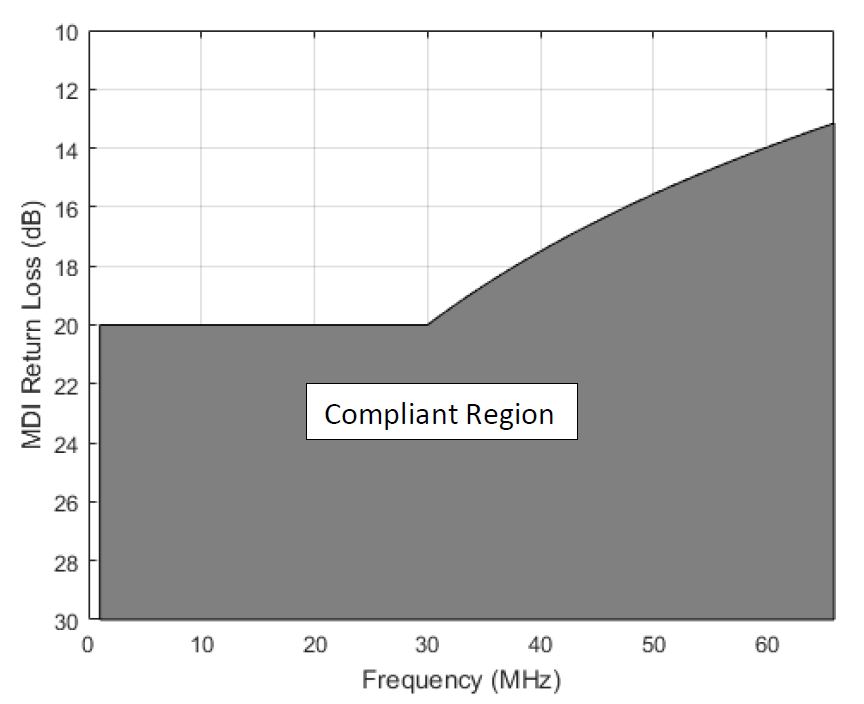

Hallo zusammen, ich möchte den Amplitudengang einer abschnittsweise definierten Funktion in LTspice darstellen. Bisher hab ich den Verlauf nur über Freq-Tables angenähert, möchte nun aber den exakten Verlauf darstellen. Die Frequenzbereiche sind wie folgt definiert: 1 MHz bis 30 MHz: 20 dB 30 MHz bis 66 MHz: 20-20*lg(f/30) dB Angehängt habe ich die dargestellte Funktion, die ich nun genauso in LTspice plotten will. Welche Möglichkeiten gibt es bzw. welche ist am elegantesten? Danke im Voraus! Gruß Roman
Roman schrieb: > Hallo zusammen, > > ich möchte den Amplitudengang einer abschnittsweise definierten Funktion > in LTspice darstellen. Bisher hab ich den Verlauf nur über Freq-Tables > angenähert, möchte nun aber den exakten Verlauf darstellen. > > Die Frequenzbereiche sind wie folgt definiert: > > 1 MHz bis 30 MHz: 20 dB > 30 MHz bis 66 MHz: 20-20*lg(f/30) dB > > Angehängt habe ich die dargestellte Funktion, die ich nun genauso in > LTspice plotten will. > > Welche Möglichkeiten gibt es bzw. welche ist am elegantesten? > > Danke im Voraus! > > Gruß > Roman Kurze Ergänzung: f steht in der Formel für die Frequenz in MHz, sonst stimmt es nicht. 1 MHz bis 30 MHz: 20 dB 30 MHz bis 66 MHz: 20 dB - 20*lg(f_MHz/30) dB In Spice-Syntax für f in Hz wäre das ja dann meines Wissens so: 1 MHz bis 30 MHz: 20 dB 30 MHz bis 66 MHz: 20 dB - 20*log10(frequency/30meg) dB Ich weiß nur nicht, wie ich das ganze dann so plotte, dass die Kurve aus dem Anhang rauskommt. Wahrscheinlich ist es ziemlich simpel, wenn man weiß wie.
Hier mal zwei Vorschläge. 1. Zwei Kurven direkt plotten. Man muss da immer mitdenken welche Kurve gerade gilt - plot1.jpg Leider kann man in .AC die Funktionen limit(), min() und max() nicht verwenden um beide Funktionen zusammenzufassen. 2. Freq-tables Siehe Plot.
Hallo Roman Das steht "Compliant Region". Das sagt nur aus, daß die echte Kurve innerhalb des grauen Bereichs bleiben muss.
:
Bearbeitet durch User
Danke für die Beispiele, Helmut! Ja, meine Hoffnung war, dass man beide Kurven über sowas wie max(), if() usw. vereinen kann. Oder dass man zwei Frequenzbereiche definieren kann, in denen verschiedene Funktionen gelten. @Bernd: Ja, das ist mir klar. Ich will eine MDI-Schnittstelle simulieren. Wenn ich dann den MDI Return Loss plotte, möchte ich immer die Compliance-Grenze mitplotten, damit ich sehe, ob ich nach Bauteiländerungen noch im "grünen Bereich" liege.
Hab es jetzt dann über eine freq-table gemacht und einzelne Punkte aus der Originalfunktion abgelesen und eingetragen. Musste die Kurve nur noch mit negativen dB-Werten darstellen, damit es zur Return Loss Messung passt. Grün stellt meine gemessene Return Loss dar. Danke nochmal für die Ideen!
