Was ist das für ein Bauteil (Timer Chip)

[Hannes (Gast)]

Hi,

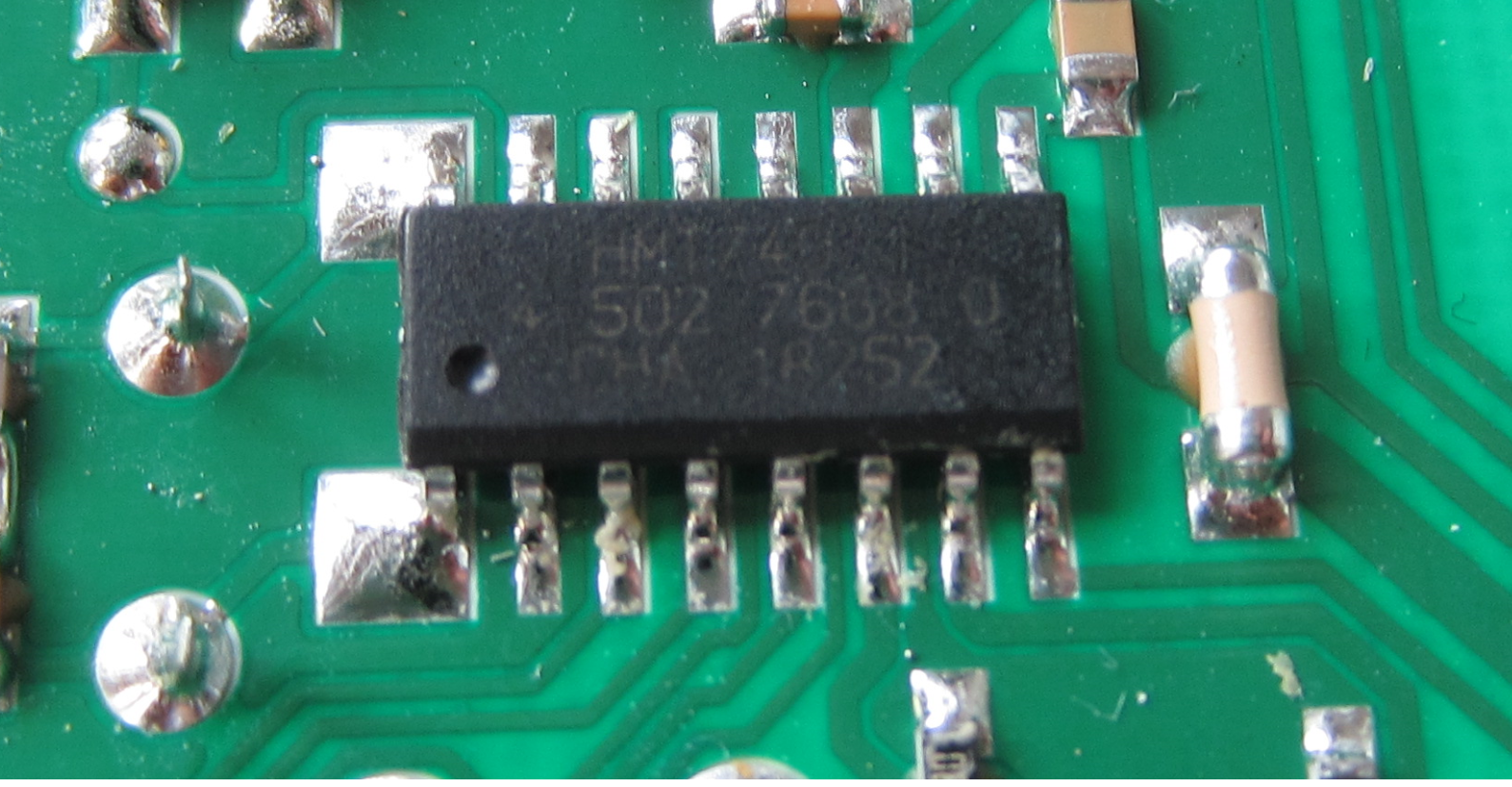

ich bin gerade mittelschwer am verzweifeln. Ich weiß nicht was das für
ein IC ist (siehe Anhang).
Hinzu kommt das der Aufdruck so dermaßen kontrastarm ist, das selbst bei
top Licht und Makro nichts mehr raus zu holen ist...

Ich würde sagen

HMT748 oder 749 1
502 7688 0 oder 7668 0
CHA 18252

Es kann auch etwas kundenspezifisches sein. Es müsste sich um eine art
Timer, oder counter handeln.

Danke.

Viele Grüße
H.

[Hannes (Gast)]

...hat niemand eine Idee oder einen Hinweis...?

[DAVID B. (bastler-david)]

In welchen gerät steckt den das gute stück ?

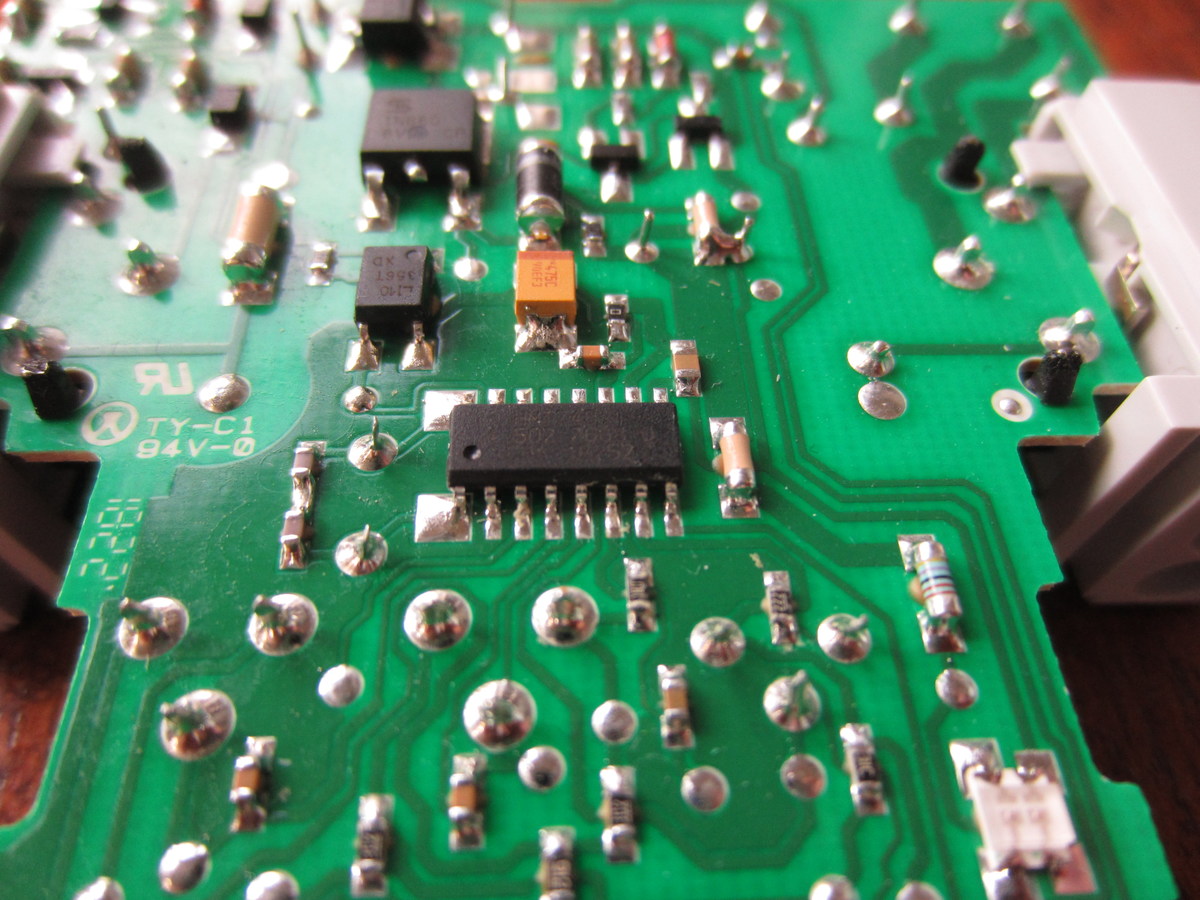

Oder anderes gefragt was ist das für eine Platine ?

[hinz (Gast)]

Das wird ein Mikrocontroller mit Resonatoranschlüssen an Pin 1 und 16
sein.

[Hannes (Gast)]

Dazu müsste dann doch aber ein Datenblatt zu finden sein, oder?

Es ist ein Multifunktiontimer von Finder für die Hutschine.

[hinz (Gast)]

Hannes schrieb:
> Dazu müsste dann doch aber ein Datenblatt zu finden sein, oder?

Die kundenspezifische Bestempelung machts halt schwieriger.

[Michael K. (Gast)]

Hannes schrieb:
> Dazu müsste dann doch aber ein Datenblatt zu finden sein, oder?

Nicht wenn der Aufdruck nichts mehr mit der MCU darunter zu tun hat.
Selbst Microchip verkauft einen USB fähigen PIC unter anderer
Bezeichnung und mit entsprechender FW als USB zu Seriell Wandler.

Du hast da irgendwas kundenspezifisches zu dem Du kein DB finden wirst.
Du kannst jetzt mit erheblichen Aufwand herausfinden was wo an welchem
Pin angeschlossen ist, um ggf. Rückschlüsse auf die MCU ziehen zu
können.

Dann besorgst Du die MCU + Toolchain, arbeitest Dich ein und schreibst
das Programm neu.
Kostet nur ein paar Wochen, je nach Vorwissen, und Summe X für den
Programmer. Mit Glück ist das ein Exot und du darfs noch ordentlich
Schmalz für Software ablatzen.

Werf es weg und mach was sinnvolles mit Deiner Zeit.
Z.B. einen Multifunktionstimer von Grund auf designen, was
wahrscheinlich schneller geht.

[MaWin (Gast)]

Quartz an Pin 1 und 16, Masse an 2 und 14, VCC an 9, Reset
möglicherweise 11, schon ein merkwürdiges Teil, fällt mit kein uC dazu
ein.

[Hannes (Gast)]

Michael K. schrieb:
> Dann besorgst Du die MCU + Toolchain,

Entspann dich, es war nie die Rede von nachbauen, Ersatz oder
Reparatur...


Michael K. schrieb:
> Du hast da irgendwas kundenspezifisches

danke, mehr wollte ich gar nicht wissen, dann weiß ich wie ich weiter
verfahren werde...mit db wäre es vielleicht einfacher und schneller
gewesen... ist aber auch nicht das Problem! :-)

Gruß
H

[Dirk J. (dirk-cebu)]

Hannes schrieb:
> Entspann dich, es war nie die Rede von nachbauen, Ersatz oder
> Reparatur...

Wozu dann der Aufwand? Langeweile?

[Hannes (Gast)]

Dirk J. schrieb:
> Wozu dann der Aufwand? Langeweile?

Vielleicht etwas modifizieren um es für eine andere Anwendung nutzbar zu
machen und dabei noch etwas darüber lernen wie soetwas
(Spannungsversorgung / und Eingang 12V bis 250V AC/DC alles geht)
professionell gelöst wird etc...

Und wäre es ein am Markt verfügbares Timer IC gewesen, hätte es mich
einfach nur interessiert...

Gruß
Hannes
