PCB 3D Step Raytracer

[Michael K. (mab)]

Hallo Alle,

hatte vor einiger Zeit die Homepage einer Firma welche damit warb eine
SW zu liefern die ein 3D step Model einer Leiterplatte mit Raytracing
erweitern kann.
Kann diese nun nicht mehr finden, hat jemand eine Idee dazu?
Und nein, povray ist nicht gemeint.

Gruß
Michael

[Michael K. (mab)]

Niemand eine Idee?

[Wühlhase (Gast)]

Was meinst du mit Raytracer? Und was meinst du diesbezüglich mit
erweitern?

[physiker (Gast)]

Das hier vielleicht:
https://de.beta-layout.com/leiterplatten/leiterplatten-3d-modell/

Die berechnen eine step Datei und produzieren per 3D-Druck ein
Plastikmodell, welches gratis ist falls man auch das PCB hinterher
bestellt.

[Michael K. (mab)]

physiker schrieb:
> Das hier vielleicht:
> https://de.beta-layout.com/leiterplatten/leiterplatten-3d-modell/
>
> Die berechnen eine step Datei und produzieren per 3D-Druck ein
> Plastikmodell, welches gratis ist falls man auch das PCB hinterher
> bestellt.

Nein, das meinte ich nicht.

Allerdings war der Tipp mit beta Layout genau richtig.

Was ich suchte war:

https://de.beta-layout.com/elektronik-shop/software/10424-simlab-composer-rendering-edition/

Vielen Dank an Alle
Michael

[Wühlhase (Gast)]

Hm...wenn es nur um ein Step-Modell geht, das können viele Programme von
Haus aus exportieren. Altium, Circuit Studio, KiCad, ...

Aber fotorealistisch sind die nicht, eher so:
https://proxy.duckduckgo.com/iu/?u=https%3A%2F%2Fsourceforge.net%2Fp%2Feaglepcb2freecad%2Fforum%2Fhelp%2Fthread%2Fc22cae4f%2F79d3%2Fattachment%2Fstep_freecad.png&f=1

Catia kann sowas aber fotorealistisch machen.

[Seifenkiste (Gast)]

> Was ich suchte war:
>
>
https://de.beta-layout.com/elektronik-shop/software/10424-simlab-composer-rendering-edition/

Bevor man da Geld ausgeben muss,

geht da nicht auch was mit FreeCAD?

[Richard B. (r71)]

Wühlhase schrieb:
> Was meinst du mit Raytracer?

Das ist ein Renderer -> CGI -> Er will/braucht ein Film.

Michael K. schrieb:
> Allerdings war der Tipp mit beta Layout genau richtig.

Nicht ganz. Willst du dir das wirklich antun?
Statt STP brauchst du OBJ und das muss du bearbeiten können.

Wühlhase schrieb:
> wenn es nur um ein Step-Modell geht

Nein, es geht hier nicht um ein STEP Modell.
Wenn er nicht sagt, was er braucht, kann ihm hier keiner helfen.

@TO STEP und Raytracing kannst du ganz schnell vergesen.
Was genau willst du am Ende haben (Endprodukt)?

Meistens reicht ein simples flyover mit OGL und onboard-mitteln.

[Rene K. (xdraconix)]

Richard B. schrieb:
> Wühlhase schrieb:
>> Was meinst du mit Raytracer?
>
> Das ist ein Renderer -> CGI -> Er will/braucht ein Film.

Was hat Raytracing denn unbedingt mit "Film" zu tun?

Für Photorealistische Bilder bedarf es eben nunmal einen
Raytracerenderer.

Ich weiß nicht welches Programm du zum Visualisieren benutzt. Aber als
einer der besten Raytracer in der Szene gillt immer noch V-Ray von Chaos
Group. Gibt es als Plugin für viele gängige 3D Programme (3DS, Maya,
C4D,...). Schön ab V-Ray ist natürlich auch Cuda Support.

[dokulurch (Gast)]

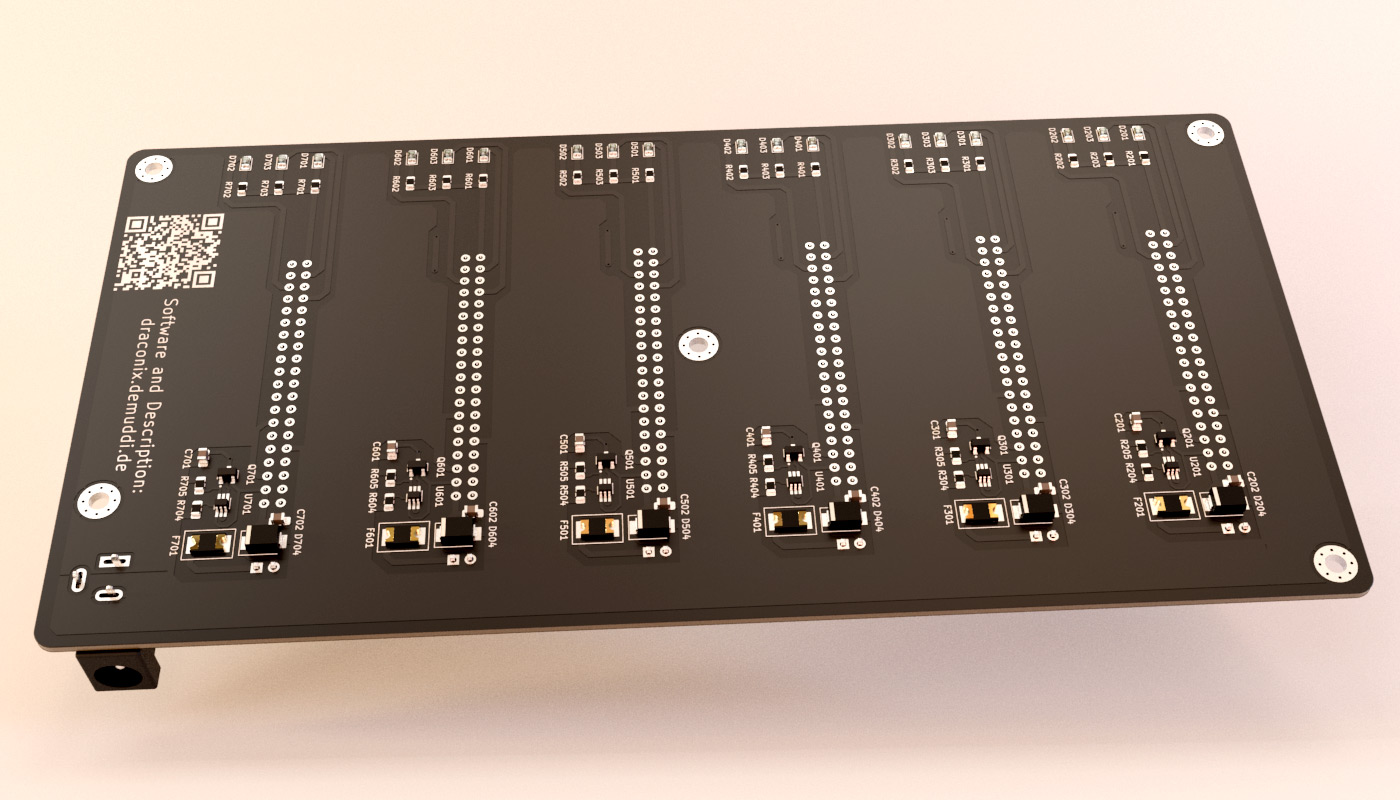

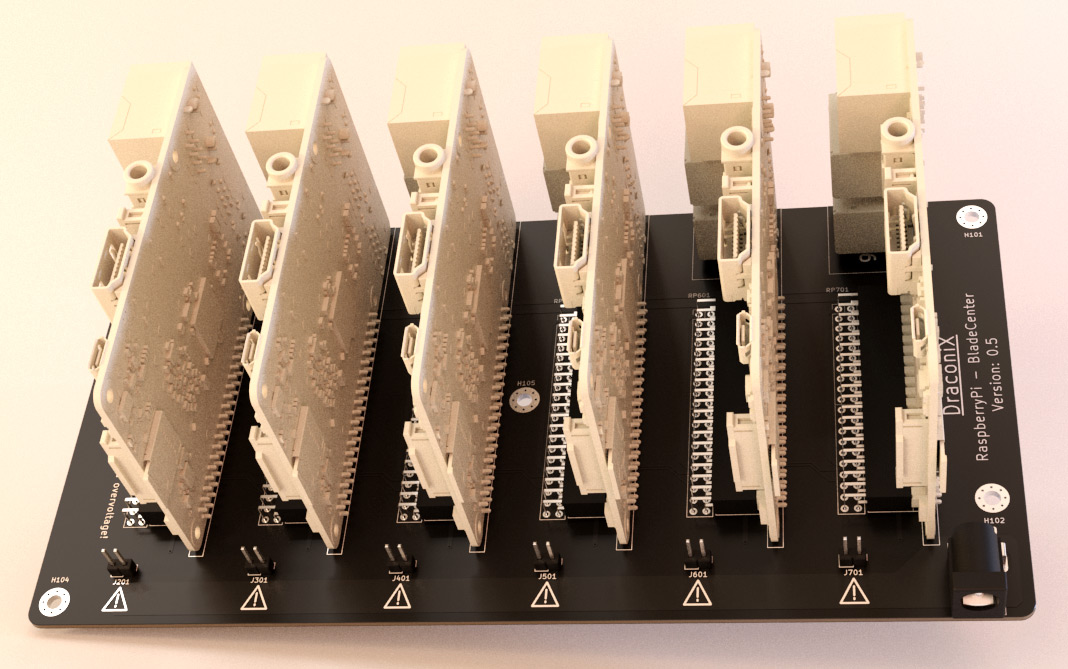

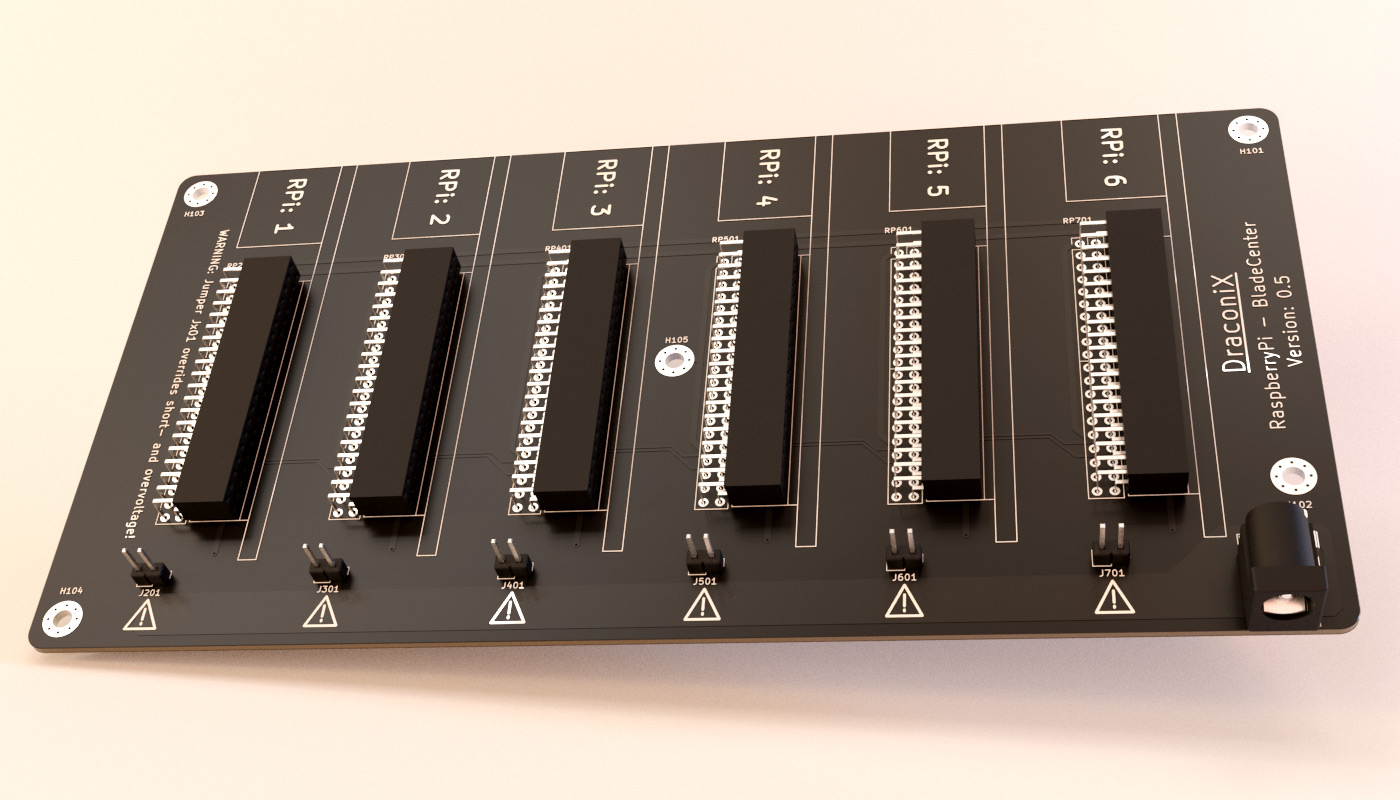

Kennt jemand gute Render-Ergebnisse von Leiterplatten. Mich würde mal
interessieren, was so möglich ist.

[Richard B. (r71)]

Rene K. schrieb:
> Was hat Raytracing denn unbedingt mit "Film" zu tun?

Film oder Bild(er) sind dasselbe -> Endrodukt geht in die Werbung.

Das Bild oben ist über 20 Jahre alt.
Heute ist alles möglich - hängt vom Budget ab ;)

Rene K. schrieb:
> Ich weiß nicht welches Programm du zum Visualisieren benutzt.

VRay oder MAXWELL - je nach Aufgabenstellung.

[Rene K. (xdraconix)]

Ich finde schon faszinierend was da heutzutage alles möglich ist :-D
