LTSpice Anfänger: Bypass-Kondensator wirkungslos

[Holger L. (symetron)]

Moin

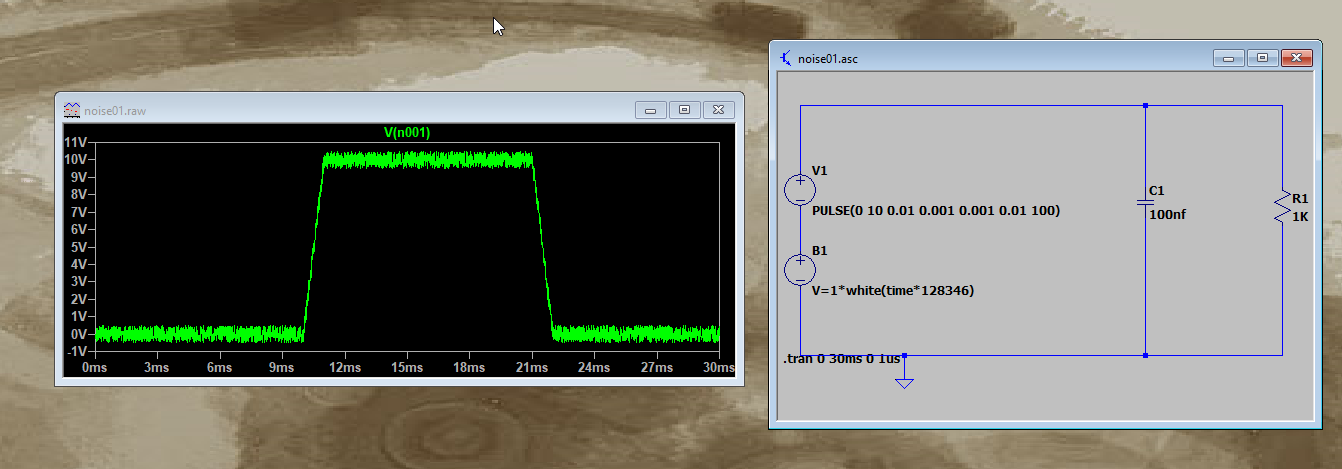

Ich versuche mich gerade an LTSpice. Ich möchte einen Bypass-Kondensator
simulieren, der Störungen an einem Rechteckimpuls ableitet.

Egal welche Kapazität ich wähle, die Simu sieht immer gleich aus. Jede
Menge Rauschen.

Durch die Widerstandsnetzwerke habe ich mich durchgearbeitet. Aber
dieser Kondensator gibt mir Rätsel auf.

Screenshot und Modell sind angehängt

Noob-Alarm!

Gruß
Holger

[HildeK (Gast)]

Holger L. schrieb:
> Ich versuche mich gerade an LTSpice. Ich möchte einen Bypass-Kondensator
> simulieren, der Störungen an einem Rechteckimpuls ableitet.
>
> Egal welche Kapazität ich wähle, die Simu sieht immer gleich aus. Jede
> Menge Rauschen.

Tja, was du im 'real life' nicht hast, bekommst du problemlos bei Spice:
die ideale Quelle.
Real hast du einen Innenwiderstand, Induktivitäten und Widerstände in
den Leitungen, einen begrenzte Treiberleistung der Quelle.
Aber die ideale Quelle liefert beliebig viel Strom und lädt damit deinen
Kondensator in idealer Null-Zeit auf jede beliebige Spannung auf.

[Lothar J. (black-bird)]

Die Innenwiderstände der Quellen sind 0 Ohm. Der Bypasskondensator liegt
nicht nur parallel zum 1k Widerstand, sondern auch zum 0 Ohm- Widerstand
der Quellen.

Blackbird
HildeK war schneller ...

[Helmut S. (helmuts)]

Wie die zwei Vorredner schon schrieben haben die V-Quelle und die
B-Quelle 0Ohm Innenwiderstand. Zuminest ein Serienwiderstand lässt sich
in der V-Quelle einstellen. Alternativ einfach einen Widerstand mit dem
Wert des Innenwiderstandes der Spannungsquelle in Reihe zu den Quellen
einfügen.
Rechtsklick auf dei V-Quelle, dann bei "Series resistance" einen Wert
eintragen.
Vielleicht wolltest du ja einen RC_Tiefpass mit 1kOhm und 100nF bauen.
Dazu muss der 1kOhm in Reihe mit dem Kondensator liegen.

[Michel M. (elec-deniel)]

bitte durchlesen ...  :-)
www.allaboutcircuits.com/technical-articles/Noise-Analysis-Using-LTspice
-Tutorial/

[juergen (Gast)]

...und warum funktioniert die Simulation nicht, wenn ich mit einem
Kondensator die Spannung auskoppele, an dessen Ende keine Last
angeschlossen ist?

Dann kommt nämlich der Gleichspannungsanteil mit durch, als ob der
Kondensator nur ein Draht wäre.

Erst, wenn ich etwa 1Megohm am Ausgangspin anschließe, kommt das Signal
ohne den Gleichspannungsanteil durch.

Mfg

[juergen (Gast)]

Z. B. an einer Emitter-Transistorschaltung mit Koppelkondensator am
Ausgang.

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

juergen schrieb:
> Dann kommt nämlich der Gleichspannungsanteil mit durch, als ob der
> Kondensator nur ein Draht wäre.
Das ist zu erwarten. Denn mit einem idealen Kondensator und einem
unendlich großen "Lastwiderstand" hast du nach der Formel
fg=1/(2*pi*RC) einen Hochpass mit der Grenzfrequenz 0Hz gebaut. Er lässt
also auch Gleichspannungen durch.

Sowas gibt es dank Leckströmen und sonstwas in der Realität natürlich
nicht.

Merke: eine Simulation ist immer bestenfalls so gut wie die ihr zugrunde
liegenden Modelle der Bauteile und der Beschaltung.

[Achim S. (Gast)]

juergen schrieb:
> ...und warum funktioniert die Simulation nicht, wenn ich mit einem
> Kondensator die Spannung auskoppele, an dessen Ende keine Last
> angeschlossen ist?

Dann ist die Gleichspannung nach dem Kondensator nicht festgelegt. In
der Realität würde sich der Gleichanteil hinter dem Kondensator durch
parasitäre Effekte einstellen (z.B. den Eingangsstrom deines
Messgeräts). In der idealen Simulation ergibt er sich durch die gewählte
Anfangsbedingung und die darauf folgende Spannungsänderung vor dem
Kondensator.

juergen schrieb:
> Erst, wenn ich etwa 1Megohm am Ausgangspin anschließe, kommt das Signal
> ohne den Gleichspannungsanteil durch.

Erst dann hast den Gleichanteil am Ausgang festgelegt.

[Mark S. (voltwide)]

Nö, die Simulation geht davon aus, das von Anfang an der Kondensator
nicht aufgeladen ist. Und da kein Strom fließt, bleibt es dabei.
Ein nicht aufgeladender Kondensator hat an beiden Platten dieselbe
Spannung.
Alles klar?

[Achim S. (Gast)]

Mark S. schrieb:
> Nö, die Simulation geht davon aus, das von Anfang an der Kondensator
> nicht aufgeladen ist.

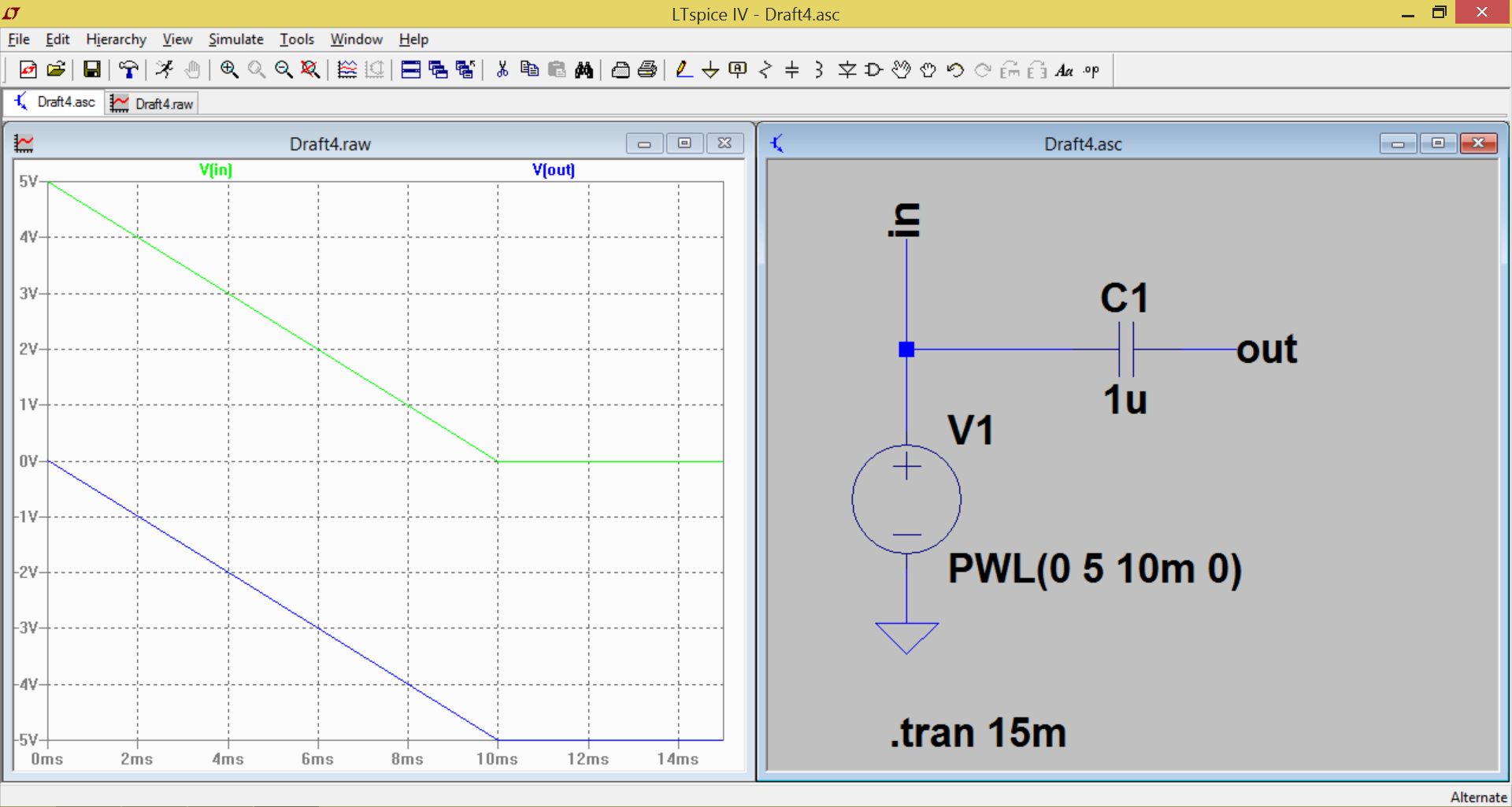

Klingt gut, stimmt aber nicht immer. Siehe z.B. angehängte Simu, bei der
LTSpice IV aufgrund der Anfangsbedingung mit einem auf 5V aufgeladenen
Kondensator startet.

[Helmut S. (helmuts)]

Achim S. schrieb:
> Mark S. schrieb:
>> Nö, die Simulation geht davon aus, das von Anfang an der Kondensator
>> nicht aufgeladen ist.
>
> Klingt gut, stimmt aber nicht immer. Siehe z.B. angehängte Simu, bei der
> LTSpice IV aufgrund der Anfangsbedingung mit einem auf 5V aufgeladenen
> Kondensator startet.

Der Kondensator ist nicht auf 5V aufgeladen sondern auf 0V.
Ein originales SPICE-Programm würde die Simulation gar nicht starten,
weil der Knoten rechts am Kondensator keine DC-Verbindung nach GND hat.
Um das zu umgehen fügt LTspice automatisch parallel zu jedem Kondensator
einen Widerstand Rpar hinzu. Der Wert von Rpar ist so hoch, dass er im
allgemeinen nicht stört. Deshalb sind in Achims Schaltung am Anfang 5V
auf beiden Seiten des Kondensators.

Rpar = 1T/C

1T = 1 tera = 10^12

[MaWin (Gast)]

Holger L. schrieb:
> Ich möchte einen Bypass-Kondensator simulieren,

Ja, schön, so ein Kondensator liefert einer Schalgung mit schnell
(Megahertz bis Gigahertz) wechsrlnder Stfomaufnahme den Strom, auch wenn
die Zuleitung durch ihre Indukgivität sie noch nicht zu liefern bereit
ist.

Du musst also die Verbindung von Spannungsquelle zu abgeblocktem
Verbraucher wie eine reale Leitung moddllieren, mit Induktivität und
Drahtwiderstand.

> der Störungen an einem  Rechteckimpuls ableitet

Ähm, das wäre wohl ein Filterkondensator. Auch hier: realer Widerstand
der rauschenden Rechteckspannungsquelle und Zuleitung mit modellieren.

[Helmut S. (helmuts)]

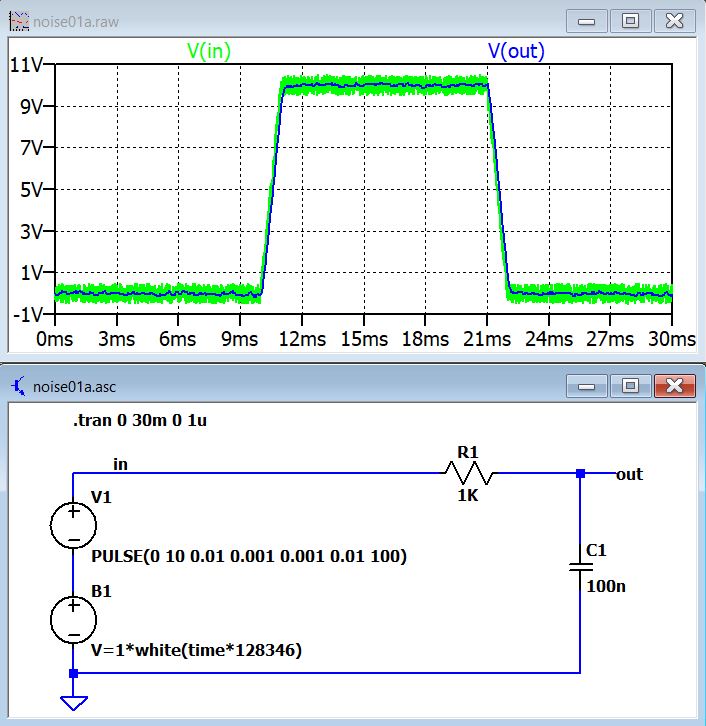

Hallo Holger,
vielleicht war ja die Filterwirkung der angehängten Schaltung das Ziel.

[Achim S. (Gast)]

Helmut S. schrieb:
> .....
> Deshalb sind in Achims Schaltung am Anfang 5V
> auf beiden Seiten des Kondensators.

Was du schreibst klingt alles sehr überzeugend. Aber ich kann das
Ergebnis meiner Simu leider immer noch nicht anders lesen als dass bei
t=0:

- das linke Ende des Kondensators auf +5V liegt (die grüne Kurve von
V(in) starte bei 5V)
- das rechte Ende des Kondensators auf 0V liegt (die blaue Kurve von
V(out) startet bei 0V)
- der Kondensator also zu Beginn auf 5V aufgeladen ist und - weil das
rechte Ende offen ist - auch während der gesamten Simulationszeit auf 5V
aufgeladen bleibt - so dass am Ende der Simu links 0V und rechts -5V
liegen.

[Helmut S. (helmuts)]

Achim S. schrieb:
> Helmut S. schrieb:
>> .....
>> Deshalb sind in Achims Schaltung am Anfang 5V
>> auf beiden Seiten des Kondensators.
>
> Was du schreibst klingt alles sehr überzeugend. Aber ich kann das
> Ergebnis meiner Simu leider immer noch nicht anders lesen als dass bei
> t=0:
>
> - das linke Ende des Kondensators auf +5V liegt (die grüne Kurve von
> V(in) starte bei 5V)
> - das rechte Ende des Kondensators auf 0V liegt (die blaue Kurve von
> V(out) startet bei 0V)
> - der Kondensator also zu Beginn auf 5V aufgeladen ist und - weil das
> rechte Ende offen ist - auch während der gesamten Simulationszeit auf 5V
> aufgeladen bleibt - so dass am Ende der Simu links 0V und rechts -5V
> liegen.

Hallo Achim,
danke für deine Hartnäckigkeit. Ich ziehe meine Aussage bezüglich der 0V
DC-Spannung am Kondensator zurück und stimme deinem Ergebnis zu.
Ich habe bei meiner Überlegung übersehen, dass LTspice an alle Netze die
keinen DC-Pfad nach Masse haben automatisch einen Widerstand von
10^12Ohm nach Masse einfügt. Siehe mein Beispiel.

[Wolfgang (Gast)]

juergen schrieb:
> ...und warum funktioniert die Simulation nicht, wenn ich mit einem
> Kondensator die Spannung auskoppele, an dessen Ende keine Last
> angeschlossen ist?
>
> Dann kommt nämlich der Gleichspannungsanteil mit durch, als ob der
> Kondensator nur ein Draht wäre.

Du hast die Simulation nicht verstanden. Beim Start ist der Kondensator
entladen und daran ändert sich ohne Lastwiderstand auch nichts. Das
Potential an beiden Enden des Kondensators muss also gleich bleiben,
egal was du am einen Ende treibst. Ohne Stromfluss sieht das bei reiner
Betrachtung der Potentiale aus wie ein Draht. Alles gut.
