ISP Programmier Kabel für Leiterplatte

[Ralf Liebau (Gast)]

Hallo,
ich hatte mal so ein Kabel um die Atmels ISP zu Programmieren.
Das war mit so Federstiften wo auf Kontakte auf der PCB Kontaktert hat.
Der Stecker rastete auf extra Löcher auf der PCB ein.

Leider kann ich das Ding nicht mehr finden - weiß jemand wo man das
keufen kann?

[Timmo H. (masterfx)]

http://www.tag-connect.com/

[MaWin (Gast)]

Ralf Liebau schrieb:
> ich hatte mal so ein Kabel um die Atmels ISP zu Programmieren.

Poste ein Foto

[Ralf Liebau (Gast)]

Timmo H. schrieb:
> http://www.tag-connect.com/

Danke

MaWin schrieb:
> Ralf Liebau schrieb:
>> ich hatte mal so ein Kabel um die Atmels ISP zu Programmieren.
>
> Poste ein Foto

Witzig! Ich habs verschlampt!
Wenn ich ein Foto machen kann brauch ich kein neues!

[MaWin (Gast)]

Ralf Liebau schrieb:
> Witzig! Ich habs verschlampt!
> Wenn ich ein Foto machen kann brauch ich kein neues

Das klingt für mich nach einem Paradoxon. Einem Henne-Ei-Problem

[Wolfgang (Gast)]

Ralf Liebau schrieb:
> Wenn ich ein Foto machen kann brauch ich kein neues!

Darum ist es gut, ein Photo/Abbildung gleich beim Kauf in der
Bauteile-/Basteldatenbank abzulegen. Dort kannst du neben der
Beschreibung gleich auch Bedienungsanleitungen, Bezugsquelle und dergl.
verlinken und hast das Zeugs immer griffbereit.

Meist wird als ISP Interface ein 2x3 Pfostenstecker im 100mil Raster
verwendet. Welche Geometrie sollen denn Kontaktpads und Bohrungen deines
Exoten besitzen?

[RH (Gast)]

Ralf Liebau schrieb:
> Der Stecker rastete auf extra Löcher auf der PCB ein.

schliesst das

Wolfgang schrieb:
> Meist wird als ISP Interface ein 2x3 Pfostenstecker im 100mil Raster
> verwendet.

aus.

Wolfgang schrieb:
> Welche Geometrie sollen denn Kontaktpads und Bohrungen deines Exoten
> besitzen?

Kannst unter

Timmo H. schrieb:
> http://www.tag-connect.com/

finden.

[Michael B. (laberkopp)]

MaWin schrieb:
> Poste ein Foto

Offensichtlich vom Fake-MaWin.

MaWin schrieb:
> Das klingt für mich nach einem Paradoxon. Einem Henne-Ei-Problem

So blöd kann nur der Fake-MaWin sein.

[MaWin (Gast)]

Michael B. schrieb:
> MaWin schrieb:
> Poste ein Foto
>
> Offensichtlich vom Fake-MaWin.
>
> MaWin schrieb:
> Das klingt für mich nach einem Paradoxon. Einem Henne-Ei-Problem
>
> So blöd kann nur der Fake-MaWin sein.

Es gibt keinen Fake-MaWin solange Gastnamen erlaubt sind . So blöd kann
nur ein echter laberkopp sein.

[spess53 (Gast)]

Hi

>Es gibt keinen Fake-MaWin

MaWin kann etwas auf seinem Gebiet. Ihr Fake-MaWins seid einfach nur
drittklassig und könnt dem echten MaWin nicht das Wasser reichen.

MfG Spess

[Sebastian W. (wangnick)]

Timmo H. schrieb:
> http://www.tag-connect.com/

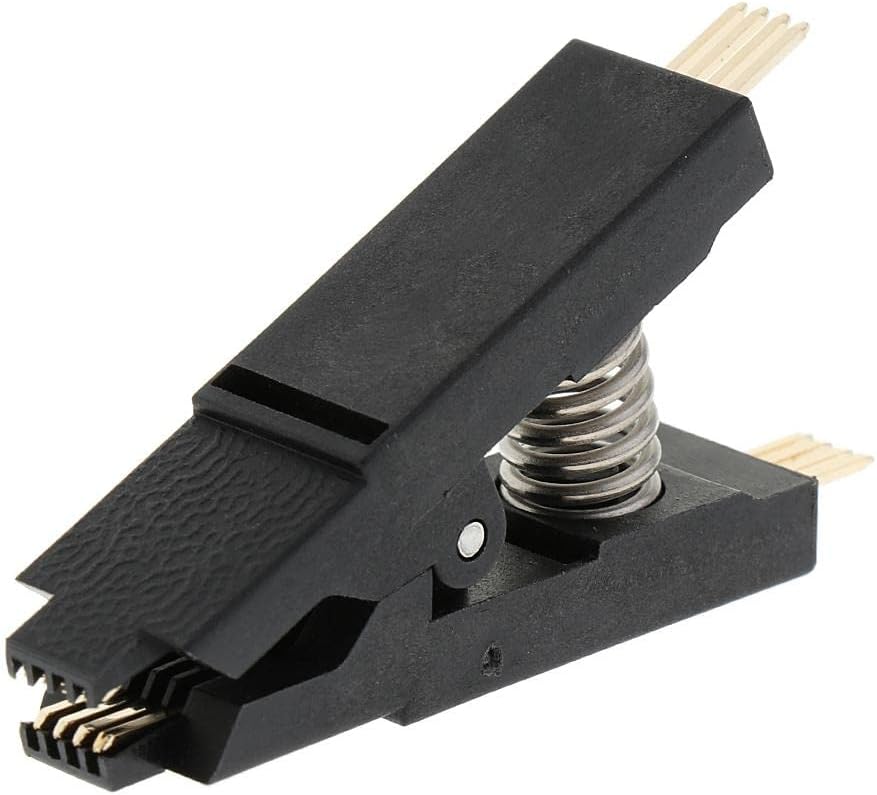

... oder am Platinenrand Kontakte und Löcher für SOIC-Testclips
anbringen ...

LG, Sebastian

[MaWin (Gast)]

spess53 schrieb:
> und könnt dem echten MaWin nicht das Wasser reichen.

Wollen wir auch nicht! Soll sich das Wasser selbst holen...

[Karl B. (gustav)]

Ralf Liebau schrieb:
> ich hatte mal so ein Kabel um die Atmels ISP zu Programmieren.

Hi,

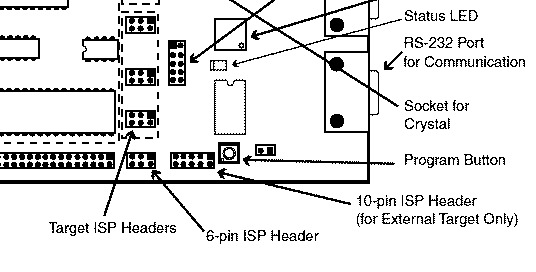

meinst Du sowas.
6 polig oder 10 polig?

ciao
gustav

[spess53 (Gast)]

Hi

>Soll sich das Wasser selbst holen...

Wissen doch mittlerweile alle: Selbst dafür seid ihr zu dämlich.

MfG Spess

[spess53 (Gast)]

Korrektur:

Wissen doch mittlerweile alle: Selbst dafür sind wir zu dämlich.
MfG Spess

[Wolfgang (Gast)]

RH schrieb:
> Timmo H. schrieb:
>> http://www.tag-connect.com/
>
> finden.

Falls es dieser ist (TC2030-IDC-NL), wäre es doch kein Problem, das
Kabel für ein paar Euro nachzubestellen. Zu diesen Konditionen scheint
allerdings nur bedingt Nachfrage zu bestehen, sonst wäre der
Lagerbestand größer ;-)
https://www.amazon.co.uk/Tag-Connect-LLC-Connect-TC2030-IDC-NL-Cable/dp/B018H18XLQ
https://www.digikey.de/products/de?keywords=TC2030-IDC-NL-ND
https://www.mouser.de/ProductDetail/Microchip-Technology/TC2030-MCP-NL?qs=sGAEpiMZZMu3sxpa5v1qruVETbcPJ114EPCJNss8Wbg%3D

https://www.mouser.de/datasheet/2/268/TC2030-MCP-NL_PCB_Footprint_RevD-70136.pdf

[spess53 (Gast)]

Hi

>Wissen doch mittlerweile alle: Selbst dafür sind wir zu dämlich.

Und zu feige. Genau diese Reaktion hatte ich erwartet.

Apropos: Erläutere doch mal woher der Name Spess kommt. Wetten das
kannst du nicht.

MfG Spess

[Arno H. (arno_h)]

Niveau-Limbo vom Feinsten.

Arno

[Hans Markus G. (stromspannung)]

Ewig habe ich so etwas gesucht... Zufällig eben gefunden

[Purzel H. (hacky)]

Sonst kann man mit einem Ohmmeter auch die Pins zum Prozessor
durchpfeifen...

[Rainer W. (rawi)]

Purzel H. schrieb:
> Sonst kann man mit einem Ohmmeter auch die Pins zum Prozessor
> durchpfeifen...

Mein Ohmmeter besitzt zum Anzeigen der Messwerte eine Anzeige und keine
Pfeife.
Aber jeder, wie er mag ...

[Flip B. (frickelfreak)]

Es gibt einen Footprint, um solche SOIC clips als programmierkabel zu
benutzen:
https://github.com/SimonMerrett/SOICbite

Weiterhin passen in die üblichen Flachbandkabel IDC Buchsen auch
Pogo-Pins. Dann kann man sich das Bestücken der Platinenstecker sparen,
geht direkt auf den Footprint.

[Harald K. (kirnbichler)]

Rainer W. schrieb:
> Mein Ohmmeter besitzt zum Anzeigen der Messwerte eine Anzeige und keine
> Pfeife.

Beim "Durchklingeln" macht es irre viel Spaß, auf ein Display starren zu
müssen statt einfach nur ein Piepen zu hören. Das hat sowas unendlich
beruhigendes, man ist mit dem Fluss, total Zen-mäßig. Und nach etwa der
dritten oder vierten Verbindung, die man so geprüft hat, wirft man den
Kram in die Ecke und säuft erst mal ein Bier.
