Moin, ich habe in meinem Spekki Module, die mit Randsteckverbindern ausgestattet sind. Für Service/Reparatur gibt es zwar einen Adapter, um die Einstell- bzw. Abgleichpunkte zugängig zu machen, aber die Suche danach blieb leider erfolglos. Ich besitze eine passende 2x22 Buchsenleiste mit RM=4mm, jedoch blöderweise nur eine EINseitig kaschierte Platine mit durchgehenden Leiterbahnen darauf. Hat von euch jemand eine doppelseitige Platine mit 2x22 Kontaktzungen zufällig rumliegen, die er nicht mehr benötigt? Aussehen/Schönheit ist zweitrangig... Kauf bei irgendeinem Händler ist schwierig (habe ich nicht gefunden :-( ) und nur für eine einzelne fast nackte L-Platte lohnt es wegen Porto nicht. Schaut doch mal bitte in eure Vorräte... Danke.
Michael M. schrieb: > Kauf bei irgendeinem Händler ist schwierig (habe ich nicht gefunden :-( > ) Zu kaufen gibt's sowas schon, aber wenn du kein Hartgold brauchst ist machen lassen billiger: https://www.digikey.com/product-detail/en/vector-electronics/3662-2/V1129-ND/150498 Ich habe mir das selbst geaetzt, als ich es brauchte. Uebliches Rastermass ist uebrigens nicht 4, sondern 3.96 mm (vermutlich eher 5/32", aber ich habe ueberall nur die Angabe 3.96 mm oder 156 mil gefunden).
Hallo Arne, vielen Dank für deine Hinweise und den Link (die langen ja richtig zu, puh) Ich glaub', ich setz' mich hin und klebe mir eine Eurokarte selbst und ätze sie (auch wenn ich das seit 30 Jahren nicht mehr gemacht habe.. Ja, 3,96 antatt 4... ich hatte kein u-Meter zur Hand ;-) und der Unterschied fällt bei 8 cm gemessener Länge noch nicht wirklich auf mit meinen alten Augen. :-(
Angehängte Dateien:
-
430 KB

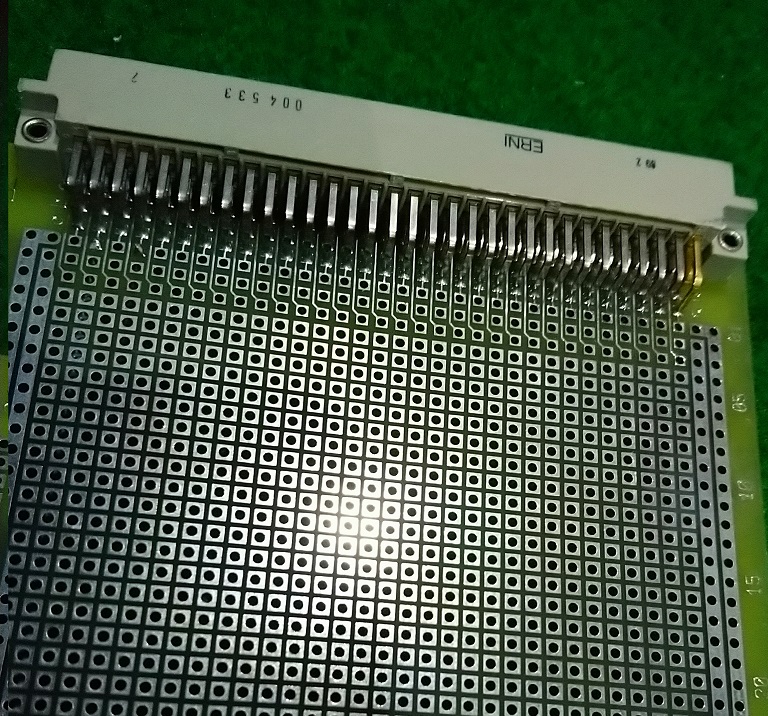

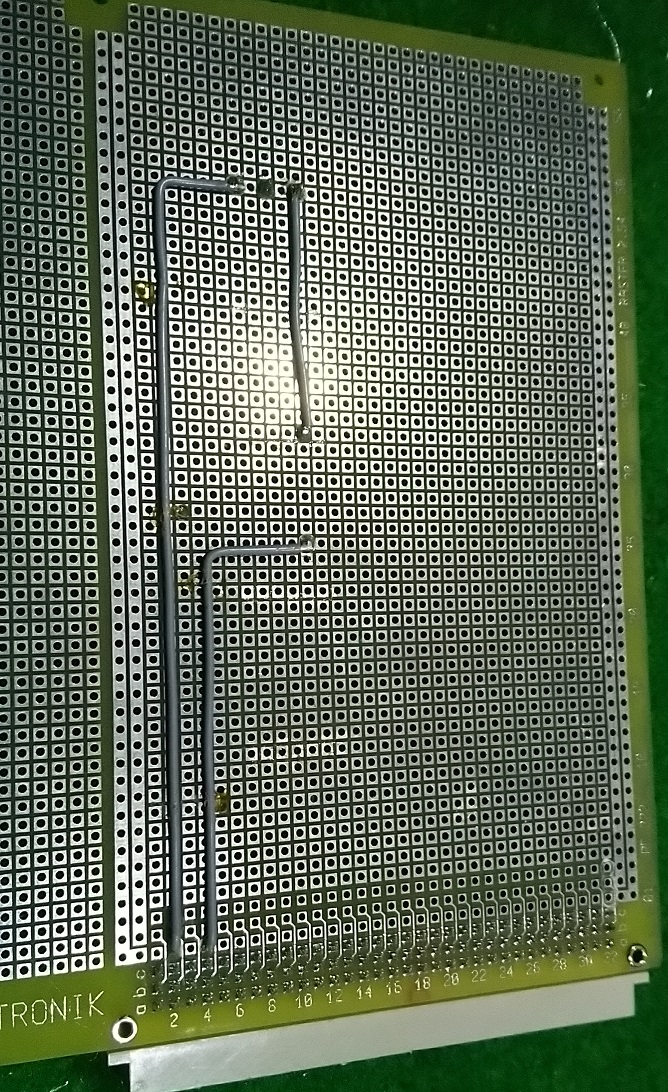

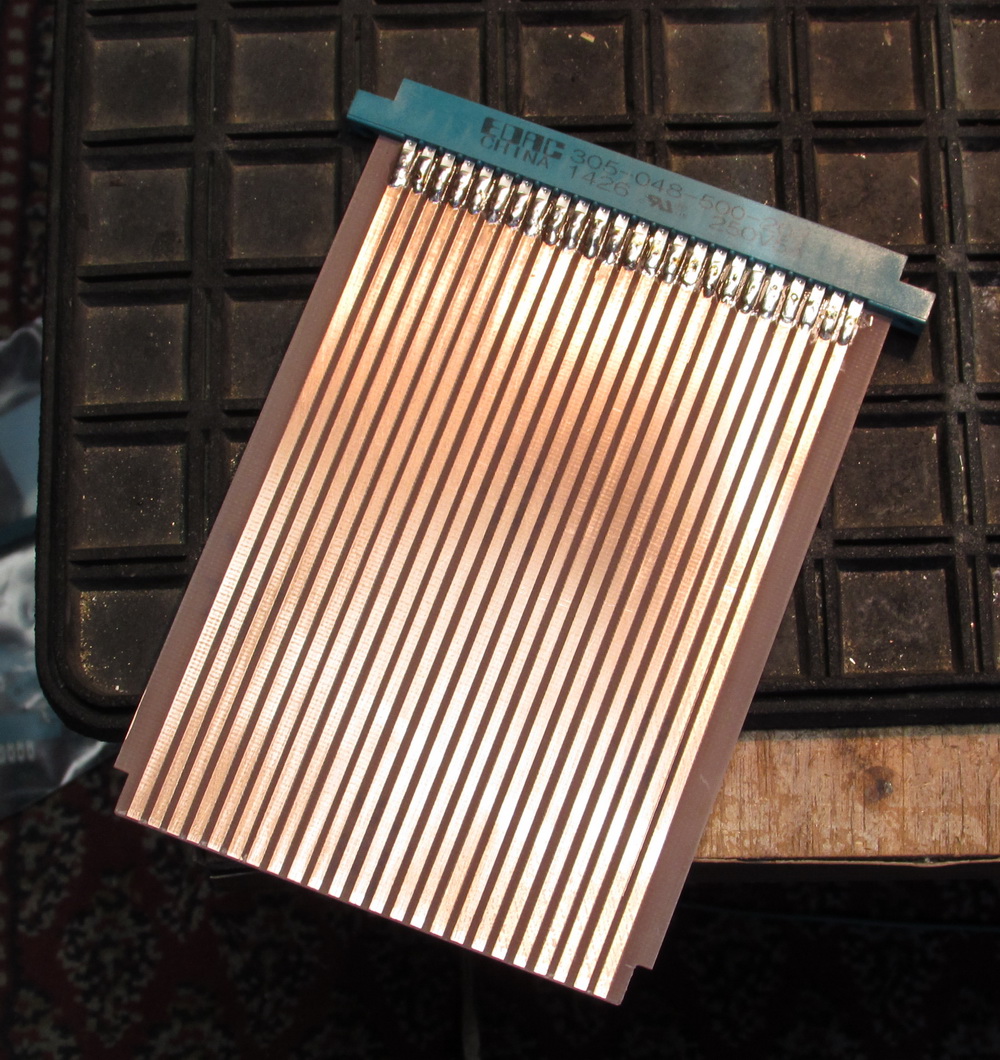

Ich hab einfach mit dem Cuttermesser zwischen den Bahnen, die stehen bleiben sollen, geritzt, die Streifen dazwischen abgezogen, ein bischen übergeschliffen. Hat ca. 3h gedauert. Die Platine auf dem Bild ist zweiseitig. Edit: vorher natürlich angerissen, damit es gerade wird :-)
:
Bearbeitet durch User
Hey micha_micha, das ist eine einfache und gute Lösung. Darüber hatte ich noch nicht nachgedacht. Ich werde das mal ausprobieren. Danke für den Tip. Michael
Hallo David, da kommt die Platine von micha_micha (mit 2x24) schon sehr viel näher. Meine Buchsenleiste hat 2x22 Kontakte.
:
Bearbeitet durch User
Die Stecker sind jedenfalls noch erhältlich: https://www.google.de/search?q=board+edge+connector+22+pin Mouser hat die Steckverbinder noch https://www.mouser.de/Connectors/Card-Edge-Connectors/Standard-Card-Edge-Connectors/_/N-axj7d?P=1ysmuy6Z1z0wxnn Preise um 5 Euro https://shop.cpu.com.tw/html/1213/PC-407913.html kostet hier https://www.electronicplus.com $27.95
:
Bearbeitet durch User
Hallo Christoph, Michael M. schrieb: > Ich besitze eine passende 2x22 Buchsenleiste mit RM=4mm, jedoch > blöderweise nur eine EINseitig kaschierte Platine mit durchgehenden > Leiterbahnen darauf. Leider geht's mir nicht um die Buchsenleiste, sondern um die Platine.. ;-)
Mein letzter Link ist eine Platine, leider nicht wesentlich günstiger als der erste. Ich kenne diese Stecker von meinem ersten Mikrocomputer, dem AIM-65. Aber Commodore hatte sie auch und anscheinend auch irgendwelche "Arcade" Spielekonsolen. http://oldcomputers.net/pics/Aim-65-right.jpg Die Taiwanesen haben noch eine zweite Platine: https://shop.cpu.com.tw/product/8922/info/
:
Bearbeitet durch User
Such mal nach "JAMMA connector". Diese Stecker werden für Arcadeautomaten verwendet, und da die sich gerade wieder ziemlicher Beliebtheit erfreuen hat der Chinamann da auch einiges im Angebot. Es gibt auch Platinenstücke mit Kontaktstreifen an der einen und Lötösen an der anderen Seite, womit man sich einen Adapterkabelbaum basteln kann.
Ich werde es wohl mit der "strip"-Methode probieren.. :-) Danke an alle.
