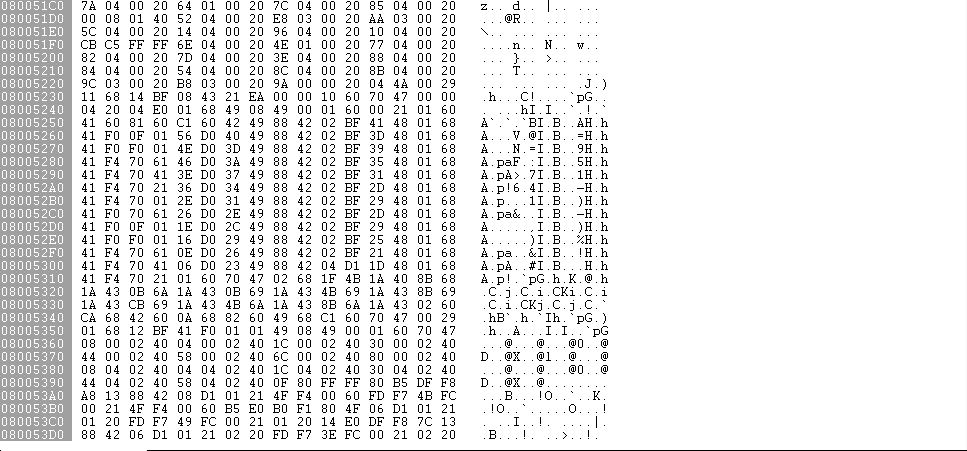

Hallo Ich habe hier schon mal gefragt wegen Reverse engineering der Software eines BLDC Controllers. Leider bin ich nicht in der Lage ein Disassembly zu lesen (Und werde es der Meinung eines erfahrenen Programmierers den ich kenne und gefragt habe und den nächsten Jahren auch noch nicht sein) aber ich habe eine Stelle im Code des Controllers gefunden, die irgendwie... interessant aussieht, kann mir vielleicht jemand einen Hinweis geben, was das ist, oder lässt sich das nicht feststellen? Siehe angehängtes Bild.
Angehängte Dateien:
-
9,4 KB
Ist eigentlich ganz einfach, habe nur leider meine Lesebrille nicht parat :/
Wenn es einfach wäre, könnte ich es selber, wo sind eigentlich diese Typen die Spaß daran Code auseinanderzufläddern, wenn man sie mal braucht???
Da ist weder ein Disassembly zu sehen noch Code zum zerflücken. Da ist aber eine schöne Tabelle zu sehen. Bastler schrieb: > und den nächsten Jahren auch noch nicht sein Nun mal nicht so pessimistisch, keine 10 Jahre und schon kannst du das auch.
Oh man. Hier ist ja mal wieder dicke Luft. Seid Ihr denn nicht in der Lage mit den Unmengen an Information auch nur bruchstueckhafte Ergebnisse zu liefern?
> Ich habe hier schon mal gefragt wegen Reverse engineering der Software > eines BLDC Controllers. Leider bin ich nicht in der Lage ein Disassembly Da du noch nichtmal den Unterschied zwischen Dissassembler und Hexfile kennst, bist du wohl noch SEHR am Anfang. > ich habe eine Stelle im Code des Controllers gefunden, die > irgendwie... interessant aussieht Also ich kann da nichts interessantes sehen. Aber wir koennten auch unterschiedliche Definitionen von 'Interessant' haben. > Nun mal nicht so pessimistisch, keine 10 Jahre und schon kannst du das > auch. Uebertreib mal nicht. Als 16jaehriger hat es ein Jahr gedauert bis ich Z80 Hexfiles in der Regel (manchmal musste schon noch nachkucken) direkt lesen konnte. Aber die Jugend von heute kann ja nix mehr und hat es viel zu einfach. (wollte ich schon immer mal sagen :-D) Olaf
Natürlich Weiß ich, dass in allen BLDC-Controllern dieser Welt dieselben µC verbaut sind. Deswegen ist wohl töricht zu fragen, welche µC das ist? Oder gar noch: welcher BLDC-Steller/Regler das ist?
:
Bearbeitet durch User
Vielleicht bringt es besseres Verständnis der Tabelle, wenn man sie binär und als Liste darstellt. Ich hab es jetzt nicht gemacht, aber oft erkennt man dann Muster.
Könnte eine Sprungtabelle sein. zB. Interupt-Vektoren. Oh mist. Kaffesatz verschüttet. Volker
Bastler schrieb: > Siehe > angehängtes Bild. Wichtig ist natürlich den Code so zu posten, daß keiner damit was anfangen kann, ohne ihn erstmal abzutippen. Und auch nur einen kleinen Ausschnitt, damit wirklich niemand was erkennen kann. Bravo! Hex- oder Binärdateien sind bei Dir wohl noch nicht erfunden worden?
:
Bearbeitet durch User
Peter D. schrieb: > Bastler schrieb: >> Siehe >> angehängtes Bild. > > Wichtig ist natürlich den Code so zu posten, daß keiner damit was > anfangen kann, ohne ihn erstmal abzutippen. Ich werde, wenn ich mal wieder ein Bild posten will, den Hexdump dazu hochladen -- als Ausgleich.
Hallo, Hier ein Link zu einem Neuen Thread, da müsste alles stehen: Beitrag "Ehemals defekter Lime Gen 3 reverse Engineering Motor Controller"
Der arbeitet doch mit Hall-Sensoren. Schreib die Firmware neu, dass geht schneller, als den Dump zu untersuchen, und ist in diesem Fall auch nicht schwer.
Wenn du C oder C++ kannst, dann schon, übrigens hat der Motor keine Hallsonsoren, sondern nur drei weitere Leitungen neben den drei Hauptphasenkabeln. Diese drei weiteren Leitungen sind an die Motorwicklung angeschlossen, wie der Controller damit die Position des Motors rausfindet, ist mir schleierhaft.
Bastler schrieb: > wie der Controller damit die Position des > Motors rausfindet, ist mir schleierhaft. Die Zauberworte sind: bldc motor sensorless back emf https://www.digikey.de/de/articles/techzone/2013/jun/controlling-sensorless-bldc-motors-via-back-emf Gruss
Aber warum hat der Motor dann die drei dünneren Kabel, die mit den Spulen verbunden sind, ein sensorless Controller hat normalerweise nur drei Leitungen, die drei Phasen. Dieser hat aber sechs, drei Phasenleitungen und drei dünnere Kabel, die wie schon geschrieben an die Spulen im Motor gekoppelt sind.
Evtl. um die Rückführung eben direkt vom Motor zu haben und nicht an den Schalt-FETs. Wäre sinnvoll bei Leitungslängen ab 20 cm oder mehr. Gruss
Leitungslänge ist mehr als 20 cm. Gibt es denn keine Möglichkeit, den Code zu zerlegen, immerhin würde mich schon interessieren, wie das Teil funktioniert. Und was Lime da gemacht hat. Ich hab die .hex mal nochmal hier angehängt, mann, wenn ich nur Assembler lesen könnte...
Wenn das ein Antrieb ohne Schlupf ist (Motorroller, Scooter, ...), dann wir der in der Anlaufphase eine Sinuskommutierung mit Stromregelung machen und dann ab einer bestimmen Drehzahl auf BEMF-Detektion (und ggf. Blockkommutierung) umschalten. Wenn die drei zusätzlichen Leitungen tatsächlich nicht von einem Encoder (Hall, optisch, ...) kommen. Eigentlich braucht man sie nicht, ich habe bei der BEMF-Detektion auch bei großen Leitungslängen noch kein Problem gehabt (die zu messende Phase ist ja auch stromlos bei BEMF-Detektion).
