Buchsenleiste THT Liegend gesucht

[Peter (Gast)]

Hallo,

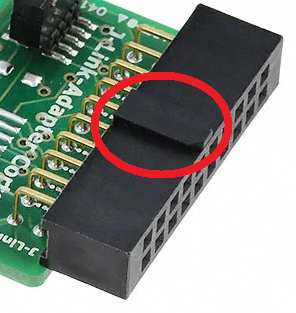

ich suche eine Buchsenleiste gemäß Bild im Anhang:
* 20-polig
* Raster 2,54
* mit Codiernase
* abgewinkelt
* THT

Scheint recht schwierig zu beschaffen sein, ich habe bislang keine
gefunden. Vielleicht suche ich auch mit falschen Begriffen bei Google
und den Distributoren.

Wo gibt es diese Teile bzw. welche Artikelnummern haben diese?

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

Peter schrieb:
> Wo gibt es diese Teile

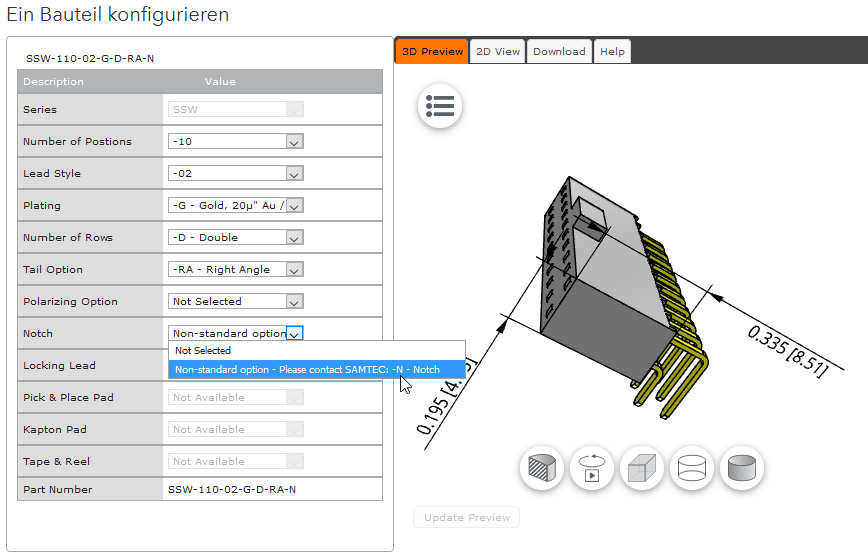

Bei Samtec. Du musst aber dort anrufen, denn der "Notch" ist eine
spezielle Variante...

[Marten Morten (Gast)]

Da du auch nach Distributoren gefragt hast:

Semtronics PL875 Serie
http://www.seltronics.de/wb267/pages/o-online-katalog/kontaktelemente/buchsenleisten/buchsenleisten-rm-254.php
(Fünfter Link von oben)

Graconn in der BB-02-KW Serie
https://www.gradconn.com/Products/BoardToBoard/All?po=True&p=2.54mm&g=Female&mt=Through%20hole&o=Right%20angle
Keiner der genannten Graconn Distributoren
(https://www.gradconn.com/DistributorsReps/DE) scheint die Buchsenleiste
auf Lager zu haben "auf Anfrage".

[Peter (Gast)]

Hab nun doch was gefunden:
5120-B7A2PL von 3M. Aber schweineteuer (8,10€ bei Mouser). Die
Schraubbefestigungen auf der Seite brauche ich jedoch nicht.

[Christoph db1uq K. (christoph_kessler)]

ohne Nase:
https://www.fischerelektronik.de/web_fischer/de_DE/Steckverbinder/G02/Buchsenleisten/$catalogue/fischerData/PG/BL_LP4/search.xhtml
https://www.fischerelektronik.de/web_fischer/de_DE/Steckverbinder/G02/Buchsenleisten/$catalogue/fischerData/PG/BL_04/search.xhtml

[Marten Morten (Gast)]

Christoph db1uq K. schrieb:
> ohne Nase:
>
https://www.fischerelektronik.de/web_fischer/de_DE/Steckverbinder/G02/Buchsenleisten/$catalogue/fischerData/PG/BL_LP4/search.xhtml
>
https://www.fischerelektronik.de/web_fischer/de_DE/Steckverbinder/G02/Buchsenleisten/$catalogue/fischerData/PG/BL_04/search.xhtml

Ich stelle dir jetzt mal eine Frage: Warum glaubst du hat der
Fragesteller die Nase in seinem Bild rot umrandet und schreibt "mit
Codiernase"?

[_] Weil er ein Bauteil ohne Nase sucht.
[_] Weil er ein Bauteil mit Nase sucht.

[Helmut K. (hk_book)]

es gibt auch noch einen deutschen Hersteller:

http://www.ratioplast.info/pdf/Pitch254/serie180CH.pdf

Lieferfähigkeit nicht geprüft.

[Peter (Gast)]

Ratioplast sieht gut aus. Aber ob die auch an Privat verkaufen?

721-2 von MPE Garry ist auch OK, aber bei welchem Händler kann man das
Ding als Privatperson kaufen?

[Peter (Gast)]

Ratioplast hat nur eine Telefonnummer und Emailadresse auf der Webseite.
Keine Postadresse und kein Impressum. Nicht gerade professionell /
seriös.

[Helmut K. (hk_book)]

Peter schrieb:
> Ratioplast hat nur eine Telefonnummer und Emailadresse auf der Webseite.
> Keine Postadresse und kein Impressum. Nicht gerade professionell /
> seriös.

Was hast du denn für ein Internet? Selbst auf dem verlinkten Datenblatt
steht die Adresse usw.

https://www.ratioplast.com/index.php/de/datenschutz-info/impressum

[genervt (Gast)]

Peter schrieb:
> Ratioplast hat nur eine Telefonnummer und Emailadresse auf der
> Webseite.
> Keine Postadresse und kein Impressum. Nicht gerade professionell /
> seriös.

Tomaten?
http://www.ratioplast.eu/index.php/de/
Ist doch alles sogar auf der Startseite :D

[genervt (Gast)]

Vermutlich ist er hier gelandet.
http://www.ratioplast.info/index.php/de/

Sieht danach aus, als ob das "vergessen" worden wäre.

[Sven K. (quotschmacher)]

genervt schrieb:
> Ist doch alles sogar auf der Startseite

muss man aber für runterscrollen...

[Peter (Gast)]

auf http://www.ratioplast.info ist nichts zu finden...

[Peter (Gast)]

Gibt es denn so ein Teil nicht auch bei Mouser zu Preisen von max. 4 €?
Hier bestelle ich ab und zu und Kauf für Privatpersonen ist bei Mouser
kein Problem.

Hersteller der Buchse ist mir eigentlich egal. Muß kein bekanntes
Fabrikat sein.

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

Peter schrieb:
> auf http://www.ratioplast.info ist nichts zu finden...
Obacht, es geht hier in der Diskussion um 3 TLDs: .eu und .info und .com

> auf http://www.ratioplast.info ist nichts zu finden...
Auf dem bereits vorhin verlinkten Datenblatt dort dann aber durchaus.
Recht exponiert ganz links oben:
http://www.ratioplast.info/pdf/Pitch254/serie180CH.pdf

Aber ich würde einfach mal bei Samtec anrufen...

[Christoph db1uq K. (christoph_kessler)]

Leider ist Samtec immer nur zu Samtec völlig kompatibel. Die
Verriegelugen rasten nicht auf Fremdsteckern und ähnliches.
Und SMD-Steckverbinder von Samtec (ja ich weiß der TE hat nach THT
gefragt, sehr vernünftig) sind eine mechanisch sehr zweifelhafte
Angelegenheit. Die reißen schnell mal vom Pad ab.

[Sebastian V. (sebi_s)]

Falls nochmal jemand sucht und da noch keine gute Quelle genannt wurde:

SFH11-PBPC-D10-RA-BK von Sullins Connector Solutions

Gibts z.B. bei Digikey und ist mit 1,14€ auch bezahlbar:
https://www.digikey.de/product-detail/de/sullins-connector-solutions/SFH11-PBPC-D10-RA-BK/S9205-ND/1990098

[Daniel P. (peini7)]

Sebastian V. schrieb:
> Falls nochmal jemand sucht und da noch keine gute Quelle genannt wurde:
>
> SFH11-PBPC-D10-RA-BK von Sullins Connector Solutions
>
> Gibts z.B. bei Digikey und ist mit 1,14€ auch bezahlbar:
>
https://www.digikey.de/product-detail/de/sullins-connector-solutions/SFH11-PBPC-D10-RA-BK/S9205-ND/1990098

Top 👍 Danke für den Tipp.
Hab jetzt alle Links durchgeklickt, um am Ende deinen zu finden :D

[Kabelverbinder (Gast)]

Peter schrieb:
> Wo gibt es diese Teile bzw. welche Artikelnummern haben diese?

Wenn man sich das Leben einfach machen möchte, kann man auf der Platine
an Stelle der Buchsenleiste einen Wannenstecker/Pfostenstecker für
wenige Cent benutzen und ein Flachbandkabel mit Pfostenbuchse zum
anschließen.
Damit umgeht man das Problem der vergoldeten, exotischen Variante
abseits vom Mainstream.
Ohne mehr über den Sinn und Zweck dieser Buchse an der Stelle zu wissen,
ist man sonst auf die Edelvarianten angewiesen.
