Hallo Ich möchte die Aufgabe rechnen und komme nicht auf die Lösungen. Das Einzige was bei mir klappt ist die Phasenverschiebung. Die Kondensatorspannung eilt also um 75° der Netzspannung nach. Jetzt zeichne ich das in das Diagramm ein und erhalte mit der Zündspannung den Winkel, bei dem die Zündung stattfindet, also ca. 101-103°. Aber wie kommt man auf Uc und Uc_spitze? Der Kondensator wird ja bei der Zündung entladen, sobald dieser 34V erreicht.
Beitrag #6110825 wurde von einem Moderator gelöscht.
Beitrag #6110846 wurde von einem Moderator gelöscht.
Der Effektivwert von UH beträgt doch ca. 141V. Das muss ich von 230V abziehen, dann bleibt für der Spannungsteiler aus C und R übrig. Mit der Impedanz von C ca. 12.7kOhm komme ich auf ca. 39V. Ich verstehe das leider nicht, wieso man da 59V erreicht.
Vielleicht fang erstmal klein an mit dem eigenständigen Denken und überleg Dir, wieso eine .doc-Datei eine geradezu idiotische Wahl ist.
Nop schrieb: > wieso eine .doc-Datei eine geradezu idiotische Wahl ist. Weniger "idiotisch" als du denkst: hast du mal auf "anzeigen" gedrückt?
Jörg W. schrieb: > Weniger "idiotisch" als du denkst: hast du mal auf "anzeigen" gedrückt? 7 Leute haben jedenfalls schon auf Download geklickt, wenn man der Forumsoftware glauben darf.
Darf ich jetzt einmal fragen, weshalb die meisten nun so doof antworten? Ich habe doch nur eine normale Frage gestellt..
Manfred schrieb: > Darf ich jetzt einmal fragen, weshalb die meisten nun so doof antworten? > Ich habe doch nur eine normale Frage gestellt.. Weil es den meisten total aus dem Hals hängt, immer nur idiotische Hilfeersuchen fauler Schüler, Lehrlinge oder Studenten zu beantworten. Denn die, die das könnten, die könnten das deshalb, weil sie eben nicht faul waren...
Manfred schrieb: > Darf ich jetzt einmal fragen, weshalb die meisten nun so doof > antworten? > Ich habe doch nur eine normale Frage gestellt.. Liegt am Forum, nicht an dir, einfach ignorieren. Alternativ kannst du die Aufgabenstellung und Frage auf Englisch reinstellen. Für dumme Sprüche reicht das Englisch dieser Leute zum Glück nicht. So, nun lese ich die eigentliche Frage.
Beitrag #6110941 wurde von einem Moderator gelöscht.
Beitrag #6110952 wurde von einem Moderator gelöscht.
Beitrag #6110960 wurde von einem Moderator gelöscht.

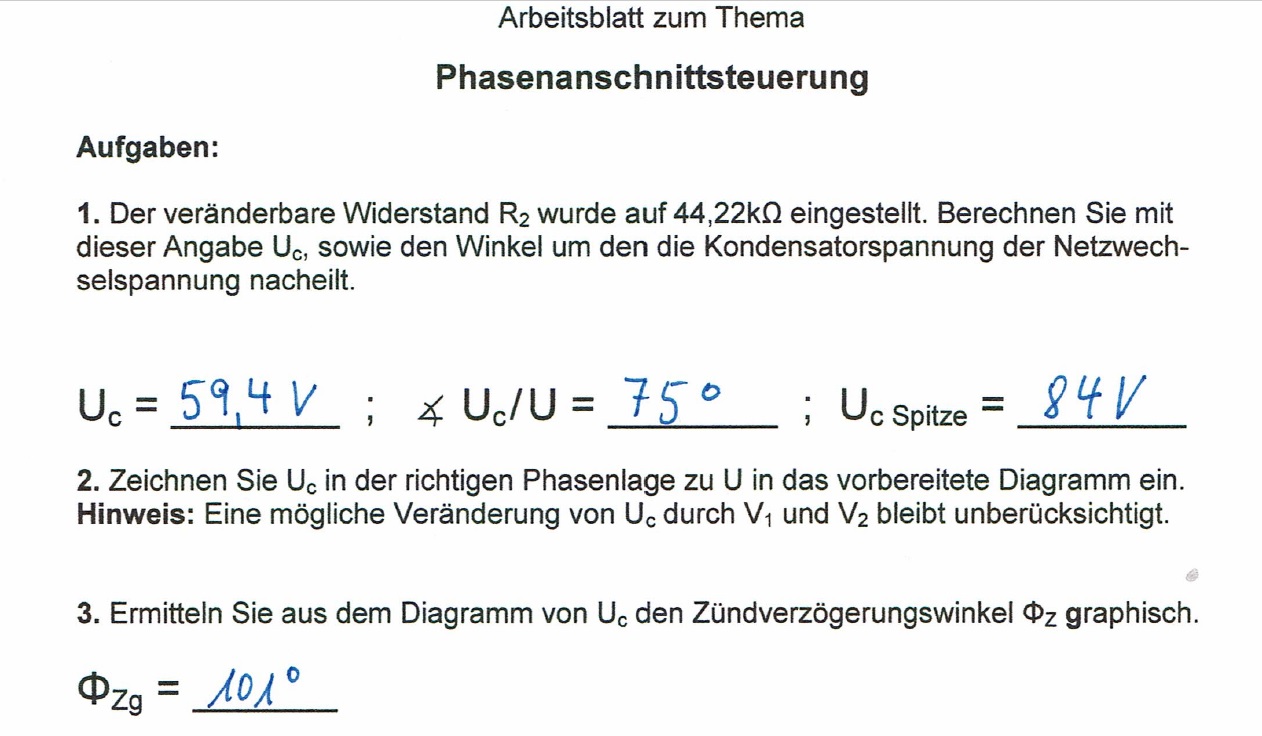

Manfred schrieb: > Darf ich jetzt einmal fragen, weshalb die meisten nun so doof antworten? > Ich habe doch nur eine normale Frage gestellt.. es wwar nicht direkt ersichtlich (oder manchen nicht bewusst), das du in deinem Beitrag ZWEI Anhänge dran hast: a) Die Aufgabenstellung in Phasenanschnitt.doc b) Die Muster-Lösung des Lückentexts in phase.jpg Das motiviert dann manchen, sich erst mal an formalen Dingen hochzuschaukeln.
Wegstaben V. schrieb: > Manfred schrieb: > Darf ich jetzt einmal fragen, weshalb die meisten nun so doof antworten? > Ich habe doch nur eine normale Frage gestellt.. > > es wwar nicht direkt ersichtlich (oder manchen nicht bewusst), das du in > deinem Beitrag ZWEI Anhänge dran hast: > > a) Die Aufgabenstellung in Phasenanschnitt.doc > b) Die Muster-Lösung des Lückentexts in phase.jpg > Das motiviert dann manchen, sich erst mal an formalen Dingen > hochzuschaukeln. Ok, sorry das habe ich gar nicht gemerkt. Ich hatte ein pdf erzeugt, aber wohl dich die doc erwischt. Kann mir trotzdem jemand weiterhelfen? Ich denke ich bin nicht faul, sondern dem Anschein nach eher unwissend.
Solange der Triac nicht gezündet ist fällt an der Last keine nennenswerte Spannung ab. Und die Spannungen an den Widerständen und dem Kondensator musst du vektoriell addieren, sie sind ja nicht in Phase.
hinz schrieb: > Solange der Triac nicht gezündet ist fällt an der Last keine > nennenswerte Spannung ab. Und die Spannungen an den Widerständen und dem > Kondensator musst du vektoriell addieren, sie sind ja nicht in Phase. Danke Hinz, oh mein Gott wie konnte ich das vergessen, dass ich vektoriell rechnen muss... Danke vielmals
Ich habe meine Antwort gerade gelöscht, weil ich jetzt erst gesehen habe, dass bei den ersten Aufgaben der DIAC gar nicht in der Schaltung drin ist.
:
Bearbeitet durch User
Helmut S. schrieb: > Ich habe meine Antwort gelöscht, weil ich gerade gesehen habe, > dass bei den ersten Aufgaben der DIAC gar nicht in der Schaltung drin > ist. Doch der ist doch von Anfang an drin. Der Kondensator entlädt sich, sobald der Diac zündet. Über ihm fallen aber 59V ab.
Manfred schrieb: > Helmut S. schrieb: >> Ich habe meine Antwort gelöscht, weil ich gerade gesehen habe, >> dass bei den ersten Aufgaben der DIAC gar nicht in der Schaltung drin >> ist. > > Doch der ist doch von Anfang an drin. > Der Kondensator entlädt sich, sobald der Diac zündet. Über ihm fallen > aber 59V ab. Der DIAC würde bei 34V zünden. Uc würde dann nie mehr größer als 34V. In dem Word-Dokument steht: 2. Zeichnen Sie Uc in der richtigen Phasenlage zu U in das vorbereitete Diagramm ein. Hinweis: Eine mögliche Veränderung von Uc durch V1 und V2 bleibt unberücksichtigt
:
Bearbeitet durch User
Ich habe noch eine weitere Frage. Ich schneide mit der Phasenanschnittmethode am Sinussignal herum und erzeuge damit auch Oberwellen. Wenn nun die Phasenanschnittsteuerung implementiert ist, was ist dann der entscheidende Faktor, wie der Filter ausgelegt werden muss, damit die Störsignale nicht ins Netz eingespiesen werden. Wie geht man da vor wenn höhere Frequenzen nicht ins Netz geraten sollen. Ab welcher Frequenz filtert man?
