Platinen Beschriftung von Kicad in FreeCAD darstellen

[Tim (Gast)]

Hallo,

ich habe meine Kicad daten in Freecad importiert was soweit gut geklappt
hat. In der schattierten Ansicht ist meine Beschriftung allerdings nicht
vorhanden, da diese als Pfade dargestellt wird. Wie kann ich diese Pfade
denn in Flächen oder was auch immer konvertieren, damit ich sie färben
und darstellen kann?

[Rene K. (xdraconix)]

Tim schrieb:
> Hallo,
>
> ich habe meine Kicad daten in Freecad importiert was soweit gut geklappt
> hat. In der schattierten Ansicht ist meine Beschriftung allerdings nicht
> vorhanden, da diese als Pfade dargestellt wird. Wie kann ich diese Pfade
> denn in Flächen oder was auch immer konvertieren, damit ich sie färben
> und darstellen kann?

Als was hast du sie Exportiert? STEP?

[Tim (Gast)]

Hallo als SVG

[Tim (Gast)]

Wie kann ich denn den Silkscreen als Step exportieren? Der exportiert
bei mir immer nur alles bis auf die Beschriftung

[Rene K. (xdraconix)]

Tim schrieb:
> Wie kann ich denn den Silkscreen als Step exportieren? Der
> exportiert bei mir immer nur alles bis auf die Beschriftung

Wenn du es als WRL oder DXF (geht DXF?) Exportiert dann hast du Silk und
auch Cu Flächen. Das Step Format ist eigentlich nicht unbedingt zur
visualisierung gedacht. Eher als 3D Maß.

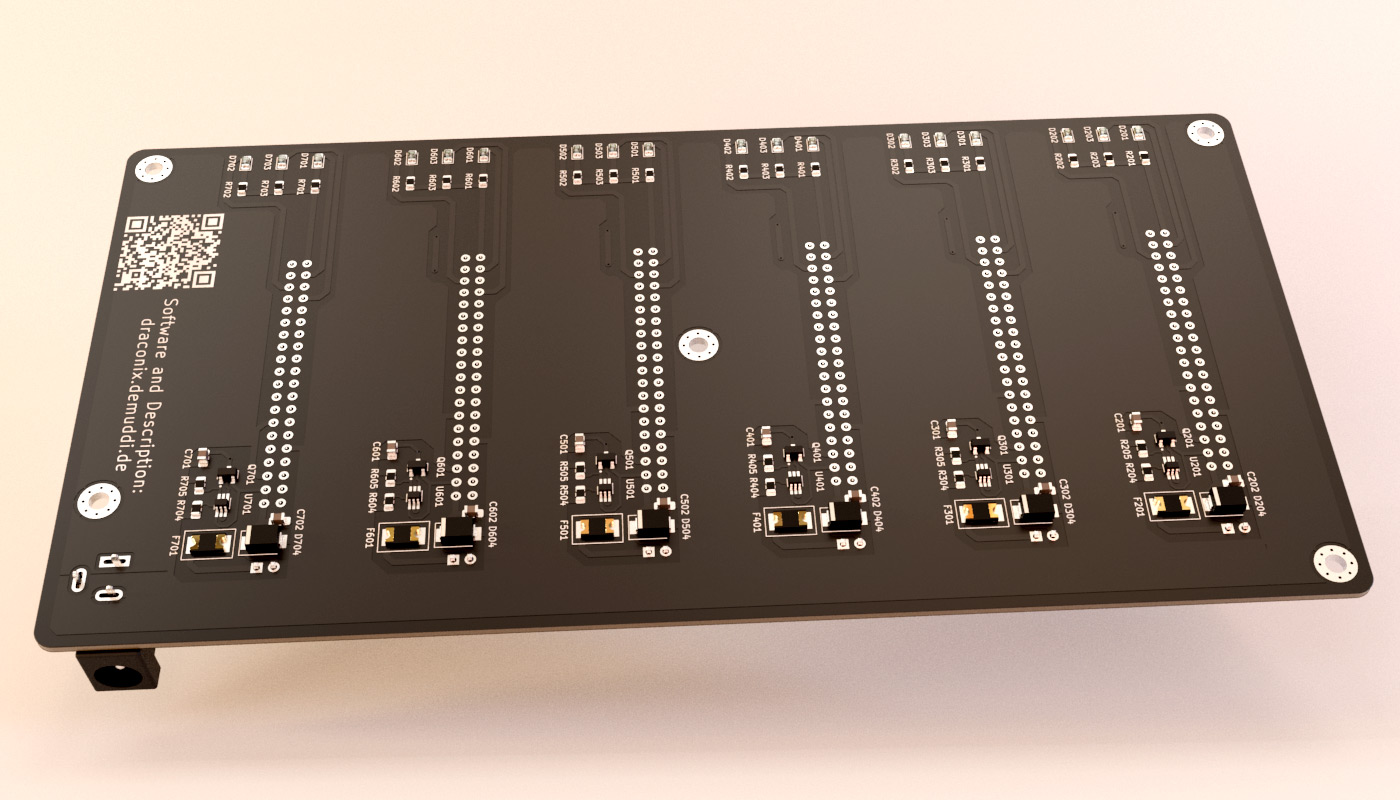

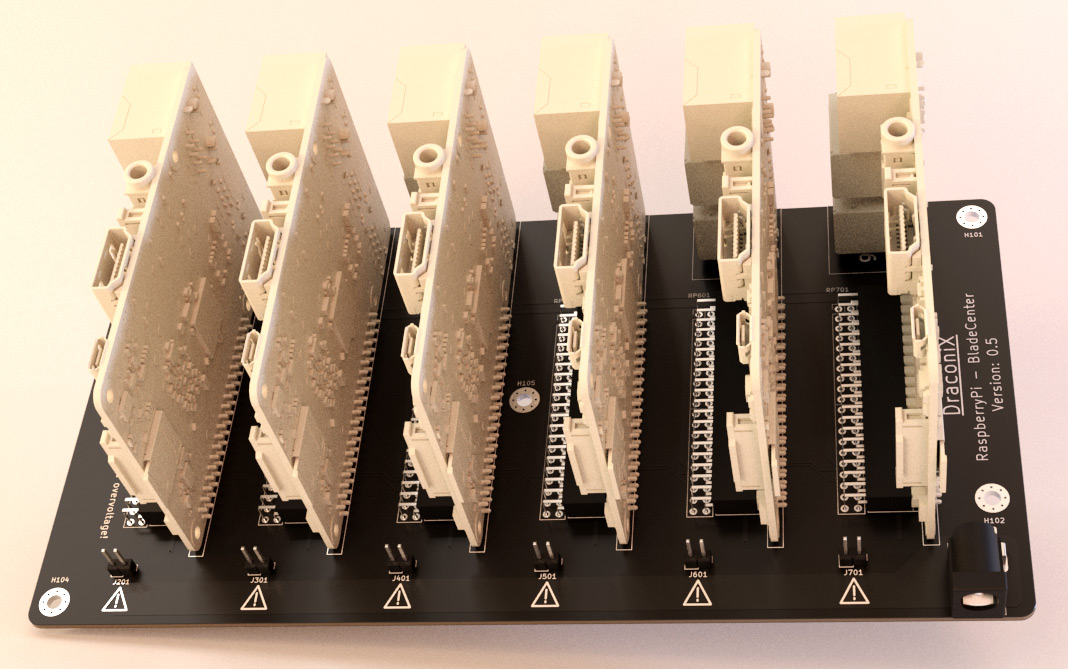

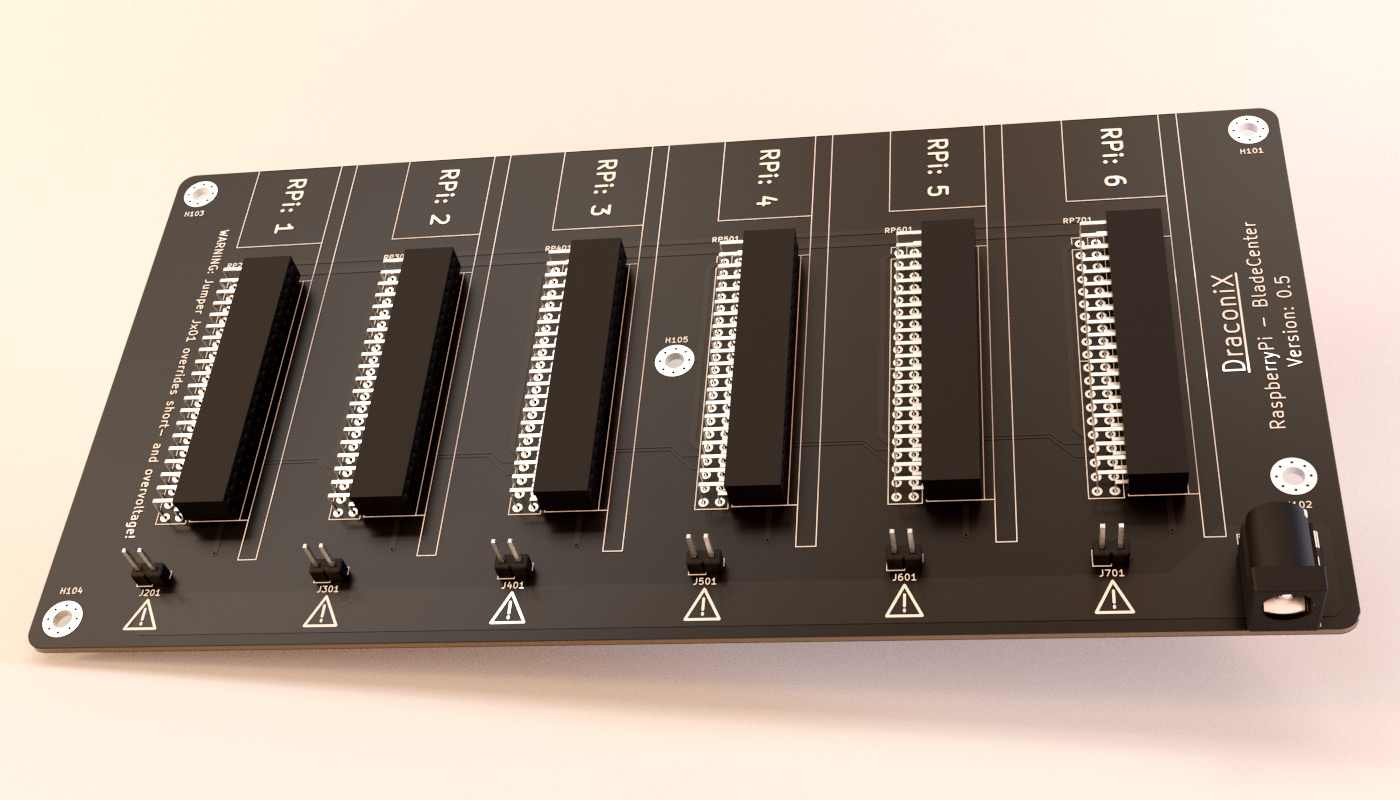

Ich schau morgen mal nach, obiges hatte ich als WRL exportiert und in
3ds weiterverarbeitet. Mit FreeCAD werde ich nicht warm.

[Tim (Gast)]

Ok danke,
als dxf hatte ich es mal versucht zu importieren nur dann importiert er
zig einzelne Körper(?) und das ganze wird total unübersichtlich und
langsam

[Rene K. (xdraconix)]

Tim schrieb:
> als dxf hatte ich es mal versucht zu importieren nur dann importiert er
> zig einzelne Körper(?) und das ganze wird total unübersichtlich und
> langsam

Ja, einen tot musst du da leider sterben. Der DXF Export in KiCAD ist
leider noch nicht das gelbe vom Ei.

Empfehlung: Platine erst als DXF exportieren. Dann im gewünschten CAD
deiner Wahl die Cu, Pads und Silk Flächen austütteln (die sind affaik
nur ein Objekt jeweils.) den Rest verwerfen (Komponenten / Platine).
Dann export aus KiCAD als STEP. Die Flächen (Cu, Pads und Silk) mit dem
Step export mergen... Der Skalierungsfsktor beträgt bei mir übrigens zu
beiden: 5400.

[Tim (Gast)]

Also das funktioniert bei mir nicht, der erstellt 10000 Einzelteile und
hängt sich auf.
