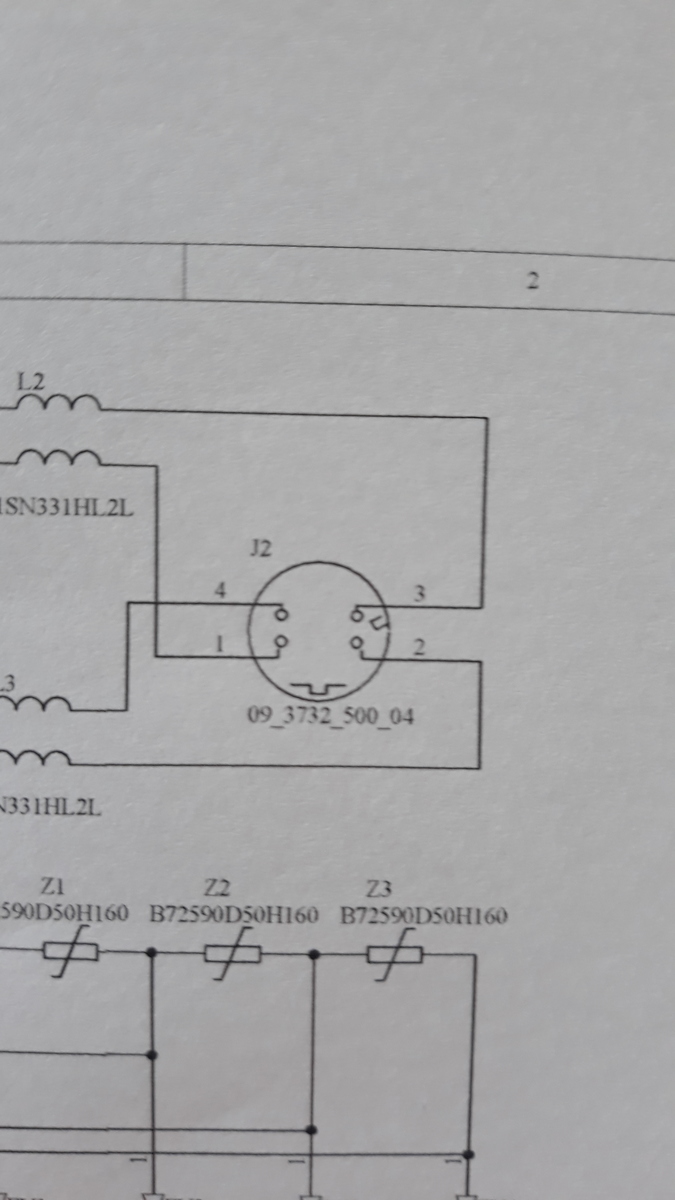

Hallo zusammen, ich habe auf einem Schaltplan zum ersten Mal das Symbol einer Flanschdose gesehen. Wo kann man eigentlich dazu eine Eagle Library finden? MfG
Walter Talter schrieb: > Symbol einer > Flanschdose gesehen. Selbst erstellen ist wohl am Schnellsten sofern man das entsprechende Bauteil vor sich hat. Walter Talter schrieb: > Wo kann man eigentlich dazu eine Eagle Library > finden? Versuch es mal hier: https://www.we-online.com/web/en/electronic_components/produkte_pb/bauteilebibliotheken/eagle_10/eagle_4.php
Das ist ein Binder-Produkt; warum sollte die bei Würth beschrieben sein?
Helmut K. schrieb: > Das ist ein Binder-Produkt; warum sollte die bei Würth beschrieben sein? Ich bin kein Elektriker - musste Flanschdose erstmal googeln und sah dann,dass es sich um so eine Art Steckverbinder handelt. Von einem "Binder-Produkt" hatte ich auch noch nie gehoert - ich denke es ist besser wenn ich mich hier ausklinke.Da muessen nun Profis ran....
Toxic schrieb: > Selbst erstellen ist wohl am Schnellsten sofern man das entsprechende > Bauteil vor sich hat. Hier ist es : Neue Binder Nr: 86 0536 1120 00404 https://www.binder-connector.com/de/produkte/sonder-steckverbinder/m-12-steckverbinder-d-und-x-kodierung/flanschdose-fuer-leiterplattenmontage-von-vorn-verschraubbar-mit-schirmblech-tauchloeten#860536112000404 Ist alles da, um das Bauteil zu erstellen (sind ja nur 6 Löcher plus 'Freistich' ;)
