Kleiner Audio-Umschalter ohne Masseschleifen

[Marc (Gast)]

Ich würde gerne einen Umschalter bauen um mehrere Audioquellen auf einen
Ausgang schalten zu können. Die einfachste Variante wären natürlich Reed
Relais, ich würde das ganze allerdings gerne ein wenig kleiner aufbauen,
ein paar Ideen meinerseits wären Analog Switches oder auch kleine
PhotoMOS Relais, allerdings sehe ich Probleme darin, wenn die Massen der
Geräte miteinander verbunden bleiben.

Kann ich mit den PhotoMOS Relais auch die Masse trennen?

Für andere Vorschläge bin ich natürlich offen.

[Gustl B. (gustl_b)]

Welche Audioquellen sind das und wie sind die an die Masse
angeschlossen?
Wenn die Quellen z. B. mit Schukostecker an der selben Mehrfachsteckdose
hängen, dann ist eine Brummschleife recht unwahrscheinlich.
Ich habe sowas gebaut, nur nicht als Schalter, sondern als Mixer. Da hab
ich die Massen schlicht verbunden und es gibt keine Probleme.

[Mani W. (e-doc)]

Marc schrieb:
> Die einfachste Variante wären natürlich Reed
> Relais, ich würde das ganze allerdings gerne ein wenig kleiner aufbauen,
> ein paar Ideen meinerseits wären Analog Switches oder auch kleine
> PhotoMOS Relais, allerdings sehe ich Probleme darin, wenn die Massen der
> Geräte miteinander verbunden bleiben.

Ich würde Dir empfehlen, Relais zu nutzen, dann ist alles sicher
getrennt und es gibt kein Problem - Miniaturrelais gibt es genug,
Du solltest nur beachten, dass die Relaiskontakte sicher die
Audiosignale schalten können (Kontaktmaterial)...

Ich nehme mal an, Du meinst mit Audioquellen Radio, Plattenspieler,
CD, etc..., also alle, die normalerweise über Cinch oder andere
gekoppelt werden...

[Peter D. (peda)]

GND sollte man nie schalten. Wenn der Signalkontakt nur µs eher
schaltet, kann es die Eingänge zerschießen.

Will man Erdschleifen auftrennen, nimmt man die aus der Studiotechnik
bekannten symmetrischen Eingangstrafos.

[Peter K. (Gast)]

Zur galvanischen Trennung sind DI-Boxen bestens geeignet.
Einfache Ausführungen kosten ab etwa 30€ (Stereo).

https://de.wikipedia.org/wiki/DI-Box

[Holger L. (symetron)]

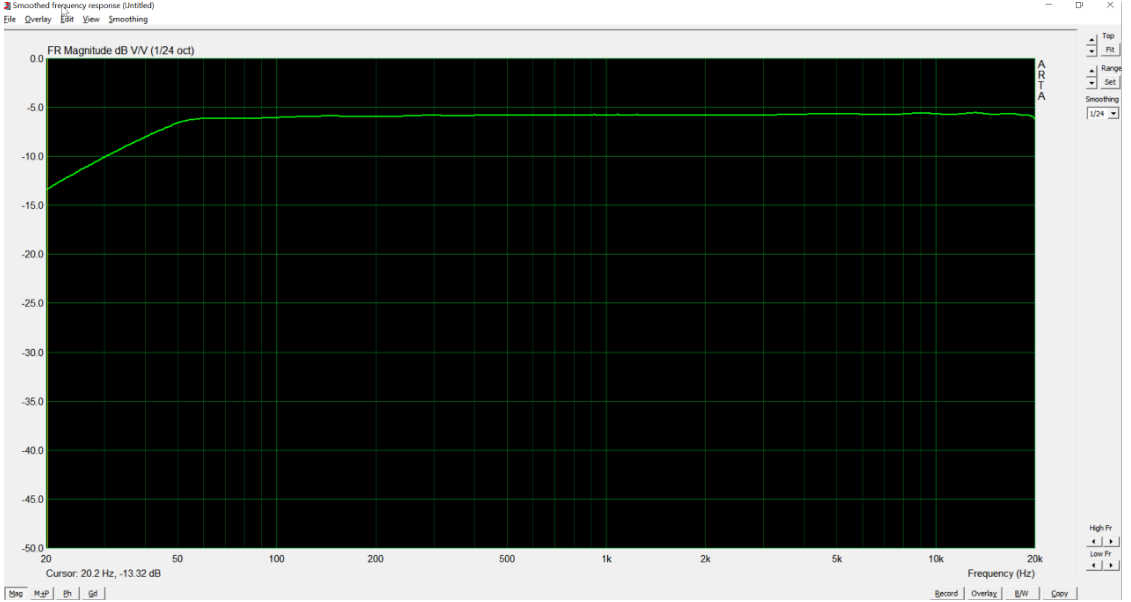

Von Bourns gibt es kleine kostengünstige Übertrager, Typ LM-NP-1001-B1L
, die bis auf den Tiefbass das Spektrum ganz ordentlich abdecken.
Gemessen mit Arta und einer USB-Soundkarte. 3 - 4 Euro bei Mouser oder
TME.
