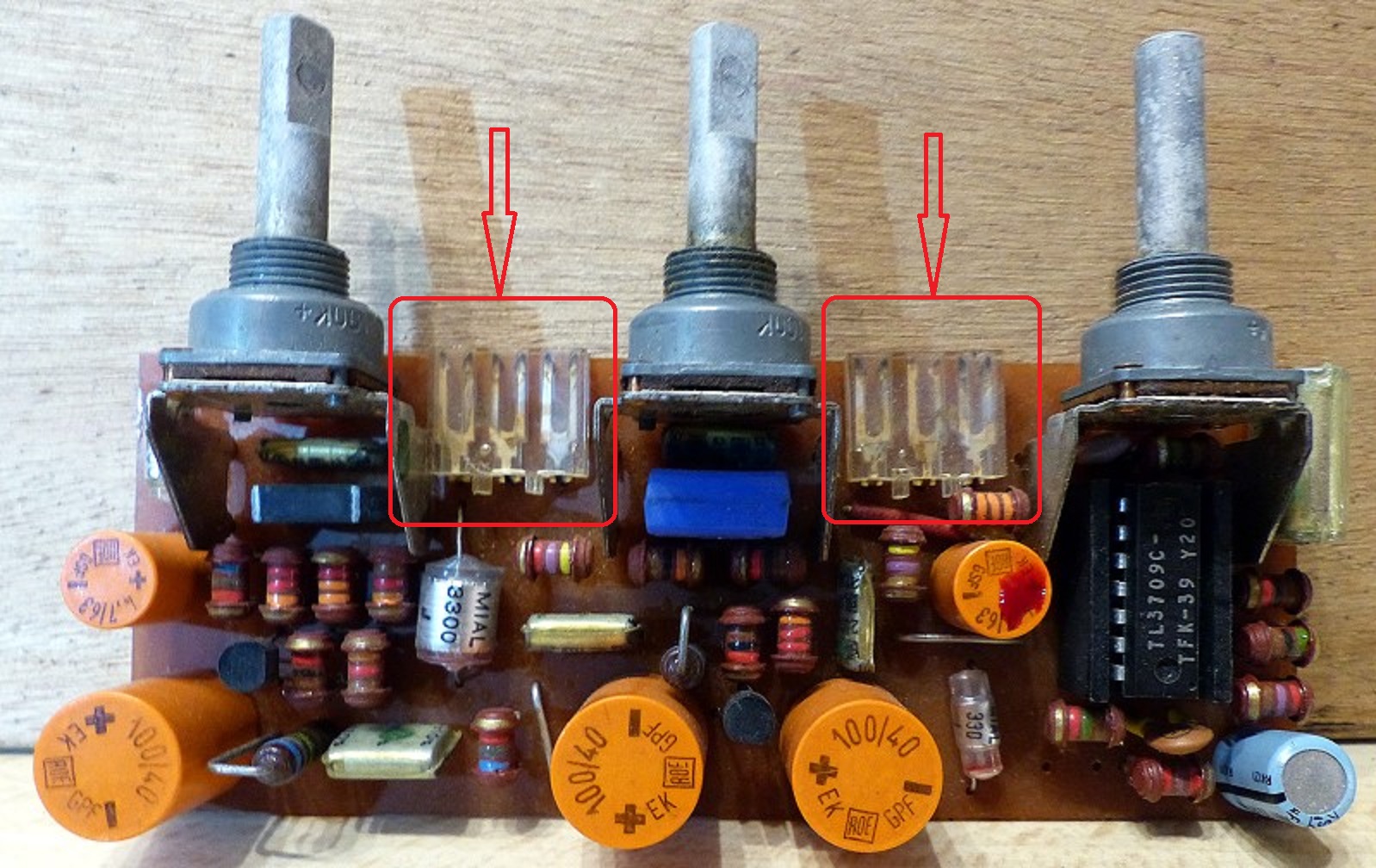

moin moin Jemand eine Idee wo ich solche 3poligen Buchsen oder adäquaten Ersatz dafür bekomme? Pin Abstand ist 5mm, Gerät stammt aus den 70er Jahren ;-) Gruß aus Bremen
Angehängte Dateien:
-
440 KB

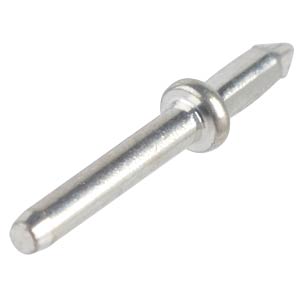

R. H. schrieb: > Jemand eine Idee wo ich solche 3poligen Buchsen Buchsen oder das Gegenstück? Diese Art Gabelstecker wurden auf Leiterplatten gesteckt, Stifte mit 1,3mm Durchmesser "Stocko RTM".
Angehängte Dateien:
-
20 KB
Buchsen! leider im Netz nur VE mit 2000stck. für 1200€ gefunden und der Händler nimmt allg. für Bestellungen unter 50€ 25€ Bearbeitungsgebühr, frechheit! ich hoffe er bleibt auf seinem Lagerbestand von 1.024 VE sitzen ;-) https://shop.link-gmbh.de/steckergehaeuse/5824/mgf-4403-6-0-303-sw/nicht-reach/rohs
Angehängte Dateien:
-
440 KB
moin moin Jemand eine Idee wo ich solche 3poligen Buchsen oder adäquaten Ersatz dafür bekomme? Pin Abstand ist 5mm, Gerät stammt aus den 70er Jahren, vllt. hat irgendwer in seinem Fundus / Sammelsurium noch irgendwelche alten Platinen zu liegen wo sowas verbaut ist? Der Hersteller Stocko hat die Produktion leider vor Jahren eingestellt :-( Gruß aus Bremen ;-)
R. H. schrieb: > adäquaten Ersatz [...] Pin Abstand ist 5mm Diese Phoenix-Stecker wären vielleicht was, ähnlich wie die: https://de.farnell.com/phoenix-contact/mc-1-5-3-st-3-5/stecker-frei-3-5mm-3kont/dp/5088963 Oder suchst du eine Board-to-Board Verbindung? Wie sieht denn das Gegenstück aus? mfg mf
R. H. schrieb: > moin moin > Jemand eine Idee wo ich solche 3poligen Buchsen oder adäquaten Ersatz > dafür bekomme? Pin Abstand ist 5mm, Gerät stammt aus den 70er Jahren, > vllt. Was gefällt Dir an den Hinweisen aus Beitrag "Hilfe, Stecker/Buchsen gesucht !" nicht ?
Bei einem Plattenspieler aus einer ähnlichen Zeit habe ich mir mit einem Stück Lochrasterplatine und den o.g. Lötnägeln ausgeholfen. Da es vermutlich nicht um Serienproduktion geht, kann man damit und vielleicht einem 3D-Drucker eine Lösung finden.
Angehängte Dateien:
-
4,8 KB -
5,3 KB
Gegenseite sind 1,3mm Lötnägel auf der "Busplatine", die soll aber unverändert bleiben!
Sorry, vergiss meine Antwort, ich war auf der anderen Seite, kann als Gast aber nicht löschen.
Angehängte Dateien:

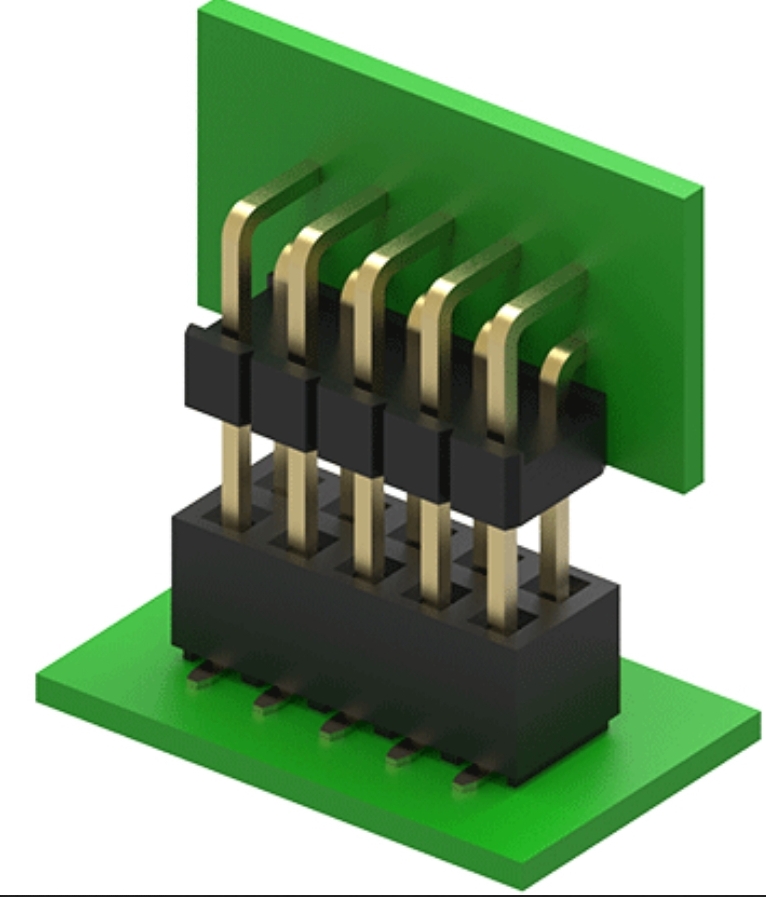

Steffen S. schrieb: > R. H. schrieb: > >> moin moin >> Jemand eine Idee wo ich solche 3poligen Buchsen oder adäquaten Ersatz >> dafür bekomme? Pin Abstand ist 5mm, Gerät stammt aus den 70er Jahren, >> vllt. > > Was gefällt Dir an den Hinweisen aus > Beitrag "Hilfe, Stecker/Buchsen gesucht !" nicht ? Es gibt keine Händler, die das in moderaten Stückzahlen verkaufen. Also Board-to-Board... Wie wäre es, die Verbindung durch sowas wie im Anhang zu ersetzen? Da kann man mit einer Zange aus der gewinkelten Stiftleiste die Pins 2,3,4,6,7,8 und 10 heraus ziehen. Sieht von vorn, Potiseite, dann so aus:
1 | ,___________, |
2 | | o * o * o | Stiftleiste |
3 | | * * * * * | |
4 | ======================= PCB |
5 | |
6 | o echter Pin |
7 | * Loch/Leer |
Anstelle der Lötnägel auf der anderen Seite dann eine 5x1 Buchse, deren Beinchen unbenutzter Pins eben abgezwickt oder ebenfalls entfernt werden. Ist zwar Gender-Changed, anders herum wird es vermutlich schwierig, weil Winkelbuchsen vielleicht nicht die nötige Länge für genug Eintauchtiefe der Stifte haben. Von der Höhe des Pin-Zentrums über dem Poti-Board muss man halt aufpassen, dass es passt. mfg mf
:
Bearbeitet durch User
Angehängte Dateien:
-
5,3 KB
Gegenseite sind 1,3mm Lötnägel auf der "Busplatine", die soll aber unverändert bleiben, ich suche die Buchse wie abgebildet.
Achim M. schrieb: > Steffen S. schrieb: >> R. H. schrieb: >>> Jemand eine Idee wo ich solche 3poligen Buchsen oder adäquaten Ersatz >>> dafür bekomme? Pin Abstand ist 5mm, Gerät stammt aus den 70er Jahren, >> >> Was gefällt Dir an den Hinweisen aus >> Beitrag "Hilfe, Stecker/Buchsen gesucht !" nicht ? > > Es gibt keine Händler, die das in moderaten Stückzahlen verkaufen. > Und deshalb musst Du die gleiche Frage nochmal in einem neuen Thread stellen ?
Beitrag #6609109 wurde von einem Moderator gelöscht.
Beitrag #6609127 wurde von einem Moderator gelöscht.
Angehängte Dateien:

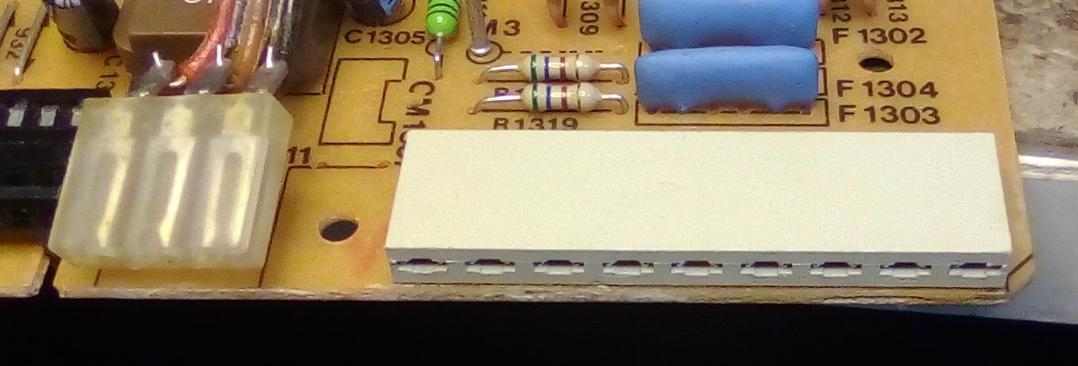

Eine einzelne 9 polige Buchse habe ich gefunden. Kannst zuschneiden. Eine 3 polige Buchse mit Lötösen habe ich auch noch.
Am Wochenende mal sehen, ob so was noch rumfliegt. Irgendwo ist noch eine Schachtel mit solchen Steckern zum Einlöten. Die müßten schwarze Farbe haben.
Stefan ⛄ F. schrieb: > https://www.develektro.com/MOLEX-10-10-1031-BUCHSENLEISTE-3POS-1-REIHE-508MM Moin, die sehen doch schon mal ganz brauchbar aus, danke für den Tipp !
R. H. schrieb: > Jemand eine Idee wo ich solche 3poligen Buchsen oder adäquaten Ersatz > dafür bekomme? Was ist denn - außer der Beschaffung - dein Problem mit den anscheinend vorhandenen?
Dot M. schrieb: > https://www.link-gmbh.com/Datenblatt/datasheet_LSL3.pdf wenn´s dazu auch noch eine Bezugsquelle gäbe wäre super !
Debreziner schrieb: > https://www.link-gmbh.com/ > so schwer? Zu dumm zum lesen? Abgabe nur in Verpackungseinheiten...
Angehängte Dateien:
-
34 KB
Kurt A. schrieb: > Eine einzelne 9 polige Buchse habe ich gefunden. Kannst zuschneiden. > Eine 3 polige Buchse mit Lötösen habe ich auch noch. Dieter D. schrieb: > Am Wochenende mal sehen, ob so was noch rumfliegt. Irgendwo ist noch > eine Schachtel mit solchen Steckern zum Einlöten. Die müßten schwarze > Farbe haben. hallo, hatte Sie per PM angeschrieben, ist das nicht angekommen?
:
