Moin zusammen, würde gerne für einige messtechnische Experimente Schaltpläne erstellen. Kennt ihr gute und vor allem kostenlose Websites/Apps/Tools/Progamme mit denen man einfache, schematische und übersichtliche Stromlaufpläne zeichnen kann?
:
Verschoben durch Moderator
Für Schaltpläne: KiCad Was sind denn für dich "schematische und übersichtliche Stromlaufpläne"? Kannst du mal ein vielleicht von Hand gezeichnetes Beispiel zeigen?
Das einzige Freeware-Tool, was ich kenne, was in diese Richtung geht, ist: https://qelectrotech.org/screenshots.html Allerdings erschien mir die Software noch nicht so ausgereift und ich meine sie hatte viele Übersetzungslücken. Aus Mangel an Alternativen würde ich sie aber trotzdem verwenden. Gibts da kommerziell überhaupt Alternativen zu EPLAN?
Timo N. schrieb: > Das einzige Freeware-Tool, was ich kenne, was in diese Richtung geht, > ist: > https://qelectrotech.org/screenshots.html > > Allerdings erschien mir die Software noch nicht so ausgereift und ich > meine sie hatte viele Übersetzungslücken. Aus Mangel an Alternativen > würde ich sie aber trotzdem verwenden. Gibts da kommerziell überhaupt > Alternativen zu EPLAN? Ja ELCAD
Ah, es geht um "Elektriker Schaltpläne" :-) Als ich das lernte, mussten wir noch mit Rubbelsymbolen und Schablonen arbeiten. Manchmal fühle ich mich, als wäre ich ein einer andere Welt aufgezogen worden und dann durch ein Wurmloch ins IT Zeitalter gefallen. Ich kann mir gar nicht mehr Vorstellen, am Zeichenbrett zu stehen.
WSCAD, RUPLAN... splan zwar nicht kostenlos aber für simple Dinge brauchbar.
Ich wollte so eine Internetseite immer mal bauen, aber mangels echtem Bedarf habe ich nie damit angefangen.
Ich verwende SPLAN, ist nicht kostenlos aber sehr günstig. Und man kann es für fast alles sehr verwenden. Umfangreiche Bibliotheken die frei verfügbar sind.

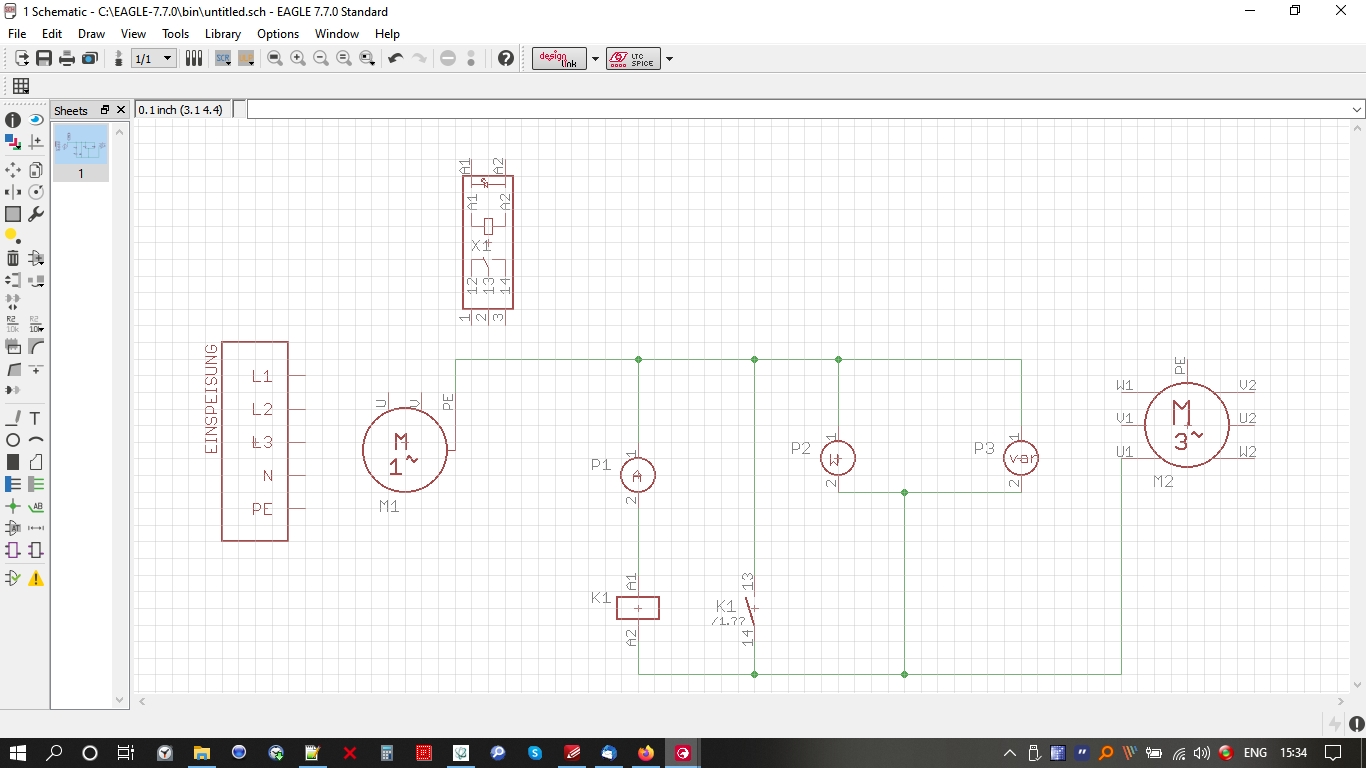

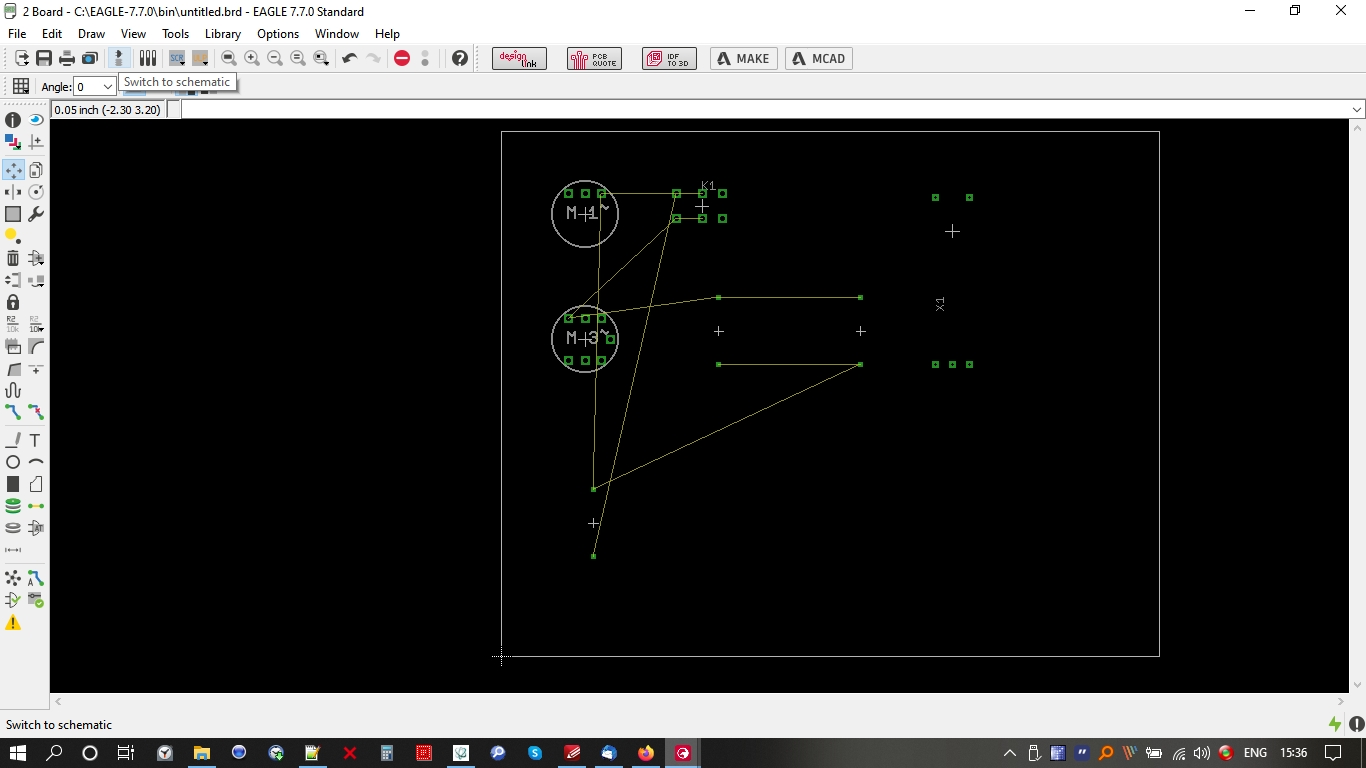

Hans schrieb: > Stromlaufpläne > zeichnen kann? Lade doch einfach die letzte Autodesk-freie Eagleversion v7.7.0 herunter: http://eagle.autodesk.com/eagle/software-versions/1 Ist schnell installiert und die Elektro-Library/Bibliothek mit einbinden. Wenn du willst,kannst du natuerlich auch Boards erstellen und deine Schaltplaene mit Standardbauelementen(Fets,Widerstaende etc) ergaenzen. Downloaden - kurz testen und bei Nichtgefallen wieder loeschen. Im Anhang eine stumpfsinnige Zeichnung von mir.Kann als Anreiz oder Ablehnung dienen, ohne dass man Eagle downloaden muss. Die freie Version ist auf 1 Seite beschraenkt,aber das koennte ein A3-Format oder auch groesser sein.Ein eventuelles Board ist auf 80cm x 100cm beschraenkt.
Angehängte Dateien:
-
190 KB

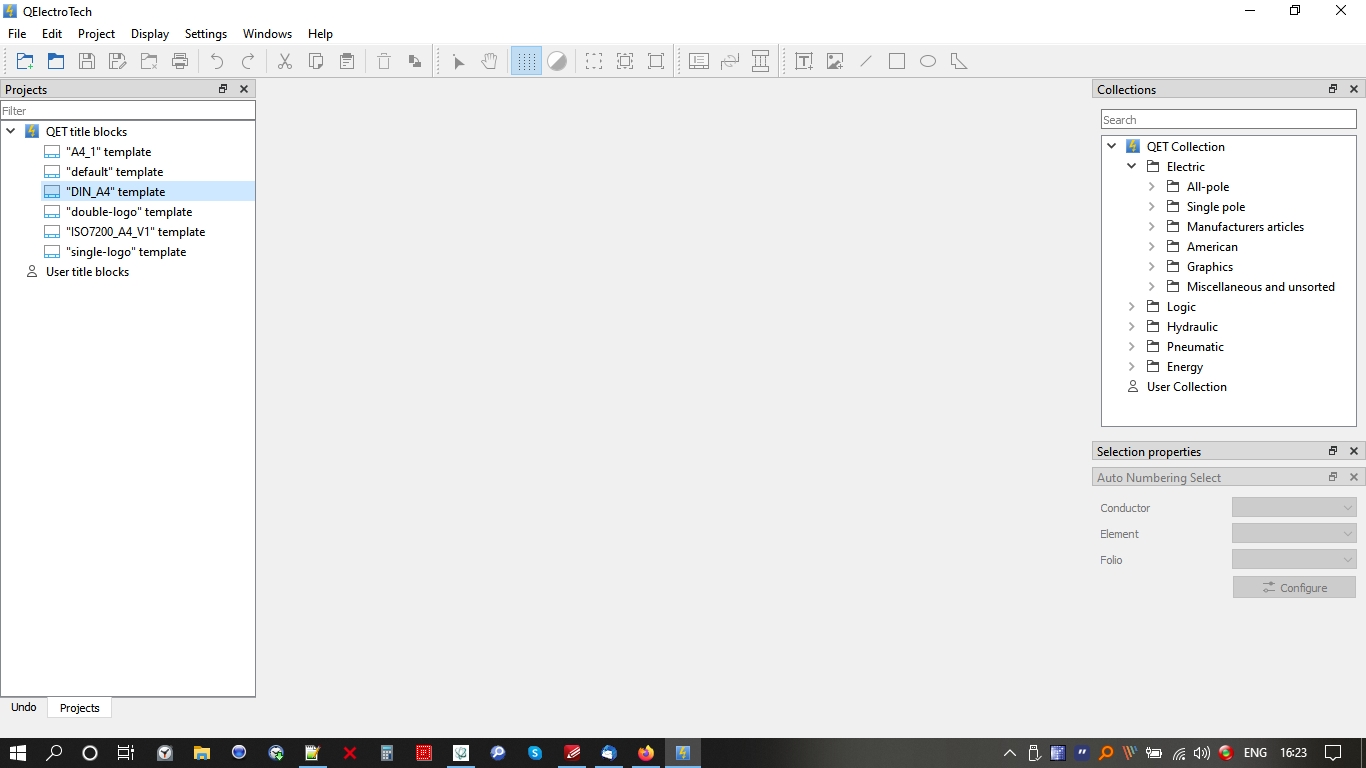

Noch ein Tip - hab ich aber selbst noch nicht getestet: "QElectroTech" Download https://www.qelectrotech.org/ Manual https://download.tuxfamily.org/qet/joshua/html/QET.html Das Programm braucht auf meinem Lappy etwa 1 Minute zum Laden - der Grund dafuer sind die Libraries.
Toxic schrieb: > Das Programm braucht auf meinem Lappy etwa 1 Minute zum Laden - der > Grund dafuer sind die Libraries. Nee der Grund dafür ist, dass es beschissen programmiert wurde.
Stefan ⛄ F. schrieb: > Toxic schrieb: >> Das Programm braucht auf meinem Lappy etwa 1 Minute zum Laden - der >> Grund dafuer sind die Libraries. > > Nee der Grund dafür ist, dass es beschissen programmiert wurde. Kann ich keine Aussagen darueber machen:Ich sehe nur,dass eben Libraries ewig geladen werden und wenn man sich dann mal die tausenden Unterordner der Libs ansieht...... Bei Eagle war es aehnlich wenn man erstmalig ein Baulement einfuegen wollte.Allerdings hat sich das schnell loesen lassen:Libraries die ich nicht benoetigte (Zilog etc...)hatte ich einfach ausgelagert und nur bei Bedarf mit "use" kurzfristig eingebunden. Bei Qtech und anderen Prgrammen hatte ich das nicht getestet ,a nur selten benutzt.
Toxic schrieb: > Ein eventuelles Board ist auf 80cm x > 100cm beschraenkt. Wohl eher 80mm x 100mm. wendelsberg
Hans schrieb: > Kennt ihr ... Websites/Apps/Tools/Progamme mit denen man ... > übersichtliche Stromlaufpläne zeichnen kann? Übersichtlichkeit hängt immer an den Fähigkeiten des Zeichnenden. Als Werkzeug dafür reichen Papier&Bleistift, Brain1.0 und Erfahrung. Man kann mit den schönsten Tools bzgl. Übersichlichkeit den größten Mist verzapfen.
Wolfgang schrieb: > Hans schrieb: >> Kennt ihr ... Websites/Apps/Tools/Progamme mit denen man ... >> übersichtliche Stromlaufpläne zeichnen kann? > > Übersichtlichkeit hängt immer an den Fähigkeiten des Zeichnenden. Als > Werkzeug dafür reichen Papier&Bleistift, Brain1.0 und Erfahrung. > Man kann mit den schönsten Tools bzgl. Übersichlichkeit den größten Mist > verzapfen. A fool with a tool is still a fool. SCNR
Mich interessierte ebenfalls ein Tool für Stromlaufpläne. Als Anforderung wäre für mich noch wichtig dass ich Bauteile/Module von diversen Herstellern mit importieren kann, z.B. SPS Steuerungen oder Frequenzumformer, so dass ich diese Bauteile nicht selbst erst erstellen muss. Können das die Alterantiven zu EPLAN auch?
Ich benutze qelectrotech, und das scheint bei den anderen elektrischen Kollegen im Handwerk auch immer beliebter zu werden.
Markus M. schrieb: > Als Anforderung wäre für mich noch wichtig dass ich Bauteile/Module von > diversen Herstellern mit importieren kann ... Das setzt voraus, dass die diversen Hersteller die Daten in geeigneter Weise zur Verfügung stellen. Um deine Frage zu beantworten, müsstest du verraten, was deine Hersteller bereitstellen.
Wolfgang schrieb: > Um deine Frage zu beantworten, müsstest du verraten, was deine > Hersteller bereitstellen. z.B. von hier: https://www.br-automation.com/de-de/produkte/io-systeme/x20-system/busmodule/x20bm31/ Unter Dowbnlaods "E-CAD (Elektro- oder EPLAN Vorlagen)" Von EPLAN gibt es eine Online-Bibliothek wo z.B. SEW Eurodrive mit drin ist: https://eplandata.de/portal/portal.php?action=part-list&mcat=SEW&edpp=1.0&ev=1.9.11&lang=de_DE&clang=de_DE&mf=SEW&lastmpg=.&tab=l&s=1&s2=1&ofw=mc1&mmpg=1837910851
:
