eeschema knotenpunkt nicht automatisch setzen

[B. J. (bjung)]

Hallo,

ist es möglich, die Automatik für das Setzen des Knotenpunktes in
KiCAD/EESchema abzuschalten? Oft werden Knotenpunkte beim Überkreuzen
von Leitungen einfach gesetzt und müssen wieder von mir umständlich
gelöscht werden.

[Jörg W. (dl8dtl) (Moderator)]

B. J. schrieb:
> Oft werden Knotenpunkte beim Überkreuzen von Leitungen einfach gesetzt

Kann ich überhaupt nicht bestätigen. Da wird nur dann einer gesetzt,
wenn du direkt auf der Leitung absetzt.

Ich denke nicht, dass man das irgendwie abschalten kann. Ich denke nicht
einmal, dass das außer dir so sehr viele Leute abschalten wollen. ;-)

(Die EDA-Tools werden normalerweise im Platinen-Forum behandelt, daher
hab' ich's mal geschoben.)

[B. J. (bjung)]

Danke für die schnelle Antwort. Im Prinzip funktioniert es ja auch. Aber
manchmal werden beim Überkreuzen von mehreren Leitungen Knotenpunkte
gesetzt. Leider nicht ungefährlich, wenn man sie nicht gleich entdeckt.
Deshalb wäre es mir lieber sie selber manuell zu setzen.

[Jörg W. (dl8dtl) (Moderator)]

Ich sehe zumindest nichts dergleichen in den Einstellungen.

[B. J. (bjung)]

Naja muss ich halt aufpassen. Wenn ich was finde, teile ich es hier mit.

[Falk B. (falk)]

B. J. schrieb:
> Danke für die schnelle Antwort. Im Prinzip funktioniert es ja auch. Aber
> manchmal werden beim Überkreuzen von mehreren Leitungen Knotenpunkte
> gesetzt.

Das wäre ein Fehler im Programm. Zeig doch mal ein Beispiel.
Ich vermute aber eher, daß du einen Fehler bei der Bedienung machst.

> Leider nicht ungefährlich, wenn man sie nicht gleich entdeckt.
> Deshalb wäre es mir lieber sie selber manuell zu setzen.

Wenn der Rest der Welt dieses Problem nicht hat, sollte man mal
nachdenken . . .

[Roland F. (rhf)]

Hallo,
Falk B. schrieb:
> Ich vermute aber eher, daß du einen Fehler bei der Bedienung machst.

Vermute ich auch:
Das "Problem" taucht auf wenn man eine "Leiterbahn" irrtümlich genau
über die Endpunkte von Anschlusspinnen eines Bauteils legt, z.B. bei
Stiftleisten. Dann wird diese "Leiterbahn" mit jedem einzelnen
Anschlusspin automatisch verbunden.

rhf

[B. J. (bjung)]

Das vermute ich ja auch, wahrscheinlich ist die Antwort von Roland F.
richtig. Mit dem Schaltplan-Modul habe ich noch wenig Erfahrung. Aber
ich werde nun darauf achten. Danke!

[Jörg W. (dl8dtl) (Moderator)]

Andererseits: direkt über Anschlusspins eines Bauteils sollte man
natürlich keine Verbindungen ziehen. Selbst ohne Knotenpunkt ist das
zumindest verwirrend.

[Roland F. (rhf)]

Hallo,
Jörg W. schrieb:
> Andererseits: direkt über Anschlusspins eines Bauteils sollte man
> natürlich keine Verbindungen ziehen.

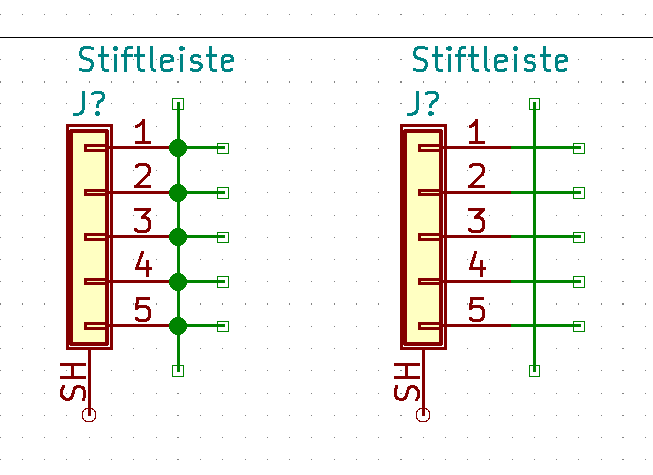

Ist aber schnell passiert wenn man nicht genau aufpasst,siehe Beispiel.

rhf

[B. J. (bjung)]

Ja ich denke so ist es passiert, wahrscheinlich beim nachträglichen
Rücken und versehentlichem Absetzen einer Verbindung auf einem
Anschluss-Pin. Die Verbindung der Basis zum Anschluss-Pin des
Transistor-Symbols (z.B. BC547) ist aber auch lang. Ich will aber nicht
meckern und werde in Zukunft darauf achten ...

[Jörg W. (dl8dtl) (Moderator)]

B. J. schrieb:
> Ja ich denke so ist es passiert, wahrscheinlich beim nachträglichen
> Rücken und versehentlichem Absetzen einer Verbindung auf einem
> Anschluss-Pin.

Stimmt, an der Stelle ist das Feature eigentlich lästig.

[Falk B. (falk)]

Roland F. schrieb:
> Ist aber schnell passiert wenn man nicht genau aufpasst,siehe Beispiel.

Fehler im OSI-Layer 8!

[W.S. (Gast)]

Falk B. schrieb:
> Wenn der Rest der Welt dieses Problem nicht hat, sollte man mal
> nachdenken

Ja - gilt für die Konstrukteure der betreffenden Software. Der
Schematic-Editor in der ISE von Xilinx funktioniert leider genau so. Das
ist die Krux bei geometriebasierten Programmen - da hilft auch nicht ein
automatisches Grafik-Entflechten wirklich weiter. Solche Probleme hat
man bei datenbankbasierten Programmen weitaus seltener. Dort eigentlich
nur dann, wenn man einen unbeschalteten Symbol-Pin versehentlich beim
move trifft.

W.S.
