S: CRT Viewfinder aus Camcorder

[Boris B. (Gast)]

Hallo!

Ich habe vor einiger Zeit einen alten Camcorder geschlachtet, den
"Röhren Viewfinder" (wie hest das auf Deutsch?) als Video-Ausgabe für
ein Arduino Projekt benutzt.

Nun möchte ein Freund das Selbe versuchen und daher frage ich hier mal
nach, ob jemand so ein Teil zum Ausschalchten für einen freundlichen
Preis rumliegen hat.
Wie gesagt - soll ein Röhren-CRT im Mini-Format sein.
Danke!

[Achim M. (minifloat)]

Andreas B. schrieb:
> Wie gesagt - soll ein Röhren-CRT im Mini-Format sein.
> Danke!

Pack einen ausgesägten Flaschenboden auf ein altes 1,5" Handy-LCD, dann
hast du schon mal bauchige Glasoptik. Danach muss man nur die
Hintergrundbeleuchtung mit zuwenig Strom betreiben und für die Unschärfe
ein Vellum oder Prospekthülle zwischen LCD und Glas tun. Vorteil wäre
die digitale Schnittstelle.

Im Ernst, was soll's denn werden?
mfg mf

[Sinus T. (micha_micha)]

Achim M. schrieb:
> ... bla pups ...
> mfg mf

Das "mfg" hinter deinem freundlichen Beitrag hättest du dir schenken
können. Den Rast übrigens auch

[Johannes W. (johannes_a_w)]

Wenn es etwas größer sein darf: 4-Zoll CRTs gibt es für ca. 20€ bei
Aliexpress. Einschlägige Videos finden sich auf Youtube.

[Achim M. (minifloat)]

Sinus T. schrieb:
> hättest du dir schenken können.

Na wenigstens habe ich eine Lösung zwecks ähnlicher Optik aufgezeigt und
gefragt, was es denn werden soll. Vielleicht gibt es zielführende
Ideenfindung, wie man auch anders zu einem nostalgischen Aussehen kommen
könnte. Dabei hilft zu wissen, was das Ziel ist.

Mit besonders freundlichen Grüßen direkt an Sinus T. und auch sonst,

mfg mf

[Harald W. (wilhelms)]

Andreas B. schrieb:

> "Röhren Viewfinder" (wie hest das auf Deutsch?)

Sucher oder Monitorröhre.

[Papa Q. (papa_q)]

https://www.ebay.de/itm/313649538414?hash=item4906f8256e:g:HPwAAOSwnydhAF6X
https://www.ebay.de/itm/173866095974?hash=item287b3a1566:g:4vwAAOSwypZb0Zjv

Diese Modelle haben so nen Sucher. Man kann ihn sogar wegnehmen und er
ist mit der eigentlichen Kamera über einen Mini-DIN Stecker verbunden.
Dort liegen 12V als Versorgungsspannung und das Videosignal.

[Markus B. (dalotel)]

Hallo Andrea,
kannst du mal zeigen was du genau mit diesen netten Minimonitörchen
gemacht hast? Würde mich echt interessieren da ich auch welche behalten
habe, mir aber bisher eine nette Idee zum Benutzen fehlt. Ja, ich weiß
das ist jetzt etas fies, erst die Wurst hinhalten und dann noch etwas
haben wollen
...(Nein, ich gebe sie nur ungern her)

[Christoph db1uq K. (christoph_kessler)]

Der Viewfinder heisst in Kameras "Sucher". Reicht schwarz-weiß oder muss
er farbig sein?
Ich habe einen sw-Röhrenbildschirm aus einer alten Videosprechanlage.
Interessante Konstruktion, der Schreibstrahl ist sozusagen um 90 Grad
abgewinkelt, dadurch passt das ganze in ein flaches Gehäuse zur
Wandmontage

[Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)]

Die Flachbild-CRTs haben ein recht matschiges Bild bei schlechter
Linearität, bedingt durch den Aufbau. Und sie sind zuweilen etwas zickig
beim Synchronisieren... Dafür kann man auf der Größe wenigstens noch was
erkennen...
http://www.wolfgangrobel.de/electronics/flach.htm

Die Viewfinder (Sucher-) Röhren haben ein extrem scharfes Bild, sind
dafür so klein, dass es außer Suchern eigentlich keine vernünftige
Anwendung gibt...
http://www.wolfgangrobel.de/arcadetech/micromon.htm

[Gunnar F. (gufi36)]

Hi Wolfgang,  kannst du zu dem auf deiner Seite gezeigten Sucher mal die
Pinbelegung und Daten geben? Ich habe den gleichen mal aus nem Camcorder
geerntet und leider nicht die Belegung rausgemessen. Vielen Dank dafür!

[Roland L. (Gast)]

hast du inzwischen was gefunden?

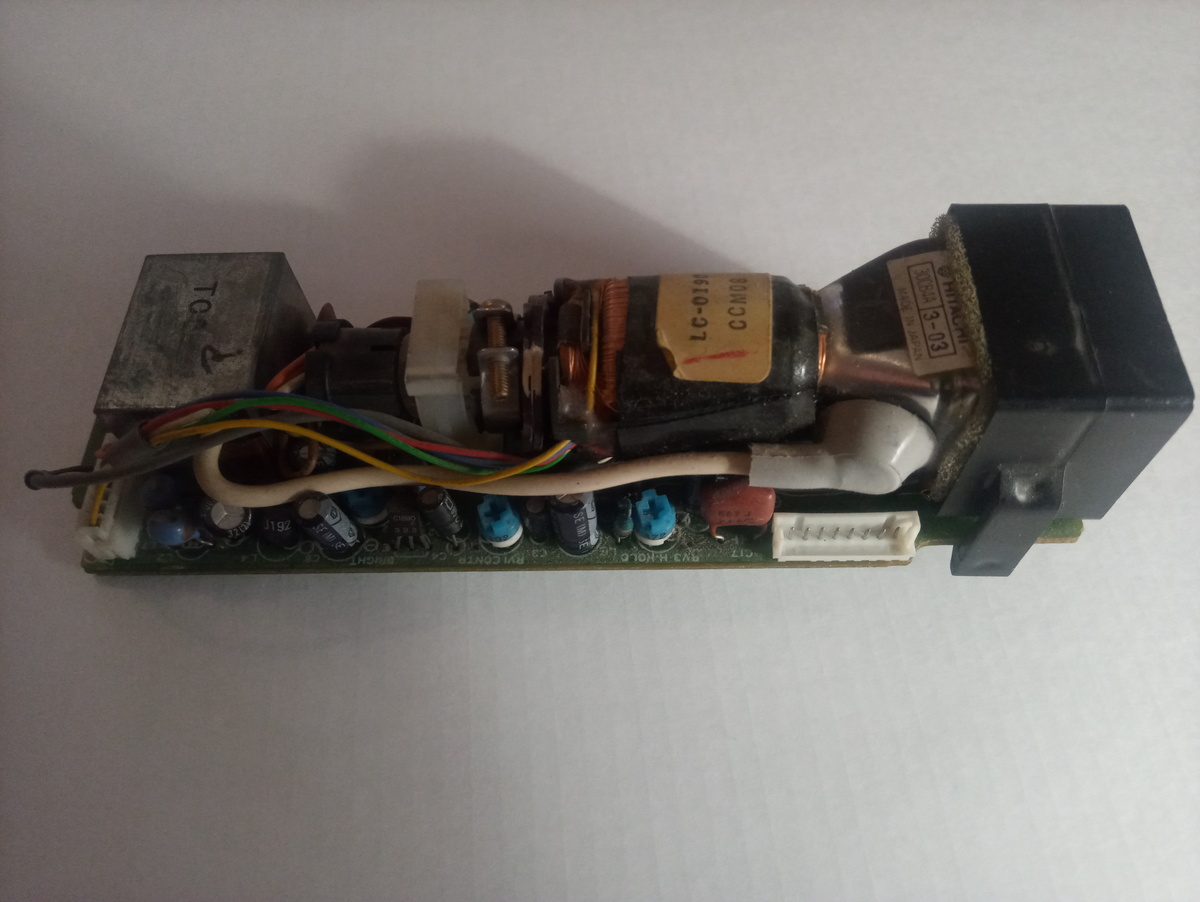

ich hätte diesen hier übrig. Funktion und Steckerbelegung unbekannt.
Bei Interesse PN.

[Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)]

Gunnar F. schrieb:
> Hi Wolfgang,  kannst du zu dem auf deiner Seite gezeigten Sucher mal die
> Pinbelegung und Daten geben?

Ich habe meinen Viewfinder leider bisher noch nicht gefunden - die
Pinbelegung war ganz einfach rauszufinden, wenn man die Anschlüsse des
Standard-Ablenk-ICs laut Datenblatt verfolgt hat.

https://hackaday.io/project/163452-crt-viewfinder-nir-scope/log/158344-investigation

[Roland L. (Gast)]

Roland L. schrieb:
> ich hätte diesen hier übrig. Funktion und Steckerbelegung unbekannt.

kann sonst jemand das Teil gebrauchen?

[Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)]

Mich würde der schon interessieren. Ich schreib dir eine PN.

[Stoer P. (stoerpeak)]

Roland L. schrieb:
> ich hätte diesen hier übrig. Funktion und Steckerbelegung unbekannt.

Von denen habe ich auch noch welche herumliegen. Im Anhang der
Schaltplan
