Schaltplan für Anfänger gesucht

[Torben S. (Firma: privat) (torben_25)]

Hallo,

hat jemand einen einfachen Schaltplan für Anfänger, der einen
praktischen Bezug aufweist (z. B. aus der Modellbauwelt), den er mir per
Link oder E-Mail zur Verfügung stellen kann?

Danke
T.

[Sebastian R. (sebastian_r569)]

Nunja...
https://www.google.de/search?q=Schaltplan&hl=de&tbm=isch

[M. K. (schuk0)]

LED mit Vorwiderstand an 12V

Einfach bei Google eingeben.

[Michael M. (Firma: Autotronic) (michael_metzer)]

...oder eine blaue blinkende LED. Die Schaltung passt in ein
Feuerwehrauto H0 🚒. Für amerikanische Polizeiwagen dürfen beide LEDs
sichtbar sein (blau und rot) 🚔. In die Eisenbahnplatte muss nur noch ein
Loch für das Betriebsspannungskabel gebohrt werden.

[Torben S. (Firma: privat) (torben_25)]

Ich habe aus meinem Studium so etwas wie Ampel- oder Zugsteuerung im
Kopf, die recht simpel für Einsteiger waren. Leider habe ich diese
Unterlagen nicht mehr.

Die Beispiele aus google sind sehr umfangreich und teilweise auf sehr
hohem Niveau.

Trotzdem danke für die Hilfe.

[Torben S. (Firma: privat) (torben_25)]

Hallo Michael. Danke dein Beispiel ist gut!

[Thomas W. (goaty)]

Beim Hannes Jochriem gibts auch ein paar hübsche Einsteigerbausätze mit
Unterlagen. www.ehajo.de

[Bernd N. (_bn_)]

Die Frage ist doch was ist einfach für dich ? Ich habe einfach mal 2
Stufiger Transistorverstärker in Google ingegeben und dann auf Bilder
schauen, da findest du eine ganze Menge einfacher Schaltungen.

https://www.google.de/search?source=univ&tbm=isch&q=schaltplan+2+stufiger+transistorverst%C3%A4rker&sa=X&ved=2ahUKEwjPmq-2pNvyAhU8A2MBHZe3BLUQjJkEegQIBBAC&biw=1685&bih=870

Für Modelbau einfach mal nach servoansteuerung suchen

https://www.google.de/search?source=univ&tbm=isch&q=schaltplan+servosteuerung&sa=X&ved=2ahUKEwjTutWRpdvyAhVQA2MBHagsDwQQjJkEegQIBRAC&biw=1685&bih=870

Ist es das was du suchst ? oder was möchtest du erreichen ? Schaltpläne
verstehen ?

[Rainer S. (enevile)]

Den habe ich anfangs meiner Ausbildung gebaut:

https://www.kreativekiste.de/durchgangspruefer-bauen-einfache-anleitung

[Christoph E. (stoppi)]

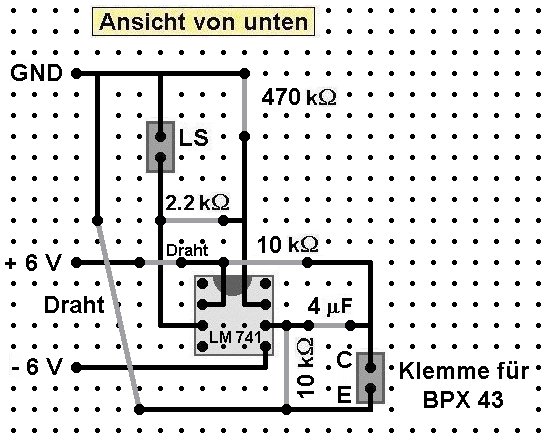

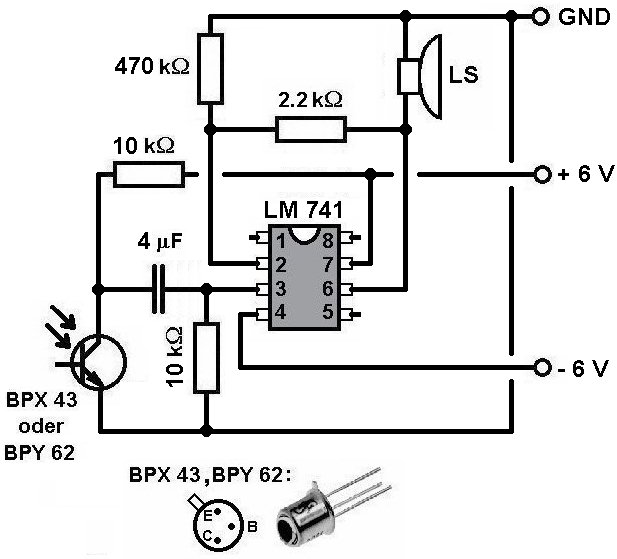

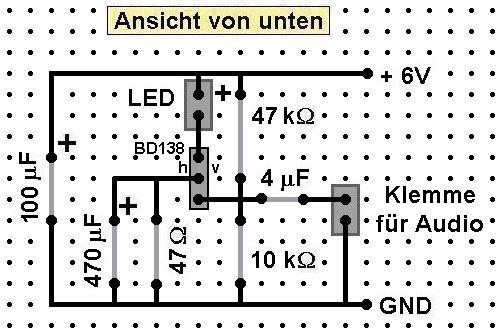

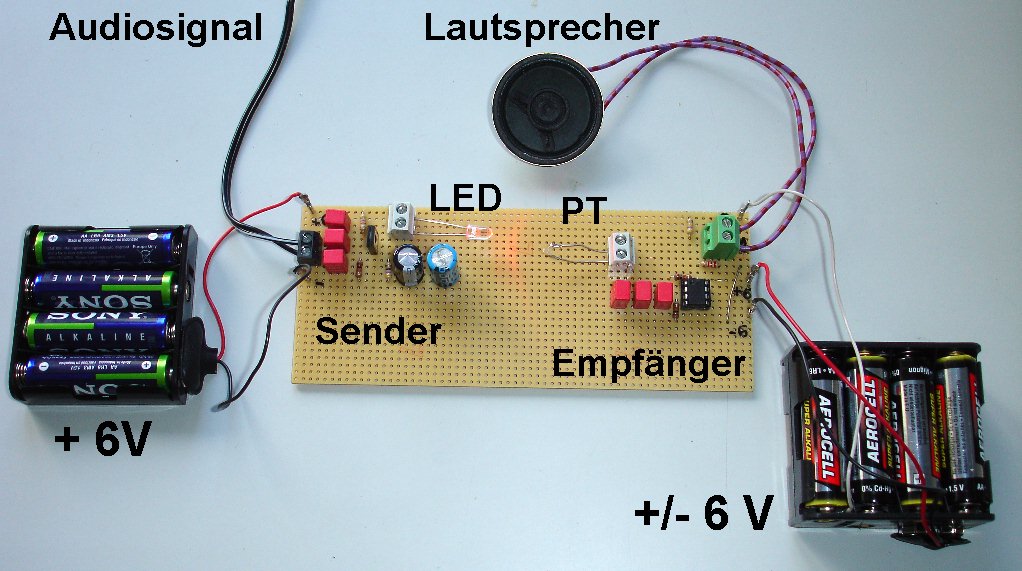

Wie wäre es mit einer Übertragung eines Audiosignals mittels Licht? Habe
etliche interessantere Schaltungen inkl. Lötvorlage für meine Schüler
einmal ausgearbeitet.

Für eine größere Reichweite einfach die LED durch einen 1mW-Laser
ersetzen...

[Harald W. (wilhelms)]

Torben S. schrieb:

> hat jemand einen einfachen Schaltplan für Anfänger,

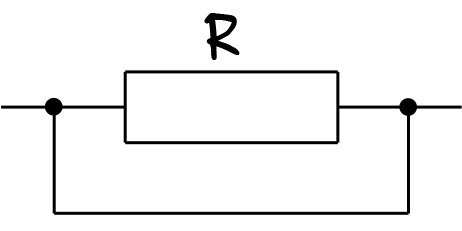

https://s3.amazonaws.com/gs-geo-images/62bfd8c2-4bc8-4112-83ff-4d72f1243960.jpg

[Michael M. (Firma: Autotronic) (michael_metzer)]

Christoph E. schrieb:
> Für eine größere Reichweite einfach die LED durch einen 1mW-Laser
> ersetzen...

Wie soll denn ein Laser mit einem Audiosignal moduliert werden? Oder
meinst du eine Laserdiode? Ist die Divergenz einer Laserdiode nicht zu
hoch?

Eine Audioübertragung von meinem Arbeitszimmer zum Kinderzimmer des
Nachbarhauses (15m) hatte ich auch mal vorgehabt, hatte ich aber wegen
fehlender Optik wieder verworfen.

[Tim D. (Gast)]

Allerdings in englischer Sprache:
http://www.talkingelectronics.com/te_interactive_index.html

http://www.talkingelectronics.com/projects/200TrCcts/1-100TransistorCircuits.pdf
http://www.talkingelectronics.com/projects/200TrCcts/101-200TransistorCircuits.pdf

[Mohandes H. (Firma: مهندس) (mohandes)]

Michael M. schrieb:
> Wie soll denn ein Laser mit einem Audiosignal moduliert werden? Oder
> meinst du eine Laserdiode? Ist die Divergenz einer Laserdiode nicht zu
> hoch?

Das war auch mein Gedanke: eine LED kann im analogen Betrieb nicht durch
einen Laser ersetzt  werden, auch nicht durch eine Laserdiode.

Die Divergenz ist nicht das Problem, siehe Laserpointer. Dadurch würde
sich ja auch höchstens die Reichweite verringern.

Trotzdem, schönes Anfängerprojekt so eine Audioübertragung per Licht.
Der Transistor muß kein BD sein, ein BC547 o.ä. reicht auch.

[Torben S. (Firma: privat) (torben_25)]

Hallo allerseits,

ich bin Euch sehr dankbar für die tollen Tipps.

Durchgangsprüfer,
Übertragung von Audiosignalen mit Licht
aber auch die englischsprachige Seite von Tim ist eine super Fundgrube.

@Stoppi: Schönes Beispiel. Vielleicht kannst du irgendwann mal ein paar
gute Ideen auf einer Homepage veröffentlichen.

Eine Frage noch, mit welchem Tool hast du die Steckbrettschaltung
visualisiert?

[Christoph E. (stoppi)]

>Eine Frage noch, mit welchem Tool hast du die Steckbrettschaltung visualisiert?

Das habe ich alles selbst gezeichnet, ganz ohne Tool ;-)

[Thomas W. (goaty)]

Für Steckbrett-Zeichnungen evtl. mal Fritzing ansehen.

[Fpgakuechle K. (Gast)]

Schau Dir mal die Handbücher zum Polytronic Baukastensystem an. Da sind
dutzende Schaltungen drin, pädagogisch aufbereit. Also nicht (nur)
basteln, sondern Experiment vorbereitung, -durchführung und -auswertung.

https://www.kinder-technik.de/ddr-polytronic-schul-baukasten-als-pdf-handbuch/

https://www.experimentierkasten-board.de/viewtopic.php?p=1082

https://www.kinder-technik.de/wp-content/uploads/2011/polytronic/Polytronic%20ABC%20Teil%201.PDF

https://www.kinder-technik.de/wp-content/uploads/2011/polytronic/Polytronic%20ABC%20Teil%202.PDF

[Robert B. (crolexx)]

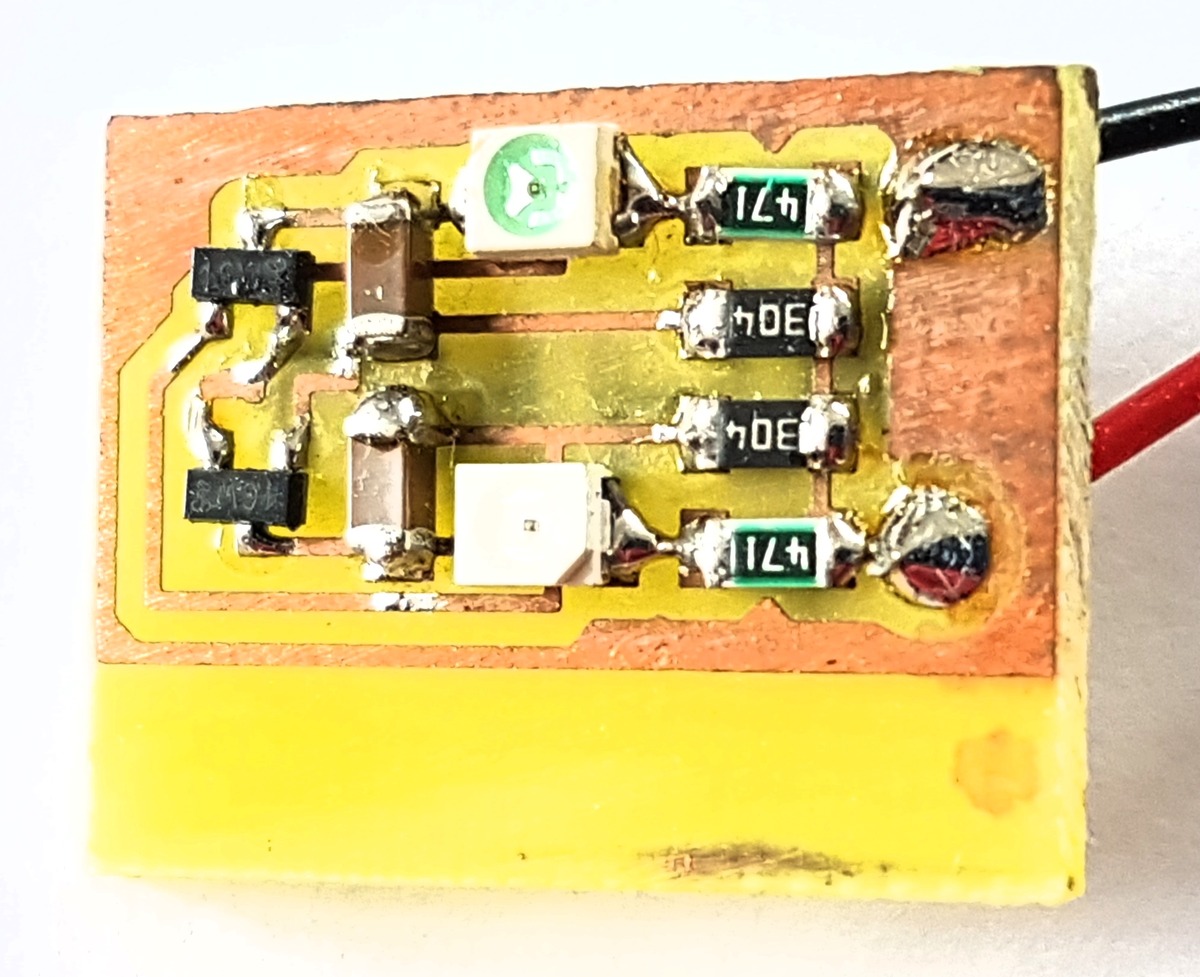

Der Schaltplan im Anhang ist jetzt nicht ganz ernst gemeint.
