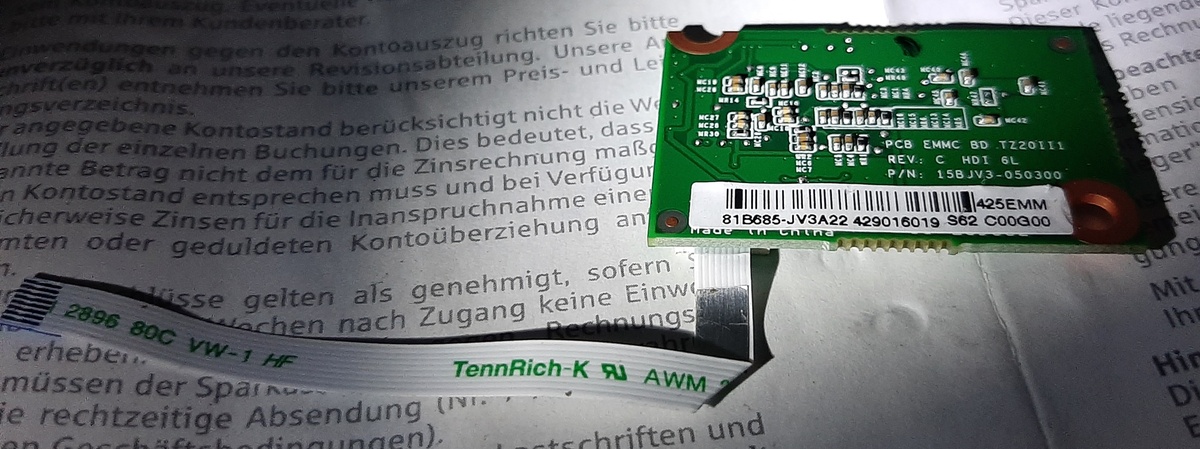

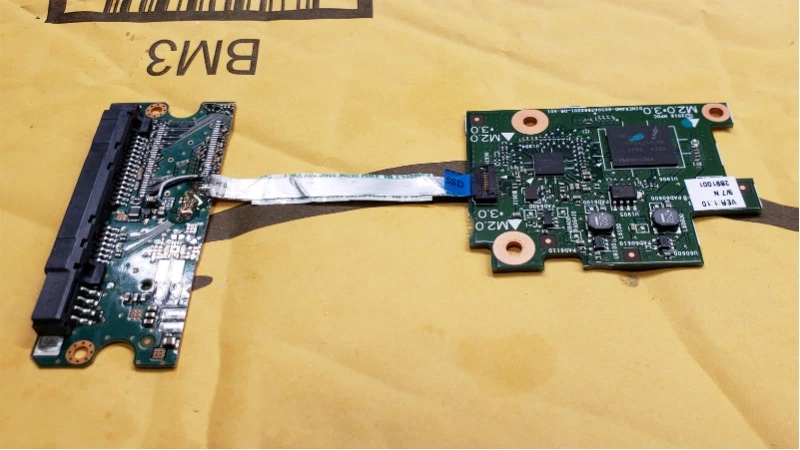

Moin. Kann mir hier jemand weiterhelfen bei der Pinout-Idendifizierung des 8-Pin-Anschluss-Flachkabels? Das steckt, wie man unschwer erkennt an der eMMC Flashmodul Einbaumodulkarte. Die stammt aus einem Medion Tablet mit Windows 8.1. Das ist auch hier drauf installiert. Verbunden mit dem Hauptchassis ist diese Flash eMMC über das im Bild zu sehende 8-Pin-Kabel. Was ich benötige, ist die genaue Pinfolge dieses Anschlusses. Soweit ich bisher identifizieren konnte, ist - Pin 1 ? nicht idendifiert( vermutlich unter der Buchse) - Pin 2 VDD + (3,3 oder 5 V? )? - Pin 3 ? nicht idendifiert( vermutlich unter der Buchse) - Pin 4 ?nicht idendifiert( vermutlich unter der Buchse) - Pin 5 und - Pin 6 als Datenstraße -Paar 1 - Pin 7 und - Pin 8 als Datenstraße -Paar 2 änlich eines Anschluss-Datenkabels für SATA-Platten.. ALSO 5 u 6 bzw. 7 u 8, , die jeweils auf der Platine je über eine Dual-Leiterbahn in Richtung Controller führen. Um welchen es sich hier handelt kann nicht idendifiziert werden, es ist kein lesbarer Stempelcode zu sehen, nur Bruchstückhafte Kennung irgendwas mit Samsung... Da insgesamt 8 Pins hat, dürfte das nicht schwer sein, ich hab selbst bisher diese Module mit diesem Flexkabel nirgends incl Pinout im Netz gefunden. Warum interessiert das? Weil ich dieses eMMC Card-Flash-Modul als 2. Speicher in ein Medion Tab zusätzlich verwenden möchte über USB oder MICROSD/TF bzw. SD-Karten-Einschub-Schacht Adapter, nur brauch ich die genaue Pinfolge, um das dann zu realisieren. Für eine normale SATA oder MiniSata ist kein Platz. Ein fertig vorbereiteter TF-Micro-SD-, sowie SD-Adapter, ist bereits vorhanden, nur ist hier ja die Pinbelegung anders. DASS das eMMC-Modul(Bild) über diesen Anschluss angesteuert werden kann, ist bereits bestätigt. Nur ist der Kontakt zu demjenigen abgebrochen, der sowas schon in der Praxis angewendet hat. Daher suche ich hier um Hilfe. Vielen Dank vorab. Es wäre schön, wenn hier jemand die 8 Pins genau bezeichnen kann und auch ein Anschlussbild an ein USB-Adapter, oder SATA-Festplatten-Adapter-Kabel oder änlich gebrauchsfertig beilegen kann. Gruß
Mach nochmal ein neues Foto, woman die Chipbezeichnungen komplett lesen kann und nicht die Hälfte von Klebstoffresten verdeckt ist. fchk

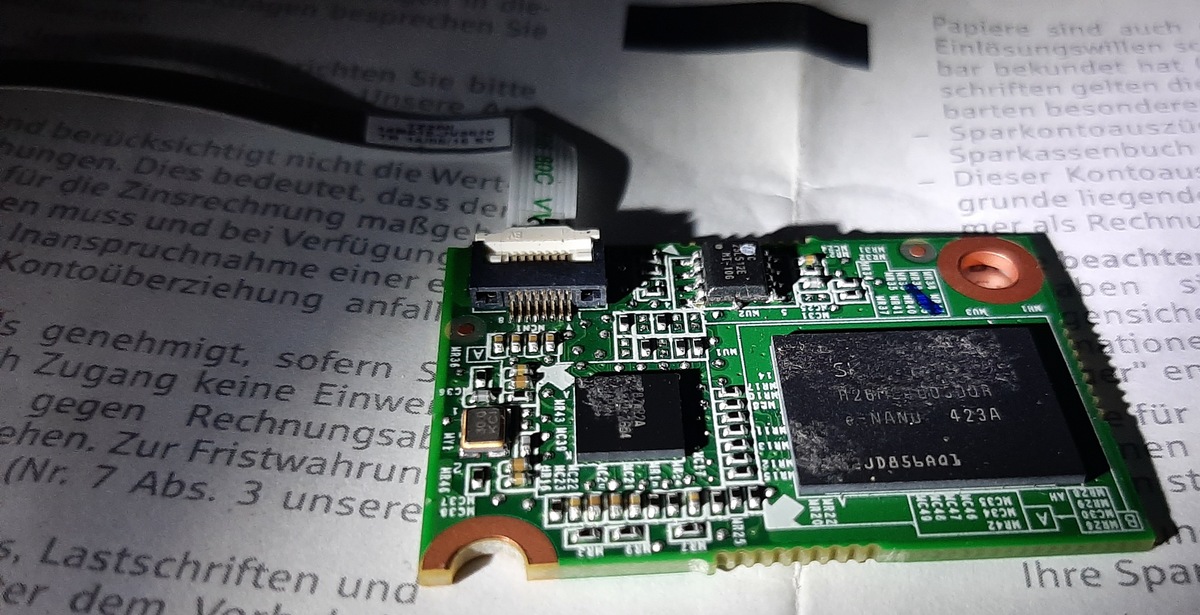

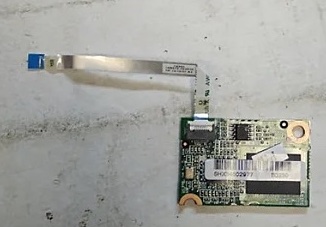

fchk schrieb: > Mach nochmal ein neues Foto, woman die Chipbezeichnungen komplett > lesen kann und nicht die Hälfte von Klebstoffresten verdeckt ist. > fchk nützt dir doch nichts, ich such ja nur das Flexkabel-Pinout. die Kleberreste zu entfernen ist nicht, ich hatte das ja versucht, aber dabei geht die Schrift komplett verloren. Das funktioniert weder mit Alnohol noch solchen Flüssigkeiten, das Zeugs darauf ist leider steinhart. Da klebte eine aus Porzellan oder sowas Platte 20 x 23 x 0,5mm drauf, die nicht nötig wäre, aber das Ergebnis siehst ja. Das war original mit dem Chassis verklebt, als Halterung oder Kühlpad oder änlich vermute ich mal.
Die Platine ansich ist noch voll funktionsfähig. Da drauf ist Win 8.1 64 bit installiert! Tausche ich die beim baugleichen P2212 aus, bootet der davon. In diesem Tablet kann ich aber die 2. eMMC, (64GB-Version mit Win10 21H1-64bit ist da drauf), aber gleiche Bauform, gleiches Flexnabel, ebenfalls nicht idendifizieren , da auch die diese verklebte steinharte Platte auf den Chips hat und so die Schrift verdeckt. Ich wollte diese Platine als internen oder externen Zusatzspeicher nutzen. Nur weiss ich nicht, wie das anklemmen kann, weiß aber, daß diese Module wie über USB oder auch vermutlich SATA-Pinkabel angesprochen werden können. Nur irritiert das 8-Pin-Flexkabel, mit sichtbar 5 von 8 Pins hat. ok, auch GND ist identifiziert, Aber: Ab Hier muss man aufpassen, dass die 4 Datenpins in der rchtigen Pinfolge angeschlossen werden müssen, und hier liegt mein Problem, was ich nicht bisher gefunden habe, zu lösen. Daher die Frage, wie welcher Pin woran an SATA-Kabel angeschlossen werden kann. Das Tabletboard hat 2 SATA-Buchsen frei liegend bereits drauf bestückt, und die sind auch funktionierend. Daran soll dieses eMMC-Modul. Eine externe Festplatte wird an diesen Buchsen voll unterstützt. Das hab ich getestet im offenen Zustand. Also sind die aktiv nutzbar, und 8 Pins sinds auch, nur welcher Pin kommt vom Flex-Anschluss an welchen Pin der SATA-Buchse?? Oder gibts für diese Flex-Kabel eMMC-Flash-Module ein USB-Moduladapter? Das gilts zu klären, damit wäre mir schon geholfen. Experimentieren ist hier nicht, da 1 Pin an verkehrtem Pin , schon ist die eMMC und oder das Zielgerät für immer Schrott!! Hast das Desaster erkannt? Ok, vielleicht weiß ja noch jemand, wie man diese gezeigten Module extern verwenden\nutzen kann. Anfragen kostet nur Hoffnung, nicht mal Mühe. Allenfalls Zeit. Danke. Schreibfehler bitte entschuldigen, Artikel wurde mit Smartphones Minitasatur getippt.
Das ist absolut proprietär, da greift kein Standard. Der Ansatz wäre gewesen, die Chipbezeichnungen herauszubekommen, sich die Datenblätter dafür zu besorgen und damit zu sehen, was für eine Schnittstelle hier überhaupt implementiert worden ist. Das kann alles sein: USB, SATA, MMC,... Durch Messen hätte man dann das Pinout rausfinden können. So hast Du nur die Chance, keine zu haben. Vergiss das ganze einfach. fchk
Frank K. schrieb: > Das ist absolut proprietär, da greift kein Standard. Der Ansatz > wäre gewesen, die Chipbezeichnungen herauszubekommen, sich die > Datenblätter dafür zu besorgen und damit zu sehen, was für eine > Schnittstelle hier überhaupt implementiert worden ist. Das kann alles > sein: USB, SATA, MMC,... Durch Messen hätte man dann das Pinout > rausfinden können. > So hast Du nur die Chance, keine zu haben. Vergiss das ganze einfach. > fchk ich beschrieb, daß das ganze nicht geht, aber helfen beigefügte pdfs weiter?
Beitrag #6813754 wurde von einem Moderator gelöscht.
Was bist Du denn für'n Trollo? Glaubst Du ernsthaft, nach so einer Bregenpanne noch Hilfe zu bekommen? Meine Güte...
Schwierige Sache, wen könnte man denn im Internet fragen wenn man nur das weiß was auf der Platine steht? Hm ... wir haben das 21. Jahrhundert, wo könnte man die Bezeichnungen bloß eintippen? Edith sagt mir gerade es sei SATA da sich die Geschwindigkeit durch Installation der Intel AHCI Treiber erhöhe und Windows die Platte als SATA Platte erkenne.
:
