Hallo meine Lieben, gibt es im EAGLE die Möglichkeit über sheets hinaus nach Net's (Verbindungen) zu suchen und die irgendwie zu finden? Zur Zeit exportiere ich den Schaltplan als PDF und suche einfach im Acrobat nach den Bezeichnungen der Nets. folgende "option" kenne ich bereits - mit dem tool "show" die Verbindung doppelklicken dann wird die "überall" rot - das aber so unübersichtlich - die Software heißt zwar Eagle - ich habe aber keine Adleraugen! selbst auf dem gleichen sheet ist das kaum zu sehen! - zusätzlich "hohen Kontrast" in den Einstellungen aktivieren bringt auch wenig! aber das ja alles keine Option! gibt es andere Möglichkeiten auch noch? Weiß nicht wer die Logosoft von Siemens kennt, dort trennt man ja Verbindungen einfach auf, und kann die mit nem Rechtsklick verbinden kann ja nicht sein dass das Eagle da so umständlich ist,.. noch ne Frage am Rande, bekommt man aus dem Eagle alle Nets als Liste raus um zB z schauen ob man sich mal vertippt hat (wenn man sich zwei mal vertippt gibt es im DRC check auch keine Fehlermeldung von wegen - offene Verbindung) LG Florian
Was ist da umständlich? Es gibt die Funktion "Umbenennen" die funktioniert nicht nur bei Bauelementen sondern auch bei Netzen. Da geht eine Box auf wo der aktuelle Name angezeigt wird und man ihn bei Bedarf auch ändern kann. Dann wäre da noch die Labelfunktion, womit man den Namen direkt an die Verbindung schreiben kann. Schon mal was von der Exportfunktion gehört? Die gibt es unter "Datei" und die kann u.a. auch Netzlisten und noch einiges anderes mehr.
Flo R. schrieb: > bekommt man aus dem Eagle alle Nets als Liste EXPORT NETLIST filename; ups zu langsam
:
Bearbeitet durch User
Flo R. schrieb: > die Software heißt zwar Eagle - ich habe aber keine Adleraugen! > selbst auf dem gleichen sheet ist das kaum zu sehen! Hintergrund auf schwarz, dann leuchten die Leitungen geradezu heraus.

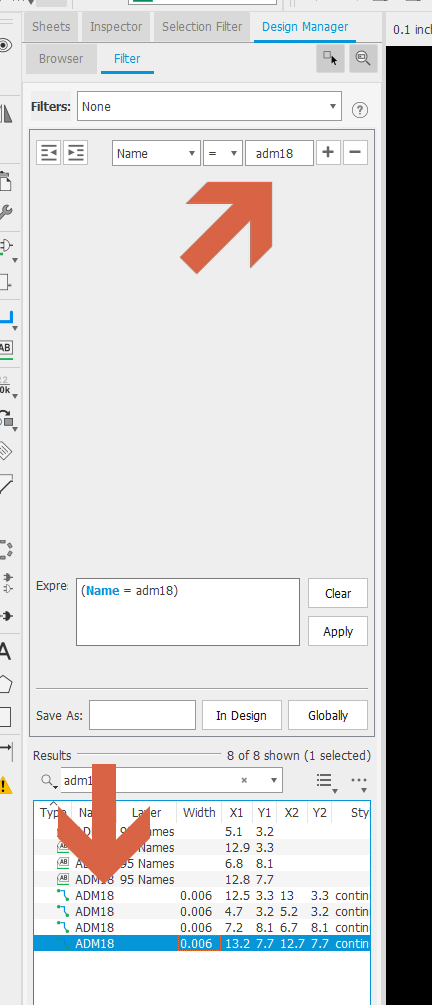

Flo R. schrieb: > gibt es im EAGLE die Möglichkeit über sheets hinaus nach Net's > (Verbindungen) zu suchen und die irgendwie zu finden? in der 'Design Manager' Ansicht sind doch eine Menge Optionen zur Suche nach Elementen, z.B. Filter nach Name und Type=Wire, das findet auch über mehrere Sheets hinweg. Nur wenn ich dann in den Results suchen möchte tut sich nix, ist das bei dir auch so?
Wolfgang schrieb: > Flo R. schrieb: >> die Software heißt zwar Eagle - ich habe aber keine Adleraugen! >> selbst auf dem gleichen sheet ist das kaum zu sehen! > > Hintergrund auf schwarz, dann leuchten die Leitungen geradezu heraus. ja ist ein wenig besser,.. aber auf ner A2 Zeichnung muss man da schon ein bisschen suchen, vorallem wenn man 13 sheets hat... zur Suche habe ich gerade gesehen dass man klarerweise auch nach net namen suchen kann im Design Manager / Filter Name= das ist angenehm, das könnte man bei Strg+F Suche auch so machen!
:
Bearbeitet durch User
Flo R. schrieb: > aber auf ner A2 Zeichnung muss man da schon > ein bisschen suchen, vorallem wenn man 13 sheets hat... Dann ist deine Zeichenart eines Schaltplans ungünstig. Ich hatte schon Pläne mit 30 und mehr Seiten (nicht mit Eagle!), auf denen kein Netz seitenübergreifend vorkam - Ausnahme natürlich GND und VCCs, die aber eh global definiert waren. Wenn dich interessiert, was ich meine, dann lies mal in dem Beitrag Beitrag "Hardware-Designtipps des Monats: Der Schaltplan" meine Kommentare und Einwände. Zugegeben, das ist etwas aufwändiger zu bewerkstelligen, dafür ist das Ergebnis maximal übersichtlich. Ansonsten ist eine sichere Möglichkeit nur über die Kontrolle der ASCII-Netzliste möglich um herauszufinden, welches BE an welchem Netz hängt.

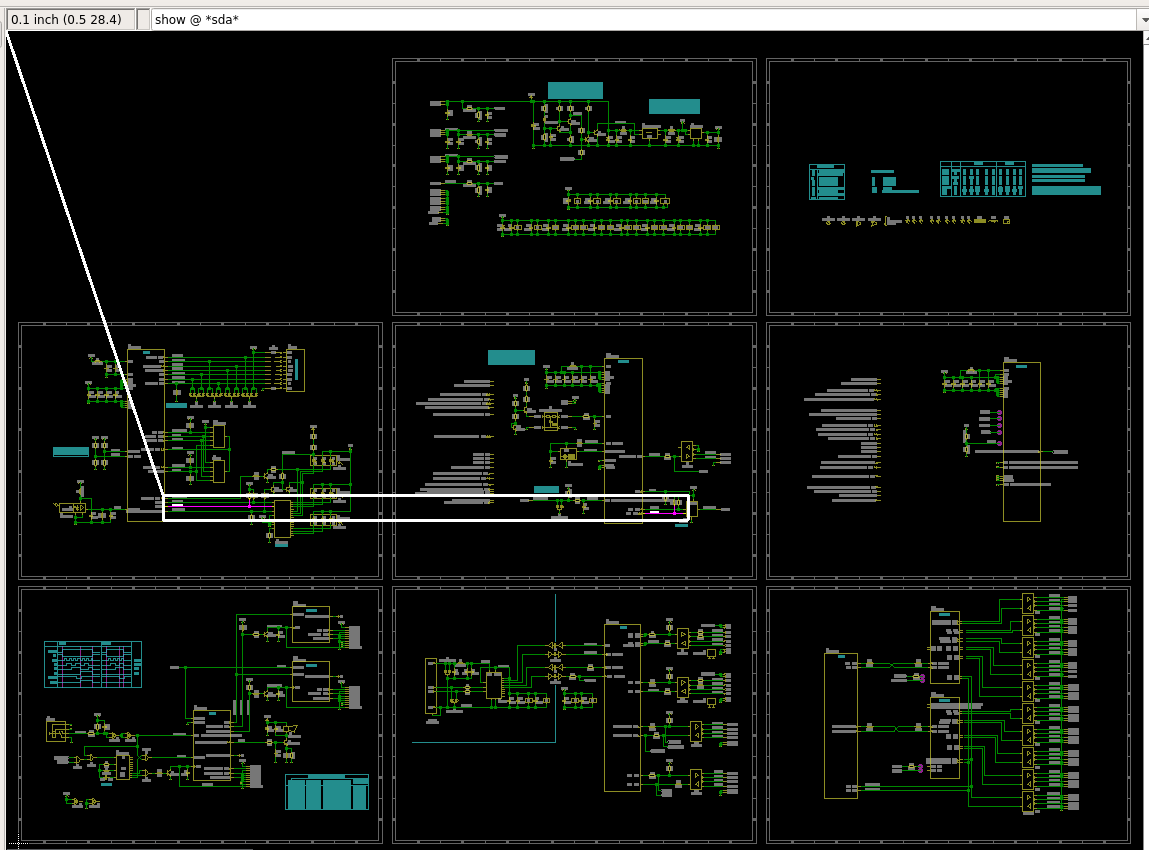

Flo R. schrieb: >> Hintergrund auf schwarz, dann leuchten die Leitungen geradezu heraus. > > ja ist ein wenig besser,.. aber auf ner A2 Zeichnung muss man da schon > ein bisschen suchen, vorallem wenn man 13 sheets hat... da geht noch mehr; mit "set palette" kann man jede Farbe individuell einstellen, also den Kontrast zwischen normal und leuchtend erhöhen. Im Beispielbild werden mit "show @ SDA*" zwei verschiedene I2C-Netze erleuchtet und ein Rechteck um die Fundstellen gezeichnet. Man kann auch mehrere Seiten auf einem Bildschirm haben, mit 9 Seiten geht das noch einwandfrei. Technisch sieht man immer nur ein sheet, aber man kann ja mehrere Frames in ein sheet verschieben. Solange eine Schaltung nicht wenigstens 3/4 fertig ist, benutze ich immer nur ein sheet, aber ziemlich bald schon eine seitenweise Aufteilung wie im Anhang.
:
