Forum: Analoge Elektronik und Schaltungstechnik Kennt jemand dieses Schaltzeichen


Kennt jemand dieses Schaltzeichen
von Aaron K. (aaron_b_k)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hi,

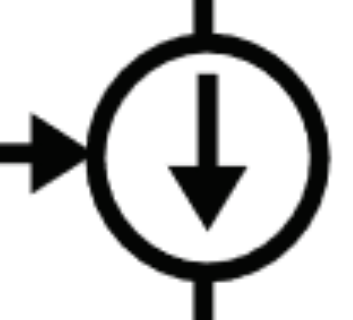

ich bin bei meiner Recherche zum MIC5021 auf das im Anhang befindlich
Schaltsymbol gestoßen. Es stammt aus dem Functional Block Diagramm des
MIC5021 Datenblatts:

https://www.mouser.de/datasheet/2/268/MIC5021_High_Speed_High_Side_MOSFET_Driver_with_Ch-2887769.pdf

Kann mir jemand helfen was das heißt?

: Verschoben durch Moderator
Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Kennt jemand dieses Schaltzeichen
von Franko P. (sgssn)

Lesenswert?
• ▲
▼
Konstantstromquelle, und wohl einstellbar

Gruß

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Kennt jemand dieses Schaltzeichen
von H. H. (Gast)

Lesenswert?
• ▲
▼
Franko P. schrieb:
> Konstantstromquelle, und wohl einstellbar

So ist es.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Kennt jemand dieses Schaltzeichen
von Aaron K. (aaron_b_k)

Lesenswert?
• ▲
▼
Danke hat mir weitergeholfen :)
