Aufklärung Netzteil /Mosfet

[Artur B. (peug408)]

Hallo,

Ich hätte mal eine Frage die mich seit Tagen belästigt.

Ich hatte hier ein Netzteil aus einer LED Lampe, dieses ist schon vor
langer Zeit gestorben und lag einfach herum.

Ich habe dann angefangen die Bauteile auszulöten (könnten ja noch
nützlich werden)

Beim genauer betrachten fiel mir auf das bei einem MosFET  (12n65kl) die
source und drain verbunden waren also eine Brücke.
Bei Gate lag ein 47kOhm Widerstand davor.

Was steckt steckt denn dahinter? Das macht den MosFET als Schalter ja
komplett unnötig.


Oder hab ich einen Denkfehler?

[Jörg R. (solar77)]

Artur B. schrieb:
> Oder hab ich einen Denkfehler?

Vermutlich.

[H. H. (Gast)]

Jörg R. schrieb:
> Artur B. schrieb:
>> Oder hab ich einen Denkfehler?
>
> Vermutlich.

Sogar ganz sicher.

[Sven D. (sven_la)]

Schau dir mal das Datenblatt des Transistors an und den internen Aufbau.
Vielleicht misst du dann nochmal an deinem Exemplar und findest heraus
was du gemessen hast.

[PC-Freak (Gast)]

Oder Du setzt hier mal ein 'aussagekräftige' Bild rein, wo das
Wesentliche erkennbar ist.

[MaWin (Gast)]

Artur B. schrieb:
> Beim genauer betrachten fiel mir auf das bei einem MosFET  (12n65kl) die
> source und drain verbunden waren also eine Brücke.

Auf der Platine oder beim Nachmessen des ausgelöteten Bauteils ?

Das war ja auch defekt.

[Artur B. (peug408)]

Ja die pins waren auf der Platine verbunden, genauer gesagt auf der
Unterseite zusammen verlötet.

Ich kann ja mal das Teil suchen und ein Bild davon machen.

Edit:

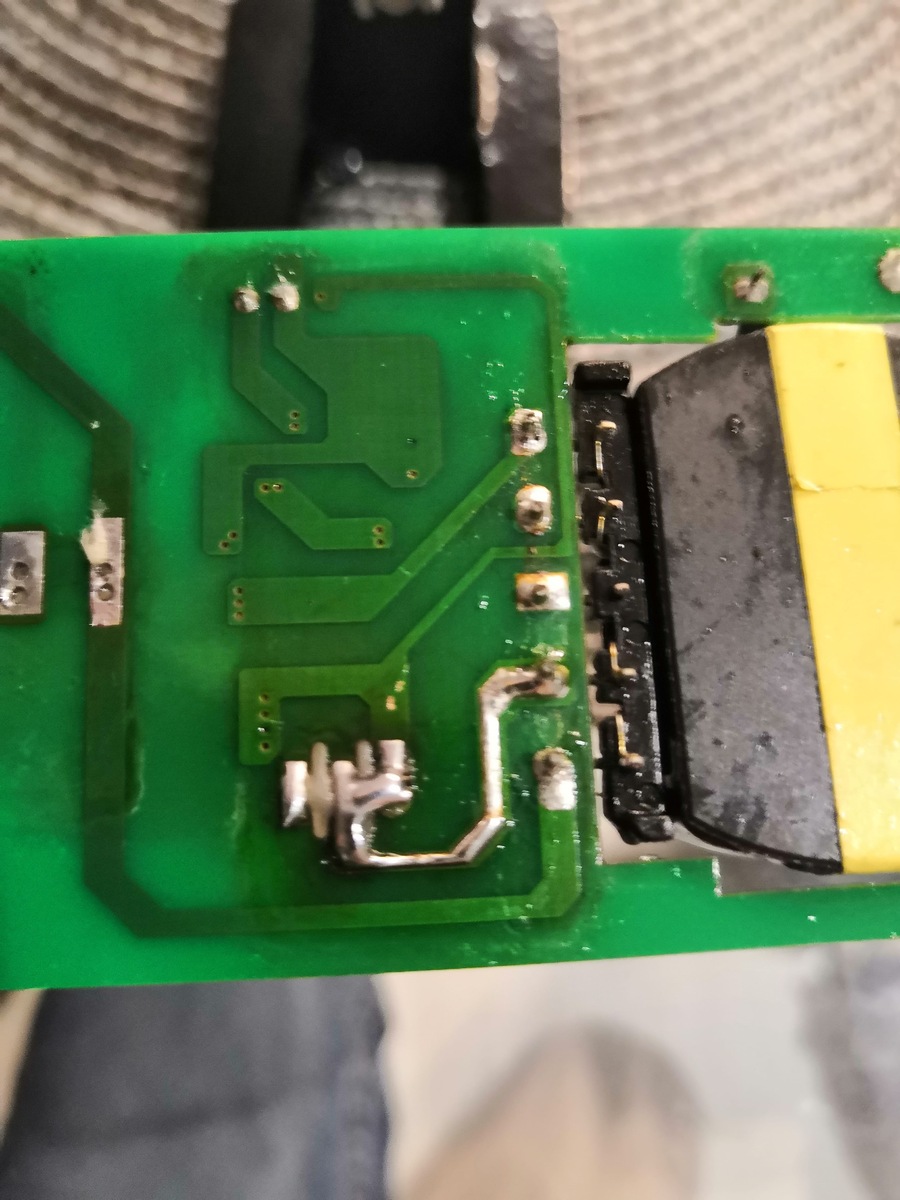

Hab jetzt ein Bild davon gemacht, so sah das aus.

Wenn ich die Platine umdrehe dann ist es von links nach rechts der
zweite und dritte pin.

Auf der Platine gemessen => KS, ausgelötet und die pins einzel gemessen
negativen pol auf den mittleren pin und den positiven auf den ganz
rechten.
Da kriege ich 0,4mOhm raus
Zwischen Gate und Source kein Durchbruch!

[Jörg R. (solar77)]

Artur B. schrieb:
> Ich hatte hier ein Netzteil aus einer LED Lampe, dieses ist schon vor
> langer Zeit gestorben und lag einfach herum.

Artur B. schrieb:
> Ja die pins waren auf der Platine verbunden, genauer gesagt auf der
> Unterseite zusammen verlötet.

Vermutlich hat jemand an dem Teil rumgebruzelt.

Ich frage mich welche Hilfe Du hier erwartest?

[Vorname N. (mcu32)]

Stell mal auf Diodentest und miss nochmal.

[Patrick L. (Firma: S-C-I DATA GbR) (pali64)]

So wie das aussieht hat der Hersteller  Versionen auf eine Platine
gemacht, Eine Schaltbare und eine die Nicht schaltbar ist.
Anstelle dass man den FET nicht bestückt, hat mann einfach dazu eine
Lötbrücke vorgesehen, den das sieht nach Lötbrücke aus die extra dazu
gemacht ist die Pin kurzschließen, in den man einfach ein Löt-pfropfen
drauf macht.

Wär mal eine Erklärung dafür. Wie Sinn-frei die ist weis man erst wenn
man auch das Bauteil kennt welches darauf verbaut ist.
Eine andere Möglichkeit für die ominöse Lötbrücke wäre auch das man 2
verschiedene Typen bestücken kann.

Aber eben ohne alle Informationen, ist das ein Ratespiel.
