Was für ein Bauteil ist das?

[Georg B. (hagechba)]

Hallo Elektronikergemeinde,
nach ca. 40 Jahren Berufserfahrung habe ich schon vieles gesehen und
verarbeitet, aber was mir bei einer Entrümpelung jüngst in die Finger
kam, das kann ich überhaupt nicht einordnen - siehe Bild.
Die Dinger sind wohl gepolt (rot - blau), der Hersteller ist AEG und
wenn ich mich an anderen Bauteilen dieser Sammlung orientiere müssten
sie grob aus den 50/60er-Jahren stammen.

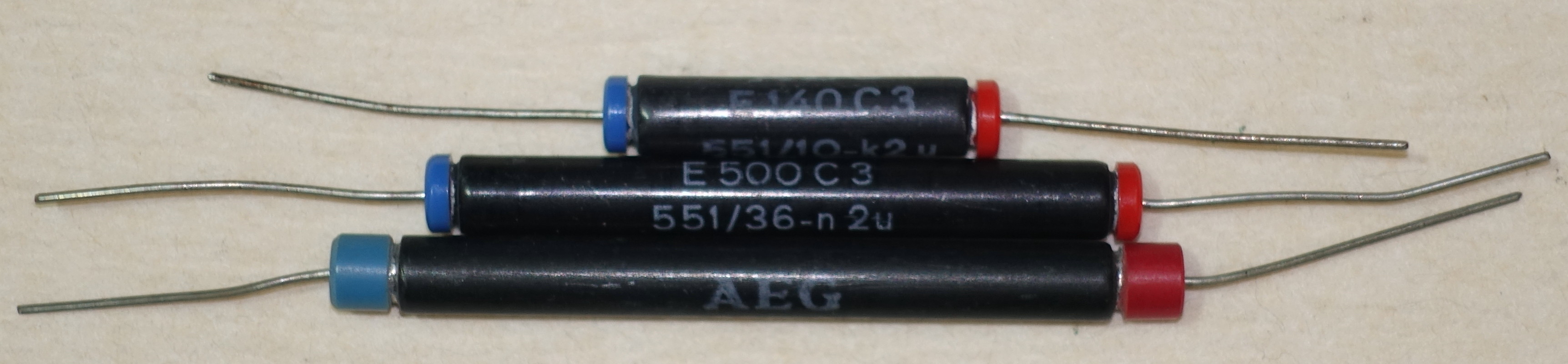

Aufschrift:
AEG   E 140 C 3    551/10-i 2u
AEG   E 500 C 3    551/36-n 2u
AEG   E 360 C 5    501/26-llu
Maße: etwa 3-4cm lang

Im Netz ist so gut wie nichts zu finden. Ein einziger Hinweis deutet in
Richtung "Stabgleichrichter" (was auch immer das sein mag), dort sind
aber keinerlei Daten hinterlegt.

Nun bin ich sehr gespannt, ob mir hier vielleicht jemand weiterhelfen
kann!

Grüße,
Georg

[H. H. (Gast)]

Georg B. schrieb:
> Stabgleichrichter

Genau das, und da sind viele einzelne Selengleichrichterplättchen in
Reihe geschaltet.

[Georg B. (hagechba)]

Der Hammer: kaum gepostet, und schon ist die Antwort da!
Vielen Dank!!!

Dann stimmt das also.
Und es war zu lesen, dass man die nirgends mehr kriegt ...von wegen: ich
kenne da jemanden, der noch ein paar davon hat ;-)

Grüße,
Georg

[Georg B. (hagechba)]

H. H. schrieb:
> Georg B. schrieb:
>> Stabgleichrichter
>
> Genau das, und da sind viele einzelne Selengleichrichterplättchen in
> Reihe geschaltet.

hhinz,
kennst du vielleicht irgendwelche technische Daten von den Dingern oder
kannst mir sonstwas dazu sagen? Sind die für hohe Spannungen, also
Röhrentechnik?

[Mark S. (voltwide)]

Ich denke mal E140 C3 = 140V 3mA usw. Das Selengeraffel kannst Du bequem
durch eine einzelne 1N4007 ersetzen.

[H. H. (Gast)]

Die erste Zahl ist die Nennspannung in V AC, die zweite der Nennstrom in
mA.

[H. H. (Gast)]

Mark S. schrieb:
> Ich denke mal E140 C3 = 140V 3mA usw. Das Selengeraffel kannst Du
> bequem
> durch eine einzelne 1N4007 ersetzen.

Vorsicht! Die Siliziumdiode hat eine weit geringere Flussspannung und
einen viel kleineren ESR.

[Karl B. (gustav)]

Mark S. schrieb:
> Das Selengeraffel kannst Du bequem
> durch eine einzelne 1N4007 ersetzen.

Hi,
und unzählige Beiträge in Röhrenradioforen, dass das als Direktersatz
nicht 100%-ig klappt.
OT
BTW:
Die Anodenspannung ist bei Si-Gleichrichtern um etliche Prozent zu hoch
und muss durch einen Extra Hochlastwiderstand wieder "vernichtet"
werden.
Es sei denn, man wickelt den Netztrafo neu mit etwas weniger Windungen
auf der Sekundärseite (Anodenspannung).
Ich hab's anders gelöst. Trafowicklung für Gittervorspannung (20V) anti
in Reihe. Gegenphasig. Dadurch wird Anodenspannung wieder was kleiner.
/OT
Abgesehen ist der Inrush-Current bei den Si-Dioden größer.
Man sollte vielleicht besser eine für 50A Kurzzeitstrom nehmen.
Ich nehme mindestens 1N5408 keine 1N4007.
Bei Selen sieht die Kennline anders aus. Da hatte man das Problem so
nicht.

ciao
gustav

[Nichtverzweifelter (Gast)]

E = "Einweggleichrichter"

C = current.

Aufgrund des sehr geringen Laststroms von lediglich 3mA fanden diese
freitragenden Gleichrichter praktisch nur bei Geiger-Müller-Zählrohren
ihre Anwendung.

[Hp M. (nachtmix)]

Georg B. schrieb:
> AEG   E 140 C 3    551/10-i 2u ;
E(inweggleichrichter), 140V Trafospannung, C(apazitive Last), 3mA

> AEG   E 500 C 3    551/36-n 2u
500V~

> AEG   E 360 C 5    501/26-llu
360V~ 5mA

[Rainer Langholz (Gast)]

Mark S. schrieb:
> Ich denke mal E140 C3 = 140V 3mA usw. Das Selengeraffel kannst Du
> bequem
> durch eine einzelne 1N4007 ersetzen.

Dann aber bitte auch einen kleinen Kondensator (Keramik oder was ähnlich
schnelles) von meinetwegen mehr als 10 nF parallel schalten, sonst
könnten sich Störungen bei der Gleichrichtung ergeben.

[Rainer Z. (netzbeschmutzer)]

Entscheidend ist nach Ersatz mit Siliziumdiode der zusätzliche
(Last-)Widerstand, zumal sich zusätzlich auch die Netzspannung von 220 V
auf 230 V in der Zwischenzeit erhöht hat. Da kommen so manche
Röhrenendstufen sonst ins Schwitzen.

[Nichtverzweifelter (Gast)]

Bei 3mA kommt überhaupt nichts und niemand in Schwitzen.

[Rainer Z. (netzbeschmutzer)]

Bei 3 mA kommt vermutlich nix ins Schwitzen, mein SABA Freiburg 15 hat
allerdings einen Selengleichrichter B 250 C 185.

[Georg B. (hagechba)]

Liebe Leute,
ich kann nur staunen...
vielen Dank!

Die Dinger werde ich mal auf ebay anbieten - vielleicht kann´s ja jemand
brauchen.

[Stefan M. (derwisch)]

Diese Bauform habe ich auch noch nicht gesehen.
Stabgleichrichter habe ich auch noch, aber das sind helle Keramikrohre
mit Endkappen ähnlich einer Schmelzsicherung.
Nur viel größer natürlich...

[Asdf Q. (Gast)]

Stefan M. schrieb:
> Stabgleichrichter habe ich auch noch, aber das sind helle Keramikrohre
> mit Endkappen ähnlich einer Schmelzsicherung.
> Nur viel größer natürlich...

Die kenne ich eher für höhere Spannungen. Z.B. TV-18 für die
Nachbeschleunigungsspannung beim Fernseher.

[Wolfgang (Gast)]

Georg B. schrieb:
> ... müssten sie grob aus den 50/60er-Jahren stammen.

Georg B. schrieb:
> Sind die für hohe Spannungen, also Röhrentechnik?

Gab es damals schon etwas anderes? ;-)

H. H. schrieb:
> Selengleichrichterplättchen

Vorsicht bei Überlast.
Für die Dinger galt der Spruch: "gleich riecht er - schon stinkt er"

[Georg B. (hagechba)]

> Für die Dinger galt der Spruch: "gleich riecht er - schon stinkt er"

Ja stimmt, den Spruch kenne ich auch noch. Und ich hatte damals bei
einem uralten Batterieladegerät auch mal das olfaktorische Erlebnis...
übelst!
