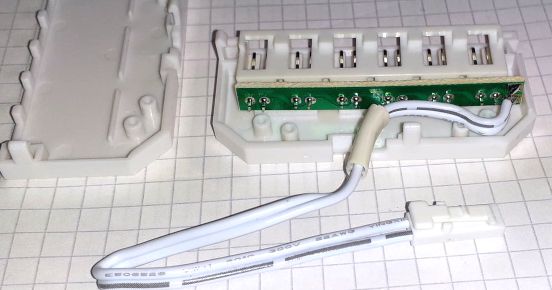

Hallo zusammen, für mein Kleinspannungsnetz habe ich, ähnlich wie die LED-Stripes-Verbinder des schwedischen Möbelhauses, den im Anhang abgebildeten Verteiler erworben. Nun benötige ich jede Menge (100) Stecker-Buchsen die ich an all meine Verbraucher anschließen kann um sie dann an diese Verteiler anzuschließen. Meine bisherige Suche nach den Buchsenkontakten und den Buchsengehäusen für diese Steckverbinderserie verlief bisher erfolglos. Gehandelt werden diese Stecker als LED-Lampen-Verteiler mit dem Zusatz AMP. Bisher konnte ich nur vorkonfektionierte Kabel mit Buchsenkontakten oder Verlängerungskabel entdecken, die horrend teuer sind. Einzelkontakte (und 2-polige Buchsengehäuse) zum selbstkonfektionieren konnte ich nicht entdecken. Einer unbestätigten Quelle zufolge stammen diese Steckverbinder nicht von AMP sondern von Dupond. Aber auch dort wurde ich bisher nicht fündig. Wer kann mir mit Infos weiterhelfen? Gruß Ralf
Angehängte Dateien:
-
30 KB -
28 KB
Such mal nach "JST (SM)" je nach Pitch (Pinabstand 2,54mm) https://www.amazon.de/dp/B087M1M2HC Wie ich gerade sehe, verkaufen sie beim ama bereits alles mögliche als "JST" Sollten das aber LED-Stripes-Verteiler sein, solltest nach LED-Stripes-Steckern suchen -- aber 2-pin-Stripes ? Oder ist das für 12V-Halogen-LED ? Notfalls müßtest aus solchenen Mehrpol-(JST) eine Kabelpeitsche machen. Man kann nicht -irgendwelche- Verteiler kaufen, ohne die Stecker.
Ralf S. schrieb: > Wer kann mir mit Infos weiterhelfen? Welche Abmessungen und welchen Pin-Abstand haben die gesuchten Steckverbinder? Du darfst auch selber suchen ;-) https://www.te.com/usa-en/plp/amp-connectors/Zn60Y30Dq.html
Wie ich gerade sehe, ist das ein "unregelmäßiger Spezial-Stecker" mit einer Ausnehmung auf einer Seite als "zusätzlicher" Verpolschutz. Falls du zu viele davon gekauft hast, müßtest beim Verkäufer nachfragen - oder gleich retournieren. Und danach auf irgendein Crimp-System umsteigen.
Rudi Ratlos schrieb: > Wie ich gerade sehe, ist das ein "unregelmäßiger Spezial-Stecker" > mit einer Ausnehmung auf einer Seite als "zusätzlicher" Verpolschutz. > > Falls du zu viele davon gekauft hast, Ja, die Steckerkodierung wird auch noch farblich unterstützt. Schwarze Stecker haben eine andere Kodierung wie weiße Steckverbinder. Ich habe zunächst nur einen Verteiler gekauft um mich mit dem System auseinander zu setzen. Aber da diese Stecker sich im Handel befinden müssen sie zwangsläufig (und die Einzelteile) auch produziert worden sein, logisch. Gruß Ralf
Wolfgang schrieb: > Du darfst auch selber suchen ;-) > https://www.te.com/usa-en/plp/amp-connectors/Zn60Y30Dq.html Ich habe schon gesucht und wurde bislang noch nicht fündig. Und wie ich schrieb, ist die Bezeichung AMP wohl irreführend verwendet worden. Angeblich sei Dupont der Hersteller der Komponenten. Und ehe ich mir den Wolf suche frage ich doch erstmal nach ob jemandem dieser Steckverbinder untergekommen ist - logisch, oder? Gruß Ralf

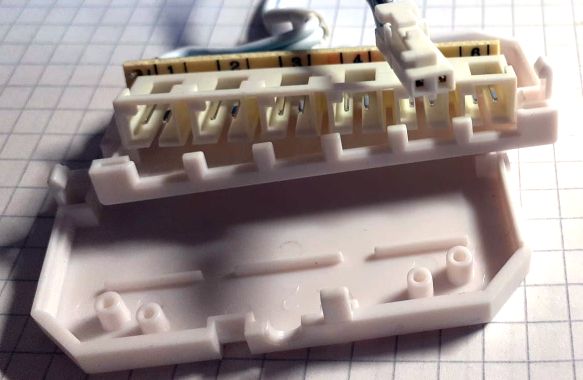

Wolfgang schrieb: > Welche Abmessungen und welchen Pin-Abstand haben die gesuchten > Steckverbinder? Pinabstand ca. 2,5 oder 2,54 (am wahrscheinlichsten) mm. Die exakten Maße kann ich ja mal ausmessen. Ich dachte so bei mir, dass eine Fotografie auf kariertem Papier ausreichen könnte. Ich werde mal Millimeterpapier benutzen udn ein paar bemaßte Skizzen erstellen. Gruß Ralf p.s. hier noch ein Link zu einem Anbieter der Verteiler https://german.alibaba.com/product-detail/Dupont-2-54mm-pitch-AMP-led-62013168050.html
:
Bearbeitet durch User
Angehängte Dateien:
-
140 KB -
130 KB

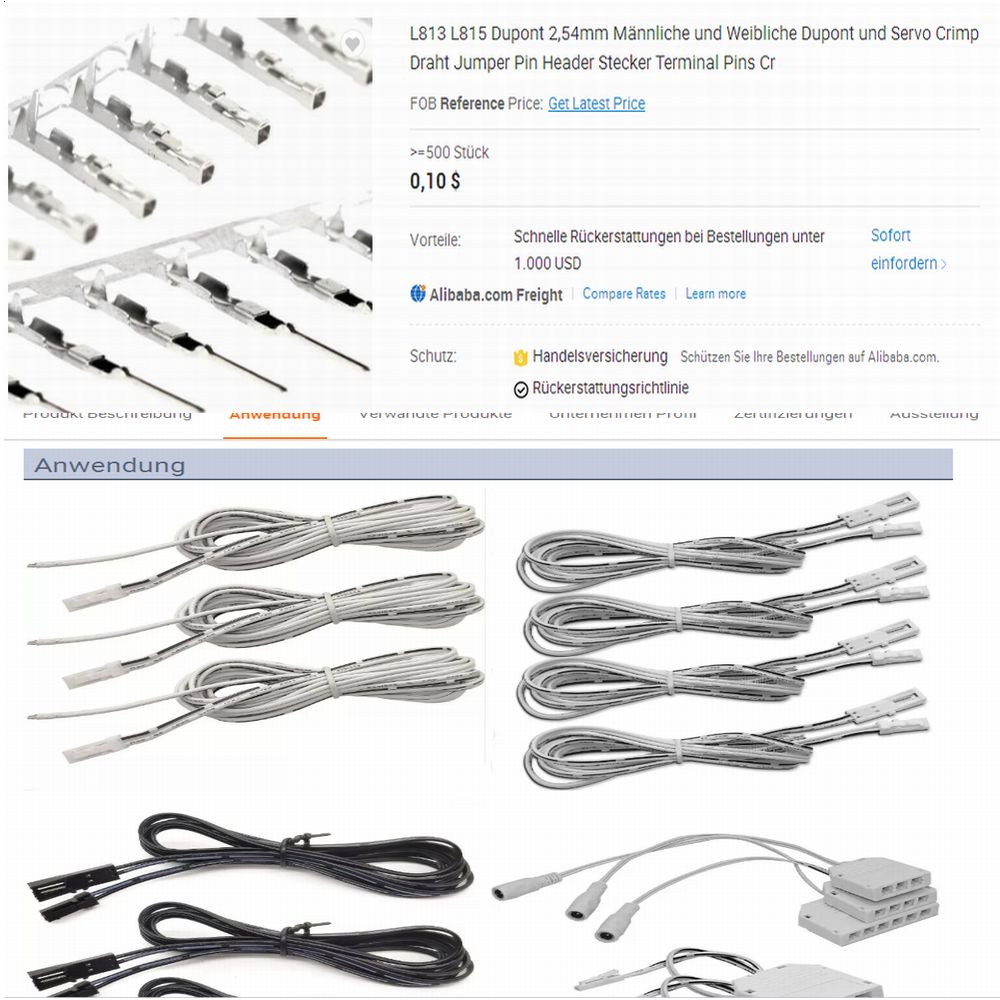

Ralf S. schrieb: > Angeblich sei Dupont der Hersteller der Komponenten. Nur um eventuell Suchenden die Suche zu verkürzen: ich hatte ja schon damals DuPont 813L als mögliche bezeichnung ausfindig gemacht, Suchtreffer siehe Anhang Beitrag "Re: Steckverbinder - Type gesucht" Was die Kontakte betrifft, hab ich damals anhand der Bezeichnung diese Kontakte gefunden, und dort ist bei Anwendung so ein Verteiler abgebildet(siehe Anhang2) https://german.alibaba.com/product-detail/l813-l815-dupont-2-54mm-male-and-female-dupont-and-servo-crimp-wire-jumper-pin-header-connector-terminal-pins-cr-62378535002.html?spm=a2700.7724857.normal_offer.d_image.16f25770mHB4bq Da in der Anzeige auch DuPont 2,54mm Steckergehäuse zu sehen sind, wie sie für PC/ CD Rom Audio Stecker benutzt wurden, habe ich als Kontakte auch die Möglichkeit nahegelegt, dass diese passen könnten. 2-polige Buchsengehäuse habe ich bisher noch nicht einzeln gesehen, aber such nätürlich aktuell auch garnicht
Ralf S. schrieb: > Ich habe zunächst nur einen Verteiler gekauft > Aber da diese Stecker sich im Handel befinden müssen sie zwangsläufig > (und die Einzelteile) auch produziert worden sein, logisch. Wenn du ihn nicht zurückgeben kannst, mußt ihn behalten. Freilich ist das produziert worden, wie man schon an dieser NASE sehen kann, ist das "Spezial-Zubehör" für "Spezial-firmen" die DICH abkassieren WOLLEN. Niemand produziert -grundsätzlich: inkompatible- Verbindungen. Weil wem willst das verkaufen ? Wenn der Verteilerverkäufer keine Stecker hat, kannst dir einen Wolf suchen. Such auf ama "JST" "Steckverbinder" etc. rein informativ. Da wird dir schwindlig davon , wieviele Steckervarianten es gibt. Und um welche Preise . Ich kann dir nur empfehlen, insbesondere auch aus Kostengründen, lass diesen Scheiß. Und such dir -für dich passende- verpolungssichere Stecker . Teure Crimpzange? Muß nich sein, kannst auch billich anlöten... Ich hab in meinem Hisense bei den Lautsprechern JST-SM-Steckverbinder drinnen, ich hab oft überlegt, aber mich nie entscheiden. SOll ich für diesen Preis , weil ich zu faul bin, zwei billige Cinch, die echt säckeweise da herumliegen, STATTDESSEN reinzubauen
Der letzte Satz is wohl danebengegangen.. zwei Lautsprecheranschlüsse mit einem Umschalter nach außen verlegen . Wieviel Geld? sollen oder dürfen 2 St/Bu kosten ? Damit dort, wo die Sonne sowieso nie hinscheint , das noch 'original aussieht' ? Statt einfach schnapp den Seitenschneider zu bemühen. Dafür darf ich die Kiste nun wieder aufschrauben.
Ralf S. schrieb: > Angeblich sei Dupont der Hersteller der Komponenten. "Dupont" wird oft freizügig genutzt. Ich hab das auch oft gesehen bei 2,54mm Raster Verbindern "In some cases “DuPont connector” may refer to unrelated connector types which vaguely resemble the original design, however are significantly different in detail. Chinese reproductions of Molex SL / AMPMODU MTE and Molex CGrid III are some examples." http://www.mattmillman.com/info/crimpconnectors/dupont-and-dupont-connectors/ "DuPont L813/815"(wird man vielleicht nur China-Herstellr finden) oder "mini-amp" oder "Barthelme AR", ob es einen "originalen" Anbieter gibt, der das auch verkauft in kleinerer Menge?
pam schrieb: > "Dupont" wird oft freizügig genutzt. Ich hab das auch oft gesehen bei > 2,54mm Raster Verbindern DAS ist natürlich sehr gut zu wissen. Wahrscheinlich steht er als Synonym für leichte Kunststoffverbinder. Ich bin im übrigen gestern noch fündig geworden und habe die betreffende Produktgruppe entdeckt: https://german.alibaba.com/p-detail/Dongguan-1600467062551.html?spm=a2700.details.0.0.76ec7092KDj5Lo Nun werde ich mal anfragen. Logisch, dass ich die Mindestabnahmemengen ordern muss. 1000 Stk beim Hersteller werden mit an Sicherheit grenzender Wahrscheinlich wesentlich günstiger sein als 10 Verlängerungskabel bei einem Amazon-Händler. Danke für die Unterstützung Ralf
Ralf S. schrieb: > Nun benötige ich jede Menge (100) Stecker-Buchsen > ordern muss. 1000 Stk beim Hersteller Vorteilhaft: Dann brauchst keine weiteren Verteiler mehr kaufen, sondern kannst sie nebenbei produzieren und - verkaufen.
Rudi Ratlos schrieb: > Vorteilhaft: Dann brauchst keine weiteren Verteiler mehr kaufen, > sondern kannst sie nebenbei produzieren und - verkaufen. Au Backe - ich vermute ich habe mich etwas missverständlich ausgedrückt. Ich benötige nicht die Einbaubuchsen um Verteiler zu bauen, sondern die Stecker, um meine Verbraucher in die künftig gekauften Verteiler einstecken zu können. Es ist ja erwiesenermaßen Gehirnschmalzverschwendung, ein bereits funktionierendes Rad zweimal zu erfinden ;-) Gruß Ralf
Ralf S. schrieb: > Au Backe - ich vermute ich habe mich etwas missverständlich ausgedrückt. Ja, das ist blöd mit den Bezeichnungen allgemein. Auch wenn man die richtige Bezeichnung kennt(was auch bei TO der Fall sein könnte), so möchte man nicht mit diesen Begriffen verwirren und verlernt sie auch vielleicht Wikipedia: "Bei elektrischen Steckverbindungen unterscheidet man den männlichen Teil einer Steckverbindung (mit nach außen weisenden Kontaktstiften) vom weiblichen Teil (mit nach innen weisenden Kontaktöffnungen). Der männliche Teil wiederum ist ein Stecker, wenn er an ein Kabelende gehört, oder ein Einbaustecker, wenn er zum festen Einbau in ein Gerätegehäuse vorgesehen ist. Der weibliche Teil ist eine *Kupplung, wenn er an ein Kabelende gehört, oder eine Buchse, wenn er zum festen Einbau in ein Gerätegehäuse vorgesehen ist." Ralf S. schrieb: > Ich bin im übrigen gestern noch fündig geworden und habe die betreffende > Produktgruppe entdeckt: Möglichkeit wäre ja vielleicht noch, falls solche Dupont Classic Kontakte passen sollten: https://www.ebay.de/itm/203556489422?mkcid=1&mkrid=707-53477-19255-0&siteid=77&campid=5336449576&customid=&toolid=10001&mkevt=1 dann bei Alibaba ect nur Kupplungs-Gehäuse anzufragen und selber zu konfektionieren, falls sich das lohnen würde und falls die das überhaubt wollen
Ralf S. schrieb: > Nun werde ich mal anfragen. Logisch, dass ich die Mindestabnahmemengen > ordern muss. 1000 Stk beim Hersteller werden mit an Sicherheit > grenzender Wahrscheinlich wesentlich günstiger[...] Weiss nicht was genau jetzt L817(oder was allgemein als L813/14/15/16/17 angeboten wird) ist, aber hier gibt es "female plug" auch ab 100 Stück, falls evtl teurere Stückzahl gern in Kauf genommen wird https://www.alibaba.com/product-detail/3A-DuPont-L817-Male-And-Female_62352230995.html?spm=a2700.details.0.0.22295c1eU0ewKl
pam schrieb: > Weiss nicht was genau jetzt L817(oder was allgemein als L813/14/15/16/17 > angeboten wird) ist, aber hier gibt es "female plug" auch ab 100 Stück, so wie ich das verstehe, handelt es sich um ein Verlängerungskabel "DuPont L817 male and female plug wire" Gruß Ralf
Ralf S. schrieb: > so wie ich das verstehe, handelt es sich um ein Verlängerungskabel > "DuPont L817 male and female plug wire" Ich meinte eher, ich wisse nicht, was L817 ist. Ich hatte auch ein Verlängerungskabel angenommen, aber die eher niedrige Preisangabe(die sich warscheinlich nicht auf Stückpreis bei 100 bezieht) schien mir ausreichend attraktiv, um das als mögliche Option hier zumindest vorzustellen.
pam schrieb: > eher niedrige Preisangabe(die > sich warscheinlich nicht auf Stückpreis bei 100 bezieht) Die 16ct obere Grenze könnten sich natürlich auf 100Stk min beziehen, aber ich habe auch schon scheinbar inkonsistente Angaben gesehen bei solchen Plattformen, wo die Kosten für die Mindestmenge höher ausfällt als die oben angegebene Preisspanne
pam schrieb: > aber ich habe auch schon scheinbar inkonsistente Angaben gesehen bei > solchen Plattformen, wo die Kosten für die Mindestmenge höher ausfällt > als die oben angegebene Preisspanne Mal sehen was sich tut. Ich habe eine Anfrage gestellt die mir hoffentlich bald beantwortet wird. Dann weiß ich mehr. Ich halte Euch auf dem laufenden. Gruß Ralf
Ralf S. schrieb: > Au Backe - ich vermute ich habe mich etwas missverständlich ausgedrückt. Warum? schreibst ja St/Bu , baust die Buchsen in die Geräte, kannst die Kabel mit zwei Steckern ausstatten. Und sicher wirst noch weitere "Verteiler" brauchen, deren notwendige St/Bu-Belegung sich erst im Laufe der Zeit herauskristallisieren wird. Klein-Gehäuse gibts beim Tedi, action, usw. um ein paar Cent. Ich 'brainstorme' halt einfach weiter.. was mache ich mit dem Zeug und kann ich noch´n paar Cent sparen? Und was ist die praktikabelste Lösung? Hab ich mir dicke PROFI-Kupferfolie für Lautsprecherweichen gekauft, statt daß ich einfach einen 4mm² Einziehdraht (flachklopfe und) anlöte. Oder einfach LS-Kabel. Die billigste Variante ist oft auch die Brauchbarste Variante. (??) Leztztendlich habe ich mir einen Riesen-Packen billiger Lüsterklemmen besorgt, am Bauteileingang 1 Klemme und am -Ausgang immer 2 Klemmen. DENN es geht darum : Wie ändere ich einfach und schnell Bauteile und deren Zusammenschaltung ? Platinen oder Kupferfolien(?) kannst wegwerfen . Darüber solltest vor der Bestellung nachdenken, weil solches 'Spezielles' kann noch teuer werden.
Wenn wir jetzt schon beim Brainstorm sind - hier ein paar meiner Gedanken und wie ich auf diese STeckverbinder letztlich kam: a) wir haben hier bei uns jede Menge Geblinke, LED-Lichterketten, Dekozeugs, vorzugsweise meiner Frau, aber auch Dinge wie Ladegeräte für Smartphones, allerlei USB-gespeistes Gedöns. So manches wird hier angeschleppt und ist auch noch Batteriegespeist. SO kam irgendwann der Gedanke dass es ganz praktisch wäre, wenn ich bei den Nacht-lampen mit Bewegungsmeldern nicht regelmäßig die Batterien tauschen müsste oder die Akkus nachladen müsste. Auch das allabendliche Ritual, alles auszuschalten ging mir auf den Geist. Nun bin ich seit einiger Zeit auch noch am renovieren, die Bausünden des Vorbesitzers zu beseitigen und da schien es mir konsequent, mir ein zweites Stromnetz auf Kleinspannungsbasis einzubauen. Gedanklich als USV mit Solarlademöglichkeit und einem 120Ah-Akku als Puffer. Hierzu verlegte ich entlang der Fußbodenleiste diverse Leitungen, entsprechend der zu erwartenden Belastung und dem für mich zumutbaren Spannungsabfall unter Last im angepassten Querschnitt bis hin zu 2x16qmm der Hauptstränge. An bestimmten Stellen (dort wo erfahrungsgemäß die Kleinverbraucher sitzen) werden die Leitungen unterbrochen und ein, noch zu konstruierender Verteiler, mit etwas Schnick-Schnack-Elektronik (Sicherungen, Shelly o.ä....) drinnen, zwischen geschaltet. Damit kann ich dann bei Bedarf "Fernwirken". Die Hauptsorge waren jedoch die vielen Anschlusskäbelchen der Kleinverbraucher. Jeder meiner Kleinverbraucher soll, neben der erforderlichen Spannungsanpassung, auch noch ein Anschlusskäbelchen bekommen. Diese 2-adrige Leitung darf gerne in 2xo,2qmm ausgeführt sein. Üblicherweise kenne ich das so, dass alles was Spannung führt möglichst als Buchse (berührsicher) ausgeführt ist und die Steckerstifte der Verbraucher zugänglich sein dürfen. Leider hat es zB im Computerbereich so etabliert, dass die Pfostenleisten Saft führen und die Verbraucher wie LEDs, Lüfter etc. Buchsenkontakte erhalten. Hier macht es auch relativ wenig aus - geschlossenes Gehäuse, kein "unerfahrener" pfuscht dran herum etc. Hier zuhause ist die Situation etwas anders. Hier muss ich damit rechnen, dass Hausgetier, Kinder, Umwelt aka Staub und Dreck mit den Kontakten in Berührung kommen kann. Und dann will ich es ja meiner Frau ermöglichen ihr Geblinkel ohne mein zutun selbst anzuschließen. Lediglich den Umbau auf MEIN Stecksystem muss ich als Leistung erbringen. Und hier sind wir beim nächsten Punkt angelangt: es soll halt nicht exorbitant teuer werden. Andere Steckverbinder die womöglich meine Basisanforderungen (Stecker/Buchse) erfüllen und hinreichend klein sind, sind erheblich teurer als Pfostensteckverbinder-artiges. Und nun entdeckte ich diese Verteiler für die Illuminierung von Möbeln mit LEDs. Die kosten nicht die Welt und ich kann sie an die o.g. Verteiler (mit dem Elektronik-schnick-schnack) anlöten. Da mir meine Frau erfreulicherweise zugestanden hat, dass ein Teil meines Aufbaus sichtbar bleiben darf (ich liebe diese Frau!) war im Grunde alles geklärt - bis auf die Buchsen zum selbstancrimpen. Soweit ein wenig Selbstdarstellung meines Projekts. Gruß Ralf Rudi Ratlos schrieb: > Warum? schreibst ja St/Bu , baust die Buchsen in die Geräte, kannst die > Kabel mit zwei Steckern ausstatten. Und sicher wirst noch weitere > "Verteiler" brauchen, deren notwendige St/Bu-Belegung sich erst im Laufe > der Zeit herauskristallisieren wird. > Klein-Gehäuse gibts beim Tedi, action, usw. um ein paar Cent. > > Ich 'brainstorme' halt einfach weiter.. was mache ich mit dem Zeug und > kann ich noch´n paar Cent sparen? Und was ist die praktikabelste Lösung?
:
Bearbeitet durch User
Ralf S. schrieb: > Soweit ein wenig Selbstdarstellung meines Projekts. Hast eh alles gut durchdacht . Ich hab mir eh sowas Komplexes vorgestellt, weshalb ich mich fragte, > ein, noch zu konstruierender Verteiler, ob vorgefertigte Möbelhaus-5er-Verteiler 'optimal' sind. Diese 'hausinternen Kleinspannungsnetze' werden in nächster Zeit wohl deutlich mehr Bedeutung erlangen, Stichwort: eigener Solarstrom vom Dach . Ich wollte mir damals diese JST-SM eben auch deshalb kaufen: überall erhältlich - verpolungssicher - Verriegelung - 2/3/4/5-pol - Wofür auch immer du dich entscheidest, schlußendlich bei diesen Mengen, Viel Spaß mit deinem Haus-Netz !
Ralf S. schrieb: > Hier zuhause ist die Situation etwas anders. Hier muss ich > damit rechnen, dass Hausgetier, Kinder, Umwelt aka Staub und > Dreck mit den Kontakten in Berührung kommen kann. Aber der Verteiler auf Deinen Fotos ist doch auch nur eine spannungsführende Pfostenleiste mit etwas Gehäuse drumrum; ein Fitzelchen Alufolie oder einzelnes Litzendrähtchen, die da reinfallen reicht für einen netten Kurzschluß, von einem mit Büroklammer ausgerüsteten Kind gar nicht zu reden. Ralf S. schrieb: > Leider hat es zB im Computerbereich so etabliert, dass die > Pfostenleisten Saft führen und die Verbraucher wie LEDs, > Lüfter etc. Buchsenkontakte erhalten. Das stimmt zwar, nichtsdestotrotz sind sowohl Buchsenleisten im 2,54er Rastermaß als auch 2 bzw. besser 3 polige Steckergehäuse und passende Crimpkontakte problemlos und günstigst erhältliche Massenware; ein Reststück Streifenraster-Platine dazu und fertig ist Dein Verteiler. Drei Buchsenleisten nebeneinander und 3 polige Stecker lösen auch das Verpolungs-Problem ganz einfach: der Mittelkontakt ist Minus, die beiden äußeren Plus (oder umgekehrt) und schon ist es egal, wie herum man den Stecker einsteckt. Dabei reichts auch am Stecker nur einen der äußeren Stifte zu kontaktieren, solange alle 3 Stifte vorhanden sind und die Buchsenleiste bündig im Gehäuse befestigt ist, kann man die Stecker nicht ohne Gewaltanwendung verpolt einstecken.
