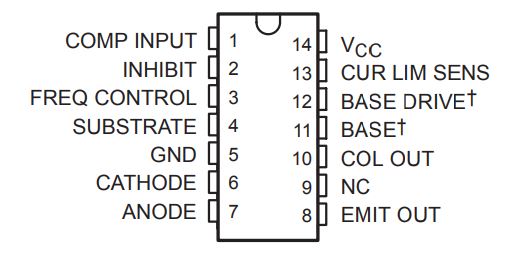

EAGLE lbr für TL497

[R. H. (snapper)]

Hallo

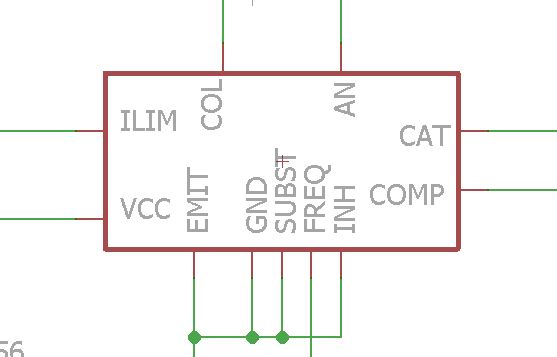

brauche eure Hilfe ! ich bekomme es leider nicht hin das sowohl im
Schaltplan als auch im Board die Pin-Nummern angezeigt werden. Eagle
bedienen ist eine Sache, mit dem LBR Editor umgehen eine Andere, braucht
man zum Glück ja nicht so oft ;-))

[Wolfgang (Gast)]

Im Symbol könntest du bei den Pins "Visible" auf "on" stellen.

[Teo D. (teoderix)]

Und im Editor-Fenster unter Optionen/Einstellungen/Verschiedenes das
Häkchen von "Pad-Nahmen anzeigen" setzen.

[R. H. (snapper)]

kein Erfolg :-(
Pad-Namen anzeigen ist an !
Pin Visible geht nur off, pad, pin und both !?

wäre vllt. einfacher wenn mir mal eben jemand direkt die LBR ändert !?
Eagle V7.7.0

[Christian E. (cerker)]

Stells auf BOTH.

PIN -> Der Signalname, wie COL, ANT, CAT, COMP
PAD -> Die Nummer des Pads im Board
BOTH -> beides
OFF -> Garnix

Gruß,
Christian

[Wolfgang (Gast)]

R. H. schrieb:
> Pin Visible geht nur off, pad, pin und both !?

Sorry, hätte besser schreiben sollen: nicht "off".
Such dir aus, welche von den drei verbleibenden Möglichkeiten deine
Ansprüche erfülle.

p.s.

R. H. schrieb:
> ... mit dem LBR Editor umgehen eine Andere, braucht
> man zum Glück ja nicht so oft ;-))

Leider, sonst würden manche Leute seine "Geheimnisse" plötzlich kennen.

[H. H. (Gast)]

In deiner lbr findest du:


<symbol name="TL497-ST">
<wire x1="15.24" y1="-7.62" x2="15.24" y2="7.62" width="0.4064"
layer="94"/>
<wire x1="15.24" y1="7.62" x2="-15.24" y2="7.62" width="0.4064"
layer="94"/>
<wire x1="-15.24" y1="7.62" x2="-15.24" y2="-7.62" width="0.4064"
layer="94"/>
<wire x1="-15.24" y1="-7.62" x2="15.24" y2="-7.62" width="0.4064"
layer="94"/>
<pin name="AN" x="5.08" y="10.16" visible="off" length="short"
rot="R270"/>
<pin name="CAT" x="17.78" y="2.54" visible="off" length="short"
rot="R180"/>
<pin name="COL" x="-5.08" y="10.16" visible="off" length="short"
direction="out" rot="R270"/>
<pin name="COMP" x="17.78" y="-2.54" visible="off" length="short"
rot="R180"/>
<pin name="EMIT" x="-7.62" y="-10.16" visible="off" length="short"
direction="out" rot="R90"/>
<pin name="FREQ" x="2.54" y="-10.16" visible="off" length="short"
rot="R90"/>
<pin name="GND" x="-2.54" y="-10.16" visible="off" length="short"
direction="in" rot="R90"/>
<pin name="ILIM" x="-17.78" y="2.54" visible="off" length="short"/>
<pin name="INH" x="5.08" y="-10.16" visible="off" length="short"
rot="R90"/>
<pin name="SUBST" x="0" y="-10.16" visible="off" length="short"
direction="in" rot="R90"/>
<pin name="VCC" x="-17.78" y="-5.08" visible="off" length="short"
direction="pas"/>


Dort einfach visible="off" durch visible="pad" ersetzen.

[Teo D. (teoderix)]

Im Symbol Editor, auf "Change" klicken, gewünschte in "Visible"
auswählen und alle Pins anklicken.... Feddig.

[R. H. (snapper)]

Danke, aber hatte es inzwischen schon selber gefunden,
der Trick war das man die LBR neu laden musste ;-)
