Suche Display 16x2 DIP

[Daniel C. (dan1el)]

Hallo,
hat zufällig jemand ein Display wie das hier über?
https://www.reichelt.de/lcd-display-mit-standardcontroller-print-montage-lcd-162-dip-p44903.html?&trstct=pos_12&nbc=1

Die Anschlusspins sind zweireihig auf der Unterseite ausgeführt.

Wenn ja, bitte Preisvorstellung rüberschicken!


PS: Die üblichen 16x2-Displays sind leider wegen der rundum
überstehenden Platine zu groß für das Projekt.

[Daniel C. (dan1el)]

Diese Displays sind anscheinend ziemlich selten. Außer Reichelt habe ich
bisher keine Quelle finden können. Kommt das hin?

[Patrick L. (Firma: S-C-I DATA GbR) (pali64)]

Ich müsste mal nachschauen ich habe irgend wo solche Displays aber bin
nicht sicher ob sie 12x2 oder 16x2 sind die hatten wir mal vor ca 15
Jahren in Expander verbaut.

[Carsten-Peter C. (carsten-p)]

Hallo,
vielleicht bei Pollin
https://www.pollin.de/search?query=display
Gruß Carsten

[Thorsten S. (thosch)]

Du kannst die Teile auch bei Mouser oder DigiKey kaufen, dort kosten die
allerdings mehr, als bei Reichelt!

Natürlich bekommt man die auch im Shop des Herstellers:
https://shop.lcd-module.de/catalogsearch/result/?q=DIP162

Aber günstiger als bei Reichelt wird wohl nix, jedenfalls nicht bei
Einzelstücken.

[Jörg R. (solar77)]

Daniel C. schrieb:
> hat zufällig jemand ein Display wie das hier über?

Du solltest schon genau angeben wie groß das Display sein soll/darf. Das
Verlinkte hat 6,68mm Ziffernhöhe. Das ist größer als viele Displays die
nur 4,75mm ZH haben.

[Veit D. (devil-elec)]

Hallo,

@ Jörg

Er sucht doch genau das EA DIP162. Das hat genau diese Eigenschaften mit
Schrifthöhe 6,68mm. Da gibt es keine Verwechslung. Ich habe das Teil
auch.

[Jörg R. (solar77)]

Veit D. schrieb:
> Er sucht doch genau das EA DIP162. Das hat genau diese Eigenschaften mit
> Schrifthöhe 6,68mm. Da gibt es keine Verwechslung. Ich habe das Teil
> auch.

Für mich ist seine Aussage nicht eindeutig. Die Frage sollte auch besser
der TO beantworten;-)

Daniel C. schrieb:
> hat zufällig jemand ein Display wie das hier über?

[Daniel C. (dan1el)]

Patrick L. schrieb:
> Ich müsste mal nachschauen ich habe irgend wo solche Displays aber bin
> nicht sicher ob sie 12x2 oder 16x2 sind die hatten wir mal vor ca 15
> Jahren in Expander verbaut.

Wäre super, wenn du das machen würdest!


Jörg R. schrieb:
> Für mich ist seine Aussage nicht eindeutig. Die Frage sollte auch besser
> der TO beantworten;-)

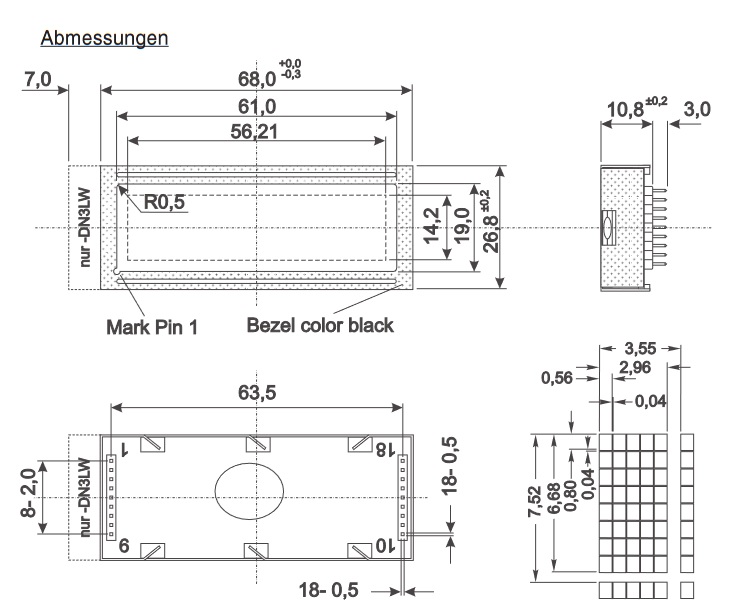

Im Anhang ist eine Skizze. Bei der Höhe (im Anhang mit 10,8mm angegeben)
bin ich in der Realität ziemlich flexibel, da könnte es auch etwas höher
sein.
Wichtig ist, dass die Positionen der Anschluss-Pins auf der Unterseite
des Displays übereinstimmen. Die Schrifthöhe/-größe etc. wäre ebenfalls
nicht so wichtig.

[Magnus M. (magnetus)]

Daniel C. schrieb:
> Wichtig ist, dass die Positionen der Anschluss-Pins auf der Unterseite
> des Displays übereinstimmen.

Die Pinbelegung scheint deiner Ansicht nach keine Rolle zu spielen?
