WCH CH548/9 Controller

[Thomas Z. (usbman)]

Da der alte Thread zum CH552 inzwischen etwas unübersichtlich ist und
der CH549 sich doch signifikant von den alten Chips unterscheidet, mache
ich einfach mal einen neuen Thread auf.
Den Ch549 gibt es in verschiedenen Gehäusen u A. auch in SO16. Die
Belegung der Ports weicht etwas vom CH552 ab. Da muss man also aufpassen
(USB + VCC + SPI ist gleich). Achtung: RxT und TxT des Uart0  sind
gegenüber dem CH552 vertauscht.

Eigenschaften CH549:
- schneller X51 core mit 48MHz
- 60K Flash
- 1k EEprom
- 4 Uarts
- PWM
- SPI
- USB (Host + Device)
- 12 Bit A/D

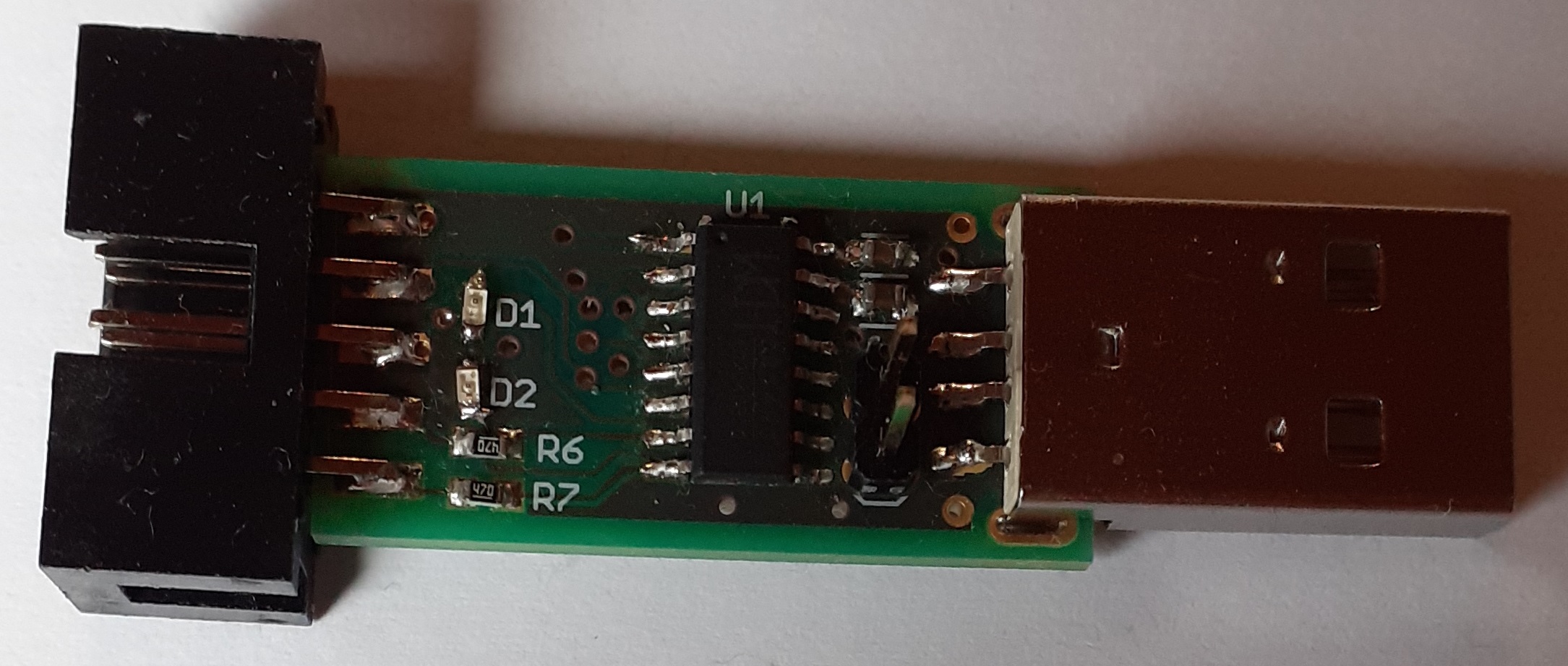

Ich konnte den Chip mit meiner Dual Uart Link Platine (für CH552)
problemlos in Betrieb nehmen. Der USB Core ist identisch, wenn man also
das passende Header File verwendet ist USB Software kompatibel zu
552/554.

Die Portprogrammierung ist ähnlich wie beim CH559 und nicht Software
kompatibel zum CH552. Wenn man also push/pull oder input only will muss
man diese Teile umschreiben. Das normale x51 Verhalten der Ports ist
voreingestellt da muss man also nichts ändern.

Der größte Unterschied ist das Flash Interface. Das Flash muss
blockweise gelöscht werden (64 Byte Blöcke). Schreiben kann man
Singlebyte, Multibyte oder Blockweise. Im Gegensatz zu üblichen Flashs
sind gelöschte Bits 0.

Der Aufruf des Bootloaders per Call 0xF400 funktioniert übrigens nicht
mehr, da die Bootloader Sektoren im Normalbetrieb ausgeblendet sind.
Ganz interessant ist auch dass es den Chip im SO8 gibt dann allerdings
nur mit 32k Flash als CH548.

Ich hab mir das Datenblatt von Google Translate übersetzen lassen,
allerdings ist das Ergebnis nicht besonders gut, da der Übersetzer bei
den Tabellen wirre Dinge macht.

[Lothar (Gast)]

Wo kaufen?

[Thomas Z. (usbman)]

Lothar schrieb:
> Wo kaufen?

ich erwarte dass diese in Zukunft bei LCSC verfügbar sind. Die haben
momentan allerdings nur QFN28 Variante (mit 0 Bestand)
Meine Chips kommen von einem Chin. Shop der so gut wie alles von WCH
vertreibt.

https://shop33742270.world.taobao.com/category-1478869262.htm?spm=a312a.7700824.w5002-2561943305.3.58b047e4NthdBu&search=y&catName=%C7%DF%BA%E3WCH%A3%A8%D7%A8%C2%F4%A3%A9

dort kostet der chip weniger als 4 RMB also etwa 50 euro cent.
Lieferzeit war bei mir 2Wochen (eco shipping)

[Michael B. (laberkopp)]

Thomas Z. schrieb:
> Der Aufruf des Bootloaders per Call 0xF400 funktioniert übrigens nicht
> mehr,

Was heisst das für's programmieren ?

Kann man

a) einen frisch gekauftem CH549 an USB anstecken und über den
(Windows)Treiber mit einem geeigneten UPloader-Programm dann
programmieren ?

b) einen frisch gekauften CH549 erst mal anderweitig programmieren, dann
redet er aber mit USB und kann vom PC per Uploader-Programm
überprogrammiert (geupdated) werden, so wie bei den STM BluePill ?

c) braucht man immer extra-Chips wie ATmega8U oder CH340 bei ATmega
Arduinos ukm per USB programmieren zu können ?

[Thomas Z. (usbman)]

Michael B. schrieb:
> Was heisst das für's programmieren ?

Die normalen Aufrufe des Loaders per PwrOn HW Contition funktionieren
wie gehabt, nur der Aufruf aus der Anwender FW geht nicht mehr.

Es gibt 2 Wege den Loader zu starten:
- 1. Der Chip ist leer(neu) dann startet der Loader automatisch
- 2. P1.5 low oder D+ über 10k gegen 3.3V beim POR

welcher der beiden Pins ausgewertet wird kann man in ISP Software
festlegen, der default ist D+. Flashen kann man dann über USB oder
Serial0.
Die Flash Software ist das WChIspTool. Die bringt die notwendigen
Treiber für USB schon mit.

Wie du auf meiner Platine sehen kannst ist nur der Chip notwendig +
Jumper

[Thomas Z. (usbman)]

Ich hab mal ein paar Tests zur Flashprogrammierung gemacht. Dazu hab ich
die Routinen aus dem CH549evt.zip angeschaut und auch etwas modifiziert.
Das hat prinzipiell ganz gut funktioniert, auch wenn ich bemerkt habe
dass die Flashroutine bei bestimmten Fehlern mit gesperrtem globalem
Interrupt Bit zurückkommt. Das lässt sich aber einfach fixen.

Hier das Original:

UINT8 FlashProgPage( UINT16 Addr, PUINT8X Buf,UINT8 len )
{
    bit e_all;
    UINT8 status;
    UINT8 FlashType;
    UINT8 page_offset;
    e_all = EA;
    EA = 0;
    if((Addr>=DATA_FLASH_ADDR) && (Addr<BOOT_LOAD_ADDR))/* DataFlash区域 */
    {
        FlashType = bDATA_WE;
    }
    else
    {
        FlashType = bCODE_WE;
    }
    SAFE_MOD = 0x55;
    SAFE_MOD = 0xAA;
    GLOBAL_CFG |= FlashType;
    page_offset = Addr & MASK_ROM_ADDR;
    if ( len > (ROM_PAGE_SIZE - page_offset) )
    {
        return( 0xFC );
    }
    if ( ( (UINT8)Buf & MASK_ROM_ADDR ) != page_offset )
    {
        return( 0xFB );
    }
    ROM_ADDR = Addr;
    ROM_BUF_MOD = page_offset + len - 1;
    DPL = (UINT8)Buf;
    DPH = (UINT8)( (UINT16)Buf >> 8 );
    if ( ROM_STATUS & bROM_ADDR_OK )
    {
        ROM_CTRL = ROM_CMD_PROG ;
        if(ROM_STATUS & bROM_CMD_ERR)
        {
            status = 0x02;
        }
        else
        {
            status = 0x00;
        }
    }
    else
    {
        status = 0x01;
    }
    SAFE_MOD = 0x55;
    SAFE_MOD = 0xAA;
    GLOBAL_CFG &= ~FlashType;
    EA = e_all;
    return status;
}

Die chinesischen Kommentare musste ich leider löschen. Die
Forumssoftware erlaubt das nicht.
Zu Anfang habe ich nicht verstanden warum die DPL und DPH manuell
gesetzt haben. Das muss aber lt Datasheet gemacht werden und
funktioniert auch. Ich würde DPL und DPH vermutlich etwas später setzen.
Etwa so:

    ...
    if ( len > (ROM_PAGE_SIZE - page_offset) )
    {
        EA = e_all;        // restore irq status
        return( 0xFC );
    }
    if ( ( (UINT8)Buf & MASK_ROM_ADDR ) != page_offset )
    {
        EA = e_all;       //restore irq status
        return( 0xFB );
    }
    ...
    //DPL = (UINT8)Buf;
    //DPH = (UINT8)( (UINT16)Buf >> 8 );
    if ( ROM_STATUS & bROM_ADDR_OK )
    {
        DPL = &Buf &0xFF;
        DPH = &Buf >> 8 ;
        ROM_CTRL = ROM_CMD_PROG ;
...
