Hallo, ich habe ein Beha 93428 Multimeter. Was mir fehlt sind kleine Messspitzen dafür. Die kleinsten die ich gefunden habe, werden mit 2mm angegeben. Z. B.: https://shop.wetec.de/produkte/markenwelten/doenges/werkzeuge/messtechnik/mess-pruefgeraete/zubehoer/57847/benning-messleitungen-2-mm-messspitze Falls sich die Angabe 2mm den Durchmesser des Metalls bezieht, bevor es zur Spitze verjüngt wird sozusagen, finde ich 2mm viel zu groß. Ich behelfe mir derzeit mit Nadeln (ich schätze den Durchmesser auf 0,75mm). Diese sind gerade klein genug. Evtl. würde 1mm gehen. Was habt ihr für Erfahrungen? Welche Messspitzen sind geeignet für SMD-Sachen? Nachtrag: Ich habe garade auch 1mm Spitzen gefunden, aber die kosten 100 Euro. Das ist mir zu viel. Nur der Vollständigkeit halber: https://www.fluke.com/de-de/produkt/zubehoer/messleitungen/tl910
:
Bearbeitet durch User
Keysight 34133A Im Grunde sind da Prüfenadeln drin, Minikronen. Damit kannste an allem messen und die Krallen sich auch noch fest. Wenn Mal eine abbricht oder verbiegt kann man sie einfach mit ingun Nadeln tauschen. Mit 50€ auch nicht Geschenkt, aber absolut großartig :)
Ich habe immer aus langen Telefonbuchsen, Nähnadeln und Schrumpfschlauch feine Meßspitzen gebastelt...
Es gibt diese Pogopins in einigen Grössen, die kleinsten haben 0,38mm Durchmesser. Dann gibts welche mit 0,5 und 0,68mm. Die würden sich dafür eignen, in so nen Druckbleistift eingesetzt zu werden. Da müsstest du nur insoweit was basteln, dass das Führungsröhrchen irgendwie mit deiner messleitung verbunden wird.
Uli S. schrieb: > Es gibt diese Pogopins in einigen Grössen, die kleinsten haben > 0,38mm > Durchmesser. Dann gibts welche mit 0,5 und 0,68mm. Die würden sich dafür > eignen, in so nen Druckbleistift eingesetzt zu werden. Da müsstest du > nur insoweit was basteln, dass das Führungsröhrchen irgendwie mit deiner > messleitung verbunden wird. Hallo, ist nett, aber sowas finde ich nur ein geeignetes Mittel, wenn es keine Sachen am Markt zu kaufen gibt, das ist derzeit aber der Fall. Die Frage ist halt nur welche.
:
Bearbeitet durch User
Tim schrieb: > kleine Messspitzen Greife zum Chinesen: https://de.aliexpress.com/item/32802381576.html https://de.aliexpress.com/item/1000003777056.html Die sind "Sonde Farbe: Gilded" natürlich nicht vergoldet, aber für Fummelkram komme ich damit sehr gut zurecht. Sind barbarisch teuer geworden, 2017 habe ich zwei Paar um jeweils 1,70 Euro incl. Versand bekommen.
https://www.reichelt.de/pruefspitze-4-mm-rot-pruef-2-rt-p14814.html?&trstct=pol_8&nbc=1 Sind die besten die ich für wenig Geld kenne
60/40 schrieb: > https://www.reichelt.de/pruefspitze-4-mm-rot-pruef-2-rt-p14814.html?&trstct=pol_8&nbc=1 > > Sind die besten die ich für wenig Geld kenne Da steht 4mm, damit sind aber wohl nicht die Spitzen gemacht? Wie groß ist denn der Durchmesser von dem Material, bevor es zur Spitze verjüngt wird sozusagen?
Meine Mikro-Meßspitze ist 1,5er hochflexible Leitung + Stecknadel ohne Kopf reingesteckt + Schrumpfschlauch mit Heißkleber als "Handgriff". Das kostet fast nix, ist stabil genug.
Manfred schrieb: > Tim schrieb: >> kleine Messspitzen > > Greife zum Chinesen: > https://de.aliexpress.com/item/32802381576.html > https://de.aliexpress.com/item/1000003777056.html > > Die sind "Sonde Farbe: Gilded" natürlich nicht vergoldet, aber für > Fummelkram komme ich damit sehr gut zurecht. > > Sind barbarisch teuer geworden, 2017 habe ich zwei Paar um jeweils 1,70 > Euro incl. Versand bekommen. Ja aber ehrlich gesagt, habe ich mit Chinesen mehrere sehr schlechte Erfahrungen gemacht. Paypal erstattet zum Glück das Meiste, aber ich habe auf sowas keine Lust. Wenn müsste man einen großen Anbieter finden. Es gibt einen, mir fällt der Name gerade nicht ein, aber da sind die Versandkosten sehr hoch. Ich hab auch schon mal 6 Wochen gewartet (über Aliexpr.), dann hat der Chinese gesagt, er hat die Ware gar nicht. Von den 130 Euro hat Paypal mir zuerst 100, nach Reklamation noch 20, mithin insgesamt 120 Euro erstattet. Was ich dem Chinesen geschrieben habe, möchte ich hier sicherheitshalber lieber nicht zitieren. Die letzte Erfahrung war letzte Woche, als mein Kopfhalter fürs Stemi 508 ankam. Er wies mehrere Produktionsfehler an den Kanten auf, die schlimmsten hatte der Chinese mit einem Lackstift o. Ä. lackiert. Bei meiner Reklamation über Ebay antwortete er, dass er für etwaige Transportschäden nicht aufkommen muss. Meine Antwort war, das er am öffentlichen Geschäftsgebaren in Deutschland teilnimmt und damit die hiesigen Regelungen gelten und es auf seine Meinung nicht ankommt. Und dass er doch bitte der Verkaufsplattform mitteilen soll, wer die Transportschäden lackiert hat. Nach dieser Nachricht ist er in sich gegangen, wohl enttäuscht zurückgekommen und hat den vollen Betrag erstattet. Jetzt muss seinen Müll nur noch entsorgen. Sorry, aber Chinesen ist bei mir was Lieferungen angeht nicht so beliebt. Buffet aber gerne selten mal. :P
Tim schrieb: >> https://www.reichelt.de/pruefspitze-4-mm-rot-pruef-2-rt-p14814.html?&trstct=pol_8&nbc=1 >> >> Sind die besten die ich für wenig Geld kenne > > Da steht 4mm, damit sind aber wohl nicht die Spitzen gemacht? Wie groß > ist denn der Durchmesser von dem Material, bevor es zur Spitze verjüngt > wird sozusagen? Gerade nachgemessen: Der isolierte Schaft (Kunststoff) hat einen Durchmesser von 4,2 mm. Die unisolierte Spitze ist ca. 8 mm lang, und verjüngt sich von 2 mm auf praktisch null. Die Spitze ist wirklich sehr spitz, damit kommt man gut durch jede Isolierung. Die 4 mm beziehen sich auf die 4 mm-Anschlussbuchse. Kann man auch in der Maßzeichnung hier sehen: https://cdn-reichelt.de/documents/datenblatt/C170/PR_F2RT.pdf.
Meine Erfahrungen der letzten Zeit sind so, dass es bei Ali problemlos ist, bei nem Problem zu seinem Recht zu kommen. Ihbä ist wesentlich weniger gut. Ich hatte es bei Ali noch nie, dass eine Lieferung zu spät kam. Gut unvollständig gabs zwar schon mal, das liess sich aber lösen. Bei Ihbä wurden grade in letzter zeit etliche Sendungen aus China gar nicht geliefert, bzw sind mittlerweile nen Monat verzögert. Falls es was nicht aus Deutschland gibt, dann kauf ich das lieber direkt beim Ali.
Mario H. schrieb: > Tim schrieb: >>> > https://www.reichelt.de/pruefspitze-4-mm-rot-pruef-2-rt-p14814.html?&trstct=pol_8&nbc=1 >>> >>> Sind die besten die ich für wenig Geld kenne >> >> Da steht 4mm, damit sind aber wohl nicht die Spitzen gemacht? Wie groß >> ist denn der Durchmesser von dem Material, bevor es zur Spitze verjüngt >> wird sozusagen? > > Gerade nachgemessen: Der isolierte Schaft (Kunststoff) hat einen > Durchmesser von 4,2 mm. Die unisolierte Spitze ist ca. 8 mm lang, und > verjüngt sich von 2 mm auf praktisch null. Die Spitze ist wirklich sehr > spitz, damit kommt man gut durch jede Isolierung. Die 4 mm beziehen sich > auf die 4 mm-Anschlussbuchse. > > Kann man auch in der Maßzeichnung hier sehen: > https://cdn-reichelt.de/documents/datenblatt/C170/PR_F2RT.pdf. Also unter dem Mikroskop ist meine (hilfsweise) Nadel mit ca. 0,75 bevor sie sich verjüngt, schon echt riesig. Wenn das jetzt fast 3x so groß sein soll, dann wird das bestimmt gehen, könnte aber nerven. Es muss doch auch 1mm starke Spitzen geben, ausser von Fluke für 100 Euro.
Tim schrieb: > Es muss doch auch 1mm starke Spitzen geben, ausser von Fluke für 100 > Euro. Ja, zb die von mir genannten für 50..
Tim schrieb: > Es muss doch auch 1mm starke Spitzen geben, ausser von Fluke für 100 Euro. Ich nehme dazu gern die Spitzen von Hirschmann: https://de.rs-online.com/web/p/prufsonden/7485461 Der Witz daran ist die 0,75mm-Federspitze: man findet die richtige Stelle, piekst rein und drückt ein wenig drauf, die Spitze federt bis zu 5mm ein und hält astrein ihre Position. Sie ist auch nach vielen Messungen immer noch so spitz, dass man sich traut, nach der Positionierung beide Spitzen mit einer Hand zu halten. Die Kollegen aus der Schaltschrankfraktion können mit den Dingern nichts anfangen. Der Erste hat (frei nach dem Motto "war grad nichts anderes da") gleich mal eine Spitze in eine Schraubklemme eingeschraubt. Die war hinterher natürlich krumm und kaputt, die Spitze.
:
Bearbeitet durch Moderator
Wie gesagt, diese Pogo-pins sind so klein, die gibts auch in etlichen Spitzenformen zu kaufen und kosten so gut wie nix. 5-8€ für 100 Stück ist fast geschenkt. Sind gefedert, man braucht also nicht dauernd selber drücken. Du musst dir halt was überlegen, wie die aufgenommen werden sollen. Entweder in irgendein Röhrchen einkleben, mit Isoband umwickeln, auf ein Stück Platine auflöten, irgendwas in der Richtung halt. Oder wie ich schon vorgeschlagen hab, in nen Druckbleistift einsetzen.
Tim schrieb: > Ich habe garade auch 1mm Spitzen gefunden, aber die kosten 100 Euro. Das > ist mir zu viel. Nur der Vollständigkeit halber: > > https://www.fluke.com/de-de/produkt/zubehoer/messleitungen/tl910 Diese Messleitungen und -spitzen sind ganz ausgezeichnet, d.h. sie liegen gut in der Hand, sind sehr schön schlank und extrem spitz. Für die meisten Anwendungen verwende ich die kurzen Stahlspitzen. Da die Originalleitungen meines Fluke 8846A nach ca. 12 Jahren unter "Gummipest" litten, musste ich entsprechenden Ersatz suchen. Dabei fand ich heraus, dass die Originalleitungen in Wirklichkeit von Pomona stammen und für einen Bruchteil des Preises erhältlich sind. Datenblattauszug: Model: 6341 (one red probe, one black probe with a set of all tip styles) Model: 6342 (one red probe, one black probe with model 6210 sharp point gold pogo pin tips) Model: 6275 (one red probe, one black probe with model 6213 sharp point stainless steel tips) Model: 6354 (replacement tips only, set of all tips) Zum Beispiel hier erhältlich: https://de.rs-online.com/web/p/multimeter-messleitungen/2218264/ https://de.rs-online.com/web/p/multimeter-messleitungen/2218265/ https://de.rs-online.com/web/p/multimeter-messleitungen/2218262/
Tim schrieb: > Was habt ihr für Erfahrungen? Welche Messspitzen sind geeignet für > SMD-Sachen? Habe auch schon einige probiert, die sind meine liebsten: https://www.reichelt.de/miniatur-klemmpruefspitze-0-75-mm-rot-pruef-mps-2-rt-p106197.html?&trstct=pol_11&nbc=1 ich nutze das zusammen mit einem BNC-Kabel > 0,64mm Anschlussadapter Für die BNC-Seite dann einen BNC-4mm-Adapter. Geht aber auch anders, Zubehör was da alles passt: https://www.reichelt.de/laborleitungen-c7571.html?&nbc=1

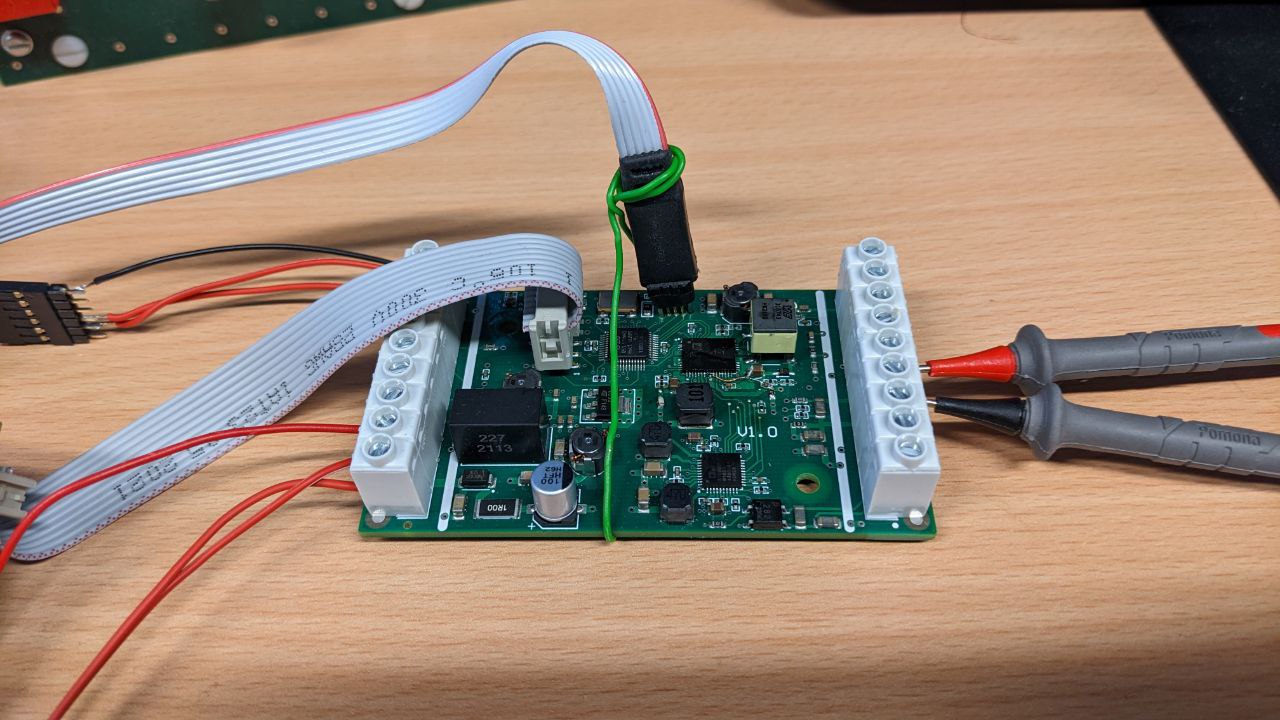

Angehängte Dateien:
Lothar M. schrieb: > Die Kollegen aus der Schaltschrankfraktion können mit den Dingern nichts > anfangen. Der Erste hat (frei nach dem Motto "war grad nichts anderes > da") gleich mal eine Spitze in eine Schraubklemme eingeschraubt. Die war > hinterher natürlich krumm und kaputt, die Spitze. Das mache ich manchmal auch mit meinen Pomona-Stahlspitzen, natürlich nicht mit voller Kraft. Bisher haben sie es mir auch noch nicht übel genommen. Aktuelles Foto von meinem Schreibtisch im Anhang.
Tim schrieb: > Ich habe garade auch 1mm Spitzen gefunden, aber die kosten 100 Euro. https://www.amazon.de/Federpr%C3%BCfspitze-Konischer-Fingerhut-Pr%C3%BCfstift-Federkontakt/dp/B07SKD8Q42 100 Stk für 6€ Musst nur Handstück und Kabel gemäß Deiner Bedürfnisse dafür anfertigen.
https://www.staubli.com/at/de/electrical-connectors/produkte/t-m-products/messzubehoer/pruefspitzen-2-mm-und-4-mm.html Die Prüfspitze SPP4-S/F ist super. Ich habe mir allerdings auch schon öfter unfreiwillig aus dem Finger Blut abgenommen. Michael
Max M. schrieb: > https://www.amazon.de/Federpr%C3%BCfspitze-Konischer-Fingerhut-Pr%C3%BCfstift-Federkontakt/dp/B07SKD8Q42 > 100 Stk für 6€ > Musst nur Handstück und Kabel gemäß Deiner Bedürfnisse dafür anfertigen. Sowas habe ich auch. Eingebaut in eine 4mm Kupplung mit Schraubanschluss. Ich bin mit den einfachen (Schraube draussen) zufrieden, weil ich nur mit Kleinspannungen arbeite; aber so etwas gibt es ja auch in Büschelsteckerqualität als schraubbare Kupllung. 100 St. für 6,32€ ist doch super. 73 Wilhelm
:
Bearbeitet durch User
Man könnte auch einfach Spritzenkanülen nehmen. Lediglich muss man sich dann was überlegen, wie die Prüfspannung übergeleitet wird. Vielleicht einfach so ne 1ml Spritze, wie man sie aus der Fernsehwerbung kennt als Handgriff. einen dünnen Draht mit ner kugel oder so dran durchgefädelt.
https://www.ebay.de/itm/364024506101 So ein ähnliches Set hab ich mir gekauft. Bloß meins hatte noch Federhaken. Nur das Set finde ich auf die Schnelle nicht mehr. Man "Bastelt" sich im Prinzip seine Messschnur so wie man sie braucht. Einfach den "pin" in die Messspitze schrauben. Funktioniert prima. Musst man beim Chinesen deines Vertrauens danach suchen. ;)
Andreas S. schrieb: > > Model: 6341 (one red probe, one black probe with a set of all tip > styles) > Model: 6342 (one red probe, one black probe with model 6210 sharp point > gold pogo pin tips) > Model: 6275 (one red probe, one black probe with model 6213 sharp point > stainless steel tips) > Model: 6354 (replacement tips only, set of all tips) > > Zum Beispiel hier erhältlich: > https://de.rs-online.com/web/p/multimeter-messleitungen/2218264/ > https://de.rs-online.com/web/p/multimeter-messleitungen/2218265/ > https://de.rs-online.com/web/p/multimeter-messleitungen/2218262/ Ich mag gerne eine möglichst einteilige Bauweise, bei der auch der Schwerpunkt nicht rumnervt oder Adapter erforderlich sind. Das ist ein echt guter Tipp (Pomona). Weisst du zufällig auch den Hersteller der Peaktech-Leitungen (Beispiel P8200) für mein Labornetzteil (6070)?
ich benutze diese hier: https://www.voelkner.de/products/13419/SKS-Hirschmann-MICRO-PRUEF-MPS-2-064-FT-RT-Pruefspitze-Steckanschluss-0.64mm-CAT-I-Rot-1St..html Gibt es in rot und schwarz und auch die entsprechenden Leitungen zum Multimeter dazu. Für SMD einfach spitze und hält jahrelang. 10A muss man natütlich nicht durchleiten wollen!
Tim schrieb: > Da steht 4mm, damit sind aber wohl nicht die Spitzen gemacht? Wie groß > ist denn der Durchmesser von dem Material, bevor es zur Spitze verjüngt > wird sozusagen? Unter dem angegebenen Link https://www.reichelt.de/pruefspitze-4-mm-rot-pruef-2-rt-p14814.html?&trstct=pol_8&nbc=1 ist auch der Link auf das Datenblatt https://cdn-reichelt.de/documents/datenblatt/C170/PR_F2RT.pdf zu finden und darin steht 2 mm. Das wurde weiter oben ja bereits mitgeteilt. Warum ist Dir dieser Durchmesser wichtig bzw. zu dick? Wenn die Spitze lang ausläuft und unten dünn ist, ist der Durchmesser weiter oben doch wenig relevant. Bei Messspitzen schwören viele auf https://probemaster.com/smd-grippers-test-clips/ z.B. https://probemaster.com/4990sp-smd-spring-loaded-oscilloscope-probe-tip/ oder https://probemaster.com/9189-smd-micro-spring-tip-probe/
:
Bearbeitet durch User
Tim schrieb: > Ja aber ehrlich gesagt, habe ich mit Chinesen mehrere sehr schlechte > Erfahrungen gemacht. > > Paypal erstattet zum Glück das Meiste Paypal und ebay kommen mir nicht ins Haus. Aus China kaufe ich ausschließlich über Aliexpress und die Anzahl schlechter Erfahrungen hält sich in deutlichen Grenzen. Ja, es gab Reklamationen, die aber durchweg sauber abgelaufen sind. Den Bildern nach gibt es 'meine' auch über Amazon: https://www.amazon.de/Multimeter-Messleitungen-Messleitung-Heavy-Duty-Testkabel/dp/B0989MBV8V https://www.amazon.de/Retoo-Messleitungen-silikonisolierten-Verl%C3%A4ngerungskabeln-elektronisches/dp/B09QQNB28B (Genau gucken, es gibt ähnliche Leitungen, wo die Spitze nicht so spitz ist!)
Alexander S. schrieb: > > Warum ist Dir dieser Durchmesser wichtig bzw. zu dick? Wenn die Spitze > lang ausläuft und unten dünn ist, ist der Durchmesser weiter oben doch > wenig relevant. > > Bei Messspitzen schwören viele auf > https://probemaster.com/smd-grippers-test-clips/ > z.B. > https://probemaster.com/4990sp-smd-spring-loaded-oscilloscope-probe-tip/ > oder > https://probemaster.com/9189-smd-micro-spring-tip-probe/ Ich vermute mal, dass bei einer 2mm Spitze (vor der Verjüngung) die Spitze selbst auch nicht so klein sein wird.
:
Bearbeitet durch User
Uli S. schrieb: > Man könnte auch einfach Spritzenkanülen nehmen. Das mache ich hier mit Erfolg genau so. Die Kanüle wird in eine Mikro-Kleps eingeklemmt, damit dann man dann auch an einem QFN mit 0,5er-Raster messen. Allerdings mache ich das altersbedingt inzwischen unter dem Mikroskop.
Tim schrieb: > Ja aber ehrlich gesagt, habe ich mit Chinesen mehrere sehr schlechte > Erfahrungen gemacht. > > Paypal erstattet zum Glück das Meiste, aber ich habe auf sowas keine > Lust. Wenn müsste man einen großen Anbieter finden. Chinaware, wie die erwähnte, gibt es auch von deutschen Anbietern (gemäß deren Auftritt) , Versand aus Deutschland, so scheint es https://www.ebay.de/itm/362455207452? oder mit Buchse, aber Kabel dazwischen https://www.ebay.de/itm/325222503475? Oder günstiger mit polnischem Namen, Versand aus Deutschland, so scheint es https://www.ebay.de/itm/385038604976? Lange 1mm Spitzen, aber isoliert und mit Buchse https://www.ebay.de/itm/123904695868? Von Poloma gibt es auch die gebogenen 1mm Spitzen 22mm lang (und Griffstück), die wurden hier, glaub ich, noch nicht erwähnt. Anders als die ganz langen Spitzen von Pomona https://www.digikey.de/de/products/detail/pomona-electronics/5133/737153
Malimal schrieb: > Von Poloma gibt es auch die gebogenen 1mm Spitzen 22mm lang (und > Griffstück), die wurden hier, glaub ich, noch nicht erwähnt. Anders als > die ganz langen Spitzen von Pomona > https://www.digikey.de/de/products/detail/pomona-electronics/5133/737153 Griffstück natürlich nicht inbegriffen. Hier Set Beispiel https://www.digikey.de/en/products/detail/pomona-electronics/6235/737585#
Malimal schrieb: > Chinaware, wie die erwähnte, gibt es auch von deutschen Anbietern (gemäß > deren Auftritt) , Versand aus Deutschland Weiter vorne hatte ich bereits zwei Links auf Amazon genannt, mit Versand durch Amazon. > Oder günstiger mit polnischem Namen, Versand aus Deutschland, so scheint > es > https://www.ebay.de/itm/385038604976? Das ist zwar ein guter Preis, aber mit widersprüchlichen Bildern. Auf dem einen lang und dünn, auf dem anderen eher nicht - würde ich die Finger von lassen.
Das sind vermutlich normale 2mm Kabel. Risiko bei 7EUR inkl. Versand? Aber für privat kann man sich doch mit etwas Geschick selbst helfen. Fünf Minuten am Schleifbock und man hat die gewünschte Spitze. Wenn es selten ist, helfe ich mir mit einer Stecknadel in der Krokoklemme. Oder man bohrt einen geeigneten Bananenstecker auf und lötet eine Nadelspitze ein. Gewerblich kauft man natürlich.

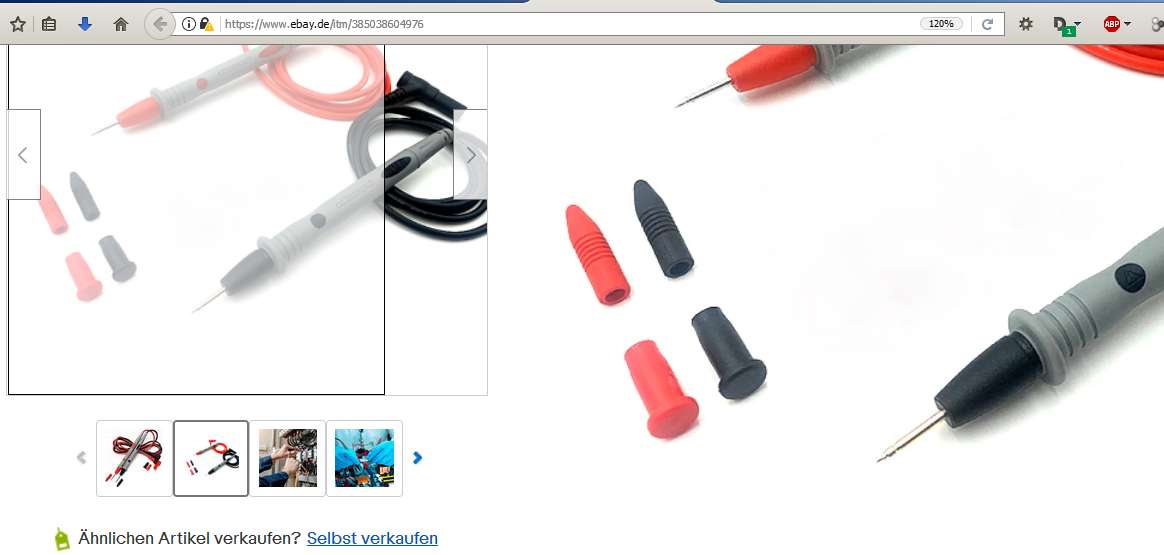

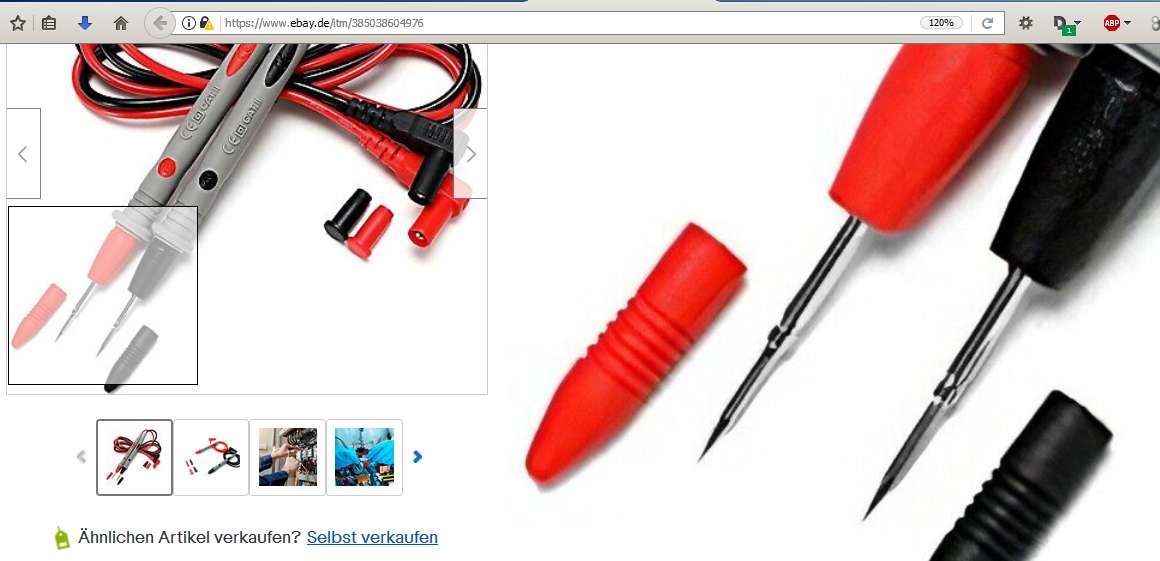

michael_ schrieb: > Risiko bei 7EUR inkl. Versand? Siehst Du den Unterschied? Auf 01.jpg lang und spitz, wie ich sie empfehlen würde. Auf 02.jpg eher für den Elektriker passend. Wenn das nicht klar definiert ist, wären selbst 2,50€ zu viel!
Im ersten Moment hätte ich gesagt, für das Geld bekommt man keine spitzen Kabel. Aber wenn man ähnliche Angebote aus China anschaut, sind die spitz. In allen Bildern. Zu einem ähnlichen Preis. Den Händler anfragen, einen anderen Händler nehmen oder das Risiko eingehen.
Max G. schrieb: > Uli S. schrieb: >> Man könnte auch einfach Spritzenkanülen nehmen. > > Das mache ich hier mit Erfolg genau so. Die Kanüle wird in eine > Mikro-Kleps eingeklemmt, damit dann man dann auch an einem QFN mit > 0,5er-Raster messen. Allerdings mache ich das altersbedingt inzwischen > unter dem Mikroskop. Schick doch mal Fotos von deiner Konstruktion.
