und passt sowas auf Lochraster? Ansonsten muss ich halt so oder so eine Platine fertigen lassen, aber die Buchsen benötige ich
Irgendwas mit einem 8255 Portbaustein? Vielleicht findet sich in der c't aus den 80ern noch eine Bauanleitung. http://www.decision-computer.de/Produkte/8255/8255-192-e.html in der Art. Fehlt nur noch ein PC der alt genug ist und noch funktioniert.
:
Bearbeitet durch User
ICh suche nur die ISA Schnittstelle, wie sie auch auf Mainboards gelötet ist, also nur die schwarze leiste
Du suchst nach einem „Card Edge Connector“ die Teile gibt es für alle möglichen Pinzahlen und auch zum Anschluss an Flachbandkabel.
Marc X. schrieb: > Du suchst nach einem „Card Edge Connector“ die Teile gibt es für > alle > möglichen Pinzahlen und auch zum Anschluss an Flachbandkabel. Gab es. Aber deren Zeit ist einfach schon länger vorbei. Und die 62-poligen XT Slots wird man wohl nur noch durch zerlegen von uralten Mainboards bekommen.
H. H. schrieb: > Marc X. schrieb: >> Du suchst nach einem „Card Edge Connector“ die Teile gibt es für >> alle >> möglichen Pinzahlen und auch zum Anschluss an Flachbandkabel. > Und die 62-poligen XT Slots wird man wohl nur noch durch zerlegen von > uralten Mainboards bekommen. Naja, ali liefert: https://de.aliexpress.com/item/1005004872875059.html Und ob Du es glaubst oder nicht: Es werden sogar noch Mainboards gebaut (in 2022), die einen ISA-Anschluss haben (nicht billig, aber wenn Deine Fertigung steht ist der Preis so eine Sache). Gruesse Th. P.S.: Vergessen: Die Pins sind 1/10", d.h. 2,54 mm Pitch. Du kannst also auch Lochraster benutzen (damals hatte ich noch volles, schulterlanges Haar)
Thomas W. schrieb: > Naja, ali liefert: > https://de.aliexpress.com/item/1005004872875059.html Tatsache. Wie wohl die Qualität... > Und ob Du es glaubst oder nicht: Es werden sogar noch Mainboards gebaut > (in 2022), die einen ISA-Anschluss haben (nicht billig, aber wenn Deine > Fertigung steht ist der Preis so eine Sache). Klar, als Sonderlocke bekommt man die Dinger von den üblichen Herstellern schon noch. Aber die Katalogdistris legen sich sowas schon länger nicht mehr auf Lager. Man findet da nur noch eine ehr zufällige Auswahl.
Ich wollte diese Stecker für meine eigenen Basteleien verwenden, habe dann aber auch gemerkt, dass sie nur kaum noch zu kaufen sind. Jetzt nehme ich doch Pfostenstecker und Stiftleisten.
Ein ISA Board habe ich bestimmt noch, vielleich auch eine 4-Slot Backplane. Melde dich per PM.
Rüdiger B. schrieb: > Ein ISA Board habe ich bestimmt noch, vielleich auch eine 4-Slot > Backplane. Melde dich per PM. mmn. Verschwendung sowas auszuschlachten, vor Allem, wenn der Rest (ICs) dann im Müll landet. KArl Fred M. schrieb: > und passt sowas auf Lochraster? > Ansonsten muss ich halt so oder so eine Platine fertigen lassen Die Kontaktzungen an den Leiterplattenenden sollten für eine längere Lebensdauer in "Hart Gold" gefertigt und angeschliffen werden. Ist eine kostenpflichtige Zusatzoption beim Leiterplattenfertiger deiner Wahl.
Komisch, einen Steckverbinder als Port zu bezeichnen. Laut Wikipedia war ISA die Bezeichnung für die (abwärtskompatible) 16-bit Version, die 8-bit-Version nannte sich XT-Bus https://de.wikipedia.org/wiki/XT-Bus-Architektur https://de.wikipedia.org/wiki/Industry_Standard_Architecture Also ein 2*31-poliger card-edge connector oder deutsch Leiterplattenrandverbinder. Mouser hat noch ein paar Typen gelistet: https://www.mouser.de/c/connectors/card-edge-connectors/standard-card-edge-connectors/?board%20thickness=1.57%20mm&mounting%20angle=Vertical&mounting%20style=Through%20Hole&number%20of%20positions=62%20Position&pitch=2.54%20mm Von einem Typ noch 25 lieferbar ein zweiter sogar 35, alles andere "nicht auf Lager" https://www.mouser.de/ProductDetail/EDAC/395-062-520-202?qs=U4pz39agNJARn%2FN7UsMCCA%3D%3D https://www.mouser.de/ProductDetail/EDAC/345-062-520-278?qs=X9HCC1dc6JvMZswMIvdjpQ%3D%3D >nur die schwarze leiste einer ist aber grün... >sowas auszuschlachten das wird spannend, 62 Pins unbeschädigt aus einer durchkontaktierten Platine auszulöten. Viel Spass dabei.
:
Bearbeitet durch User

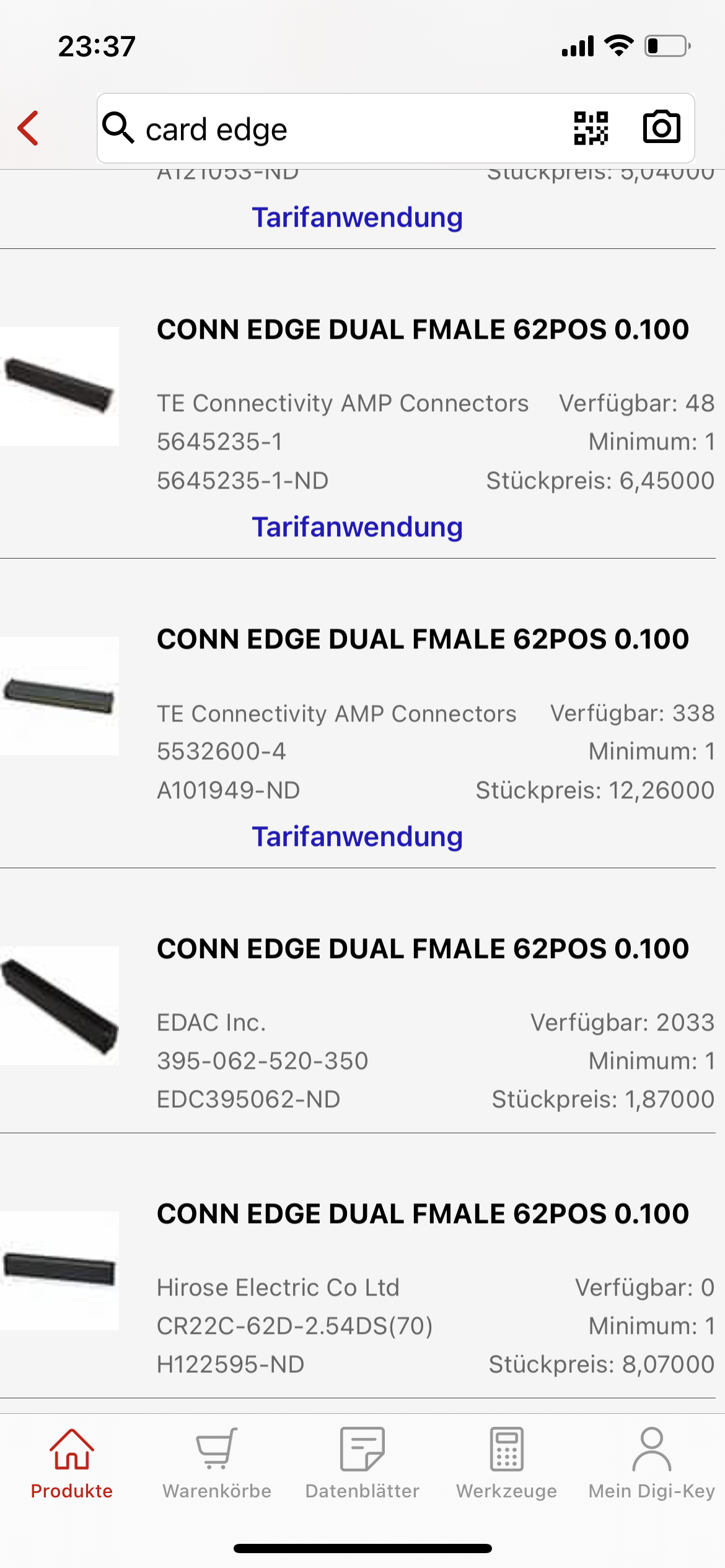

Angehängte Dateien:
H. H. schrieb: > Marc X. schrieb: >> Du suchst nach einem „Card Edge Connector“ die Teile gibt es für >> alle >> möglichen Pinzahlen und auch zum Anschluss an Flachbandkabel. > > Gab es. Aber deren Zeit ist einfach schon länger vorbei. > > Und die 62-poligen XT Slots wird man wohl nur noch durch zerlegen von > uralten Mainboards bekommen. Der Markt ist in der Tat etwas dünner geworden, aber eigentlich bekommt man noch alles nur nicht mehr von allen Herstellern. Aber XT/8-Bit ISA ist überhaupt kein Problem, die Teile gibt es bei den Standard-Distributoren lagernd von mehreren Herstellern. Ich habe erst letztes Jahr selbst eine Leiterplatte mit Randverbinder im 100mil Raster entwickelt.
Christoph db1uq K. schrieb: > das wird spannend, 62 Pins unbeschädigt aus einer durchkontaktierten > Platine auszulöten. Wenn man die Platine noch braucht, vielleicht. Ansonsten: Ceranfeld passend aufheizen, Platine drauf und vorsichtig andrücken, Steckverbinder rausziehen. Hab grad paar Mainboards für den Teilespeicher entlötet, da ließen sich als Beifang sogar 4xxpin CPU-Sockel unfallfrei bei rausnehmen.
