Hi

Ich habe hier ein Schaltnetzteil geschlachtet.

Ausgang:
24V/10,4A
12V/1A
5V/2A

Im Gegensatz zu mir bekannten Netzteilen, scheinen sie hier massiv an
den Trafos gespart haben.

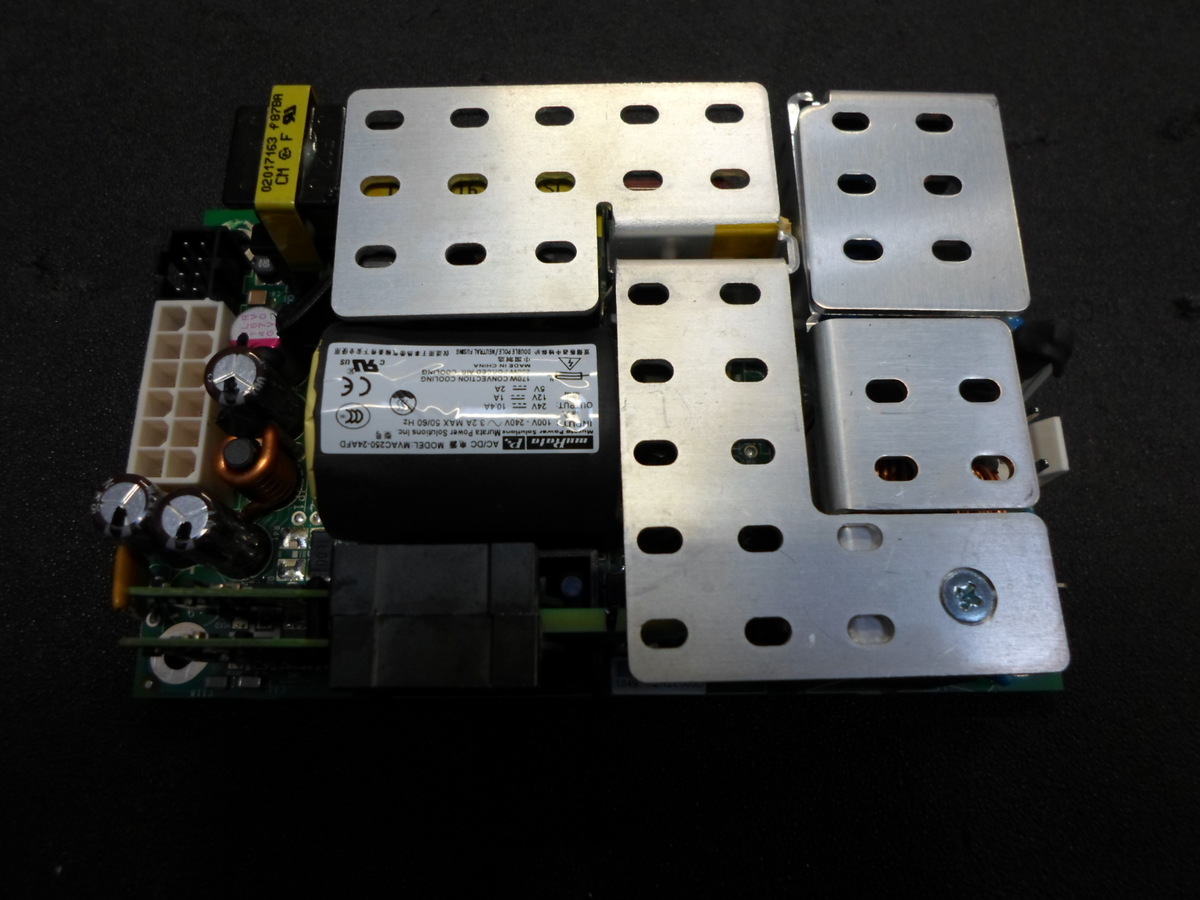

Der große Trafo auf Bild2 ist nur eine Drossel (zum Größenvergleich die
M6-Mutter). Der kleine daneben ist ein echter Trafo mit mehreren
Anschlüssen.

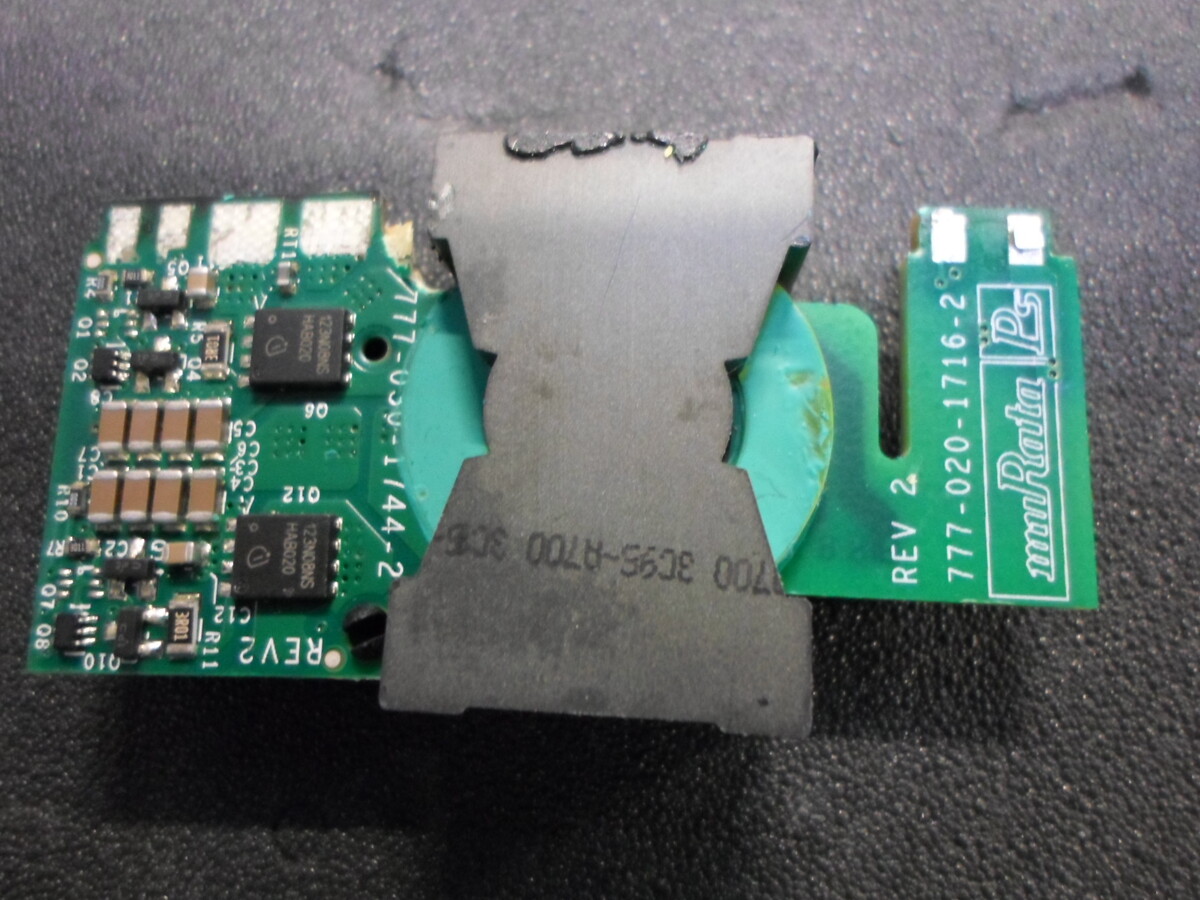

Bild3 scheint ein Übertrager mit jeweils einer Leiterbahnwindung zu
sein.

Wie funktioniert(e) das Ding? Wie brachten sie die Leistung auf den
Ausgang?

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Fragen Schaltnetzteil
von Lothar M. (Firma: Titel) (lkmiller) (Moderator) Benutzerseite

Angehängte Dateien:
Lesenswert?
• ▲
▼
Peter N. schrieb:
> Wie brachten sie die Leistung auf den Ausgang?

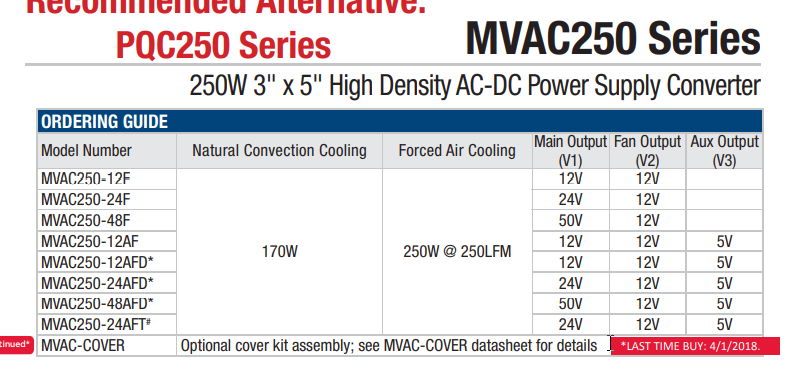

Allem voran mit einem großen Lüfter. Denn mit purer Konvektion siehts
dann schon weniger prickelnd aus.

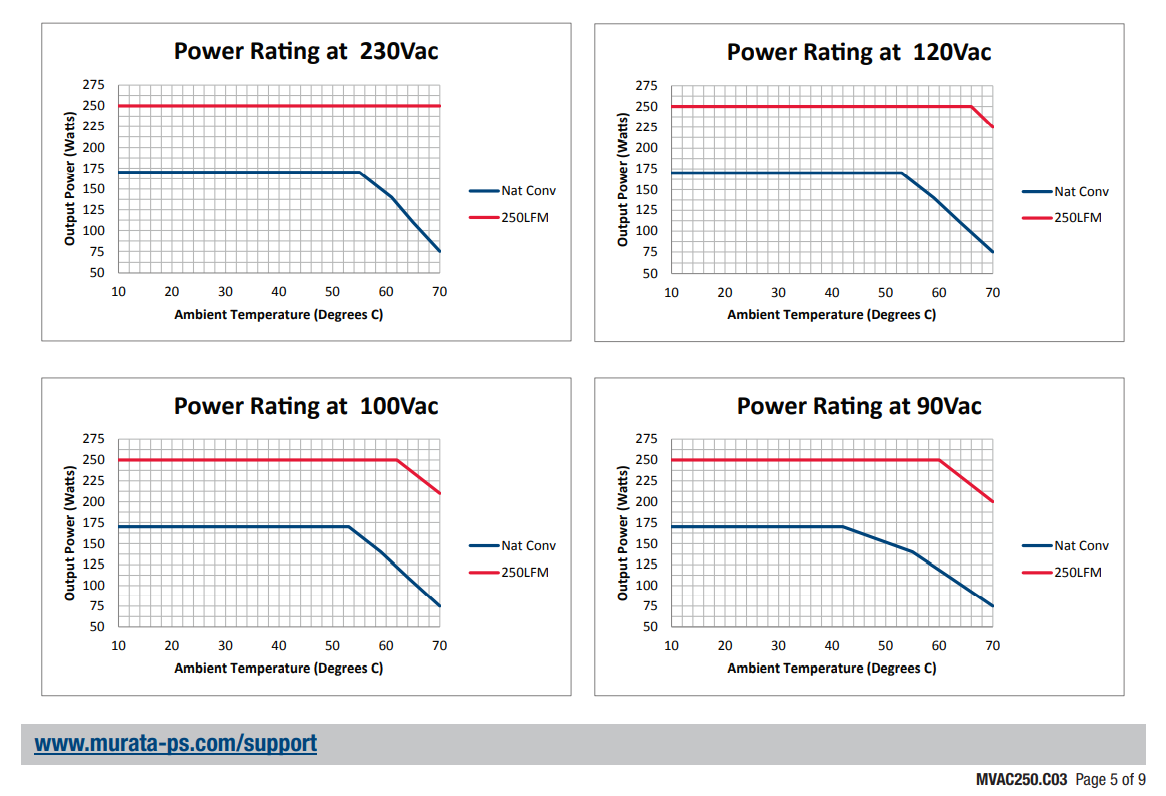

Und dazu kommt das Derating, dass teils schon knapp über
Zimmertemperatur losgeht.

Fazit: tolle Sache, solche Datenblätter.
