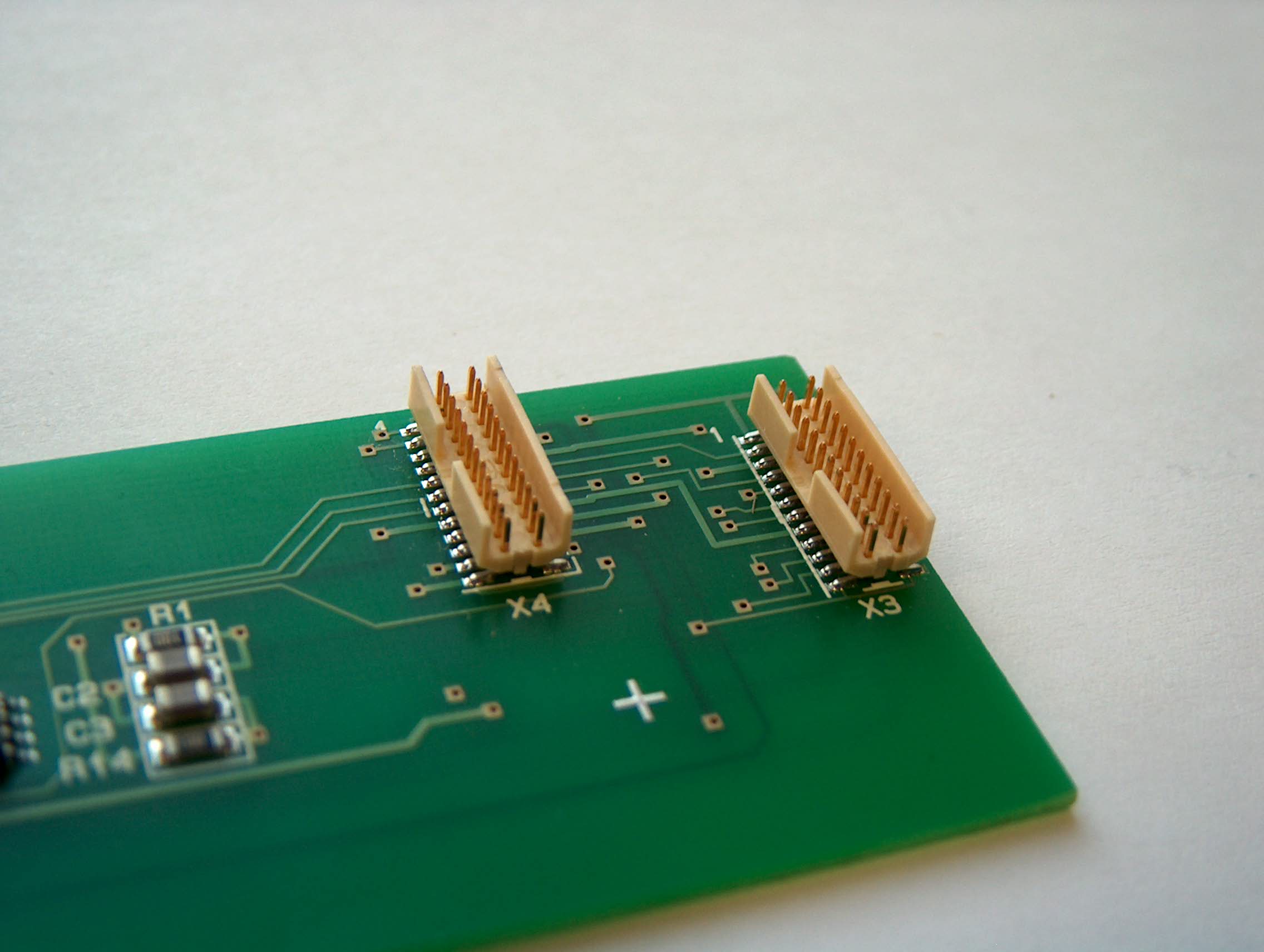

Kennt jemand diesen Steckverbinder aus dem Bildanhang? Laut Doku soll das ein ODU 525.005.035.024.003 sein. Den kann ich nirgendwo finden. Gibt es etwas kompatibles?
Michael L. schrieb: > 525.005.035.024.003 Da keine Antwort vieleicht mal bischen aufarbeiten für evtl. weitere Unterstützung, ohne Gewähr, hab nur überflogen und nicht anständig recherchiert, weiss auch nich was Du schon alles recherchiert hast Scheinbar gibt/gab es "525.xxx..." von Odu als Bestandteil von board to board Serie "mini-card" und Board to wire Serie"MINI-FLAKAFIX" Hier Datenblatt Mini flaka https://www.ineltro.ch/media/downloads/SAAItem/27/27054/b803fe6b-34b5-4ce7-abd7-a4110ae0b542.pdf Da ist auch der Bezeichnung Schlüssel drin 525 bedeutet weiblich 515 männlich und weiteres smd/tht ect Zeichnung ist auch drin, mit Maßen, Nasenabmessung nicht enthalten, soweit ich gesehen. 2-reihig Raster 1,27 x 2,54 mm, Stiftquerschnitt 0,38 x 0,38 mm Hier und da findet man bischen was, aber nicht mit 24 Pins gefunden ausser einem https://www.buerklin.com/de/p/odu/steckverbindersysteme/525-060-035-030-010/56F6804/ https://www.ebay.de/itm/265335529647? https://www.ineltro.ch/en/mini-flakafix-buchsenleiste-idc-30-pol.html 24Pin aber smd buchse https://www.ebay.de/itm/294427123935?
bla schrieb: > hab nur überflogen und nicht anständig > recherchiert, Die gibt es auch schon länger, Erscheinung/versionen mag sich auch etwas verändert haben Beitrag "Stiftleistenabdeckung"
bla schrieb: > Scheinbar gibt/gab es "525.xxx..." von Odu als Bestandteil von board to > board Serie "mini-card" und Board to wire Serie"MINI-FLAKAFIX" Eher Nummer als Bestandteil, die Versionen unterscheiden sich zb bei Form und Maßen
bla schrieb: > Hier und da findet man bischen was, aber nicht mit 24 Pins gefunden > ausser einem > https://www.buerklin.com/de/p/odu/steckverbindersysteme/525-060-035-030-010/56F6804/ > https://www.ebay.de/itm/265335529647? > https://www.ineltro.ch/en/mini-flakafix-buchsenleiste-idc-30-pol.html > > 24Pin aber smd buchse > https://www.ebay.de/itm/294427123935? Vorsicht, da habe ich vielleicht "mini-card" und "mini-flakafix" gemischt,kanns ja schauen ob was davon Deinem entspricht Michael L. schrieb: > Laut Doku soll > das ein > ODU 525.005.035.024.003 sein. Der letzte Link entspricht jedenfalls Deiner Bez(abgesegen von letzter Nummer VE), Bez deutet auf Buchse hin
bla schrieb: > Vorsicht, da habe ich vielleicht "mini-card" und "mini-flakafix" > gemischt Sieht man ja anhand der Bezeichnungnummer Stellen 4 bis 6, "005" habe ich aber in keinem Datenblatt gefunden
Na, das sieht doch wie eine SMD-Wannenstiftleiste aus. Was wird da eingesteckt? Eine SMD-Buchse oder ein Stecker mit Flachbandkabel? Kannst du mal den Pin-Abstand und Höhe messen?
