Forum: Analoge Elektronik und Schaltungstechnik 7-Segmendanzeige SelbstbauHi Ich möchte mir eine 7-Segment-Großanzeige aus Led-Filamenten aufbauen. Zum Design finde ich aber nur die klassische Anordnung, die etwa so aussieht:

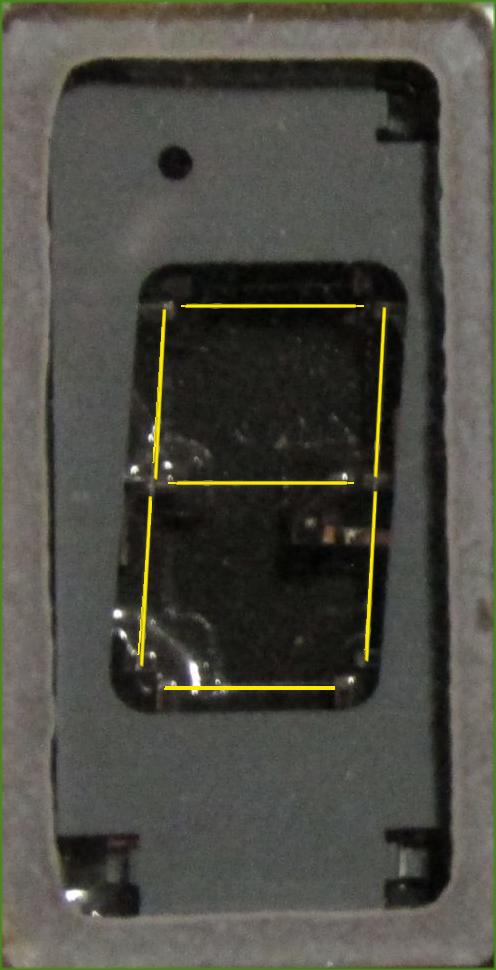

Vor Jahren hatte ich auch irgendwo mal andere Anordnungen der Segmente gesehen, etwa sowas:
Also die beiden vorderen senkrechten Segmente sind etwas hinter den Anfang der waagerechten Segmente eingerückt. Gibt es irgendwo solche Designvorschläge für die Anordnung der Segmente? Peter N. schrieb: > Also die beiden vorderen senkrechten Segmente sind etwas hinter den > Anfang der waagerechten Segmente eingerückt. Wenn es nicht 14 oder gar 16-Segment gewesen sein sollte, dann stelle ich mir die Ausgabe einer 8 recht blöd aussehend vor. Für alphanumerisch gibt es auch dies noch - keine Ahnung wie man das nennt. https://www.dieharke.de/Bilder/Ein-Flug-wird-auf-dem-Flughafen-Dresden-International-als-232179og.jpg Gruß Jobst Peter N. schrieb: > Gibt es irgendwo solche Designvorschläge für die Anordnung der Segmente? Gebräuchlich sind (wurde bereits gesagt) noch 16- und 14-Segment Anordnungen. Damit lassen sich dann auch alle Buchstaben des lateinischen Alphabets darstellen. Siehe z.B. https://www.urbanfonts.com/fonts/LED_16_Segment_Italic.font Ansonsten ist erlaubt, was gefällt.
Angehängte Dateien:
Als Tipp Denk dir an stelle des Glühfadens dein Filament in groß (Bild) MfG Peter N. schrieb: > Gibt es irgendwo solche Designvorschläge für die Anordnung der Segmente? https://www.youtube.com/watch?v=RTB5XhjbgZA Jobst M. schrieb: > dann stelle > ich mir die Ausgabe einer 8 recht blöd aussehend vor. Ja, vermutlich sähe die "8" eher wie ein "B" aus. Aber darum geht es mir ja: Gibt es schönere Möglichkeiten, die Segmente einer 7-Segment-Anzeige anzuordnen (nur zum Darstellen von Ziffern). Durch die Form der Filamente wären die Segmente auch Strichförmig und nicht spitz zulaufend, wie bei modernen Z-Segment-Anzeigen. Peter N. schrieb: > Gibt es irgendwo solche Designvorschläge für die Anordnung der Segmente? Wie groß soll die Anzeige denn werden? Wenn es allein um die Darstellung von Ziffern geht, nimm als Beispiel eine 7-Segmentanzeige LED oder LCD als Vorlage: Sieben Segmente leicht geneigt. Achte darauf, daß die Filamente nicht zu dünn ist und eine Frontscheibe für diffuses Licht sorgt. Die Segmentränder müssen per Siebdruck/Folie von hinten sauber abgegrenzt werden. pp schrieb: > Nimm dir ein Blatt Papier und einen Bleistift... Damit fängt man immer an! Also gebräuchlich sind diese https://rukminim1.flixcart.com/image/416/416/k687wy80/electronic-hobby-kit/b/m/m/10-pcs-7-segment-led-display-common-cathode-pack-of-10-super-original-imafzpzqybasvxsu.jpeg https://leds-and-more.de/media/image/product/607/lg/led-7-segment-anzeige-127mm-ziffernanzeige-orange-gem-anode.jpg https://i.pinimg.com/236x/34/3d/96/343d96d594d1a54ad571a5b3b7c3f269--arduino-projects-pace.jpg Was mir fehlt, ist noch die Art, bei der das obere Segment (a) bis ganz nach links geht und (f) darunter direkt gerade anschließt. Wie hier wohl die Null aussieht? https://en.wikipedia.org/wiki/File:Sharp_EL-8_Display_8_Digits_Green_Itron_Fluorescent_Tubes_(cropped).jpg Und das finde ich total abgefahren :-D https://hackaday.com/wp-content/uploads/2020/03/7seg-clock-featured.jpg Gruß Jobst
Angehängte Dateien:
Peter N. schrieb: > Ich möchte mir eine 7-Segment-Großanzeige aus Led-Filamenten aufbauen. Wenn die Anzeige richtig groß werden soll, dann lohnt es sich schon fast die einzelnen Segmente aus WS2812 herzustellen. Zumal man sich dann die Segmente soweit einrücken kann, wie man möchte. Statt Zweiergruppen sind natürlich auch Dreier- oder Vierergruppen möglich. > Wenn die Anzeige richtig groß werden soll,
Kann man die nicht einfach auch kaufen? Ich hab noch ein paar
die sind 15-16cm hoch. Die hab ich mal vom Flohmarkt mitgenommen...
Geben tut es sowas also.
Olaf
Angehängte Dateien:

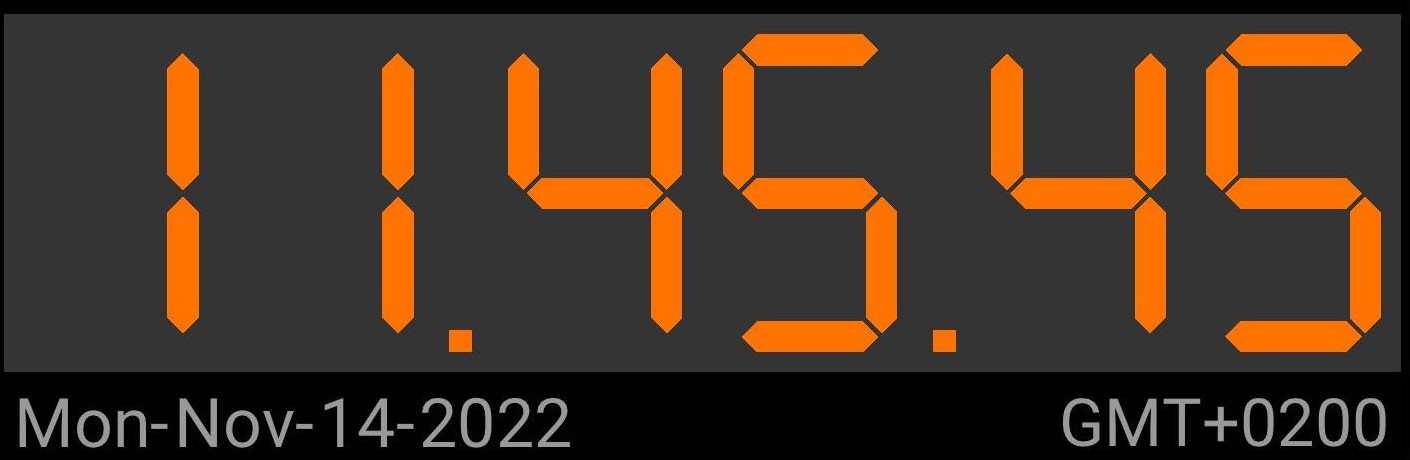

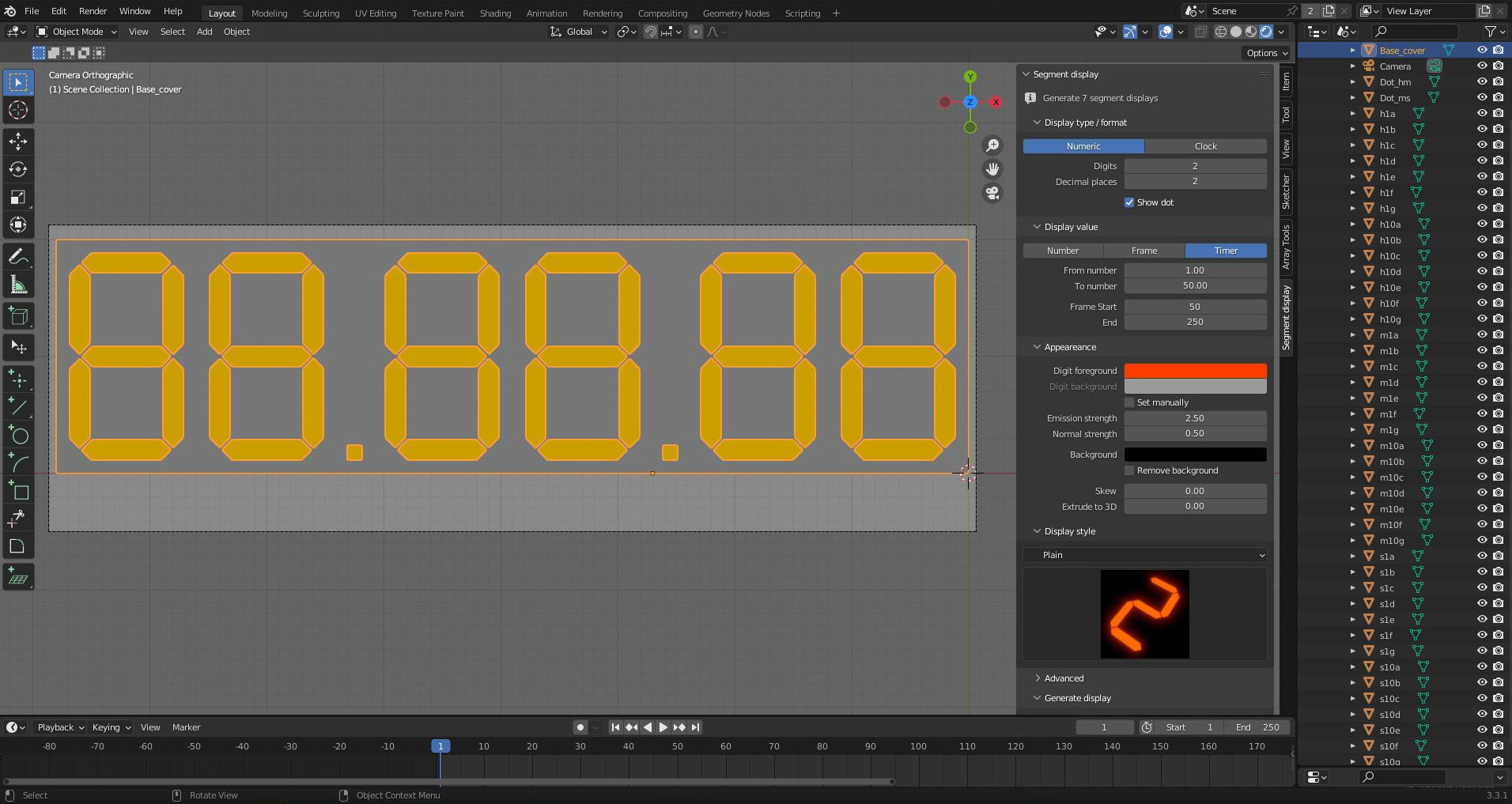

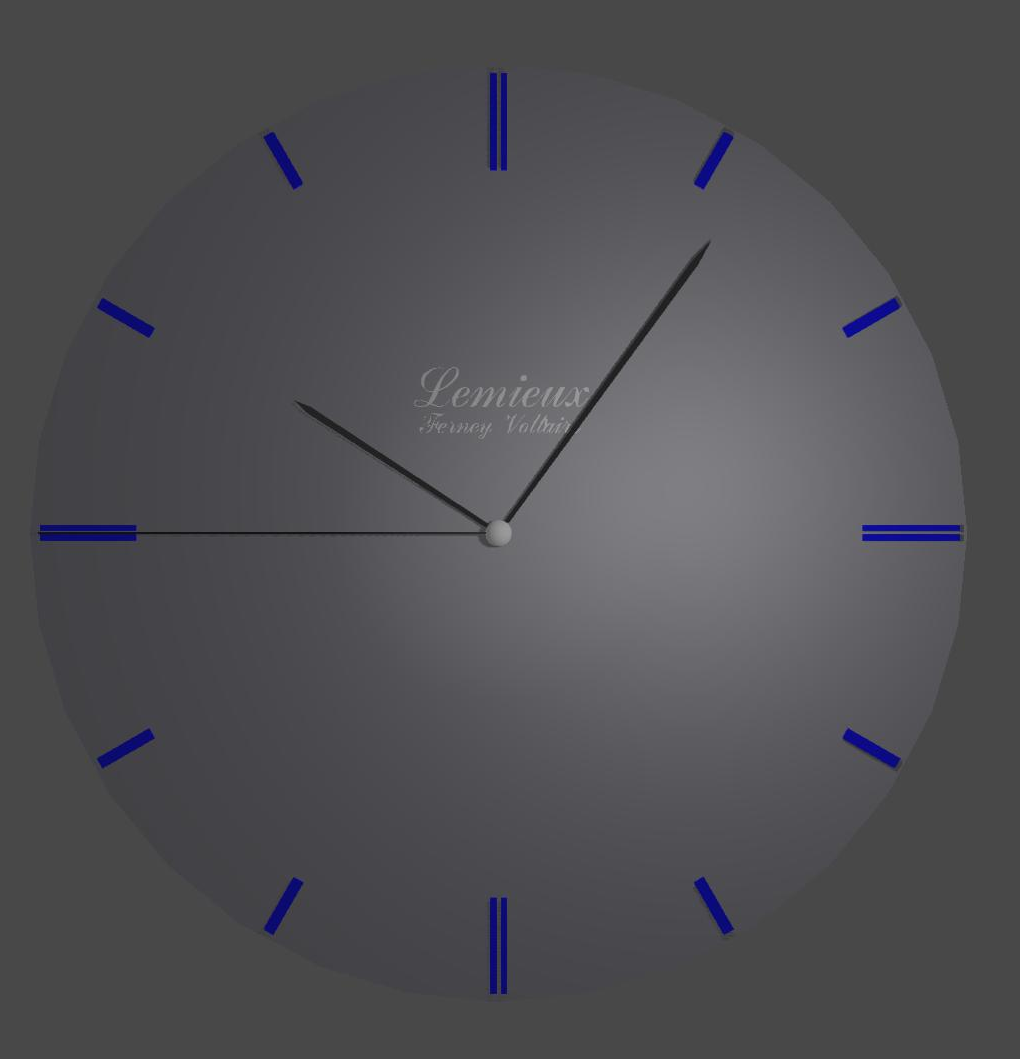

m.n. schrieb: > Nimm dir ein Blatt Papier und einen Bleistift... > > Damit fängt man immer an! Ist das nicht im Jahr 2022 ein ganz klein wenig altmodisch? Habe ein LED-Display aus einzelnen Segmenten selbst programmiert. Die Logik dafür entspricht ein zu eins der Logik die ich für eine HW-Version benötige. Das Programm lässt sich aber ganz leicht editieren, so kann ich experimentieren und entwickeln bevor irgendwas in HW "gegossen" wird. Dieser Weg ist etwas leistungsfähiger als die Papiermethode. Demo-Link: https://strandedalien.github.io/LED_Clock/index.html Zum sehen und editieren der Logik wird die freie Blender3D und Armory3D Software benutzt. Kostnix und ist OPEN SOURCE, wie mein LED-Programmbeispiel. Zur Vereinfachung der Konstruktion habe ich außerdem noch ein freies Plugin zur Erstellung von Segment-Anzeigen in Blender installiert. Schaut es euch mal an und sei es nur wegen der Ansteuerungslogik. Die wurde einfach grafisch mit sogenannten Nodes in Blender programmiert. Setzt eine saubere Benennung der Segmente voraus, sonst kommt man "drucheinadner". Zum Nachvollziehen bitte Blender3D installieren und die Blend aus meinem Repository damit öffnen und erstmal anschauen. Zum kompilieren einer abgeänderten Version dann noch Armory3D installieren. https://armory.itch.io/armory3d/purchase?popup=1 Dort auf "No thanks, just take me to the downloads" klicken, falls ihr erst mal nix bezahlen wollt. Die Version ist die selbe, ob man bezahlt oder nicht. Falls ihr noch fragen habt, beantworte ich die gerne falls ich kann. Der Quellcode etc. befindet sich alles im Blendfile.https://github.com/StrandedAlien/LED_Clock Eine programmierte Nixie und Analoguhr findet ihr auch in meinen Github-Repositories. Die Demos habe ich hier gesammelt: https://forums.armory3d.org/t/update3-improved-nixie-clock-desktop-mobile-added-aesthetic-5-swap-button-and-inverted-control-directions/4940 Hört sich alles für manche kompliziert an, ist aber nicht mal halb so wild wie es aussieht. Der dickste zu verdauende Brocken ist immer noch Blender3D. Wer hier schon etwas Übung hat, wird es als relativ leicht empfinden. Nur Mut, probiert es mal aus, wenn ihr die Zeit dafür habt. Kostet ja nichts. https://www.mikrocontroller.net/attachment/577034/Bild_2022-11-14_092817244.png > Als Tipp > Denk dir an stelle des Glühfadens dein Filament in groß (Bild) Ein typisches Produkt der 1960er-Jahre würde ich nicht gerade als Design-Vorbild hernehmen. Moderne 7-Segmentanzeigen weisen doch eine etwas andere Gestaltung auf: https://en.wikipedia.org/wiki/Seven-segment_display#/media/File:7_Segment_Display_with_Labeled_Segments.svg MINITRONS arbeiteten recht zuverlässig, da die einzelnen Glühfäden mit Unterspannung betrieben wurden. So waren etwa Cockpits der Apollo- Raumschiffe mit solchen Anzeigen bestückt. m.n. schrieb: > Wie groß soll die Anzeige denn werden? Der Leuchtkörper eines Filaments ist ca. 22mm lang und 2,5mm dick. Die Anzeige wird also ca. 50mm hoch. Ich möchte damit einen alten Radiowecker zu einer Wanduhr umstylen. Über Blenden, Farbfilter usw. mache ich mir dann später Gedanken.
Angehängte Dateien:

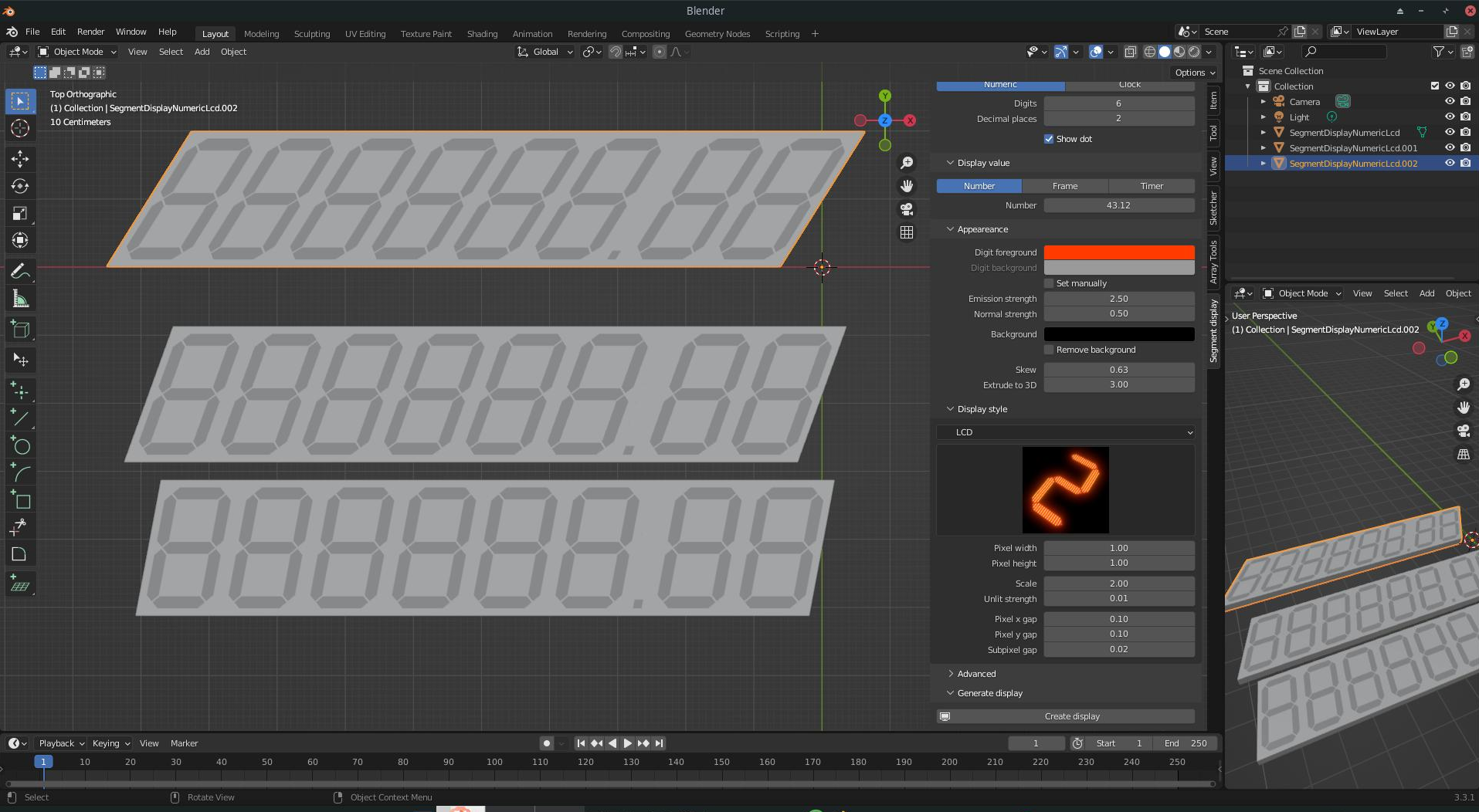

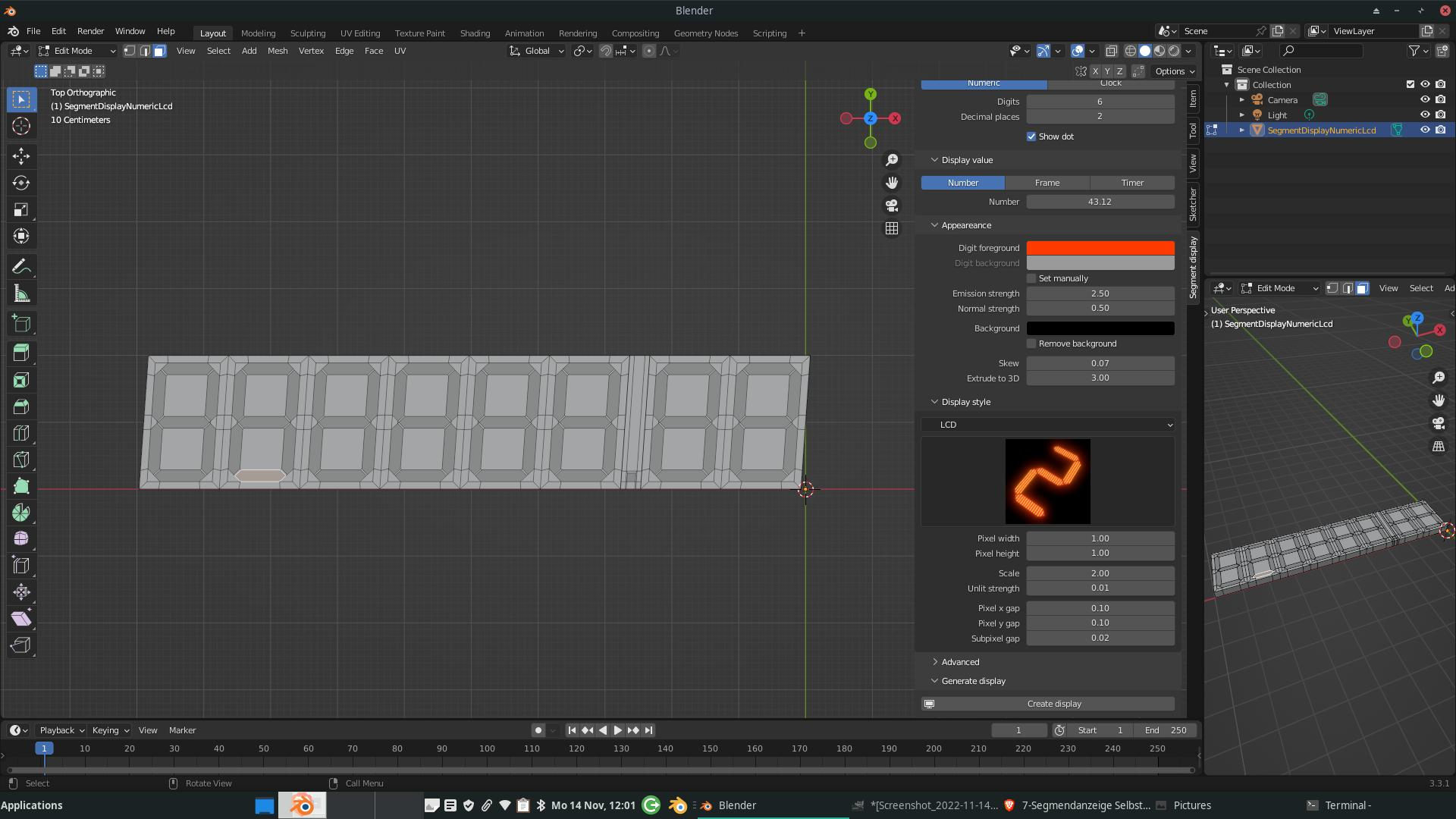

Den Screenshot hatte ich vergessen. Beitrag editieren geht nicht mehr. Das Plugin bzw. Addon für Blender findet ihr übrigens auch in meinem Github Repository der LED-Clock oder auch hier https://xdudssx.github.io/segment-display-blender-addon/. Falls ihr CZ beherrscht auch hier:https://github.com/xDUDSSx/segment-display-blender-addon/blob/master/documentation_czech.adoc Joachim L. schrieb: > Ist das nicht im Jahr 2022 ein ganz klein wenig altmodisch? Wenn ich mir Dein 1. Bild ansehe, sicherlich nicht. Die senkrechten Segmente sind langweilig anzusehen und die rote "2" rechts unten ist nicht geneigt, sondern umgekippt. So etwas findest Du gut? Peter N. schrieb: > Der Leuchtkörper eines Filaments ist ca. 22mm lang und 2,5mm dick. > > Die Anzeige wird also ca. 50mm hoch. > Ich möchte damit einen alten Radiowecker zu einer Wanduhr umstylen. Ein kleine Anzeige also. Wenn Du schon sieben dieser Segmente in der Hand hast, lege sie Dir auf den Tisch und drehe daran, bis es Dir gefällt. Warum so mickrig? Wenn schon, denn schon: https://www.into-led.com/de/led-roehren/led-leuchtstoffroehren/?gclid=EAIaIQobChMIq7Dxqrmt-wIVj-R3Ch0WFQtGEAAYAiAAEgJpafD_BwE
Angehängte Dateien:
/Zitat an: von m.n. (Gast)14.11.2022 11:20 Joachim L. schrieb: > Ist das nicht im Jahr 2022 ein ganz klein wenig altmodisch? Wenn ich mir Dein 1. Bild ansehe, sicherlich nicht. Die senkrechten Segmente sind langweilig anzusehen und die rote "2" rechts unten ist nicht geneigt, sondern umgekippt. So etwas findest Du gut? /Zitat aus Probiere es doch mal aus, bevor du sowas behauptest! Die geneigte LED ganz rechts ist von der Bedienfläche des Blender Plugins Segmentanzeige.zip. Sehe schon, das wird nur was für Leute die schon ein bisschen mit Blender zu tun hatten. Ich sagte schon oben, das ist der dickste Brocken an der Sache. Im übrigen lässt sich die gewünschte Neigung mit dem Plugin stufenlos einstellen. Siehe Bildschirmfoto Es gibt wenig, was hässlicher ist als die Darstellung von Zahlen auf Siebensegmentanzeigen. 14- und 16-Segmentanzeigen sind für den Betrachter auch eine Zumutung. Théodore schrieb: > Es gibt wenig, was hässlicher ist als die Darstellung von Zahlen auf > Siebensegmentanzeigen. Und was gibt es dann Besseres, als vielleicht die Anzeige auf Punktrasterdisplay mit genügend kleinen Pixeln? Und bitte nicht "Nixie" sagen...
Angehängte Dateien:

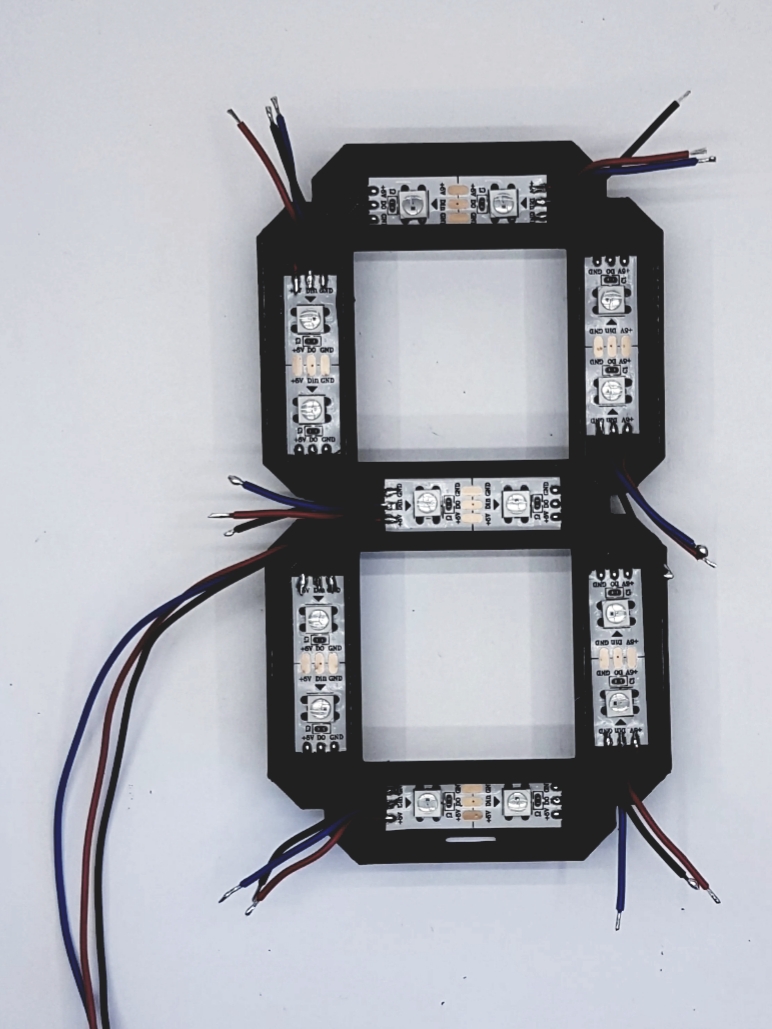

Théodore schrieb: > Es gibt wenig, was hässlicher ist als die Darstellung von Zahlen > auf > Siebensegmentanzeigen. 14- und 16-Segmentanzeigen sind für den > Betrachter auch eine Zumutung. Zumindest kommen die nicht in der Größe von Wahlplakaten :-) Aber zum schnellen ablesen einer Fülle von exakten Infos sind sie wirklich gut. Bei anderen Anzeigen muss man erst "Übersetzen". Michael M. schrieb: > 20221114_103349.jpg > Wenn die Anzeige richtig groß werden soll, dann lohnt es sich schon fast > die einzelnen Segmente aus WS2812 herzustellen. Das sind aber keine WS2812
Angehängte Dateien:

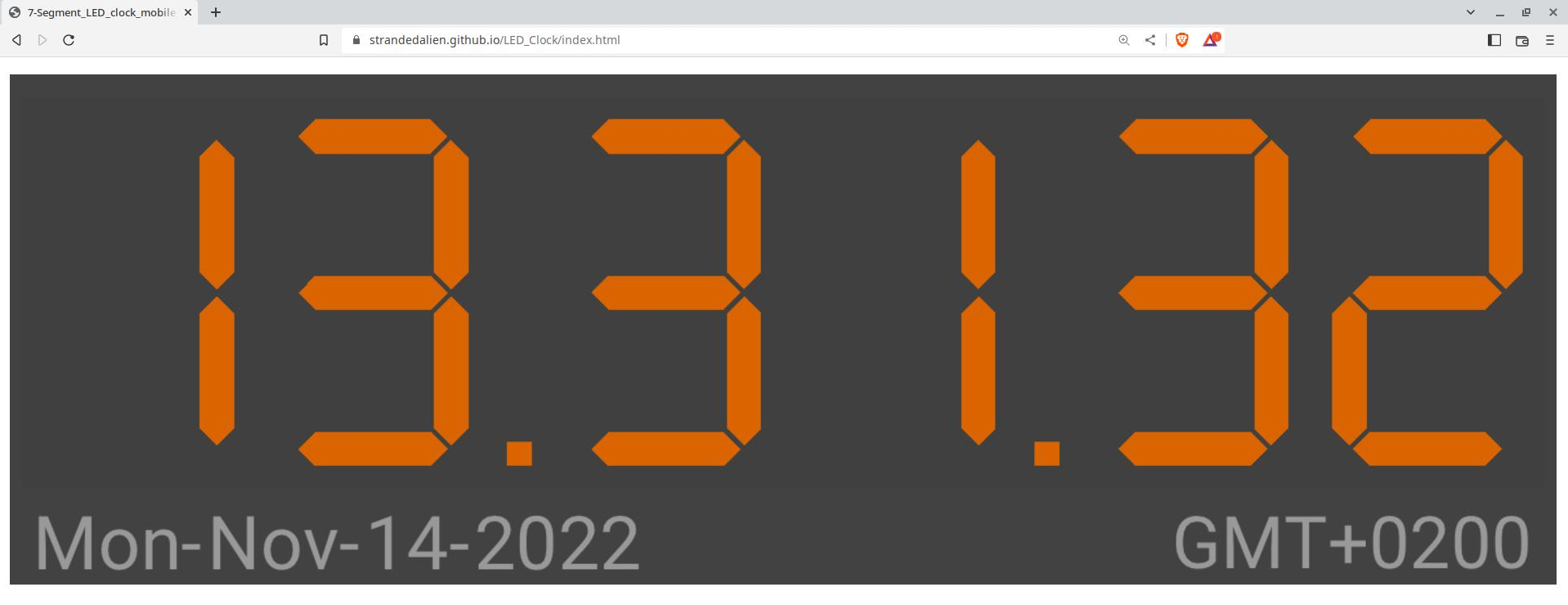

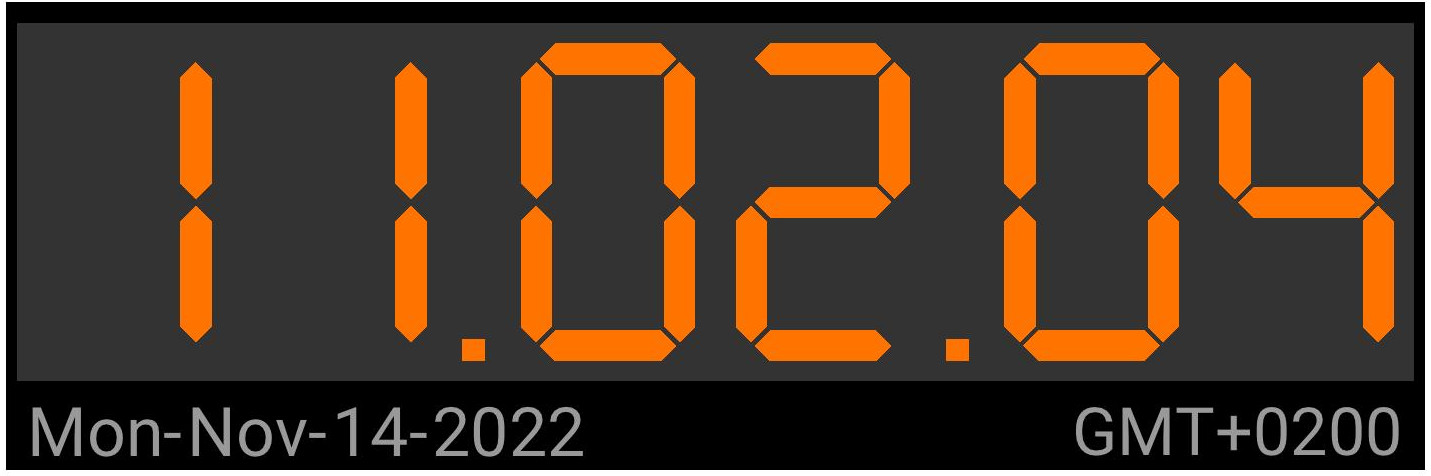

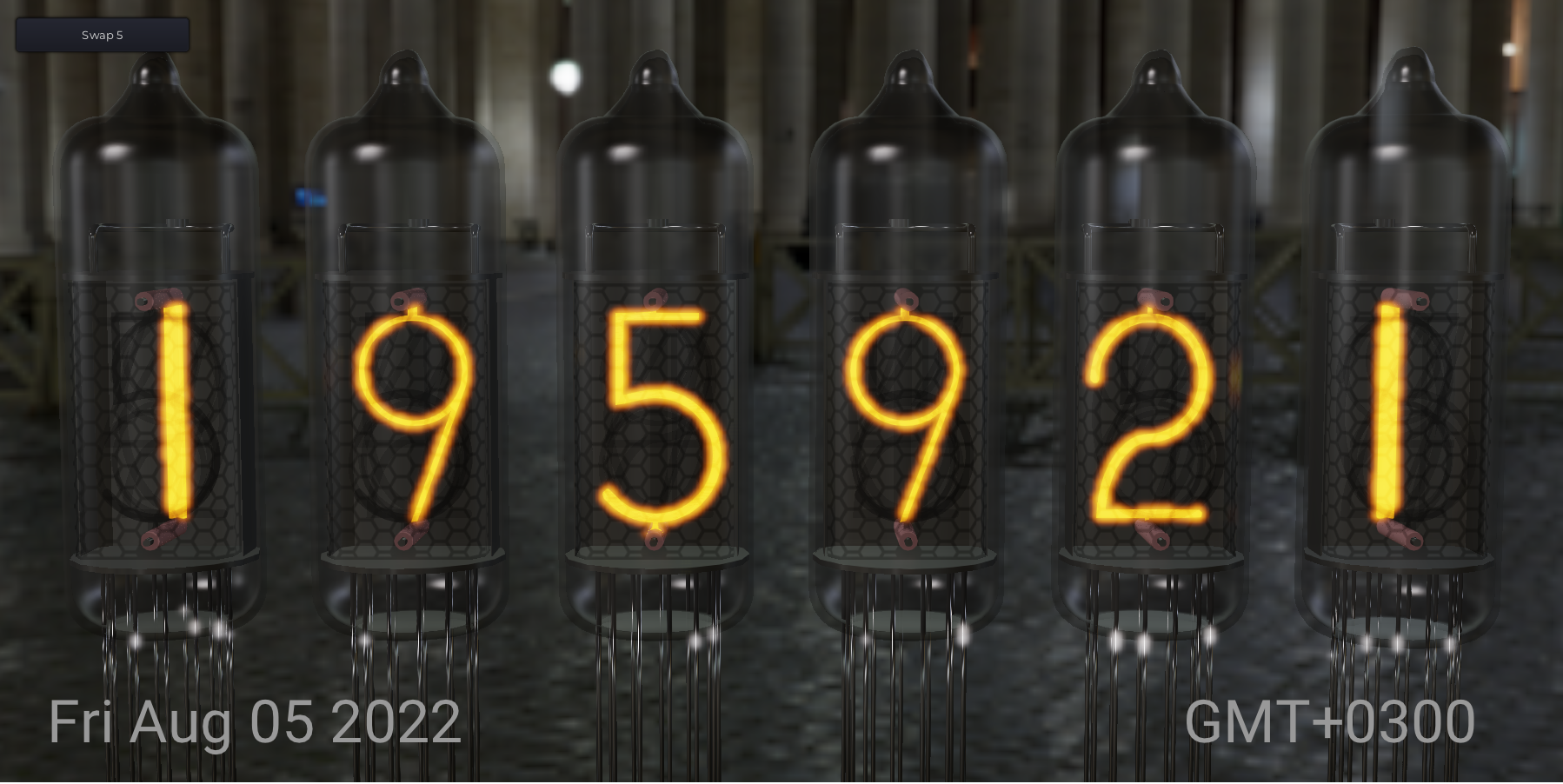

Ein ausrangierter Monitor ist gross genug? Dann empfehle ich meine Software-Lösung (Link zu Quellcode siehe oben), die braucht auch nicht mehr Strom als die Menge an WS2812 und lässt sich beliebig anpassen. Zum Bleistift ist eine andere Farbe, Größe, Neigung, etc. einstellbar. Das mit der Farbe einstellen ist sogar (fast) richtig einfach. https://strandedalien.github.io/LED_Clock/index.html Da das im Browser läuft, geht es auch auf Handy, Raspi, Linux, MacOS, etc. Anzeige zoomen geht über das "Hamburger-Menü" ganz rechts oben im Browser. Damit kann man es bis auf den Rand aufziehen. Siehe auch mein Beitrag weiter oben im Armory3d Forum, für andere Versionen wie 3D-Nixie, Analog. > Es gibt wenig, was hässlicher ist als die Darstellung von Zahlen auf > Siebensegmentanzeigen. Das haben die Leute vor 20Jahre auch ueber die Nixies gesagt und jetzt sind die wieder voll cool. Es ist also nur korrekt anzunehmen das nun die 7-Seg wieder in werden. Gut das ich noch Stangenweise im Keller hab. [Haende reib] > Ein ausrangierter Monitor ist gross genug? Dann empfehle ich meine > Software-Lösung Wenn man Software will dann koennte man doch einfach das entsprechende QT-Objekt in seine Anwendung ziehe. Das gehoert da bereits zum Lieferumfang. https://doc.qt.io/qt-6/qlcdnumber.html Olaf Olaf schrieb: >> Es gibt wenig, was hässlicher ist als die Darstellung von Zahlen > auf >> Siebensegmentanzeigen. > > Das haben die Leute vor 20Jahre auch ueber die Nixies gesagt und > jetzt sind die wieder voll cool. Es ist also nur korrekt anzunehmen > das nun die 7-Seg wieder in werden. Gut das ich noch Stangenweise > im Keller hab. [Haende reib] Damit kann man dann den Aufenthalt im Seniorenheim finanzieren. ;-) Joachim L. schrieb: > Sehe schon, das wird nur was für Leute die schon ein > bisschen mit Blender zu tun hatten. Von Blendern halte ich mich schön fern ;-) Je nach Möglichkeiten des TO würde ein 4,3" TFT große Freiheit bei der Darstellung bieten. Peter N. schrieb: > Über Blenden, Farbfilter usw. mache ich mir dann später Gedanken. Das wäre damit auf jeden Fall abgedeckt. Peter N. schrieb: > Und was gibt es dann Besseres, als vielleicht die Anzeige auf > Punktrasterdisplay mit genügend kleinen Pixeln? TIL311, was sonst? H. H. schrieb: > Olaf schrieb: >>> Es gibt wenig, was hässlicher ist als die Darstellung von Zahlen >> auf >>> Siebensegmentanzeigen. >> >> Das haben die Leute vor 20Jahre auch ueber die Nixies gesagt und >> jetzt sind die wieder voll cool. Es ist also nur korrekt anzunehmen >> das nun die 7-Seg wieder in werden. Gut das ich noch Stangenweise >> im Keller hab. [Haende reib] > > Damit kann man dann den Aufenthalt im Seniorenheim finanzieren. ;-) Wie denn, dort hat man keinen Keller mehr und wer zieht einem den ganzen Kram um? Wenn jemand das noch selber kann, landet er nicht im Seniorenheim. Trauriges Schicksal und leider nicht witzig. Olaf schrieb: >> Ein ausrangierter Monitor ist gross genug? Dann empfehle ich meine >> Software-Lösung > > Wenn man Software will dann koennte man doch einfach das entsprechende > QT-Objekt in seine Anwendung ziehe. Das gehoert da bereits zum > Lieferumfang. > > https://doc.qt.io/qt-6/qlcdnumber.html > > Olaf Interessanter Beitrag und bestimmt sehr nützlich, wenn man sich mit QT auskennt. Für mich persönlich ist die Blender3d/Armory3D aber einfacher, flexibler, weitgehend Platform unabhängig. Außerdem geht auch 3D, was allerdings bei Uhren und insbesondere LED-Anzeigen erst richtig zum Tragen kommt, wenn man sie in entsprechende Anwendungen einbaut. Joachim L. schrieb: > Interessanter Beitrag und bestimmt sehr nützlich, wenn man sich mit QT > auskennt. > > Für mich persönlich ist die Blender3d/Armory3D aber einfacher, > flexibler, weitgehend Platform unabhängig. Außerdem geht auch 3D, was > allerdings bei Uhren und insbesondere LED-Anzeigen erst richtig zum > Tragen kommt, wenn man sie in entsprechende Anwendungen einbaut. der TO möchte einen Radiowecker zu einer Wanduhr umbauen. Ist das die entsprechende Anwendung? Joachim L. schrieb: > Zum > Bleistift ist eine andere Farbe, Größe, Neigung, etc. einstellbar. Das > mit der Farbe einstellen ist sogar (fast) richtig einfach. wie einfach geht das bei einer Wanduhr? mit ausziehbarer Tastatur und Maus? Selbsterklärend für Rentner?
Angehängte Dateien:

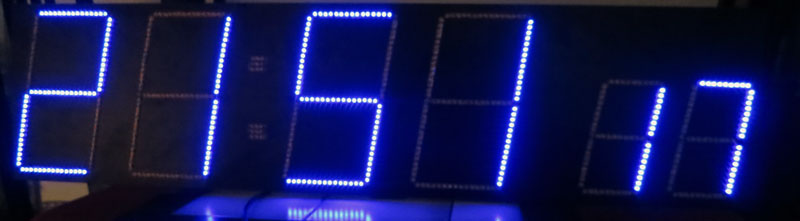

Wie wäre es mit 27 cm hohen Ziffern? Für die 6 stellige Uhr ist ziemlich genau eine 5m Rolle LED Stripe draufgegangen. Das Ganze ist auf einem 30 cm breiten Regal Einlegeboden aufgebaut :-) > Wie wäre es mit 27 cm hohen Ziffern? Sieht leider haesslich aus weil man die einzelnen LEDs als solche erkennt. Olaf
Angehängte Dateien:

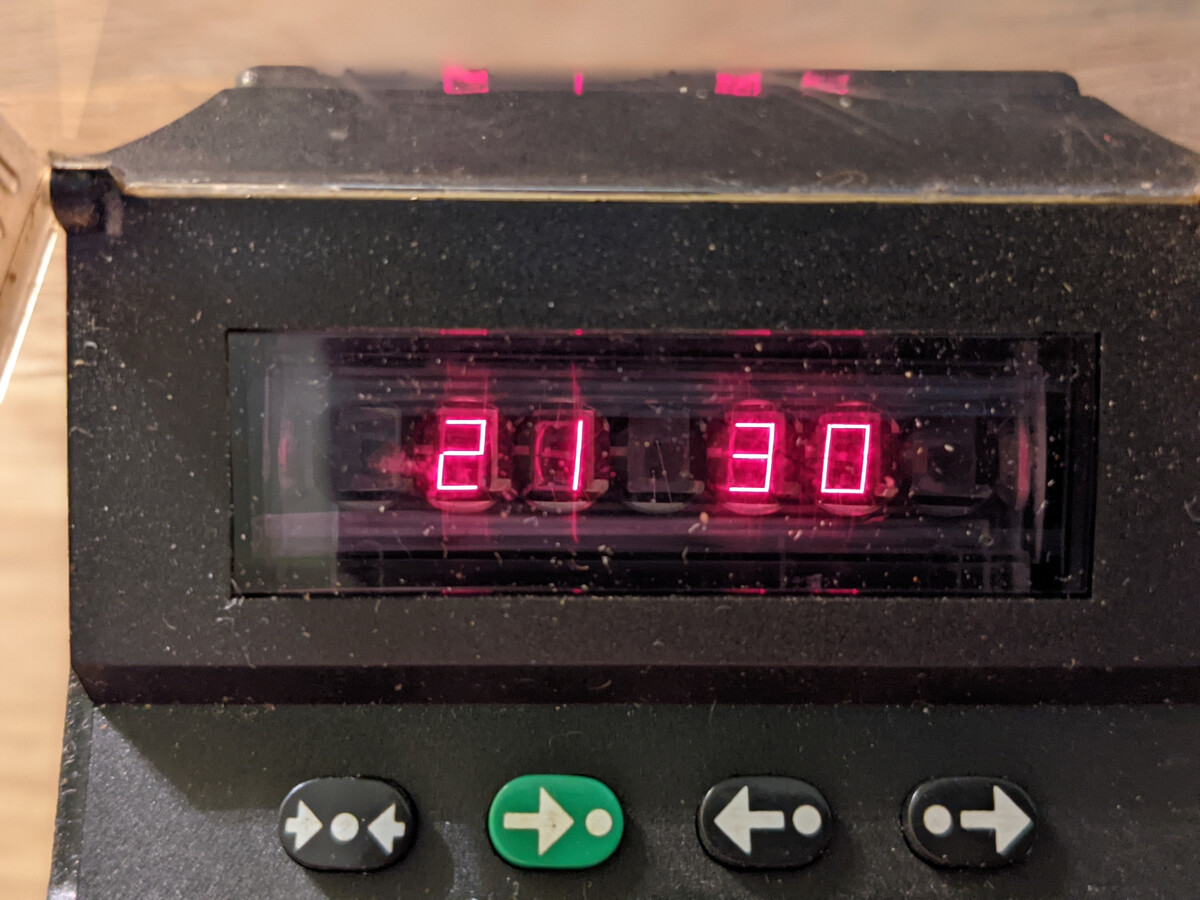

Ich finde die schlichte Darstellung wie bei den alten Nordmende-Fernbedienungen gut. Das sollte sich mit Filamenten gut nachbilden lassen. Jobst M. schrieb: > Wie hier wohl die Null aussieht? > https://en.wikipedia.org/wiki/File:Sharp_EL-8_Display_8_Digits_Green_Itron_Fluorescent_Tubes_(cropped).jpg Bei der Null wird meines Wissens nur der untere Teil dargestellt, was dann aussieht wie ein kleines "o". Kannst auch mittels Lasercutter aus einer dicken Platte Lichtschächte auslasern und mit satinertem Plexi als Streuscheibe verblenden. Da kann jeder so viel Aufwand treiben, wie er mag ;-) Peter L. schrieb: > MINITRONS arbeiteten recht zuverlässig, da die einzelnen Glühfäden > mit Unterspannung betrieben wurden. So waren etwa Cockpits der Apollo- > Raumschiffe mit solchen Anzeigen bestückt. Nein, das ist falsch. Die Apollo-Raumschiffe verwendeten zwar Siebensegment-Anzeigen, aber als Elektrolumineszenz-Displays mit Wechselspannung, die per Relais auf die Segmente geschaltet wurde. Siehe Beschreibung der DSKY-Einheit des Apollo Computers... Minitrons wurden in Flugzeugcockpits verwendet, wurden dort aber elektronisch auf Ausfälle überwacht. Wäre ja blöd, wenn durch einen defekten Glühfaden im A-Segment aus einer 7 eine 1 würde, wenn es um das Navigationsdisplay geht... Robert K. schrieb: > Joachim L. schrieb: >> Zum >> Bleistift ist eine andere Farbe, Größe, Neigung, etc. einstellbar. Das >> mit der Farbe einstellen ist sogar (fast) richtig einfach. > > wie einfach geht das bei einer Wanduhr? mit ausziehbarer Tastatur und > Maus? > Selbsterklärend für Rentner? Nix verstehen. Soll das ein kryptischer Sarkasmus sein, oder möchtest du das mal genauer erklären. Peter N. schrieb: > Gibt es irgendwo solche Designvorschläge für die Anordnung der Segmente? https://www.youtube.com/watch?v=RTB5XhjbgZA fchk Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
