Die Gehäuseformen werden immer verrückter:-)

[⚡Guido⚡ (guido_hat_euch_lieb)]

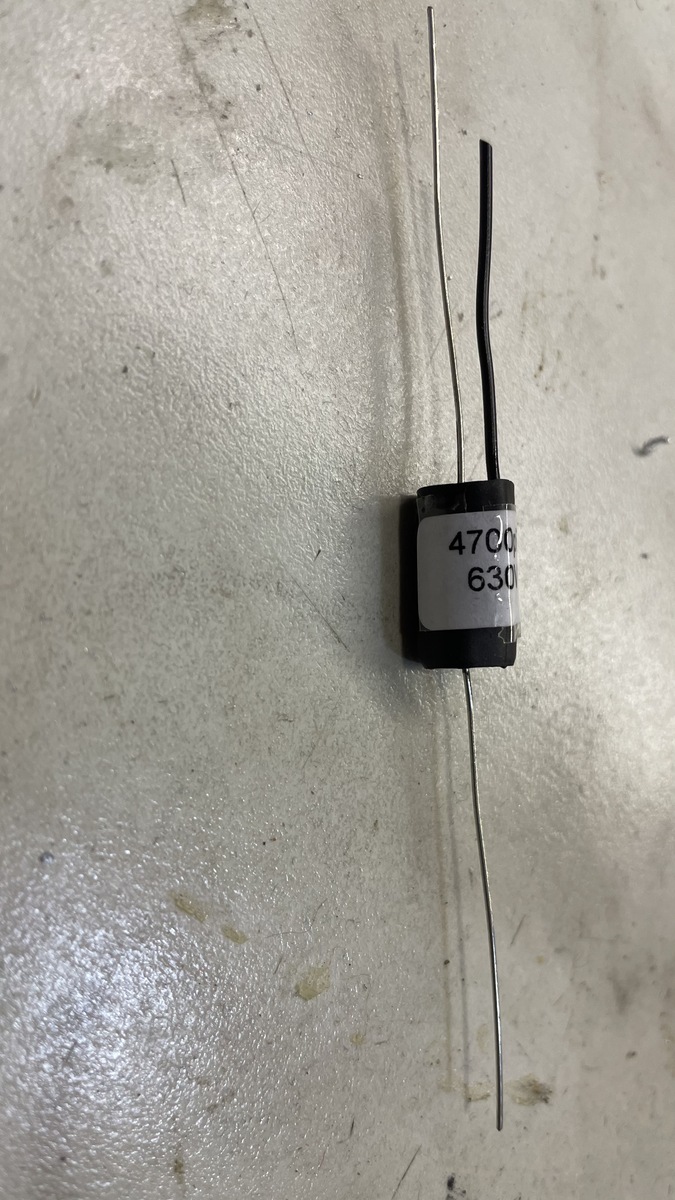

Hat das schon mal jemand gesehen? Also verbaut in einem Gerät?
Mir ist das komplett neu in dieser Bauform

[Peter D. (peda)]

Ooch nöö.

Auch wenn es fast unglaublich klingt, man darf hier sogar Links oder
wenigstens die Bezeichnung posten.

[Tom (Gast)]

Ja in älterer Funk oder hifi Technik

[Peter D. (peda)]

Hätte nicht gedacht, daß es Widerstandskoppler noch gibt:
https://de.farnell.com/advanced-photonix/nsl-32sr2/optokoppler-ldr-ausgang-2kv/dp/3692206

In Effektgeräten hat man sowas verwendet.

[Dussel (Gast)]

Peter D. schrieb:
> Hätte nicht gedacht, daß es Widerstandskoppler noch gibt:
>
https://de.farnell.com/advanced-photonix/nsl-32sr2/optokoppler-ldr-ausgang-2kv/dp/3692206
>
> In Effektgeräten hat man sowas verwendet.
Nach
https://www.bartec.de/ProdCatalogue/Assets/Datasheets/lng_1/450888-de.pdf
wird das im Explosionsschutz (anscheinend auch aktuell) eingesetzt. Oder
ist das was anderes?

[Gerald B. (gerald_b)]

Peter D. schrieb:
> Hätte nicht gedacht, daß es Widerstandskoppler noch gibt:

Oder früher, als man nüscht hatte. Ich hab in meiner ersten Lichtorgel
die TRIAC Endstufen mit einem ähnlichen Konstrukt Marke Eigenbau
galvanisch getrennt. Das hätte jeden Isolationstest bestanden :-)

[H. (Gast)]

ELV hatte mal so etwas in den 80ern: Glühbirnchen und LDR im
Kondensatorgehäuse als "analoger Optokoppler". Nachbauschutz, bevor es
Mikrocontroller en mass gab.

[Bodo (Gast)]

Ist das jetzt ein Elko oder ein Vactrol?

Als Entstörkondensator gibts das durchaus:
https://www.shop-traub.de/entstoerkondensator-0-2microf.html

[Bodo (Gast)]

Achtung!

Der "Widerstandskoppler" von Peter ist ein Optokoppler mit LED + LDR,
auch Vactrol genannt. [1]

Der "Widerstandskoppler" von Dussel ist ein Spannungsteiler oder
"Dämpfungsglied".

Wenn man sich das Bild von Guido genau anschaut, sieht man, dass es sich
um einen Vactrol handelt: Rechts die LED-typsichen Beinchen mit
rechteckigem Querschnitt, unterschiedlicher Länge  und "Stoßkanten" (wie
nennt man diese Form und wozu dient sie?); links die runten, langen,
weichen Drähte vom LDR.

Nur der Schrumpfschlauch, wie er sonst bei Elkos verwendet wird,
irritiert ein wenig.

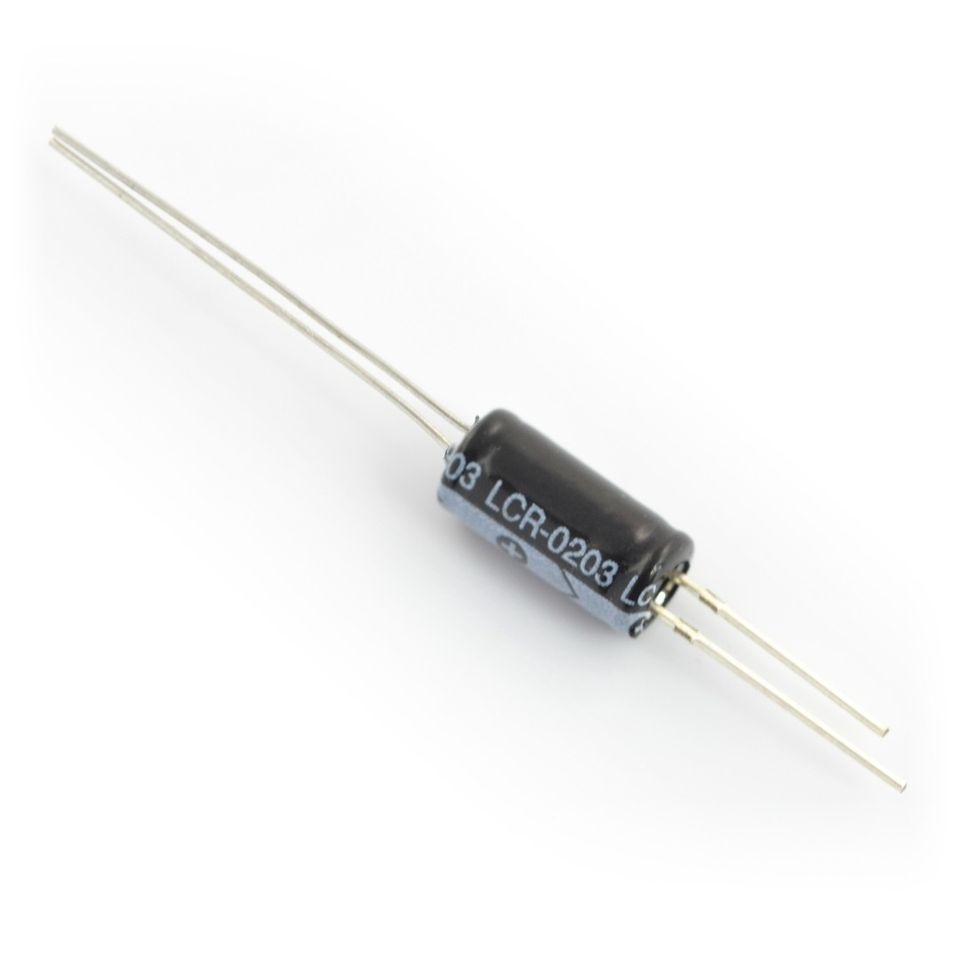

Datenblatt zu Guidos LCR-0203: [2]

[1] https://pdf.datasheetcatalog.com/datasheet/perkinelmer/VT500.pdf
[2] https://z3d9b7u8.stackpathcdn.com/pdf-down/L/C/R/LCR-0203_ETC.pdf

[Der Zahn der Zeit (🦷⏳) (Gast)]

Peter D. schrieb:
> Ooch nöö.
>
> Auch wenn es fast unglaublich klingt, man darf hier sogar Links oder
> wenigstens die Bezeichnung posten.

Echt jetzt? Dann mache ich das mal:
https://datasheetspdf.com/pdf-file/736189/ETC/LCR-0203/1

Ich nenne die Dinger LDR-Koppler und habe sie selber auch in jüngerer
Zeit schon eingesetzt. Es gibt mehrere Hersteller. Ich habe u. A. welche
aus Tschechien von Tesla-Blatna. Die habe viele verschiedene im
Programm.

[Andrew T. (marsufant)]

Der Zahn der Zeit (🦷⏳) schrieb:
> Echt jetzt? Dann mache ich das mal:
> https://datasheetspdf.com/pdf-file/736189/ETC/LCR-0203/1
>
> Ich nenne die Dinger LDR-Koppler und habe sie selber auch in jüngerer
> Zeit schon eingesetzt.


Und sind auch in der Amplitudenstabilsierung von Wien-Brückengeneratoren
für niedrigen Klirrfaktor gern verwendet.

[Phasenschieber S. (Gast)]

Warum kommt niemand auf die Idee das Aufgedruckte mal bei Goggle
einzugeben?
https://www.ebay.de/itm/283003829014

[Michael M. (Firma: Autotronic) (michael_metzer)]

Phasenschieber S. schrieb:
> Warum kommt niemand auf die Idee das Aufgedruckte mal bei Goggle
> einzugeben?

Dann wird man aber auch nicht schlauer draus. Auf der eBay Seite wird
nur empfohlen, dass man das Produkt sofort kaufen soll, egal um was es
sich bei dem Produkt mit dieser Nummernbezeichnung  handelt.

Ich gehe stark davon aus, dass es sich um einen Elko mit 4 Anschlüssen
handelt. Ein Optokoppler sieht für mich anders aus!

[LDR (Gast)]

Michael M. schrieb:
> Ich gehe stark davon aus, dass es sich um einen Elko mit 4 Anschlüssen
> handelt. Ein Optokoppler sieht für mich anders aus!

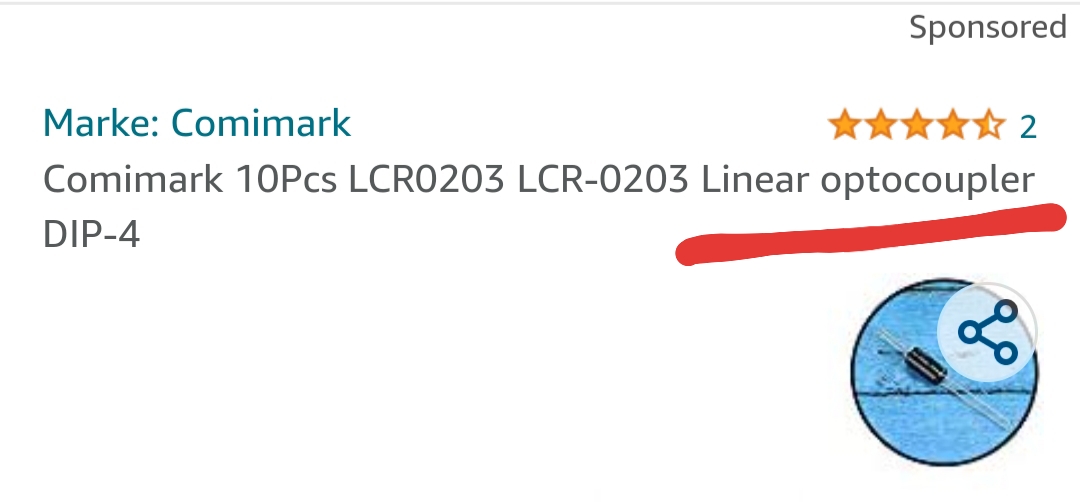

https://www.amazon.com/Comimark-LCR0203-LCR-0203-Linear-optocoupler/dp/B0855S8J8N

[Michael M. (Firma: Autotronic) (michael_metzer)]

Tatsächlich! Hier wird wenigstens darauf hingewiesen, dass es sich um
einen Optokoppler handelt.

[888 (Gast)]

Fachleute empfehlen in so einem Fall, doch einfach mal das Datenblatt zu
lesen.

[LDR (Gast)]

Hersteller:

https://www.senbasensor.com/analog-optocoupler/

[Hans_Dampf (Gast)]

Da LDRs nicht RoHS bzw. REACH konform sind, dürfte sich der Absatz
dieser Bauteile in Grenzen halten.

[Abdul K. (ehydra)]

Soul E. schrieb:
> Datenblatt zu lesen

Was da wohl "patentiert" wurde??

---
Ist der sich ergebende Klirrfaktor zwischen einer Glühobst- und der
LED-Variante eigentlich relevant?

Ansprechzeit und i/o-Kennlinie unterscheiden sich ja doch.

[⚡Guido⚡ (guido_hat_euch_lieb)]

Peter D. schrieb:
> Auch wenn es fast unglaublich klingt, man darf hier sogar Links oder
> wenigstens die Bezeichnung posten.

Der Typ steht doch drauf..und es soll mit Absicht etwas Rätselraten
sein...

[Thomas R. (thomasr)]

Was es alles gibt! Da hat doch tatsächlich jemand die selbst gebaute
Potentialtrennung meiner Lichtorgel aus 1976 nachgebaut, Frechheit!!

[Stefan F. (Gast)]

Ich habe so etwas (in selbst gebaut) in meinem Audio Limiter verbaut
http://stefanfrings.de/audio_limiter/index.html

[Dieter J. (fossi)]

In den Saba-Radios waren öfters Kondensatoren mit 4 Anschlüssen verbaut.
Da war auf jeder Seite 1 Anchluß mit einer Abschirmung verbunden.
Z.B.Saba Lindau
siehe Anhang

Gruß
fossi

[Thomas R. (thomasr)]

Hier als Ersatzteil für Röhrengeräte

[Stefan F. (Gast)]

Thomas R. schrieb:
> Hier als Ersatzteil für Röhrengeräte

Ist das nicht ein Zündtrafo für Blitzer?

[Thomas R. (thomasr)]

Stefan F. schrieb:
> Thomas R. schrieb:
>> Hier als Ersatzteil für Röhrengeräte
>
> Ist das nicht ein Zündtrafo für Blitzer?

Könnte man meinen :-)

Ist aber tatsächlich der neumodische Ersatz für diese SABA Dinger.

[Volker B. (Firma: L-E-A) (vobs)]

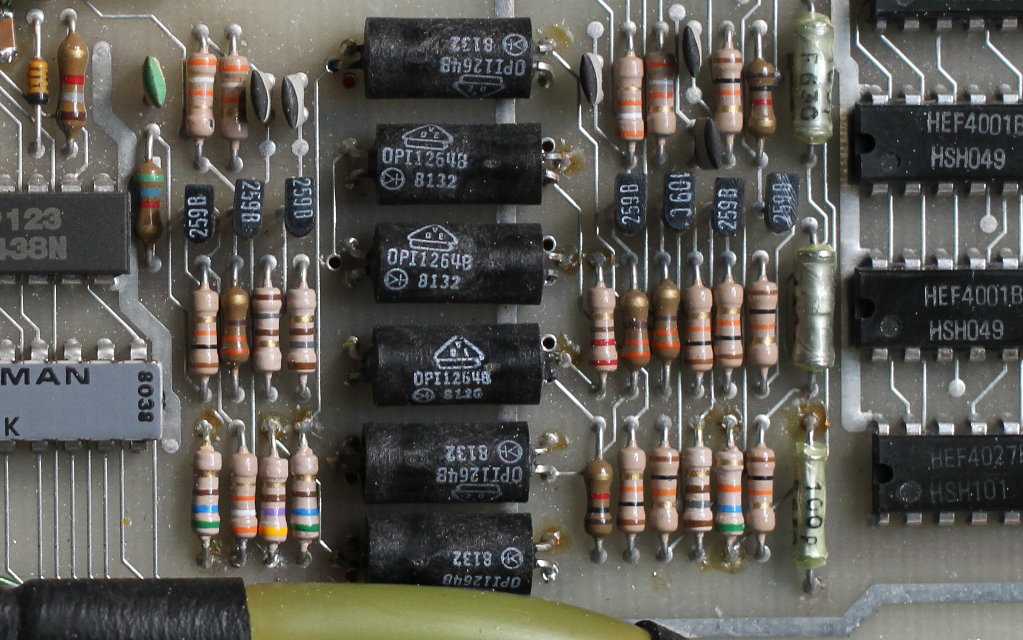

...und so sahen Optokoppler vor gut 40 Jahren aus, in einem Norma
Tischmultimeter.

Grüßle,
Volker

[LDR (Gast)]

Volker B. schrieb:
> ...und so sahen Optokoppler vor gut 40 Jahren aus,

Die sehen noch immer so aus.

https://www.digikey.de/de/products/detail/tt-electronics-optek-technology/OPI1264B/374810

[Dieter J. (fossi)]

Thomas R. schrieb:
> Hier als Ersatzteil für Röhrengeräte


Ich mach mir die selber.

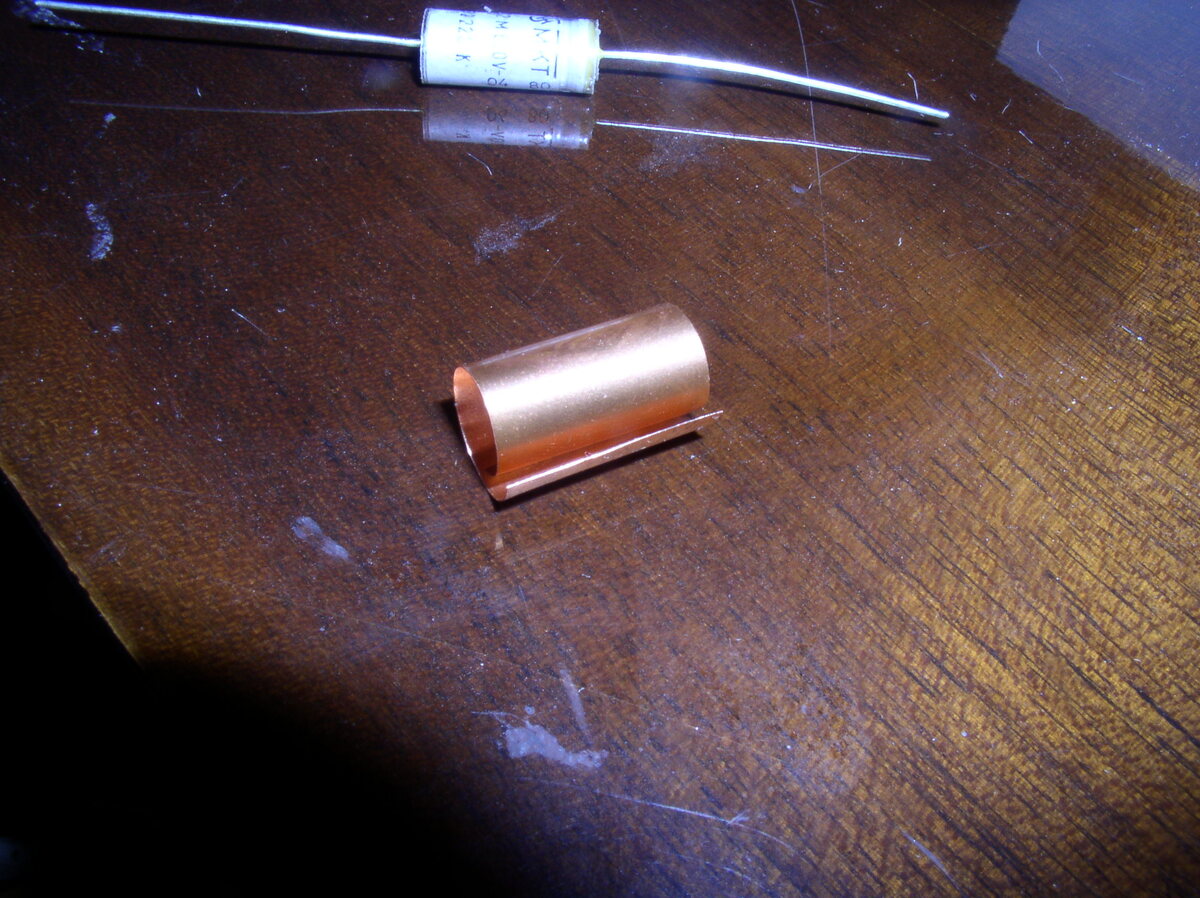

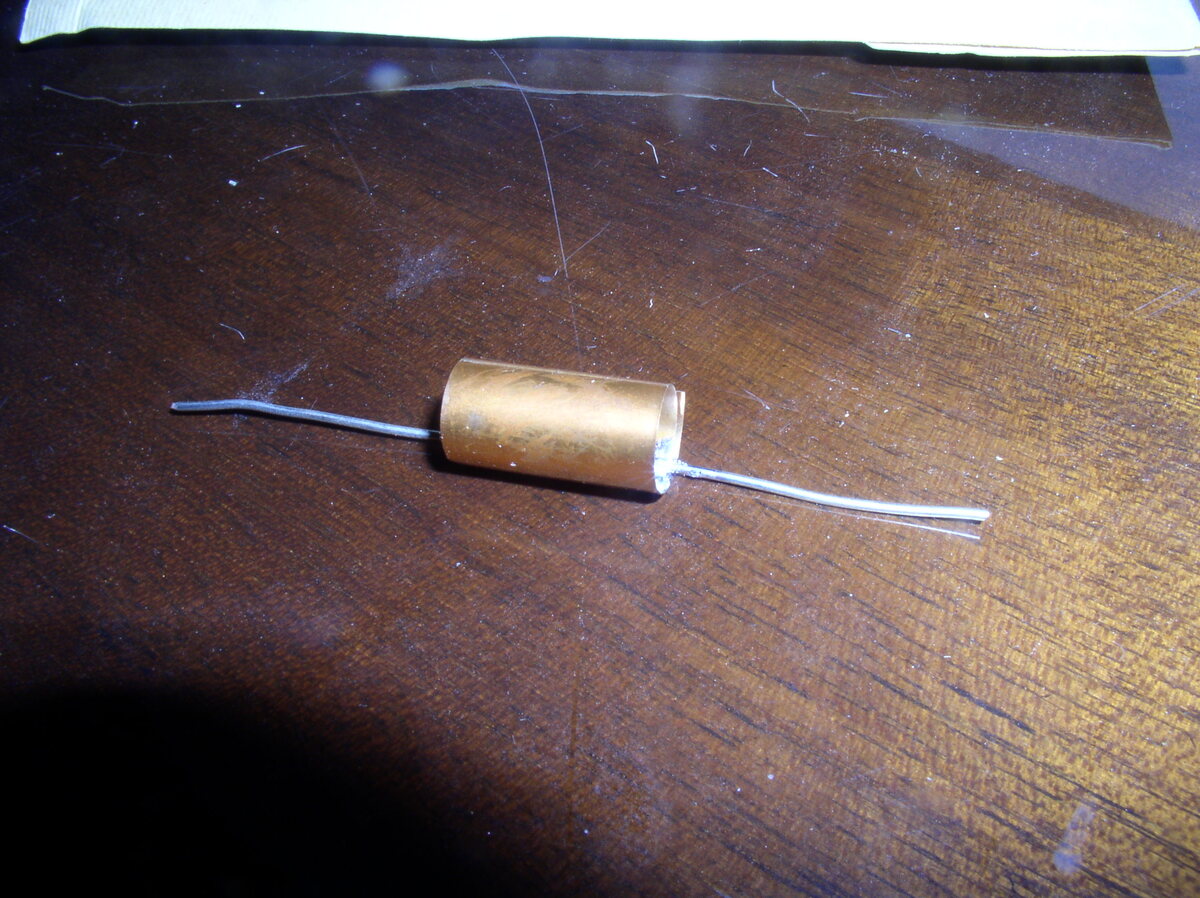

Etwas Kupferfolie zurechtgeschnitten, beidseitig Anschlußdraht angelötet
und mit Klebeband bzw. Schrumpfschlauch ummantelt.Ev. noch ein Tropfen
Sekundenkleber zwischen Kondenstor und Kupferfolie zur Fixierung.

[Christian M. (likeme)]

Ich habe mir mal einen Limiter für eine Endstufe damit gebaut. Die
"Glühlampe" hat weich und unauffällig das Clipping limitiert. Geht aber
auch mit LED und LDR, es braucht halt noch ein C dazu. Optokoppler
schieden aus da die Empfängerdiode nicht besonders linear arbeitet.

[Peter D. (peda)]

Geht heutzutage eleganter mit einem Variable Gain Amplifier, z.B.
VCA810:

https://www.digikey.de/de/products/detail/texas-instruments/VCA810ID/685972

[Bodo (Gast)]

Christian M. schrieb:
> Optokoppler
> schieden aus da die Empfängerdiode nicht besonders linear arbeitet.

Es gibt auch "Optokopller" (ist ja eh nur ein Oberbegriff) mit
Phototransistor als Empfänger.
Da ist dann der Kollektorstrom (weitestgehend) proportional dem
LED-Strom.

[Gerald B. (gerald_b)]

LDR schrieb:
>
https://www.digikey.de/de/products/detail/tt-electronics-optek-technology/OPI1264B/374810

Der CTR (ersichlich aus dem weiter verlinkten DB) ist besser, als ich
erwartet hätte

[Abdul K. (ehydra)]

Interessanter ist da die Linearität und die ist wohl nicht angegeben.
