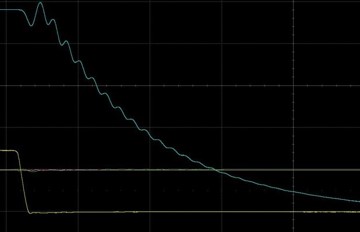

Hallo zusammen, ich habe eine Frage zu dem Ein und Ausschaltverhalten von IGBT´s. Ich habe als Last etwas induktives, weshalb es für mich Sinn ergibt dass der Strom sich verzögert. Allerdings verstehe ich nicht woher der Übeschwinger beim Ausschalten kommt und generell, woher kommt die Schwingung? Info: Blau Strom, Gelb Spannung
RedCup schrieb: > ich habe eine Frage zu dem Ein und Ausschaltverhalten von IGBT´s. Ich > habe als Last etwas induktives, weshalb es für mich Sinn ergibt dass der > Strom sich verzögert. Allerdings verstehe ich nicht woher der > Übeschwinger beim Ausschalten kommt Entweder ist die echt oder du mißt eine Störung deines Meßaufbaus. https://www.mikrocontroller.net/articles/Oszilloskop#Tastk%C3%B6pfe_richtig_benutzen > und generell, woher kommt die > Schwingung? Von parasitären LC-Schwingkreisen. > Info: Blau Strom, Gelb Spannung Ganz toll! Ohne Achsenbeschriftung und Skalierung.
Christian S. schrieb: > RedCup schrieb: >> Info: Blau Strom, Gelb Spannung > > Ich kann blau und gelb nicht unterscheiden Da ist auch nichts blau oder gelb, allerhöchstens ist da eine entfernte Ahnung von Farbe. Und weil Strom- und Spannungsplateau sogar größtenteils zeitlich deckungsgleich zu sein scheinen oder so (also wenigstens nicht so, wie sich Strom durch und Spannung über einem Schalter normalerweise zeitlich zu verhalten pflegen bei so einem Ausschaltvorgang (oder überhaupt)), könnte man die These aufstellen es handle sich um das rechte 3el des (künstlerischen) Panorama-(Strich-)Bilds einer Darstellung von z.B. "Ayers Rock vor Fuji", oder auch nur der übereinandergelegten Querschnittkonturen. Einzig die Rechtecke und der genau betrachtet etwas zu hohe Meeresspiegel lenken von solcherlei Eindrücken ab. Falk B. schrieb: > Ganz toll! Ohne Achsenbeschriftung und Skalierung. Eben, und eben auch keine Farbe erkennbar. Falk B. schrieb: > Entweder ist die echt oder du mißt eine Störung deines Meßaufbaus. Die genaue Schaltung (mind. Endstufe bis Verbraucher) sowie die Meßpunkte wären zu einem Foto des Meßaufbaus auch interessant - mehreres erscheint mißverständlich.
:
Bearbeitet durch User
Blau ist die obere Kurve mit den Schwingungen, gelb die untere mit der der schönen Flanke.
RedCup schrieb: > Hallo zusammen, > > ich habe eine Frage zu dem Ein und Ausschaltverhalten von IGBT´s. Ich > habe als Last etwas induktives, weshalb es für mich Sinn ergibt dass der > Strom sich verzögert. Allerdings verstehe ich nicht woher der > Übeschwinger beim Ausschalten kommt und generell, woher kommt die > Schwingung? > > Info: Blau Strom, Gelb Spannung Messfehler.. was sonst? Da du keine weiteren Auskünfte zum Aufbau gibst, nichts zu den Tastköpfen sagst, Zeitskala auch irgendwas streng geheimes ist, keine Angabe über geschaltete Ströme und Spannungen gibst, ebenso keine Auskuft über die Ansteuerung vom IGBT machst... wie soll man da auch nur den Ansatz einer brauchbarnn Antwort - abgesehen von "Messfehler" geben?
