Hallo Leute, mal eine Frage hierzu: https://de.wikipedia.org/wiki/S0-Schnittstelle Es sind zwei verschiedene Strom- und Spannungspegel zulässig: Klasse A: 25V/8mA Klasse B: 14V/2mA Die Mehrzahl der Geräte die ich kenne mit "S0" haben aber nur einen potentialfreien Kontakt. D.h. ich muss mich selber um die Spannung kümmern. Soweit kein Problem. Aber wie sieht ein Schnittstelle aus die beides können muss? Also wo 14/24V geliefert werden oder aber nur ein Schaltimpuls? ???

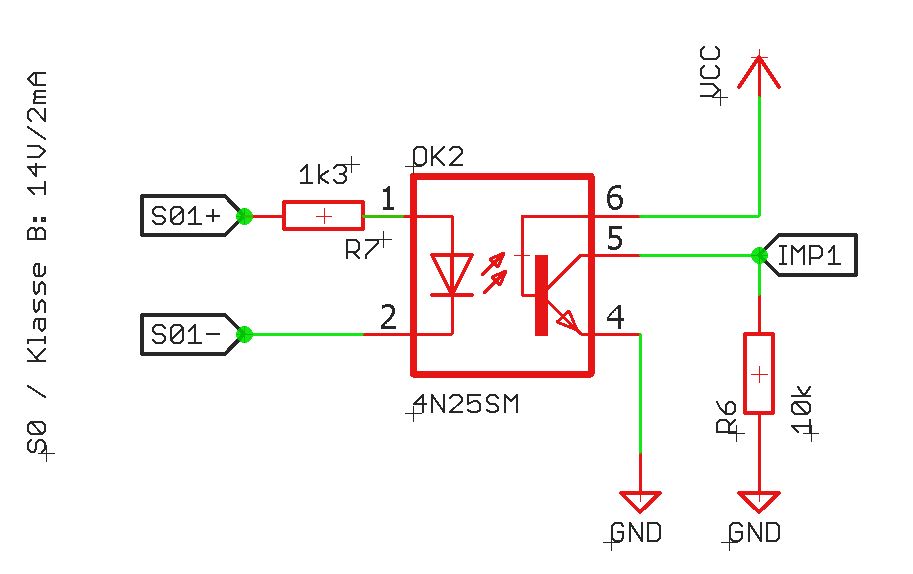

Welle 🧐 S. schrieb: > Unbenannt.JPG Ich weiss zwar nicht warum du den Schaltplan angehängt hast, aber die Basis eines Transistors in diesem Zusammenhang an Vcc zu legen halte ich für sehr gewagt! Vieleicht musst du da noch mal in dich gehen .....
Es muss immer durch den "Empfänger" eine Spannung angelegt werden, die angegebenen Werte sind die Maximalwerte.
Schaltplanlesa schrieb: > aber die Basis eines Transistors in diesem Zusammenhang an > Vcc zu legen halte ich für sehr gewagt! Vieleicht musst du > da noch mal in dich gehen ..... Sorry Kinder, nicht nachmachen!
