Mahlzeit Gemeinde, ich suche händeringend den Schaltplan oder ein Service Manual für das Netzteil ZXD2400 der Firma ZTE. Dieses Schaltnetzteil ist regelbar von 0-60V und liefert 0-50A (3kw!). Das ist also kein billiges Steckernetzteil, das man im Zweifel entsorgt. Und hier in Mittelamerika ist die Versorgung mit Elektronik sowieso nicht so ganz einfach. Leider sind im letzten Jahr 8-10 dieser Dinger ausgefallen und auf meinem Tisch gelandet. Ein paar waren relativ einfach zu flicken. Aber ohne weitere Hilfe muss ich bei einigen Defekten einfach aufgeben. Und mit etwa 20 Opamps, drei unterschiedlichen PWM-Controllern, einem U/F-Wandler und jeder enormen Menge Transistoren und Dioden ist mir das Reverse Engineering einfach zu aufwändig. Ach so, Google, die Elektro Tanja und die anderen üblichen Verdächtigen konnten mir bisher nicht helfen.
Keine Gewähr, könnte kömplett sein, hab nicht analysiert, Schaltplan besteht aus 12 pdf, Bilder und Datenblätter auch enthalten im 9part rar archiv Title:中兴ZXD2400-系统保护 ...Revision 4.1... Date: 2013/4/1 中兴ZXD2400-移相全桥.SchDoc Drawn By https://www.kechuang.org/t/68097
ect usw uvm schrieb: > Title:中兴ZXD2400-系统保护 > ...Revision 4.1... > Date: 2013/4/1 中兴ZXD2400-移相全桥.SchDoc Drawn By > > https://www.kechuang.org/t/68097 Das war nur der Text des ersten Schaltplan Aus Interesse habe ich mal die 12 Schaltplantitel per google übersetzt ZTE ZXD2400-Primary Control ZTE ZXD2400-Power-Faktor ZTE ZXD2400-MINTERFACE BESCHREIBUNG ZTE ZXD2400-Temperatursteuerung ZTE ZXD2400-Stromabtastung ZTE ZXD2400-Bewegungsbrücke ZTE ZXD2400-Systemschutz ZTE ZXD2400-Auxiliary Netzteil ZTE ZXD2400-REMOTE-Steuerspannung ZTE ZXD2400-FLOW-Steuerelemente ZTE ZXD2400-PANEL-Indikator ZTE ZXD2400-Frequenzausgabe
ect usw uvm schrieb: > Title:中兴ZXD2400-系统保护 > ...Revision 4.1... > Date: 2013/4/1 中兴ZXD2400-移相全桥.SchDoc Drawn By > > https://www.kechuang.org/t/68097 Hier eine andere einfach handhabbare Quelle des Schaltplan 4.1 mit nur den PDFs und xlsx, sieht augenscheinlich gleich aus??: "CHINA" mit "cn" ersetzen, wegen spamschutz des Forum http://www.crystalradio.CHINA/forum.php?mod=redirect&goto=findpost&ptid=850575&pid=13807312 Hier mal zum Vergleich der gedruckte Schaltplan mit unleserlicher Qualität, aber V4.3!!!!(steht drin) https://img-blog.csdnimg.CHINA/7b5040972a4645fc9659a500bf43ca7b.jpeg Und was mein Name betrifft, ich bin oft am rumauseinandersetzten mit den Sachen
Hallo ect usw uvm, ganz, ganz vielen Dank. Das hat meine kühnsten Träume übertroffen. Schade nur, dass der Plan der V4.3 so unleserlich ist. Aufgefallen sind mir Unterschiede beim ersten Drüberschaun vor allem bei den Steckverbinden zwischen den beiden Hauptplatinen. Im V4.1-Plan sind die Verbinder X2 und X3 als 20-polige gezeichnet. Auf den V4.3-Platinen sind aber leider nur 14-polige Verbinder verbaut. Und nur diese Revision scheint hier zu existieren. Auch vier Sicherungen sind im V4.1-Plan nicht zu finden. Mal schauen, ob ich da noch was aus dem 'Matsch' rausziehen kann. Die Bezeichnungen an den X2 und X3 sind jedenfalls total unleserlich. Und das ganz abgesehen davon, dass ich sowieso kein Chinesisch kann. Aber zum Glück gibts ja Deepl.com. Damit hab ich die relevanten Teile recht brauchbar übersetzt bekommen. Aber zunächst mal werd ich die Testpunkte abscannen. Die werden sich wohl nicht so dramatisch geändert haben. Zum Glück hab ich zZ ein repariertes und ein noch defektes Netzteil und kann vergleichen. Darf ich fragen, warum Du Dir die Pläne besorgt hast? Hast Du mit diesen Brummern Erfahrung? Der Pessimist lernt Arabisch. Der Optimist lernt Chinesisch. Der Realist lernt Schiessen. Schade, aber ich war nicht optimistisch genug. So sind wir Realisten ;-) Auf jeden Fall noch mal ein ganz dickes Dankeschön.

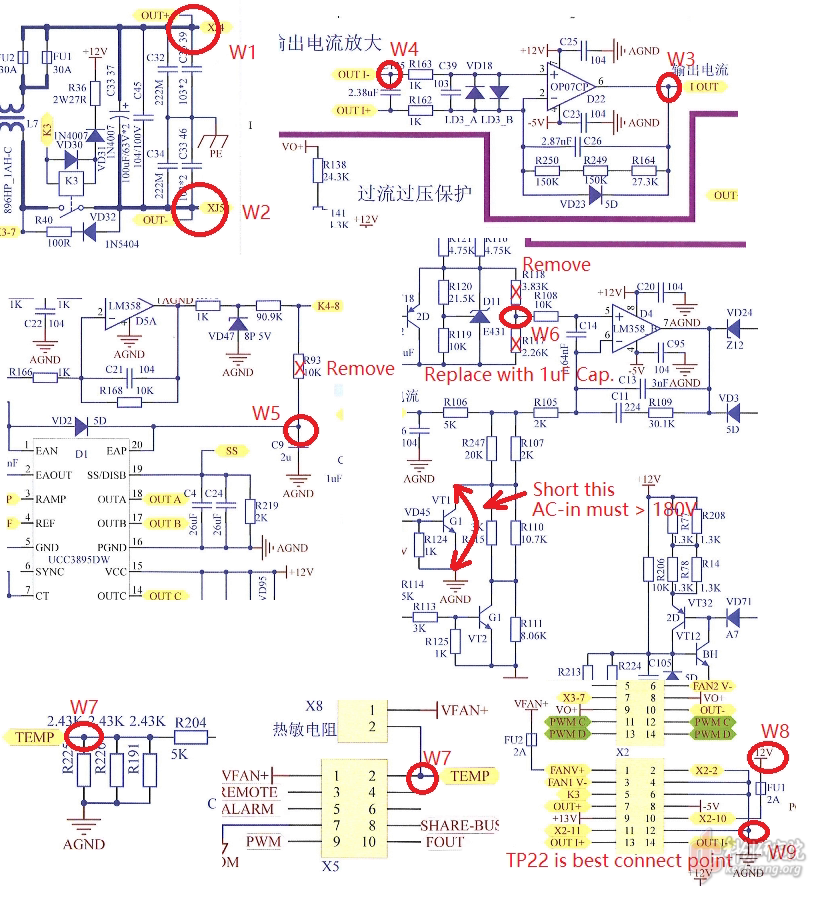

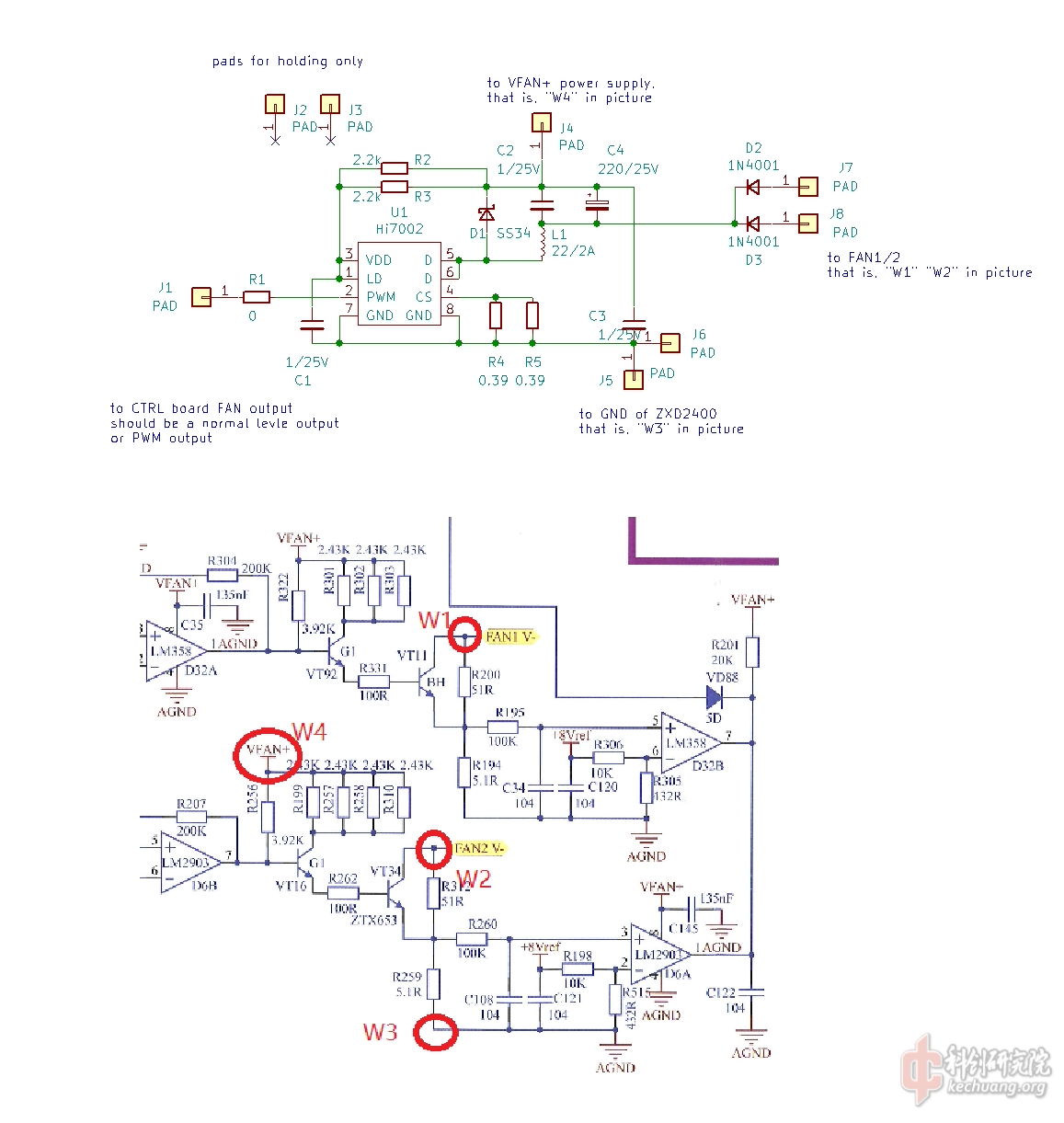

Rolf B. schrieb: > Schade nur, dass der Plan der V4.3 so unleserlich ist. Hatte ja vergessen die Webseite anzugeben https://blog.csdn.net/m0_74136514/article/details/127200337 Ich hatte beim schauen in anderen Foren kleine (fast nichtige) Schaltbild-Auschnitte gesehen, die würde ich aber nicht 4.1 zuordnen zb wegen sth6002 darin. Evtl 4.3? Der Autor will wohl 4.3 modifizieren mit einer Anzeige https://img.kechuang.org:81/r/326631?c=resource https://img.kechuang.org:81/r/326625?c=resource https://img.kechuang.org:81/r/326723?c=resource https://img.kechuang.org:81/r/325101?c=resource https://www.kechuang.org/t/87166?t=author Schaltpläne 4.3 scheint es zum Download zu geben in versch. Foren aber wohl kostenpflichtig/ Punktesystem. Schwierig mit dem Übersetztn wie angemerkt ***"CHINA" mit "cn" ersetzen, wegen spamschutz von mikrocontroller.net*** https://www.mydigit.CHINA/thread-273275-1-1.html Insgesamt ist zxd2400 aber gut vertreten in chin. Foren mit verschiedenen Themen Rolf B. schrieb: > Darf ich fragen, warum Du Dir die Pläne besorgt hast? Hast Du mit diesen > Brummern Erfahrung? Nö war nur wegen Anfrage, ich mach gern virtuelle Reisen ins Internet, auch nach China
ect usw uvm schrieb: > Hatte ja vergessen die Webseite anzugeben > https://blog.csdn.net/m0_74136514/article/details/127200337 Da ist irgendwie gemischt 4.1 und 4.3
Nur noch Angebote, Bilder sehen aus wie der V4.3 Schaltplan aber steht V4.3 und 4.1 im Titel. Keine Ahnung was das Angebot taugt/erwerbbar ist, 3 CN¥ steht da https://www.taobao.com/list/item/693817106781.htm?spm=a21wu.10013406.taglist-content.11.48307852O9fpwA https://www.taobao.com/list/item/670750712978.htm?spm=a21wu.10013406.taglist-content.10.48307852O9fpwA
ect usw uvm schrieb: > Nur noch Angebote, Bilder sehen aus wie der V4.3 Schaltplan aber steht > V4.3 und 4.1 im Titel. Keine Ahnung was das Angebot taugt/erwerbbar ist, > 3 CN¥ steht da > > https://www.taobao.com/list/item/693817106781.htm?spm=a21wu.10013406.taglist-content.11.48307852O9fpwA Hab mir das jetzt mal richtig angeschaut, sehr interessant, "2.80 Renminbi Yuan entspricht 0,38 Euro" Gibt es wirklich einen Schaltplan für 38ct? Taobao ansich scheint ja doch halbwegs seriös Wikipedia "Jack Ma (* 10. September 1964 in Hangzhou, China)[7] ist Gründer und Geschäftsführer des chinesischen Unternehmens Alibaba.com Inc., der auch die E-Commerce-Handelsplattform Taobao ins Leben gerufen hat." Hab ich das gefunden https://hongkongliving.com/lifestyle-gifts-shopping-the-ultimate-guide-to-taobao-for-english-speakers/ Hätte ich eine Kreditkarte würde ich das nur aus Spass probieren falls wirklich nur 38ct Gesamtkosten, insofern keine Gefahr für Phisching oder ähnliche Übeltäterei
