Forum: Analoge Elektronik und Schaltungstechnik Galvanisch getrennte Anschlüsse für BMS


von Michael (mibier)


Angehängte Dateien:

Lesenswert?

Hallo zusammen,

wir lassen gerade ein Gerät zum Schliessen und Öffnen eines Ventils
entwickeln, welches in ein Gebäudeleitsystem eingebaut werden kann.
Heisst es soll möglich sein, vomLeitsystem über einen Spannungsimpuls
das Ventil zu aktivieren und ein Signal wieder zurück zum Leitsystem zu
senden.

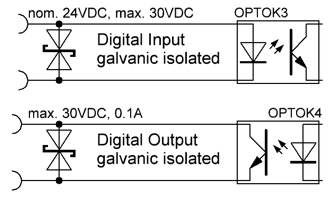

Dazu wurde mir nun der im Anhang befindliche elektronische Schaltkreis
gegeben. Leider übersteigt dies meine Fähigkeiten. Was ich erkennen kann
ist, dass je ein Optokoppler für die Übertragung und ein Suppressordiode
für den Spannungsschutz verwendet werden soll.

Was meint ihr dazu? Funktioniert das so?

Danke für eure Hilfe

Viele Grüsse
Michael

von Lothar M. (Firma: Titel) (lkmiller) (Moderator) Benutzerseite


Lesenswert?

Michael schrieb:
> Was meint ihr dazu?
Das sind nur Symbolschaltungen. Da fehlen für die Realität noch einige
weitere Bauteile.

Und es sind noch einige Daten nicht angegeben: welcher Strom fließt in
den Eingang hinein? Ist der Ausgang überlast-/kurschlussfest? Gegen
welche Art von ESD/Überspannung sind die Anschlüsse geschützt?

: Bearbeitet durch Moderator
von Achim H. (anymouse)


Lesenswert?

Sind das die notwendigen Beschaltungen, oder eher ein Prinzip-Schaltbild
des Input-/Output-Schaltkreises?
