Hallo zusammen,

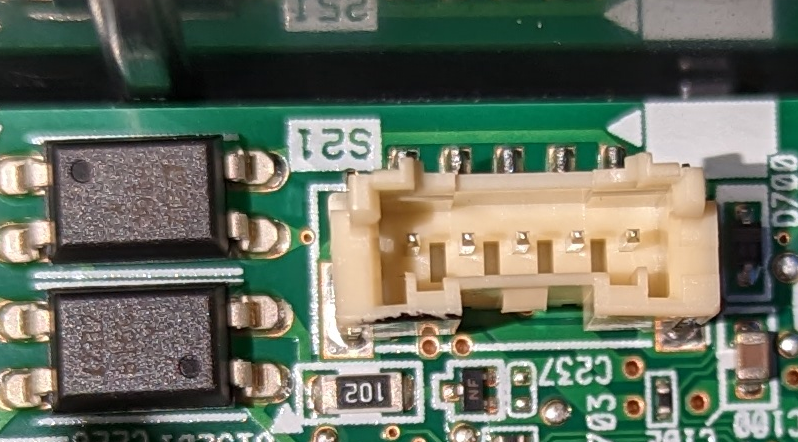

kann mir einer Helfen rauszufinden von wem die Buchse ist bzw. was der
passende Stecker dazu ist?

Thx

von Rüdiger B. (rbruns)


Lesenswert?

Rastermaß ?

von H. H. (Gast)


Lesenswert?

Rüdiger B. schrieb:
> Rastermaß ?

Offensichtlich 2,5mm oder 2,54mm.

von C3PO (amtho)


Lesenswert?

Kann ich leider nicht gut messen da der Zugang nicht da ist, muss aber
irgendwo zwischen 1-2mm sein

von Harald K. (kirnbichler)


Lesenswert?

Die beiden Optokoppler links im Bild kann man als Referenz verwenden,
die sind im 0.1"-Raster.

Daher ist das was ähnliches wie JST XH

von C3PO (amtho)


Lesenswert?

Ja hab ich gerade auch gedacht das mit den Optos, dann sollte das eher
Richtung 2mm gehen.

Bei JST bin ich schon alle möglichen Stecker auf der Seite durch nichts
scheint dabei zu sein.

von H. H. (Gast)


Lesenswert?

Harald K. schrieb:
> Daher ist das was ähnliches wie JST XH

Ich tippe mal auf JST Serie XA.

von C3PO (amtho)


Lesenswert?

Könnte das JST Serie PA sein?Weil Pitch eher Richtung 2mm geht.
Mein XE mit 2.5mm war definitiv zu groß. Auch wenn ich mir das SMD Pad
Muster vom XA zu PA anschauen schein das eher PA zu sein.

von H. H. (Gast)


Lesenswert?

Miss einfach nach.

von H. H. (Gast)


Lesenswert?


von C3PO (amtho)


Lesenswert?

Ich versuchs mal mit PA sieht auf dem Foto auch vielversprechend aus.
Danke an die Runde und meld mich wenn's gepasst hat.

von Rainer W. (rawi)


Lesenswert?

C3PO schrieb:
> Kann ich leider nicht gut messen da der Zugang nicht da ist, muss aber
> irgendwo zwischen 1-2mm sein

Das ist "sehr hilfreich". Bei deinem Gehalt würdest du auch Wert drauf
legen, dass der Überweisungbetrag ein bisschen genauer stimmt.

Du könntest ein Photo zeigen, bei dem die Beleuchtung geeignet ist, die
Typenbezeichnung der Optokoppler lesbar abzubilden (könnten wohl 100mil
zwischen den Pins sein, aber wer weiß, was das für einer ist). Oder ein
Lineal mit mm-Einteilung hochkant daneben stellen, so dass man die
mm-Teilung auf gleicher Höhe wie die Pads hat.

Auf Verdacht "irgendeinen" Stecker zu bestellen und zu hoffen dass der
passt, halte ich für die schlechteste Möglichkeit.

: Bearbeitet durch User
von C3PO (amtho)


Lesenswert?

Rainer W. schrieb:
> C3PO schrieb:
>> Kann ich leider nicht gut messen da der Zugang nicht da ist, muss aber
>> irgendwo zwischen 1-2mm sein
>
> Das ist "sehr hilfreich". Bei deinem Gehalt würdest du auch Wert drauf
> legen, dass der Überweisungbetrag ein bisschen genauer stimmt.
>
> Du könntest ein Photo zeigen, bei dem die Beleuchtung geeignet ist, die
> Typenbezeichnung der Optokoppler lesbar abzubilden (könnten wohl 100mil
> zwischen den Pins sein, aber wer weiß, was das für einer ist). Oder ein
> Lineal mit mm-Einteilung hochkant daneben stellen, so dass man die
> mm-Teilung auf gleicher Höhe wie die Pads hat.
>
> Auf Verdacht "irgendeinen" Stecker zu bestellen und zu hoffen dass der
> passt, halte ich für die schlechteste Möglichkeit.

Danke, das ist mir alles bewusst nur leider aktuell nicht Umsetzbar,
zwecks fehlenden Zugriff auf die Anlage. Da dies aber nach nem effen
normalen Opto in Größe SOP-4 aussieht ist die Sache auch so recht
klar...

Aber wie immer im Leben: Wenn man nichts konstruktives mitzuteilen hat
einfach mal nichts sagen.

PS: Da die 15 Euro für nen JST PA Set mich jetzt nicht in den Ruin
treiben, trotz Inflation, werde ich dies wohl verkraften.

PPS: Ich habe mir exakt im Datenblatt zum PA die Form und den SMD
Footpad des zugehörigen Steckers wie auf dem Bild zu sehen angeschaut
und jede kleinste Plastik Nase schein genauso geformt zu sein --> Chance
ist nicht so schlecht.

: Bearbeitet durch User
