[V] Differential Probe

[W.P. K. (elektronik24)]

Verkaufe eine Differential probe zum Anschluss an ein Oszilloskop.

Diese ist notwendig, wenn man mit seinem Oszilloskop masseunabhängige
Messungen oder z.B. Messungen am 230V Netz durchführen möchte, ohne sein
teures Scope dadurch zu zerstören oder sich in Lebensgefahr zu begeben.

Diese habe ich mir irgendwann mal gekauft, setze aber mittlerweile eine
teure Profiprobe für >1000 Euro ein, deshalb kann sich jemand anderes

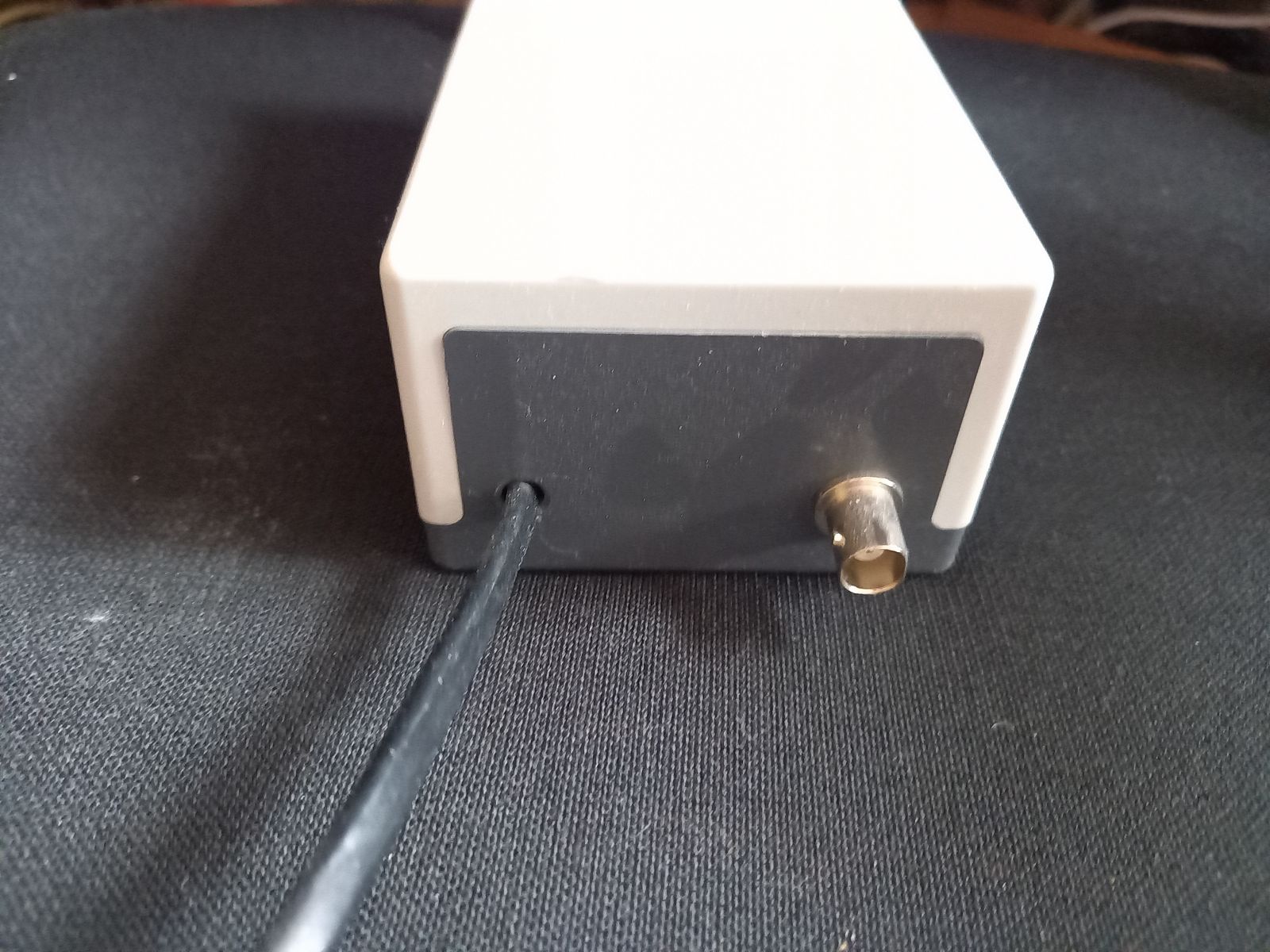

drüber freuen. Der Anschluss an das Oszilloskop geschieht per BNC Kabel
(nicht dabei); der Anschluss an das zu messende Objekt per normaler
Leitung. Hier würde ich empfehlen, noch Buchsen für Bananenstecker ins
Gehäuse einzubauen, dann kann man normale Laborkabel einfach einstecken
(2 solcher Buchsen liefere ich mit).

Technische Daten:

· Umschaltbar 1:10 / 1:100

· Im Innern aufwändig abgeschirmt

· Eingangswiderstand ca. 2 MOhm

· U In differential max: 450V peak / 450V rms

· U In common mode max: 700V peak / 500V rms

· Bandbreite: 20 Mhz (100:1) bzw. 15 Mhz (10:1)

· CMMR: 80dB bis 100khz; 60dB (bis 1 Mhz); 40dB (bis 10 Mhz)

· Genauigkeit: 0,6% (100:1)

Die Schaltung basiert auf einer Elektor-Schaltung. Den entsprechenden

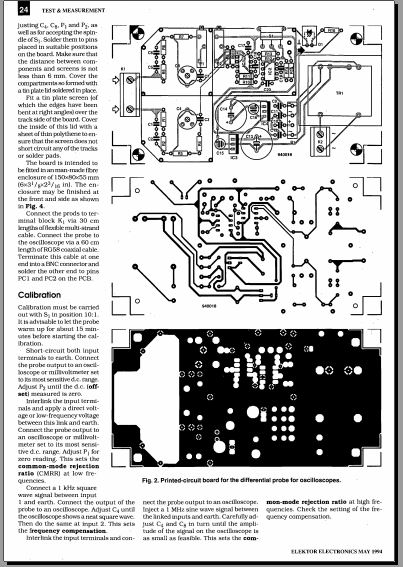

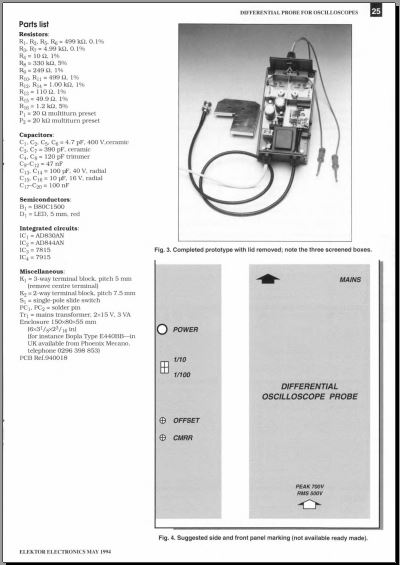

Artikel in hoher Auflösung mit Schaltplan, Layout etc lege ich der
Probe-Sendung bei.

Preis: 45 Euro inkl. Versand

Privatverkauf ohne Garantie oder Rückgabe, die Probe funktioniert aber
einwandfrei.

[Markus T. (gagaxxl)]

Hallo W.P. K., ich habe Interesse und würde es gerne nehmen. Wie kommen
wir zusammen? PayPal ?

[W.P. K. (elektronik24)]

Sorry Markus zu spät. Dieter war schneller und hat auch schon bezahlt.
Die Probe ist also weg.
Kleiner Tipp: schreib mir nächstes mal direkt eine Nachricht und nicht
in den Thread hinein.

[W.P. K. (elektronik24)]

Bevor ich noch mehr Anfragen bekomme:
Nein, ich kann euch nicht den Elektor-Beitrag mit Schaltplan etc.
zusenden. Ich will keine Probleme mit Elektors Anwälten bekommen
(deswegen sind die Bilder ja auch so gering aufgelöst - man kann dort
keine verwertbaren Informationen herausziehen).

Aber ich vermute mal, man findet die auch so im Netz. Daher ein paar
Details für die Suche (vielleicht setzt dann ja hier jemand einen Link,
wenn er den Beitrag offen findet):

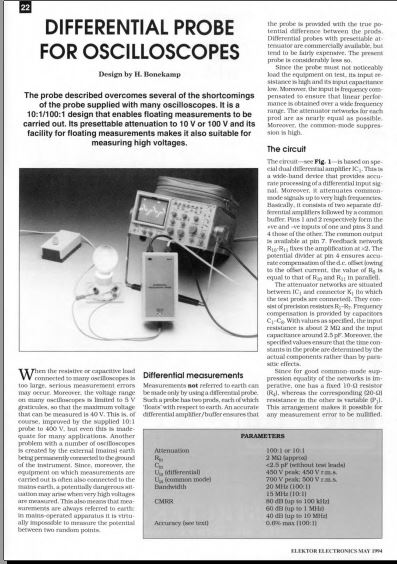

Der englische Beitrag erschien in der Elektor Electronics im May 1994.
Üblichweise dann auch in der deutschen Elektor um den gleichen Zeitraum
herum (manchmal einen Monat eher oder später).
Titel: "Differential probes for oscilloscopes"
Der Autor heißt "H. Bonekamp".

Im September 2010 gibt es eine Elektor Beitrag (wieder englisch) mit
abweichender, aber grundsätzlich ähnlicher Beschaltung.
Titel: "High Voltage Probe, Home made and differential too"
Autor damals "Alfred Hesener". (der ist vermutlich Deutscher, daher gibt
es sicher auch einen deutschen Elektor Beitrag).

Viel Glück!

[Jörg R. (solar77)]

W.P. K. schrieb:
> Bevor ich noch mehr Anfragen bekomme:
> Der englische Beitrag erschien in der Elektor Electronics im May 1994.

Ist aber wohl die niederländische Ausgabe:

https://archive.org/details/elektormagazines?&and%5B%5D=year%3A%221994%22

[Andreas S. (Firma: Schweigstill IT) (schweigstill)]

Es ist schon reichlich gewagt, so winzige Abstände zwischen den
230V-Leitungen und der Massefläche zu realisieren. Zwar erfolgt bei den
meisten Oszilloskopen dann noch eine Schutzleiterverbindung über den
Masseanschluss, aber natürlich muss solch ein Tastkopf auch ohne
geerdetes Messgerät dahinter elektrisch sicher sein. Es wäre überhaupt
kein Problem gewesen, die Netzspannungsseite entsprechend großzügig
auszusparen. Ich kann auch nicht sehen, dass die Litzen der
Anschlussleitung mit isolierten Aderendhülsen ausgeführt sind. Zusammen
mit der fehlenden Zugentlastung ist das doch schon ein erstklassiger
Witwenmacher.

[Falk B. (falk)]

W.P. K. schrieb:

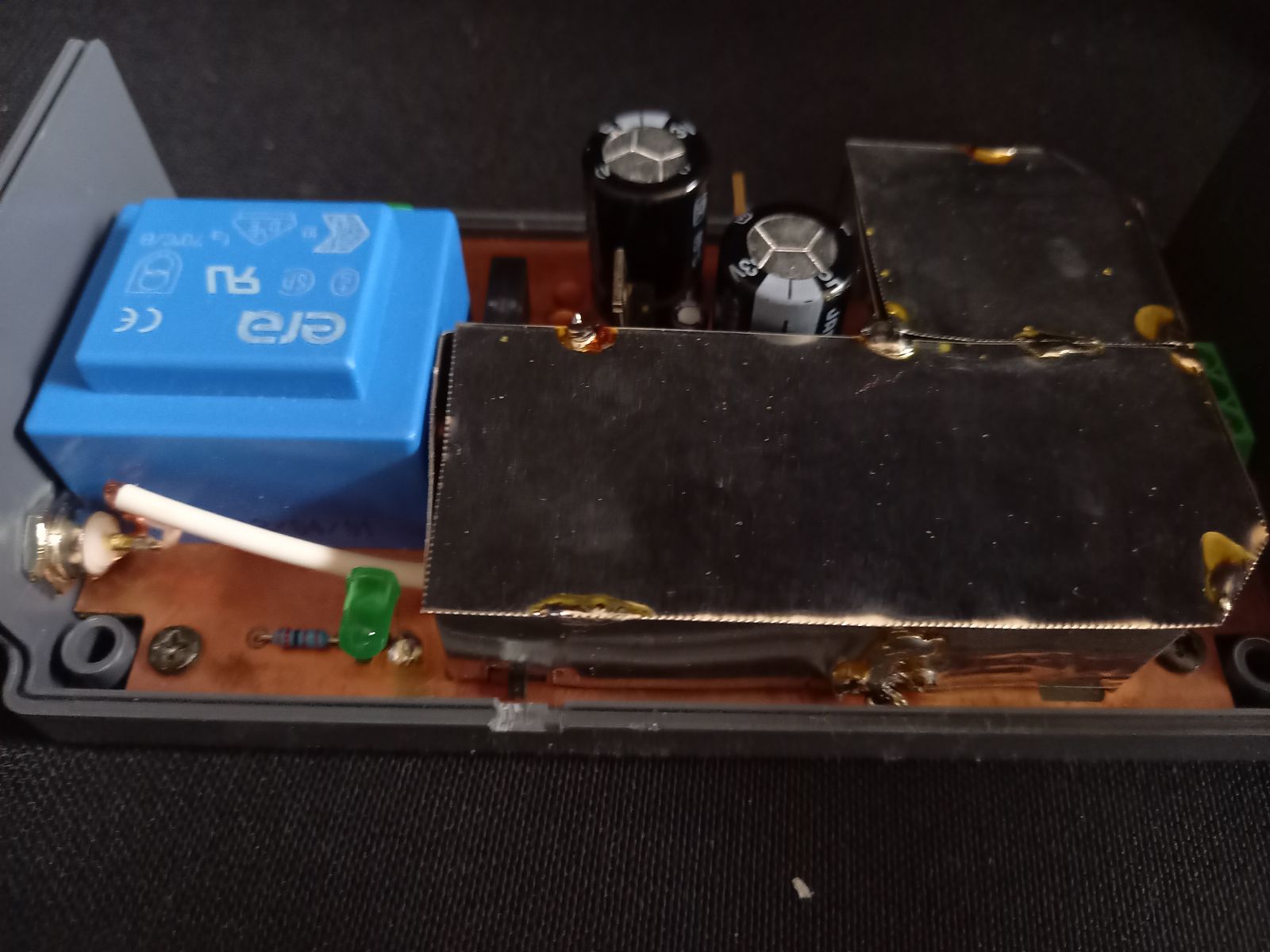

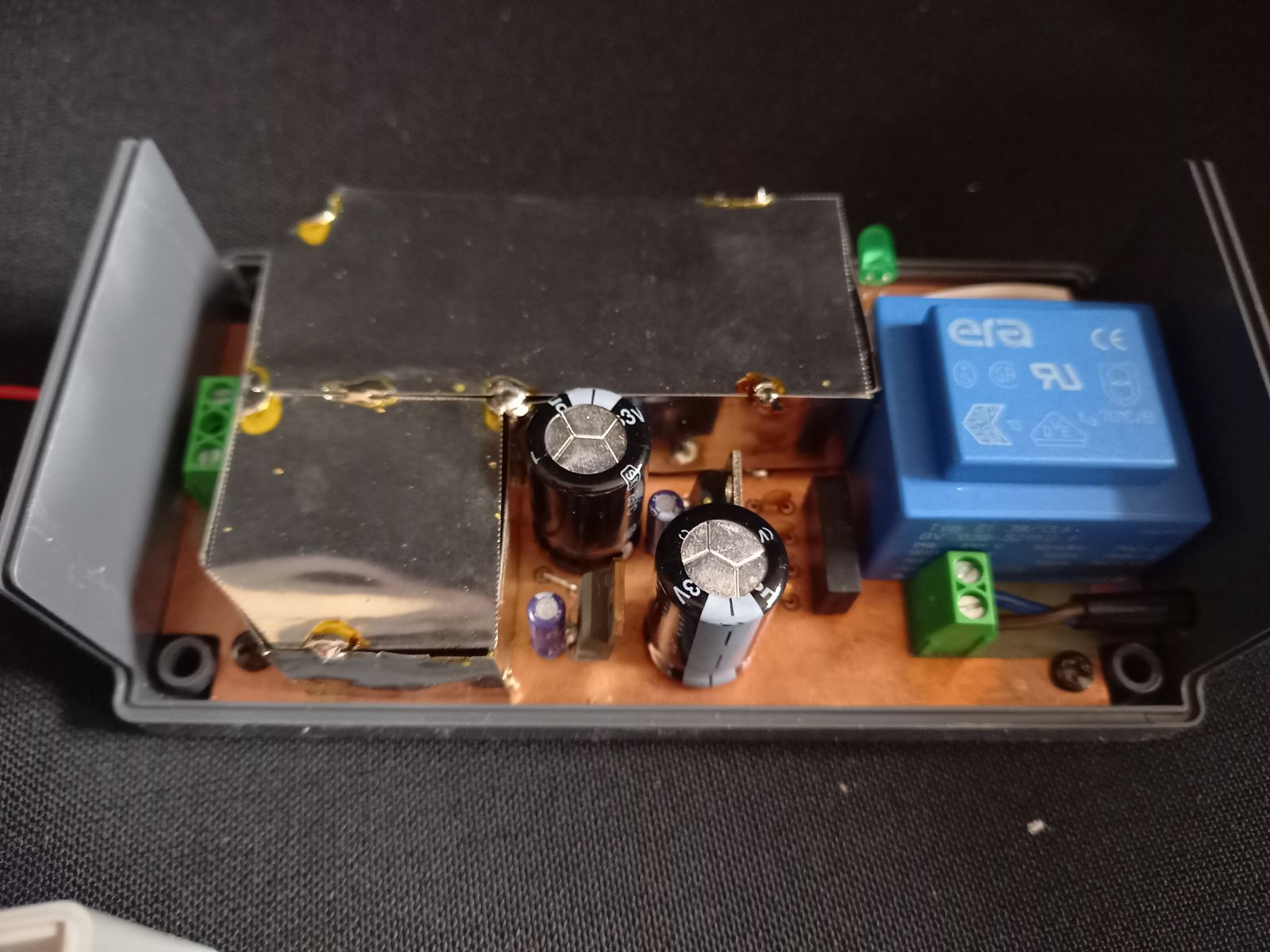

> · Im Innern aufwändig abgeschirmt

DER war gut! Die Bleche werden an drei Punkten mit Spucke
zusammengehalten! Da kann man ein Schwein durchtreiben! ;-)))))

[Martin H. (horo)]

Falk B. schrieb:
> Da kann man ein Schwein durchtreiben!

Das ist natürlich ein Mangel, der die brauchbare Bandbreite deutlich
unter 1 GHz drückt.

[Motopick (motopick)]

> Die Bleche

Immerhin sind es Bleche(!) und kein aufgespruehter Graphitlack.

[Andrew T. (marsufant)]

Jörg R. schrieb:
> W.P. K. schrieb:
>> Bevor ich noch mehr Anfragen bekomme:
>> Der englische Beitrag erschien in der Elektor Electronics im May 1994.
>
> Ist aber wohl die niederländische Ausgabe:
>
> https://archive.org/details/elektormagazines?&and%5B%5D=year%3A%221994%22

Bevor jemand im Mai sucht, der Tip:

In NL ist es die April Ausgabe  (nr.4, ab p34ff).

[Martin H. (horo)]

Andreas S. schrieb:
> Es ist schon reichlich gewagt, so winzige Abstände zwischen den
> 230V-Leitungen und der Massefläche zu realisieren. Zwar erfolgt bei den
> meisten Oszilloskopen dann noch eine Schutzleiterverbindung über den
> Masseanschluss, aber natürlich muss solch ein Tastkopf auch ohne
> geerdetes Messgerät dahinter elektrisch sicher sein. Es wäre überhaupt
> kein Problem gewesen, die Netzspannungsseite entsprechend großzügig
> auszusparen.

Das ist wahr, Elektor hat auch nachgebessert (Seite 15/57 des verlinkten
PDF-Dokuments im Original und in meiner Übersetzung):

"Bij de print die ontworpen is voor de differentiële probe blijkt de
isolatie-afstand tussen de primaire en sekundaire zijde van de nettrafo
niet te voldoen aan de veiligheidseisen die hieraan gesteld worden. Dit
wordt veroorzaakt door de aanwezigheid van het massavlak aan de
bovenzijde van de print. Daarom is de layout aangepast, het massavlak
onder de trafo is hierbij verdwenen. De gemodificeerde layout van het
massavlak drukken we hierbij nog eens af."

"Bei der PCB, die für die Differenzialprobe entworfen wurde, entspricht
der Isolationsabstand zwischen der Primär- und Sekundärseite des
Netztransformators nicht den Sicherheitsanforderungen. Dies ist
verursacht durch das Vorhandensein der Massefläche an der Oberseite der
PCB. Daher wurde das Layout angepasst, die Massefläche unter dem
Transformator ist verschwunden. Das geänderte Layout der Massefläche
drucken wir hier noch einmal ab."

https://ia800605.us.archive.org/0/items/Elektuur36619944/Elektuur%20366%201994-4.pdf

Martin

[Jörg R. (solar77)]

Andrew T. schrieb:
> Jörg R. schrieb:
>> W.P. K. schrieb:
>>> Bevor ich noch mehr Anfragen bekomme:
>>> Der englische Beitrag erschien in der Elektor Electronics im May 1994.
>>
>> Ist aber wohl die niederländische Ausgabe:
>>
>> https://archive.org/details/elektormagazines?&and%5B%5D=year%3A%221994%22
>
> Bevor jemand im Mai sucht, der Tip:
>
> In NL ist es die April Ausgabe  (nr.4, ab p34ff).

Die Ausgabe fällt eigentlich gleich ins Auge wenn man den Link aufruft.
Erste Reihe, 2te Ausgabe von rechts. Im Mai suchen, oder in anderen
Monaten, kann man auf der Website übrigens nicht;-)

[Uli S. (uli12us)]

Doch kann man, aber eventuell muss man unterschiedliche Schrteibweisen
probieren. https://archive.org/search?query=Elektor+mai+

[Jörg R. (solar77)]

Uli S. schrieb:
> Doch kann man, aber eventuell muss man unterschiedliche
> Schrteibweisen
> probieren. https://archive.org/search?query=Elektor+mai+

Guter Tipp über die Suchfunktion zu gehen. Ich habe über den Filter das
Jahr ausgewählt, und da geht es mit dem Monat nicht.

Die Suchfunktion funktioniert z.B. auch für „Elektor April 1994“ oder
auch „Elektor Deutsch“.

[Martin H. (horo)]

Der Vollständigkeit halber der Link auf die englische Ausgabe:

https://ia802200.us.archive.org/12/items/elektor_electronics-1994_05/elektor_electronics-1994_05.pdf
