[V] Ritek OLED Displays 2,4" 128*64 SSD1303

[Tony R. (tony)]

Hallo zusammen!

Ich habe eine größere Menge an SSD1303 OLED Displays von Ritek aus
Projektrestbeständen und würde die bei entsprechendem Interesse günstig
an andere Bastler abgeben.

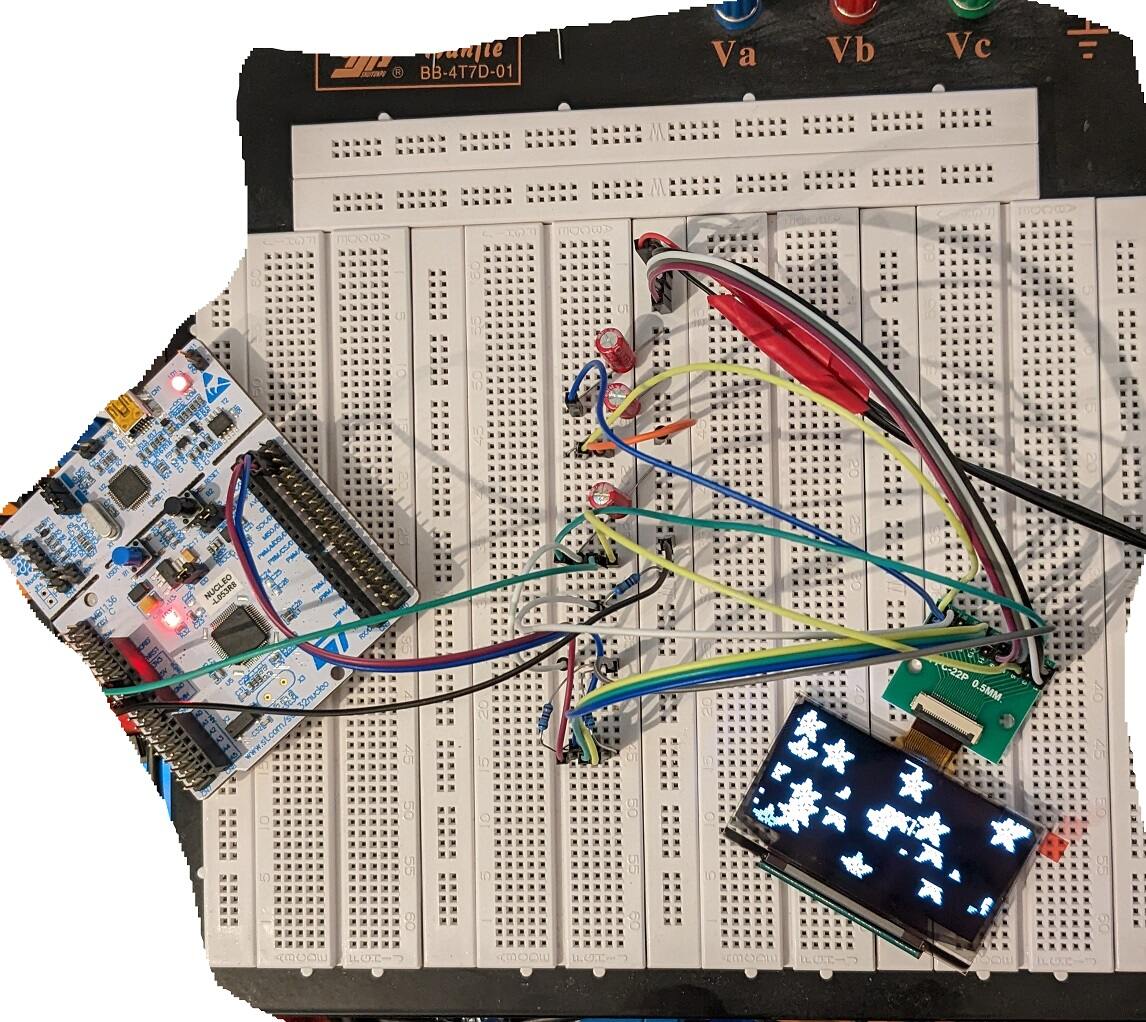

Datenblatt vom Display und Controller werden angehängt. Auf dem Foto ist
ein Display in Betrieb zu sehen. In diesem Fall mit I2C. Das Display
kann parallel 6800 und 8080, sowie SPI und I2C. Das Ganze sieht noch
etwas zerhackt aus, weil ich auf die Schnelle einfach die
SSD1306-library von Adafruit genommen habe. Für den älteren SSD1303 sind
ein paar Anpassungen nötig:
Das Display verwendet die Spalten 2-129 anstatt 0-127 und die Ausgabe
ist gespiegelt.

Einziger Haken: Es wird eine externe 12V Versorgung benötigt. Der
interne Spannungsvervielfacher ist nicht auf das Flachbandkabel geführt,
vermutlich weil das Display peak ~26 mA zieht und der interne nur für
etwa 20 mA ausgelegt ist.
Vielleicht findet ja jemand die Zeit ein kleines Platinchen mit dem
Step-Up und den beiden seriellen Schnittstellen zu entwerfen und z.B.
bei JLCPCB (evtl. sogar bestückt) zu ordern? Ich bin vor ein paar
Monaten erst Vater geworden und käme vermutlich nicht all zu schnell
dazu.

Wenn Interesse besteht, müsste ich noch etwas Verpackungsmaterial
bestellen. Damit der Aufwand nicht ausufert, würde ich die Displays

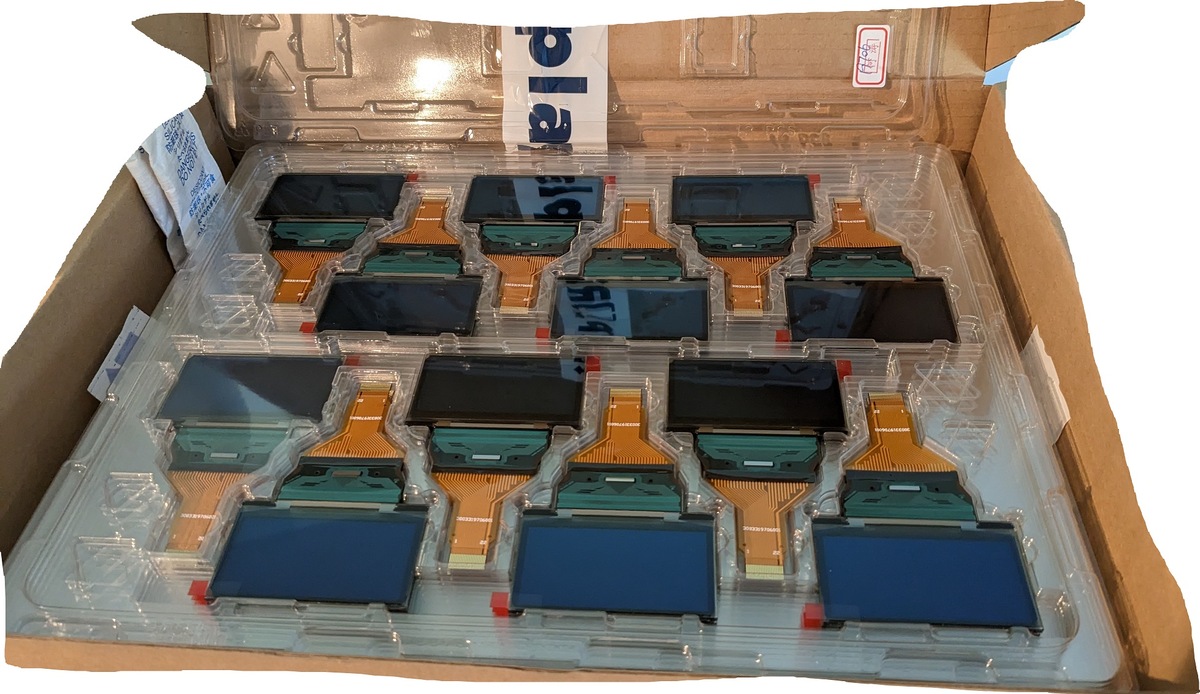

tablettweise abgeben. Ein Tablett hat 12 Displays. Andererseits würde
ich aber auch max. 2 Tabletts pro Person versenden, damit alle eine
Chance bekommen.

Preisvorschlag: 30€ inkl. DHL Paketversand für 12 Stück bzw. 55€ für 24
Stück. Abholung wäre westlich von Stuttgart an der A81 auch möglich.

Interessierte mögen hier bitte kurz angeben, wie viele sie möchten und
ob sie sicher genommen würden oder nur Interesse bekundet werden soll.

[Vanye R. (vanye_rijan)]

Ich wuerde 12Stk fuer 30Euro sicher abnehmen.

Probiere gleich mal dir eine Mail zu schicken. .-)

BTW: Bin mir da nicht 100% sicher, aber ich vermute das die gut
geeignet sind um Multimeter von  Agilent U1253 zu reparieren.

[J. S. (jojos)]

Wie ist denn die Langzeitstabilität dieser Displays? Die billigen OLED
mit SSD1306 degradieren ja schon nach wenigen Monaten.

[Tony R. (tony)]

Laut Datenblatt zwischen 18000 und 26000 Stunden. Je nach Helligkeit,
bis die Helligkeit auf 50% abgefallen ist. OLEDS sind natürlich
tendenziell nicht für den Dauerbetrieb auf voller Helligkeit geeignet,
aber das ist ja technologiebedingt...

[Tony R. (tony)]

Bisher sind nur ein paar Anfragen eingegangen, aber es war ja auch
Wochenende und Feiertag. Dafür müsste ich auch genügend Versandmaterial
da haben. Die Interessenten schreibe ich gleich nochmal an. Falls bis
heute Abend nichts angekommen ist, bitte nochmals melden.

[C. W. (cwi)]

Danke Tony.
Alles TipTop und gut angekommen.
Die Umverpackung lässt auf Nachwuchs schließen :-)
Danke !
CWI

[Vanye R. (vanye_rijan)]

Ich tue hiermit kund und zu wissen das es sich beim
Anbieter der Ware um einen Herren von Ehre und Gewissen
handelt welcher alles vollkommen korrekt und wohlverpackt
uebersendet hat. .-)

Vanye

[C. W. (cwi)]

Ein kleiner Nachtrag von mir.
Das Display funktioniert super man muss nur beachten das das Display
nicht 1:1 in RAM gemapt ist sondern bei 2 anfängt.

siehe hier:
https://forum.arduino.cc/t/whats-the-difference-between-adafruit-ssd1306-and-sh1106/247368/4

von olikraus
"First problem for standard 128x64 OLEDs with SH1106 controller is: How
is the 128x64 window mapped into the 132x64 RAM?
It seems, that the 128x64 OLED is centered in most cases within the
132x64 area, that means pixel (2,0) in ram is pixel (0,0) on the
display."

und hier:
Beitrag "Display"fehler" bei OLED Module IIC I2C 128x64"

LG

[Tony R. (tony)]

Tony R. schrieb:
> Das Display verwendet die Spalten 2-129 anstatt 0-127 und die Ausgabe
> ist gespiegelt.

Genau, das meinte ich mit der obigen Zeile ;)

[C. W. (cwi)]

Ja genau, ich wollte nur nochmal explizit darauf hinweisen.
Man sieht es auch im datenblatt auf seite 9
LG

[Vanye R. (vanye_rijan)]

Ich kann bestaetigen das die Oled wunderbar funktionieren. :-)

Auch wenn ich es noch nicht ausprobiert habe, ich bin mir ziemlich
sicher
das die perfekt geeignet sind um ein defektes Agilent U1253B zu
reparieren.

Vanye

[Vanye R. (vanye_rijan)]

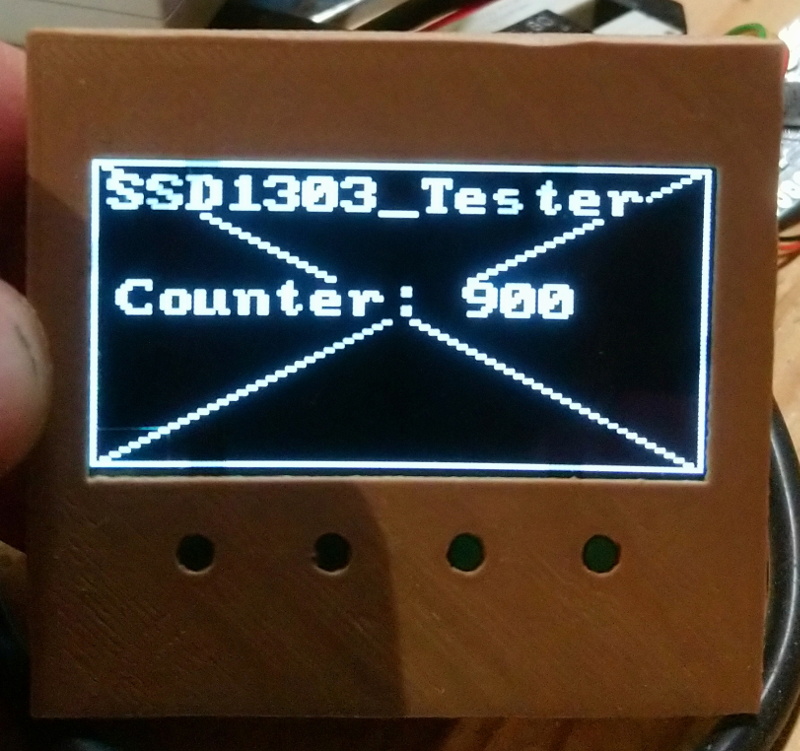

Oh..der kleine "Bildfehler" unten links liegt daran das die Schutzfolie
noch auf dem Display ist!

Vanye

[Tony R. (tony)]

Es wären noch einige Displays zu haben ;)

[Jochen A. (lok01)]

Ich werfe mich mal in den Ring.

[Jochen A. (lok01)]

Hallo,
Die Displays sind gut verpackt angekommen.
Danke und schöne Feiertage.

Jochen

[Damian R. (djr)]

Die Displays sind super verpackt angekommen, vielen Dank für den
freundlichen Kontakt!
