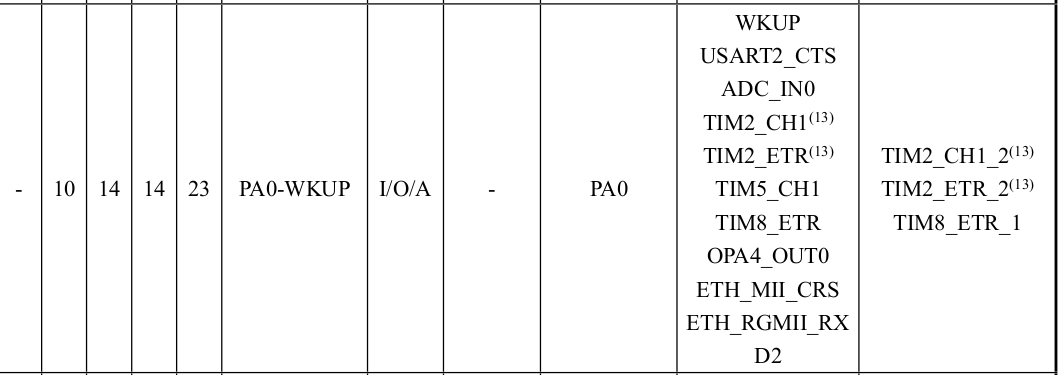

Hallo, ich habe mal eine Frage zum Pinout von CH32 MCUs am Beispiel von TIM2 CH1. Im Datasheet gibts hierzu einmal den Bezeichner TIM2_CH1 was der entsprechende Pin ist. Was ich aber nicht verstehe, sind die weiteren Bezeichner wie TIM2_CH1_2. Was hat das _2 zu bedeuten?
Angehängte Dateien:
Felix F. schrieb: > Was ich aber nicht verstehe, sind die weiteren Bezeichner wie > TIM2_CH1_2. Was hat das _2 zu bedeuten? KA, kenne den Chip nicht..... Würde aber mal vermuten, dass sich das in der Doku zu Timer2 finden lässt.
alternative Pin Belegung. Wie man das benutzt ist im Datenblatt beschrieben. Näheres wenn du das genaue MCU Model angibst
Thomas Z. schrieb: > alternative Pin Belegung. Wie man das benutzt ist im Datenblatt > beschrieben. Näheres wenn du das genaue MCU Model angibst CH32V307VCT6
OK, ich glaube jetzt habe ich es verstanden:
1 | GPIO_PartialRemap1_TIM2 -> _1 |
2 | GPIO_PartialRemap2_TIM2 -> _2 |
3 | GPIO_FullRemap_TIM2 -> _3 |
Korrekt?
