Datenblatt für OFWY6950

[Fritz G. (fritz65)]

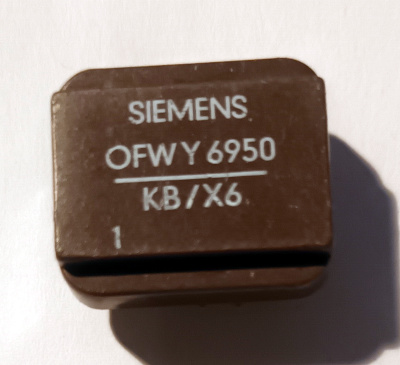

Beim Aufräumen meiner Bastelkiste fand ich dieses Bauelement von
Siemens. Es dürfte schon einige Jahrzehnte auf dem Buckel haben. Eine
Internetrecherche erbrachte, dass es sich vermutlich um ein SAW-Filter
handelt. Leider habe ich keine Daten wie Mittenfrequenz und Bandbreite
gefunden.

Hat irgendjemand Informationen zu diesem Teil?

[🍅🍅 🍅. (tomate)]

NanoVNA kostet $50....

[Kay-Uwe R. (dfias)]

Rote T. schrieb:
> NanoVNA kostet $50....
Erkennt man das Passband auch noch, wenn die Anpassung völlig daneben
liegt?

[Steffen E. (steffene)]

Fritz G. schrieb:
> Leider habe ich keine Daten wie Mittenfrequenz und Bandbreite
> gefunden.
>
> Hat irgendjemand Informationen zu diesem Teil?

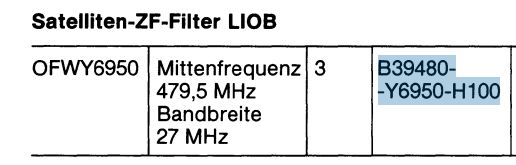

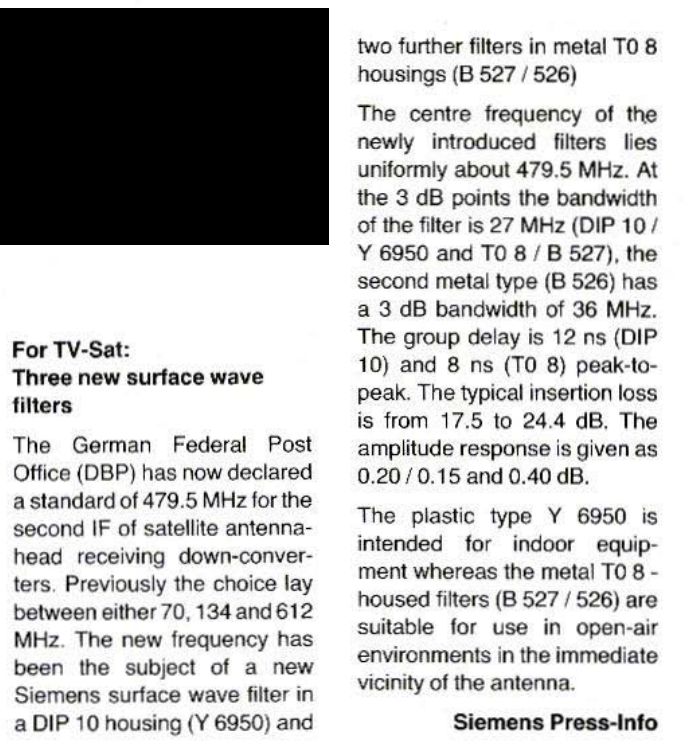

Hier ein bischen was, aber Chancen stehen in diesem Forum vielleicht
nicht so schlecht, dass jemand ein Datenblatt/Datenbuch hat. Pinbelegung
ist im unten verlinkten Dokument von Bitsavers seite 612

Quellen Anhänge

https://worldradiohistory.com/hd2/IDX-Short-Wave/VHF-Communications-IDX/IDX/VHF-COMM.1986.4-OCR-Page-0061.pdf

http://bitsavers.org/components/siemens/german/1987_Siemens_Bauteile_Service_Schwerpunkttypen_Preis-_und_Lagerliste_April_1987_198704.pdf

[Christoph db1uq K. (christoph_kessler)]

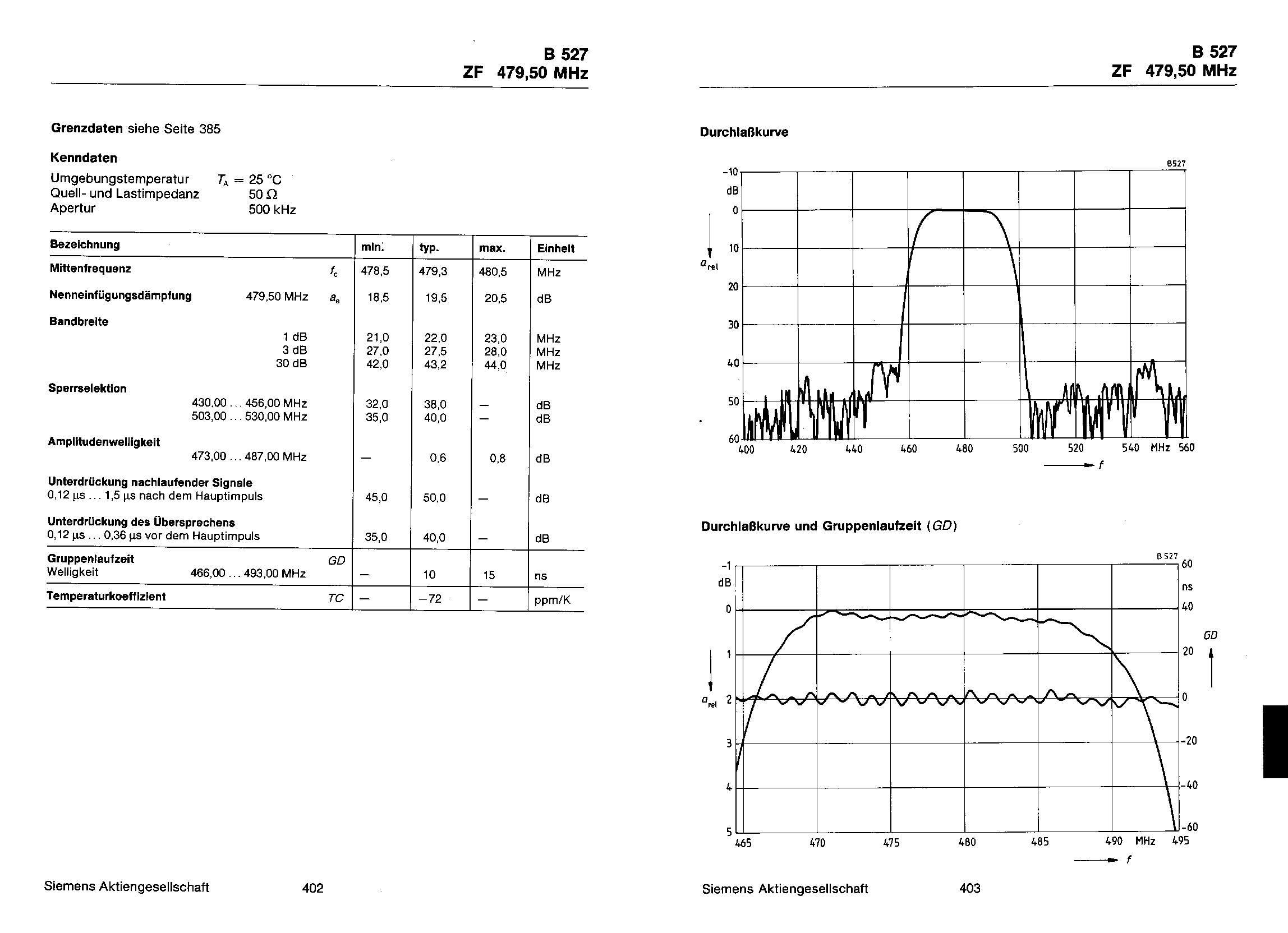

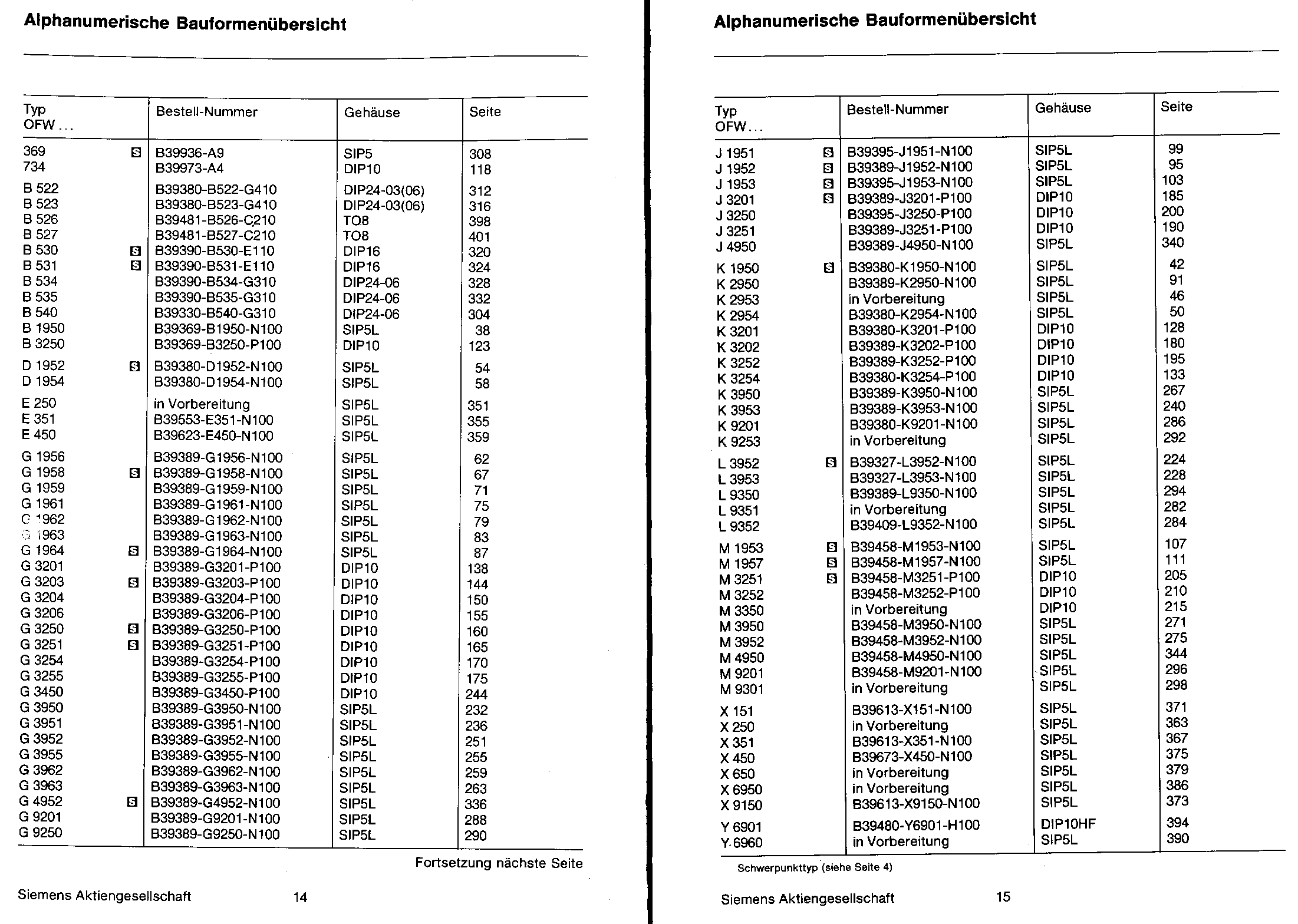

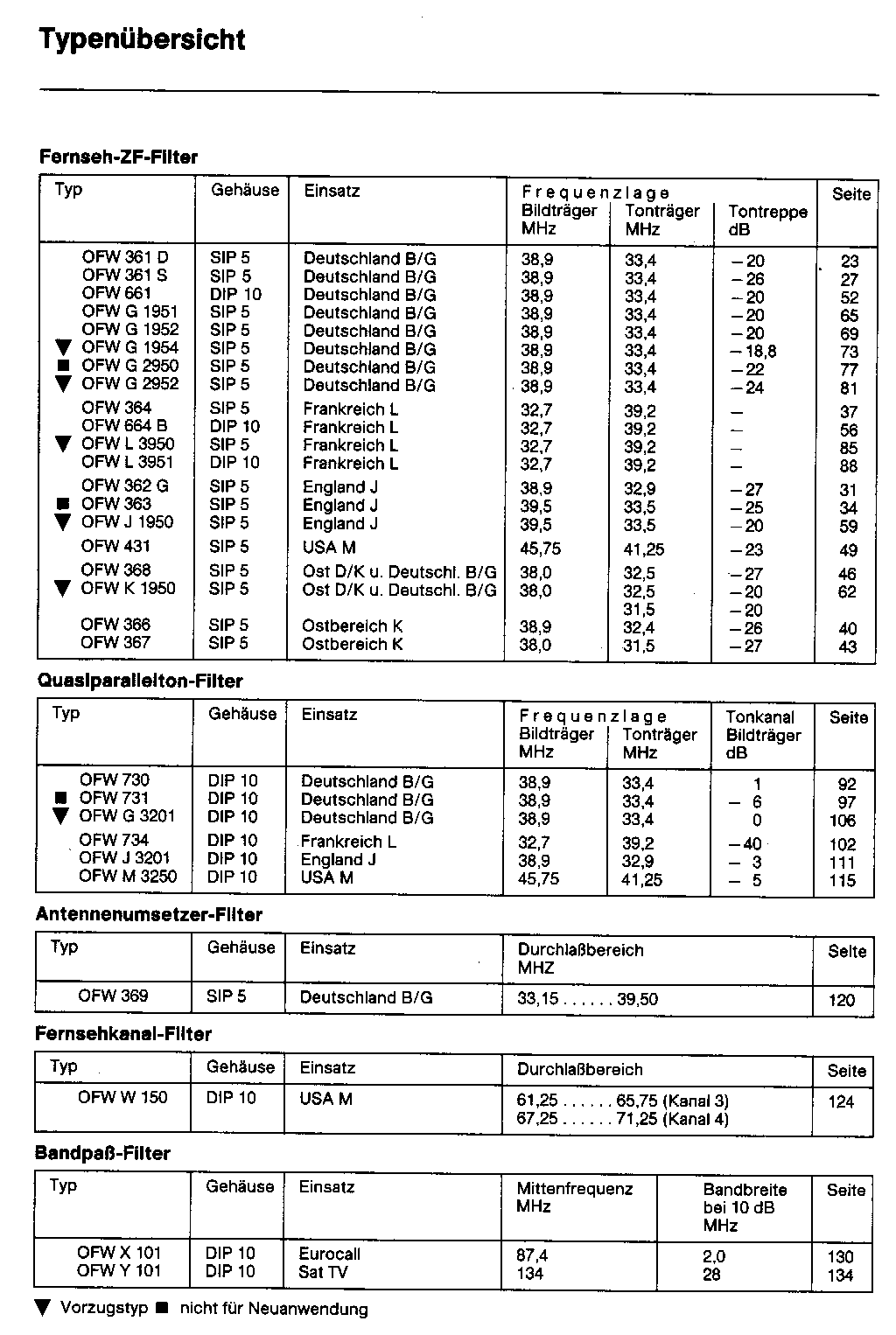

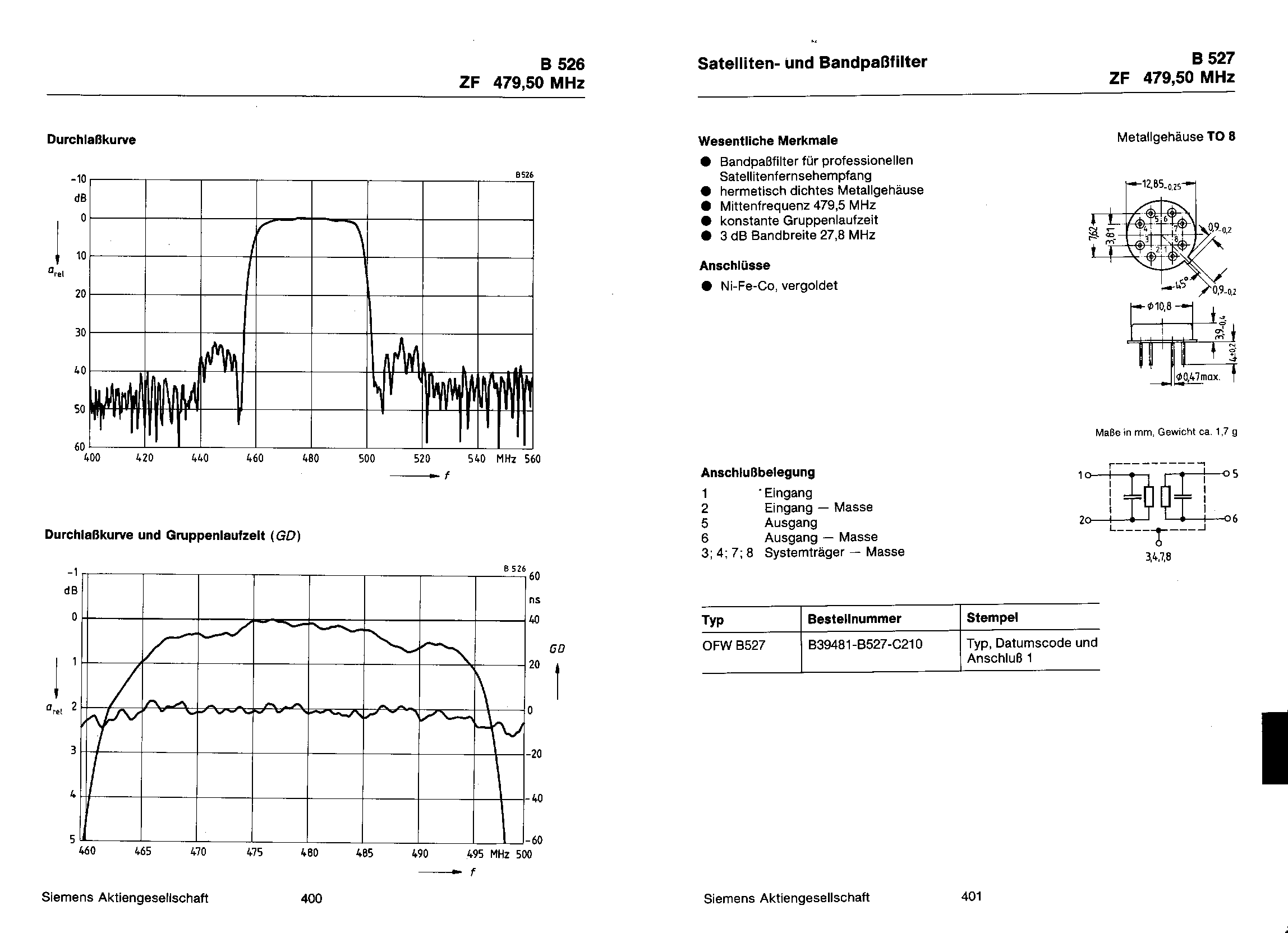

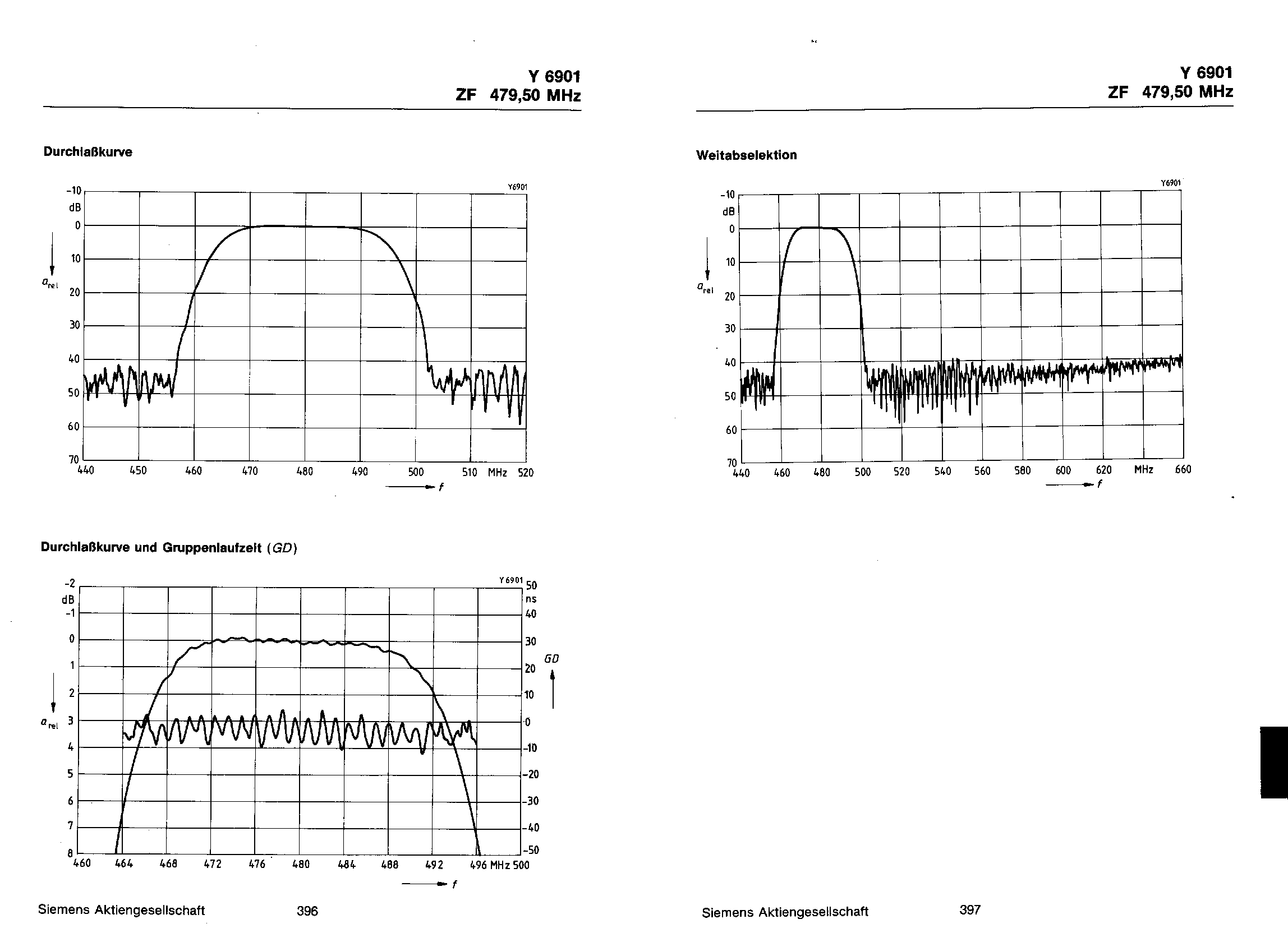

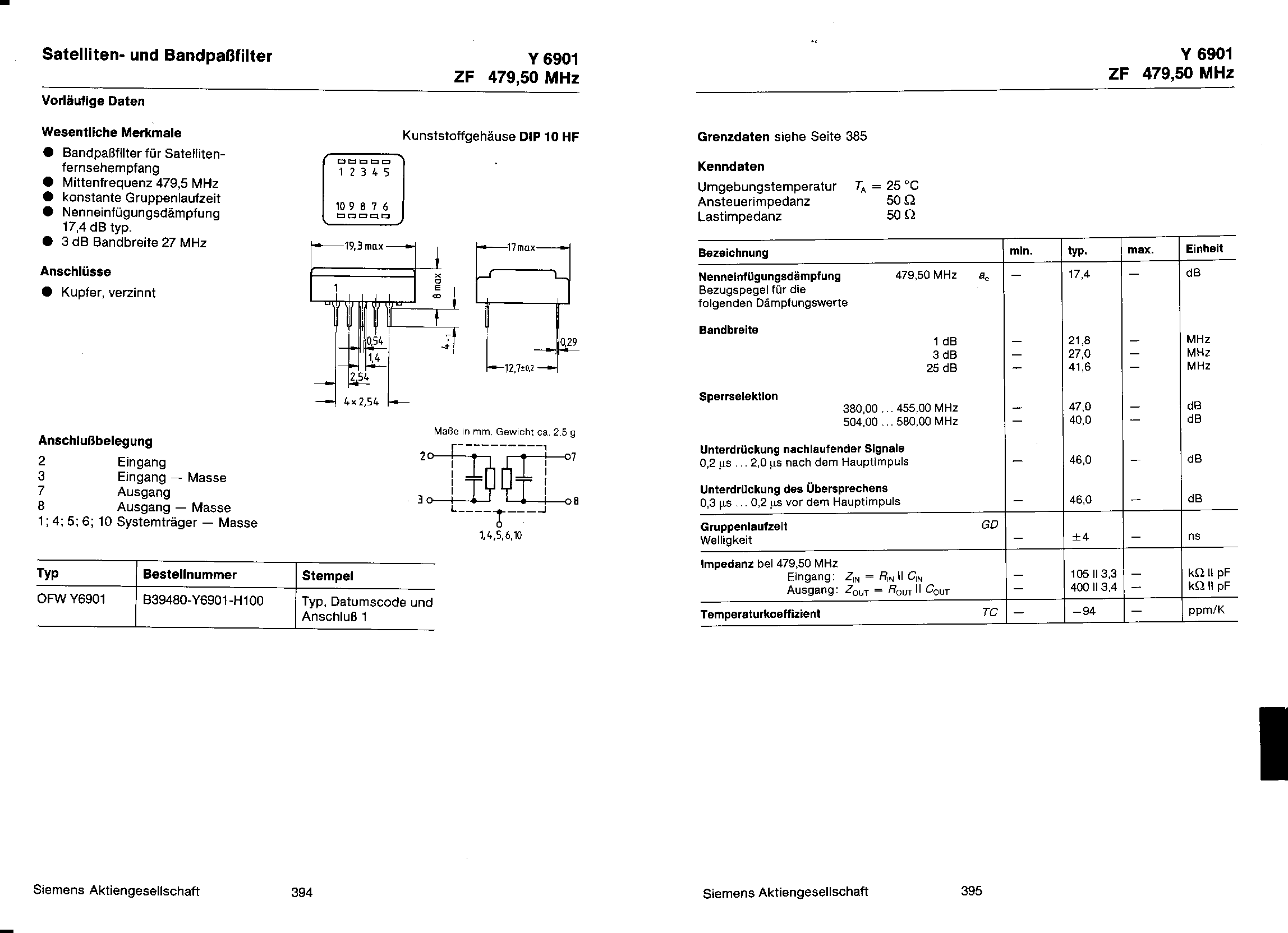

Leider sind meine beiden Bücher zu alt. Der Y6960 ist "In Vorbereitung",
ein 6950 ist noch nicht verzeichnet. Es gab aber schon Typen für 479 MHz
in anderen Gehäusen.

>Erkennt man das Passband auch noch?
vor allem bei den Durchgangsdämpfungen um 20 dB
Die brauchten einen ordentlichen Eingangspegel, damit hinten noch was
herauskommt. Und Abschirmung gegen Übersprechen um das Filter herum.

[Fritz G. (fritz65)]

Vielen Dank für die Antworten! Die gute alte Zeit, als es noch
deutschsprachige Datenbücher gab. Ich war vor allem neugierig und wollte
wissen, wozu das Teil einst verwendet wurde.
Mit der Mittenfrequenz von 480 MHz kann ich nicht wirklich was anfangen.
Das Ding hat ohnehin nur noch musealen Wert. Auffällig ist die sehr
konstante Gruppenlaufzeit, was vermutlich für die Anwendung analoges
SAT-TV notwendig ist.
Vielleicht hat Richi mit seinem Mikroskop Interesse daran? Wenn ja,
würde ich ihm das Teil zusenden.

[Hp M. (nachtmix)]

Kay-Uwe R. schrieb:
> Erkennt man das Passband auch noch, wenn die Anpassung völlig daneben
> liegt?

Ja, aber es ist schwierig die korrekte Anpassung zu ermitteln, wenn man
nicht weiss, wie die Durchlasskurve aussehen soll.
