Wer fertigt mir das Layout für zwei einfachste Platinen?

[Norbert (eddi_z)]

Hallo,


ich entwickle gerade die Kunststoffteile für ein Bauteil.
Darin sollen zwei Platinen eingesetzt werden.
Die Platinenfertiger wollen von mir die Daten der Platinen.
Ich habe weder Erfahrung noch Bock mich in die Materie einzuarbeiten.

Auf den Platinen sind lediglich zwei Bauteile verbaut.

Klemme von Deyson typ DG245-5.0-02 und Sicherungshalter für
Feinsicherung 5x20mm.

Wer fühlt sich in der Lage mir diese zwei Platinen zu Layouten?
Natürlich gegen Bares.

Gruß
Norbert

[Peter X. (dcf)]

Gerade schnell noch Popcorn und Cola auf den Einkaufszettel
geschrieben;-)

[Björn S. (bjrn_s869)]

Norbert  schrieb:
> Auf den Platinen sind lediglich zwei Bauteile verbaut.
>Klemme von Deyson typ DG245-5.0-02 und Sicherungshalter für
>Feinsicherung 5x20mm.
Klingt ja fast nach Dummy Platinen ohne Funktion.

[Dergute W. (derguteweka)]

Peter X. schrieb:
> Gerade schnell noch Popcorn und Cola auf den Einkaufszettel
> geschrieben;-)

Mampf Mampf Mampf Sueffel Mampf Ruelps Mampf Mampf Mampf...

[Sebastian R. (sebastian_r569)]

Wäre sicherlich schnell gemacht. Aber ich hab auch keinen Bock. Schade.

[Peter X. (dcf)]

Dergute W. schrieb:
> Peter X. schrieb:
>> Gerade schnell noch Popcorn und Cola auf den Einkaufszettel
>> geschrieben;-)
>
> Mampf Mampf Mampf Sueffel Mampf Ruelps Mampf Mampf Mampf...

Bekommst gerne etwas ab;-)

[H. H. (Gast)]

Norbert schrieb:
> Sicherungshalter für
> Feinsicherung 5x20mm.

Da gibt es viele.

[Rainer W. (rawi)]

Norbert schrieb:
> Die Platinenfertiger wollen von mir die Daten der Platinen.
> Ich habe weder Erfahrung noch Bock mich in die Materie einzuarbeiten.

Dann schick das doch zu einem Leiterplattenfertiger, der auch Layout
Dienstleistung mit anbietet.
https://de.beta-layout.com/leiterplatten/layout/preisanfrage-layout/

[Alexander (alecxs)]

Wenn Du eine Skizze hochlädst dann hast Du hier am selben Tag dein
Layout fertig. Das kostet nicht mal was.

[Karsten B. (kastenhq2010)]

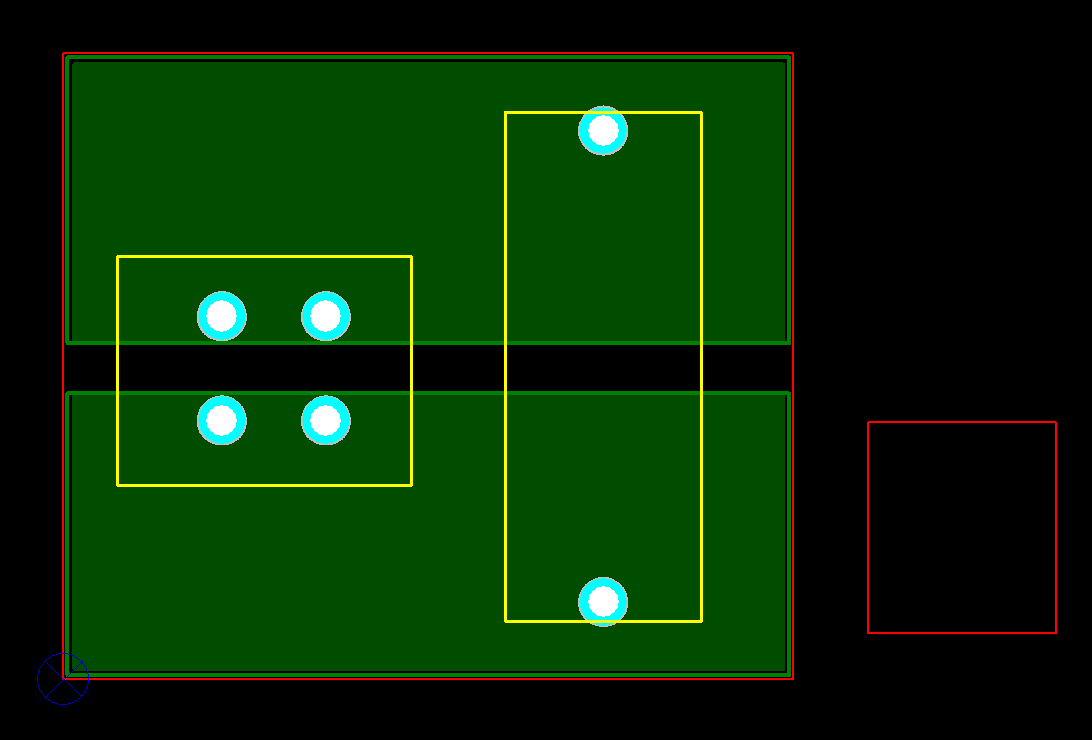

Das wären zwei einfachste Platinen.

[Christian M. (christian_m280)]

Die Kleine ist geil! :-)))

Gruss Chregu

[Andy (gesperrt)]

Schreib mir eine DM

[Marcel V. (mavin)]

Karsten B. schrieb:
> Das wären zwei einfachste Platinen.

Wenn der Sicherungshalter wirklich so eingebaut wird, dann gibt's direkt
nach dem Einschalten einen Kurzschluss! Es sei denn, die Platine wird in
Serie zum Verbraucher geschaltet.

[H. H. (Gast)]

Peter K. hater schrieb:
> Schreib mir eine DM

"Hast mir mal 'ne Mark?"

[Karsten B. (kastenhq2010)]

Marcel V. schrieb:
> Karsten B. schrieb:
>> Das wären zwei einfachste Platinen.
>
> Wenn der Sicherungshalter wirklich so eingebaut wird, dann gibt's direkt
> nach dem Einschalten einen Kurzschluss! Es sei denn, die Platine wird in
> Serie zum Verbraucher geschaltet.

Wie sonst, Sicherung parallel?

[Oliver S. (oliverso)]

Kupferkaschierte Platine, Bohrmaschine mit kleinem Bohrer, Dremel mit
Trennscheibe. Paar Löcher Bohren, Kupfer dazwischen passend wegfräsen,
Platine zuschneiden, fertig.

Oliver

[H. H. (Gast)]

Oliver S. schrieb:
> Kupferkaschierte Platine, Bohrmaschine mit kleinem Bohrer, Dremel
> mit
> Trennscheibe. Paar Löcher Bohren, Kupfer dazwischen passend wegfräsen,
> Platine zuschneiden, fertig.

Streifenrasterplatinen sind erfunden, auch mit 5,08mm Raster.

[Andreas H. (ahz)]

Norbert schrieb:
> Wer fühlt sich in der Lage mir diese zwei Platinen zu Layouten?

Wie Du an der Reaktion des Forums merkst sind Deine Daten etwas
unzureichend.

Zwei Platinen, zwei Bauteile. Wie soll da die Aufteilung sein? Gibt es
einen Schaltplan?
Bei zwei Teilen reicht da notfalls auch eine lesbare (!) Handskizze.

Welche Load soll das alles abkönnen? Der Terminalblock ist mit 450V/17A
gespecked. Muss die Platine das auch können?

Die Platinen sollen in ein Gehäuse. Dann wäre es gut zu wissen, wie das
Gehäuse aussieht, damit die Platinen dann auch reinpassen und befestigt
werden können.
Hast Du da schon ein Modell oder sonstige Angaben?

Normalerweise finden sich hier schnell Leute, die Dir das auch mal
schnell vor dem Frühstück basteln. Und vermutlich auch für Lau.
Aber nicht wenn das Ganze sich zu einem elenden Ratespiel entwickelt ;)

/regards

[Paul (Firma: None) (rettungssani)]

Ich fühle mich in der Lage, hab aber auch kein Bock.

[Crazy Harry (crazy_h)]

Peter K. hater schrieb:
> Schreib mir eine DM

Ich dachte das heißt €????

[Jens M. (schuchkleisser)]

Andreas H. schrieb:
> gespecked

Das benutzt ihr nicht ernsthaft so im Betrieb?`
Wenn, dann sollte es ge-spec'd sein, was schon eine Augenkrebsige
Verdeutschballhornung des "spec'd" als Abkürzung des "specified" ist.
Wobei der Engländer "this is spec'd as..." sagt, das sollte im Deutschen
auch gehen. also "der Stecker ist für 17A spec'd". Aber
"...spezifiziert..." lässt einen wenigstens vor den Kollegen nicht als
Maulfaulen Sprachkrüppler dastehen, weil Denglisch und so.

@OP
Skizze von der Schaltung und Platine machen und hochladen.
Und: Gehäusezeichnung linken oder hochladen.
Hinweise zur Mechanik geben (Abstände, Belastungen, Besonderheiten).
Dann mal sehen.

[Andreas H. (ahz)]

Jens M. schrieb:
> viel gelaber

Wegen Leuten wie Dir haben Viele keine Lust mehr hier im Forum zu
posten.

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

Norbert schrieb:
> Klemme von Deyson typ DG245-5.0-02
Mein Google findet da nichts. Wem seins funktioniert besser?
- https://www.google.com/search?q=Deyson+DG245-5.0-02

[H. H. (Gast)]

Lothar M. schrieb:
> Norbert schrieb:
>> Klemme von Deyson typ DG245-5.0-02
> Mein Google findet da nichts. Wem seins funktioniert besser?
> - https://www.google.com/search?q=Deyson+DG245-5.0-02

Der Hersteller heißt Degson.

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

H. H. schrieb:
> Der Hersteller heißt Degson.
Hab ich auch extrapoliert. Ich wollte nur auf Nummer sicher gehen... ;-)

Und vor irgendwer das Makro der Degosn-Klemme neu malt: schaut nach, ob
euer CAD die Serie 236 von Wago kennt. Das ist das Original. Und Wago
traut der Klemme sogar 24A zu.

Andreas H. schrieb:
> Wegen Leuten wie Dir haben Viele keine Lust mehr hier im Forum zu
> posten.
Wobei er im Grunde ja schon durchaus Recht hat. Wozu verballhornte
Anglizismen, wenn es wunderbar funktionierende hiesige Wörter gibt. Ich
bin mir übrigens ziemlich sicher, dass der TO keine Ahnung von üblichen
Entwicklungsprozeduren hat und mit "gespecked" auch nichts anfangen
kann.

[Wastl (hartundweichware)]

Lothar M. schrieb:
> Wozu verballhornte
> Anglizismen, wenn es wunderbar funktionierende hiesige Wörter gibt.

Ich hätte da ein wunderschönes Beispiel für "wunderbar
funktionierende hiesige Wörter" wo sich mir bei deren Auftreten
jedes Mal der Magen umdreht.
Mir wird schon jetzt beim Schreiben schlecht ....

Hochsetzsteller
(ungefähr: ein Gabelstapler stellt die Palette aufs Regal hoch)

Tiefsetzsteller ......

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

[OT]

Wastl schrieb:
> Hochsetzsteller
Echt jetzt, verwendet ihr dieses Wort in der Firma?
Verwendet ihr "gespecked"?

Wastl schrieb:
> Ich hätte da ein wunderschönes Beispiel für "wunderbar funktionierende
> hiesige Wörter"
Nicht alles, was hinkt ist ein Vergelcih. Denn dies ist eben kein Wort,
das "wunderbar funktioniert". Ich habe "was spezifiziert" funktioiert
aber tatsächlich wunderbar.

Ein ähnlich unnötiges Wort ist z.B. "gedeployt" statt "bereitgestellt".

[/OT]

[Andreas H. (ahz)]

Lothar M. schrieb:
> Andreas H. schrieb:
>> Wegen Leuten wie Dir haben Viele keine Lust mehr hier im Forum zu
>> posten.
> Wobei er im Grunde ja schon durchaus Recht hat. Wozu verballhornte
> Anglizismen, wenn es wunderbar funktionierende hiesige Wörter gibt.
Da hast Du sicherlich recht. Aber dass hier inzwischen fast jeder Thread
in solche Nebensächlichkeiten abdrifted ist traurig.

Lothar M. schrieb:
>  Ich bin mir übrigens ziemlich sicher, dass der TO keine Ahnung von üblichen
> Entwicklungsprozeduren hat und mit "gespecked" auch nichts anfangen
> kann.
Ich befürchte eher, dass er mit einem selbstgedruckten Gehäuse eine 230V
Sicherungsbox bauen will bei der man nicht genau weiss, ob sie eher
Leute durch fehlenden Berührungsschutz grillt oder einfach nur die Bude
durch Überlast abfackelt. Den die "Makerszene" hat da ja:

Norbert schrieb:
> weder Erfahrung noch Bock mich in die Materie einzuarbeiten.

Und... Es könnte auch Dein Nachbar sein. Frohes Löschen ...

[H. H. (Gast)]

Andreas H. schrieb:
> Ich befürchte eher, dass er mit einem selbstgedruckten Gehäuse eine 230V
> Sicherungsbox bauen will bei der man nicht genau weiss, ob sie eher
> Leute durch fehlenden Berührungsschutz grillt oder einfach nur die Bude
> durch Überlast abfackelt. Den die "Makerszene" hat da ja:
>
> Norbert schrieb:
>> weder Erfahrung noch Bock mich in die Materie einzuarbeiten.
>
> Und... Es könnte auch Dein Nachbar sein. Frohes Löschen ...

Gleich mal den 3D-Drucker anwerfen, und ein Löschfahrzeug drucken...

[Wastl (hartundweichware)]

Lothar M. schrieb:
> Echt jetzt, verwendet ihr dieses Wort in der Firma?

Nein, aber ich habe dieses schreckliche Wort schon öfters
hier auf diesen Seiten gesehen. OMG. Hier in Bayern hab
ich es noch nie vernommen.

Lothar M. schrieb:
> Nicht alles, was hinkt ist ein Vergelcih. Denn dies ist eben kein Wort,
> das "wunderbar funktioniert".

Das meinte ich auch mit "....."

[H. H. (Gast)]

Wastl schrieb:
> Nein, aber ich habe dieses schreckliche Wort schon öfters
> hier auf diesen Seiten gesehen. OMG. Hier in Bayern hab
> ich es noch nie vernommen.

Dabei stammt es von den Siemensianern...

[Norbert (eddi_z)]

Hallo,

ich bin  total überwältigt von der Resonanz!
Leider kann nur einer zum Zug kommen.

Ich bitte um Entschuldigung an alle, die nicht zum Zug gekommen sind und
denen ich nicht einzeln geantwortet habe.

Vielen vielen Dank für eure Mühe!
Wenn ich das nächster Produkt entwickle und da wieder ein
Platinenlayout brauche, weiß ich jetzt wo man die Profis findet :o)

LG
Norbert

[Dergute W. (derguteweka)]

Gerngeschehen, keine Ursache.
<klebrige Flossen abwisch'>

[Rainer W. (rawi)]

Wastl schrieb:
> Hochsetzsteller
> (ungefähr: ein Gabelstapler stellt die Palette aufs Regal hoch)
>
> Tiefsetzsteller ......

... ist auch nicht schlimmer als "Viertopfzerknalltreibling"
