[V] Oszi HP54504A 400MHz Zweikanal

[Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)]

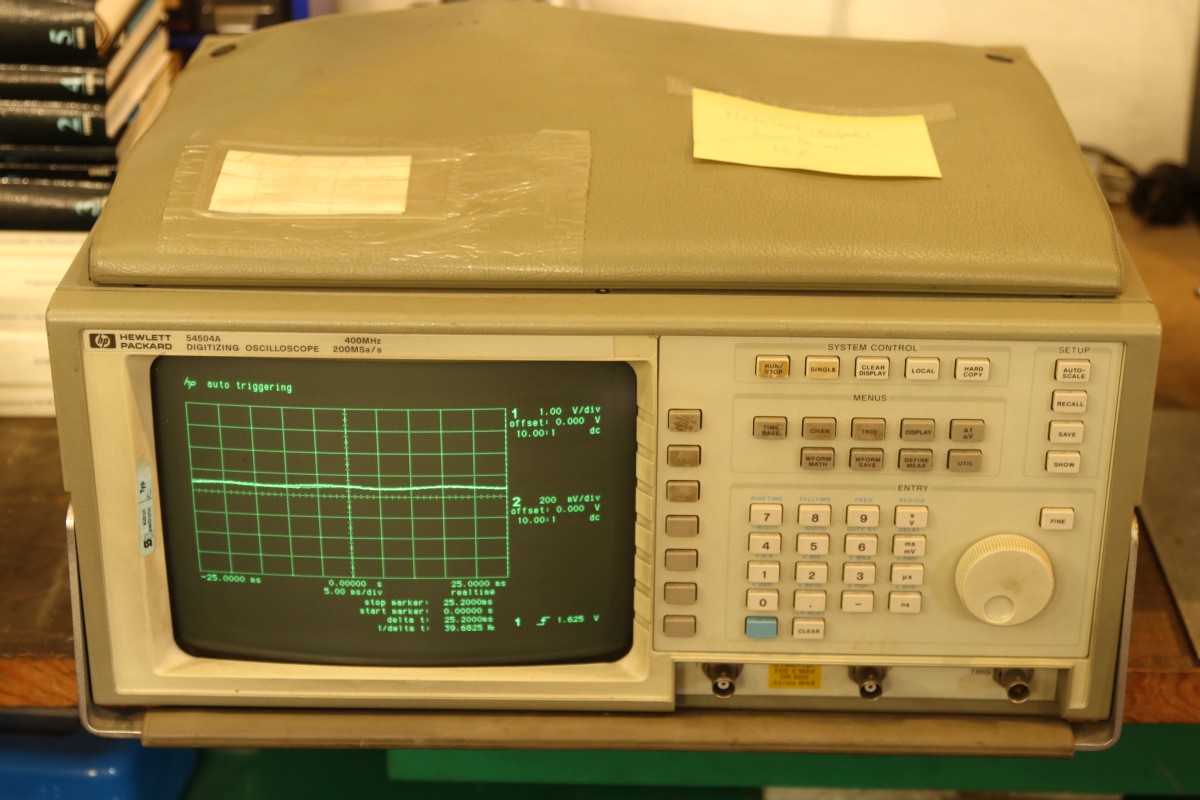

Ich verkaufe ein HP54504A Oszi mit suspektem Verhalten:

Das Gerät wurde vor Jahren ausgemustert, da das Schaltnetzteil nicht
mehr startete - ich vermute mal schlechte Kondensatoren. Jetzt stand es

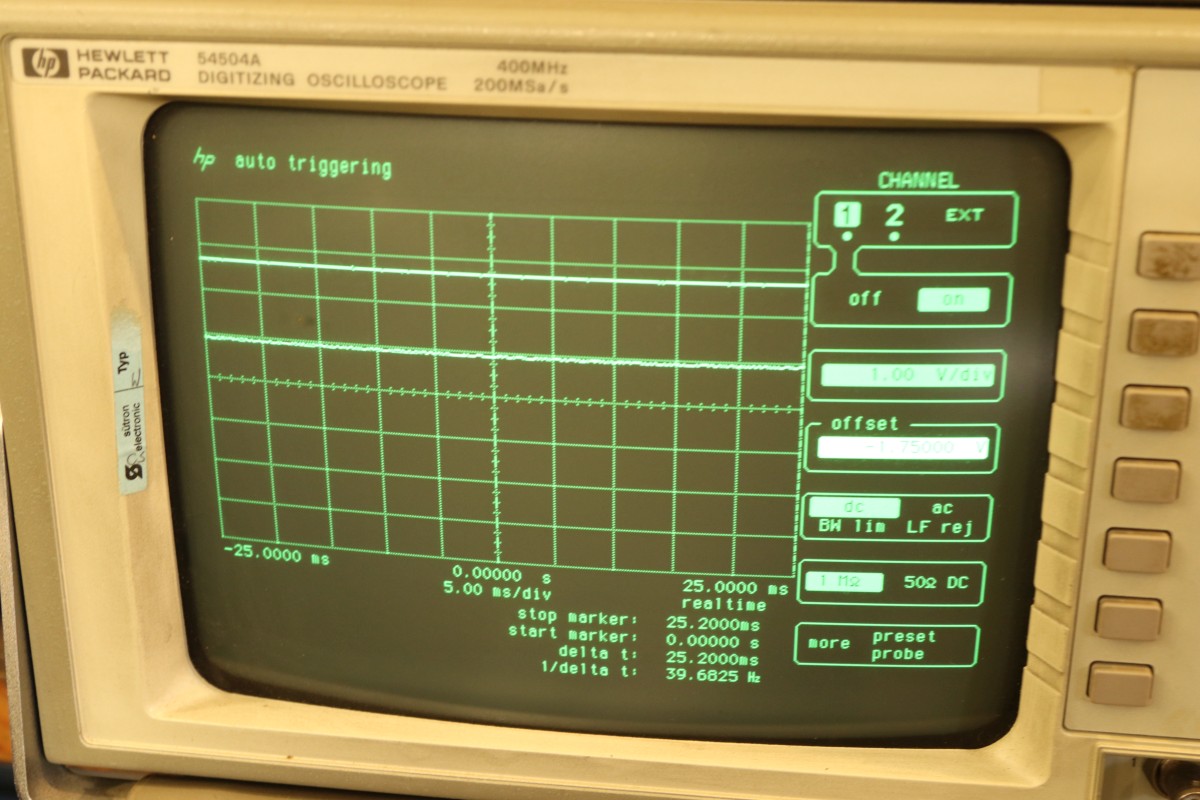

jahrelang bei mir und ging beim Einschalten sofort an... das kann aber
jederzeit wieder anders werden - Garantie gibt es keine und Rücknahme
auch nicht.
Weitere Funktionen habe ich nicht getestet.

Verkaufspreis VHB 30 Euro plus entsprechende DHL-Portokosten

[Andreas S. (igel1)]

Wow - das ist doch mal ein faires Angebot!

Ich hoffe, es fällt in die richtigen Hände und nicht an jemanden,
der damit das schnelle Geld machen möchte.

Viele Grüße

Igel1

[Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)]

Andreas S. schrieb:
> Wow - das ist doch mal ein faires Angebot!

Danke - aber ich kann nicht garantieren, dass das Gerät morgen noch
startet... deswegen.

[Rainer Z. (netzbeschmutzer)]

Hier ist ein Video von einem ähnlichen Modell (HP54501A).
Zur Veranschaulichung des Innenlebens und wie die Hauptplatine ausgebaut
werden kann.
https://www.youtube.com/watch?v=Zg8o57DbZdo

[Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)]

An das Schaltnetzteil kommt man sehr leicht ran, es ist alles sehr
übersichtlich gebaut. Das Problen könnten die dünnen Bauformen für die
Elkos werden...

[Walter (fussel8011)]

Hallo Wolfgang,

ich hätte Interesse an deinem Oszi.
Wo wäre denn der ungefähre Standort zwecks Abholung?

73

[Rainer Z. (netzbeschmutzer)]

Was interessant ist an dem Oszi: Es hat eine relativ kurze Bildröhre mit
Ablenkspulen und nicht mit statischer Ablenkung.

Das gemessene Signal wird offenbar vollständig digital verarbeitet und
dann wie ein "Fernsehbild" mit festen Ablenkfrequenzen ausgegeben??

Sorry, ich kenne mich mit den HP-Oszis nicht aus...

[Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)]

Reserviert für Harry H.

[Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)]

Rainer Z. schrieb:
> Was interessant ist an dem Oszi: Es hat eine relativ kurze Bildröhre mit
> Ablenkspulen und nicht mit statischer Ablenkung.
>
> Das gemessene Signal wird offenbar vollständig digital verarbeitet und
> dann wie ein "Fernsehbild" mit festen Ablenkfrequenzen ausgegeben??
>
> Sorry, ich kenne mich mit den HP-Oszis nicht aus...

Ja, das ist ein 18kHz (vermute ich) Grünmonitor.

[Vanye R. (vanye_rijan)]

> Das gemessene Signal wird offenbar vollständig digital verarbeitet und
> dann wie ein "Fernsehbild" mit festen Ablenkfrequenzen ausgegeben??

Sicher, daher auch die zeitgemaesse Abtastrate. :)
Aber wer unbedingt 400Mhz braucht liegt hier nicht so falsch.

Vanye

[Jörg W. (dl8dtl) (Moderator)]

Rainer Z. schrieb:
> Das gemessene Signal wird offenbar vollständig digital verarbeitet und
> dann wie ein "Fernsehbild" mit festen Ablenkfrequenzen ausgegeben?

Ja, das ist ein echtes Digital-Oszilloskop, nur dass es eben damals noch
keine genügend großen TFTs gab, und man daher einen klassischen
CRT-Grünmonitor verbaut hat.
Die Teile sind nicht schlecht, wenngleich natürlich etwas "dated", und
ab einer bestimmten Zeitskala können sie nur noch sich wiederholende
Signale per undersampling aufnehmen. Daher schaffen sie halt mit
damaligen (preiswerteren) 200 MSa/s trotzdem noch 400 MHz.
(Habe selbst einen 54512B hier, der ist schon etwas schneller, aber das
Prinzip ähnlich.)

Auf jeden Fall ein fairer Preis.

[Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)]

Wolfgang R. schrieb:
> Reserviert für Harry H.

...und verkauft.

[Rainer Z. (netzbeschmutzer)]

@ Wolfgang R.
@ Vanye R.
@ Jörg W.

Danke für die Infos mit dem Grünmonitor.
Dieses Prinzip mit dem Grünmonitor als Zwischenschritt zu den späteren
TFT-Monitoren kannte ich nicht/war mir neu.

[Tam H. (Firma: Tamoggemon Holding k.s.) (tamhanna)]

Hallo,
und hier das obligate Video, das auf die PSU-Reperatur eingeht:
https://www.youtube.com/watch?v=t33EXy0LwUc
