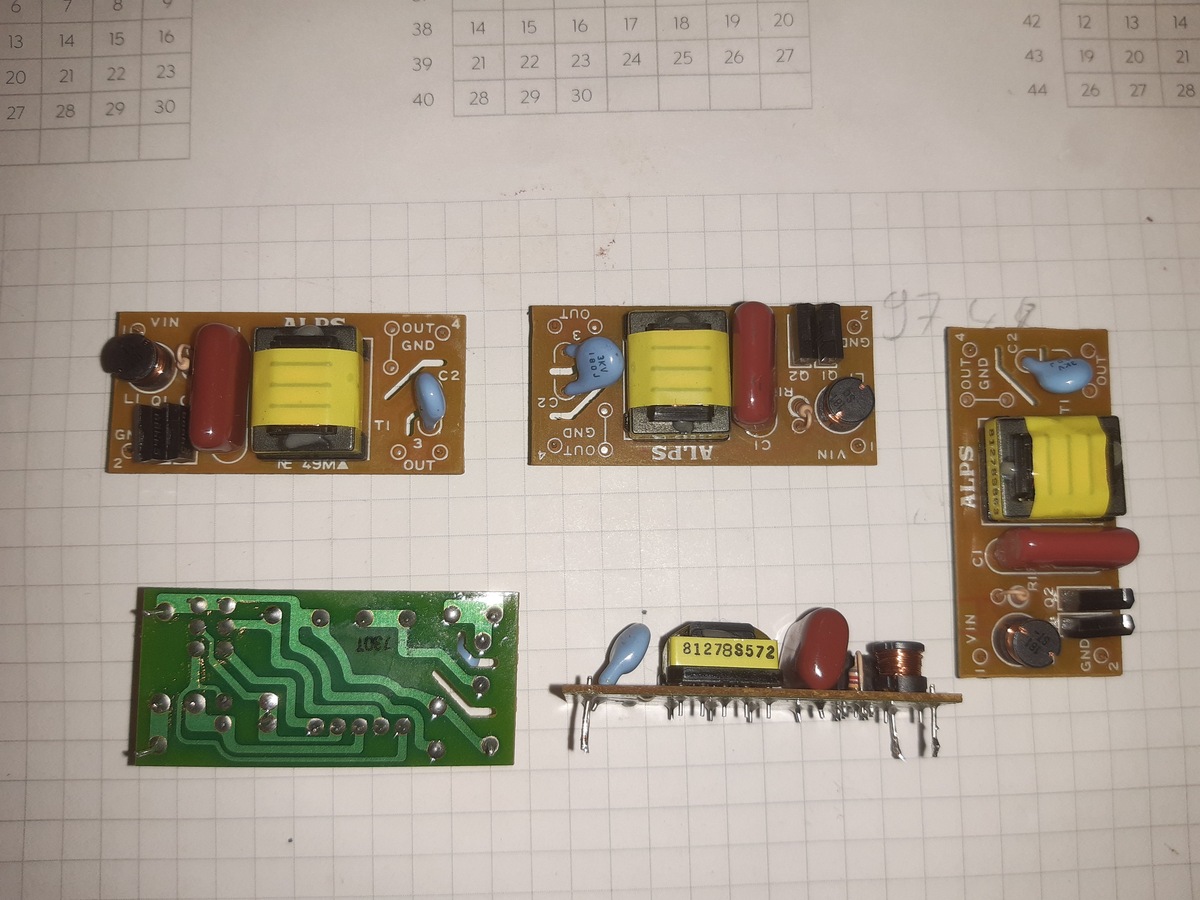

Das sind Inverter für EL-Folien. Die erzeugen ca 400 V zur Versorgung der Hintergrundbeleuchtung für diese alten blau-weissen STN-Displays. Verbaut wurden die um die Jahrtausendwende z.B. von Phytec. --> Kennt jemand dieses Modell und hat eine Typenbezeichnung oder ein Datenblatt für mich? Auf der Platine steht "ALPS" und "NE 49M", auf dem Trafo "81278S" plus drei variable Ziffern (Los- bzw Datecode). Alles keine Begriffe, mit denen Google viel anfangen kann. Wie das Ding anzuschließen ist, ist klar. Vorne 5 V rein, hinten EL-Feld raus. Masse ist durchverbunden.
Soul E. schrieb: > --> Kennt jemand dieses Modell und hat eine Typenbezeichnung oder ein > Datenblatt für mich? Ich sehe da nur zwei Transistoren als aktive Bauteile. Es ist eine simple Kippstufe/Schwingkreis. Eigentlich sollte auch noch eine Diode dabei sein, oder auch nicht. Such mal nach "EL-Folien Spannungsversorgung". https://www.b-kainka.de/bastel47.htm mfg Klaus
Soul E. schrieb: > Kennt jemand dieses Modell und hat eine Typenbezeichnung oder ein > Datenblatt für mich? Nein, aber das brauchst du auch nicht. Die Schaltung sieht wie die Minimalschaltung eines Royer-Converters aus. Die Ausgangsspannung ist durch das Windungsverhältnis gegeben. Damit kannst du rauskriegen, welche Eingangsspannung du brauchst, um die gewünschten 400V zu bekommen (die 5V sind wohl geraten). Wenn du noch weißt, wie groß das ursprüngliche Display war, kennst du auch die zulässige Last (typischerweise angegeben in cm² EL-Folie). Viel kaputt gehen kann da nicht. Vermutlich ist das Ding durch die kapazitive Trennung im Sekundärkreis sogar kurzschlußfest.

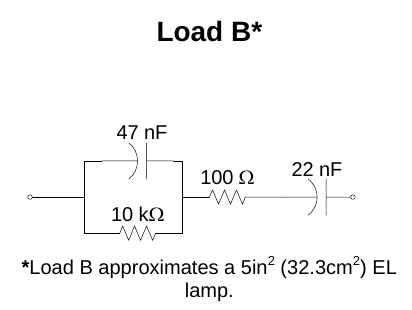

Hier noch die elektrische Ersatzschaltung für EL-Folien. Ist zweckmäßig, um zu testen wie sich das Ding mit Last verhält. Quelle: Datenblatt des D305 EL Drivers von Durel.
Wie das Ding funktioniert weiß ich. Wie ich es betreiben muss ebenfalls. Ich suche die Typenbezeichnung des Herstellers. Axel S. schrieb: > Hier noch die elektrische Ersatzschaltung für EL-Folien. Ist zweckmäßig, > um zu testen wie sich das Ding mit Last verhält. Quelle: Datenblatt des > D305 EL Drivers von Durel. Danke, sowas kann man immer mal gebrauchen.
>Ich suche die Typenbezeichnung des Herstellers.
Warum? Sind dir welche abgeraucht und du brauchst nun Ersatz?
Irgendwo habe ich einen Tray solcher Module (aber wo??). Bin mir aber
nicht mehr ganz sicher, ob meine nicht von TDK waren.
Christoph Z. schrieb: >>Ich suche die Typenbezeichnung des Herstellers. > > Warum? Sind dir welche abgeraucht und du brauchst nun Ersatz? Damit ich sie vernünftig etikettieren und wegsortieren kann. Die sind nur noch Ersatzteil, für Neuentwicklungen hat man heutzutage LED-Backlight. Es gibt ja hier ein paar Kollegen, die die eine Menge Bauteile auf den ersten Blick identifizieren können :-) Die Leistung dieser ALPS-Typen reicht übrigens für 4 - 5" Bildschirmdiagonale.
