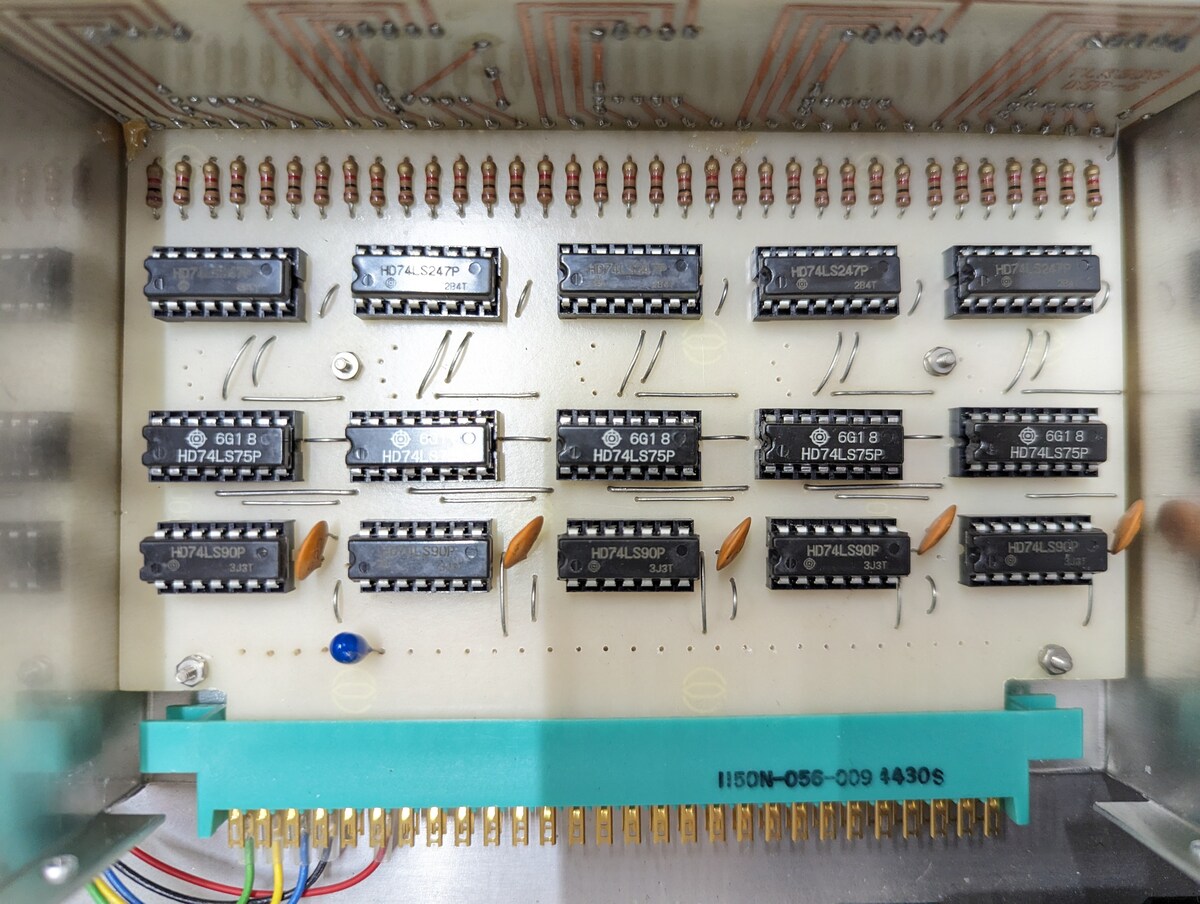

Hi, kann hier vielleicht jemand eine Date Code erkennen und mit sagen, wie alt die Bugruppe ca. ist? Die handvoll Hitatchi 74LS Bausteine steuern ein LED 7-Segment Display. Die Beschriftung der ICs lautet: 5x HD74LS247P 2B4T 5x HD74LS75P 6G1 8 5x HD74LS90P 3J3T Ich hoffe dass 2B4T, 6G1 8, 3J3T Date Codes sind. Ich konnte aber keine Inforomationen zum decodieren finden. An andere Stelle im gleiche Gerät gibts noch einen LM380N SM8616 und einen TA7063, auf dem ich aber keinen weiteren Code erkenne kann. Und ein paar hübsche alte Toshiba (Tx 74) C380 in TO-98. Ich denke, wird alles so ca. 1975 sein, aber vielleicht kann das ja jemand eingrenzen. Grüße Flo
Das erste Zeichen des Datecode ist die Endziffer des Jahres.
Hi, hmm, dann 1972 bis 76? 72 ist aber für 74LS recht früh, oder? Vielleicht 76 bis 82? Dann ist der Gerät alter als 1982, das kommt mir wieder etwas jung vor. Grüße Flo
Und das Jahrzehnt? Hitachi hat nicht nur in den 70ern ICs produziert ...
> Ich konnte aber keine > Inforomationen zum decodieren finden. Wozu soll eigentlich der dekodierte Datecode gut sein?
Motopick schrieb: > Wozu soll eigentlich der dekodierte Datecode gut sein? Rausfinden, von wann die abgebildete Platine ist. War doch gar nicht so schwer, oder?
Harald K. schrieb: > Rausfinden, von wann die abgebildete Platine ist. Ohne Belang, die Leiterplatte kann wesentlich jünger sein. Da hat jmd gut abgelagertes Zeug in die Sockel gedrückt...
Bernd G. schrieb: > Ohne Belang, die Leiterplatte kann wesentlich jünger sein. Nee, das passt. Sofern das keine Hobbyproduktion war.

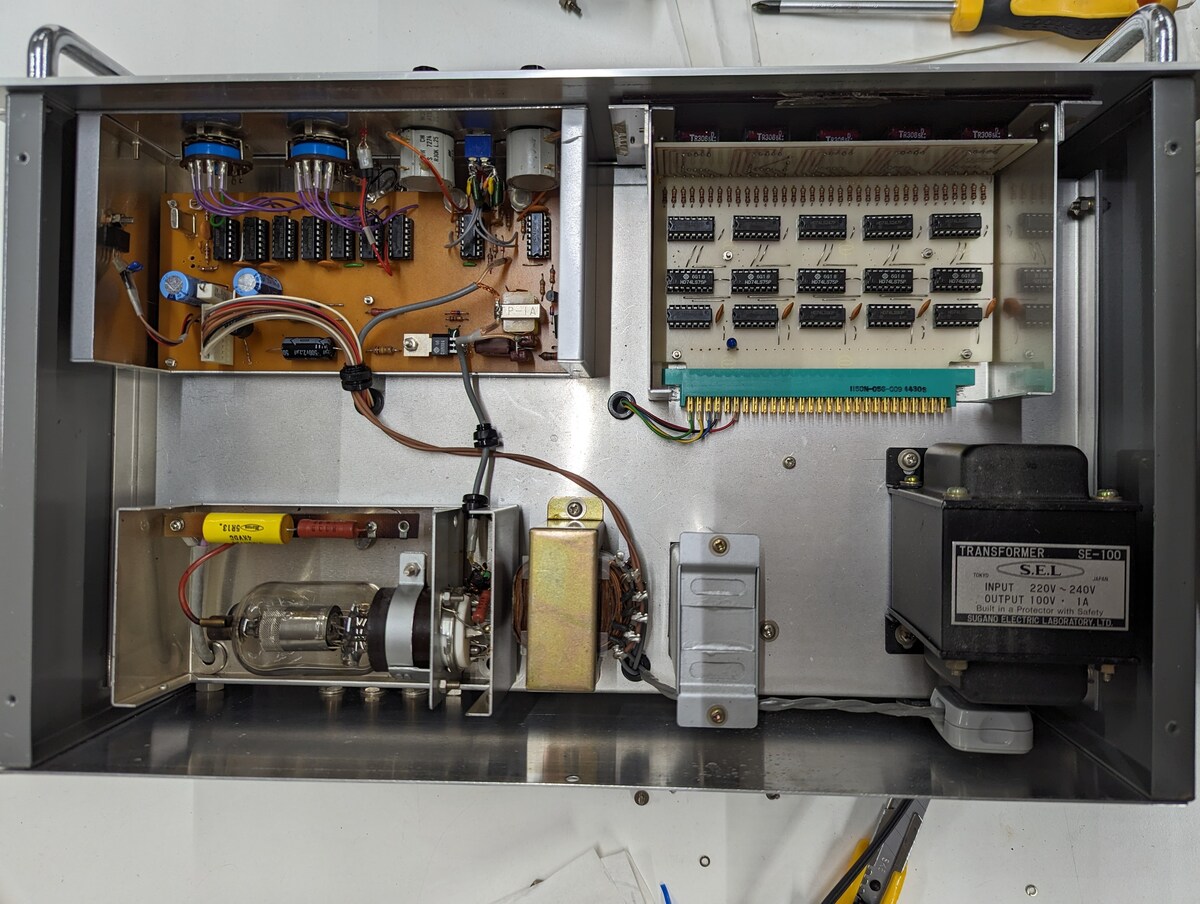

Hi, ich glaub das Ding ist alt. Hier eine Gesamtansicht der oberen Hälfte unten ist noch Stromversorgung (2 kV) und ein Verstärker für den Piezo Empfänger mit einem LM380N und einen TA7063. Klingt etwas langsam, hat aber wohl funktioniert, das ganze diente der Laufzeitmessung von Ultraschall in einer Materialprobe. Sobald ich einen Ultraschall Transducer habe probiere ich es mal aus. Grüße Flo
Der Trafohersteller Sugano bringt einen leider auch nicht weiter. Nach Fragmenten die man noch über die Firma im Internet findet wurde sie 1957 gegründet. Das Gerät stammt nicht zufällig aus Japan und ist mittels des Trafos auf 220 V - 240 V Betrieb umgebaut worden?
> PXL_20231022_095514805.jpg Ich meine auf einem der Mehrgangpotis ein 72 entziffern zu koennen. Mann koennte auch einfach feststellen, dass es schnarpelig alt ist. Sieht man schon an den gr0enen Steckverbindern. > War doch gar nicht so schwer, oder? Wer hat dich denn gefragt.
6G1 = Jahr endet auf 6 (1976/1986/1996/...), G = Monat Juli, 1. Woche Leider wird oft nur die letzte Ziffer des Jahres aufgedruckt.
Das sieht nach sehr sorgfältigem Selbstbau, nicht aber nach Serienfertigung aus. Mein Bauchgefühl sagt Mitte der 80er, kann aber natürlich komplett danebenliegen. Da aber nichts über die Funktion des Gerätes oder gar ein Bild der Frontplatte verraten wird ... warten wir auf die nächste Salamischeibe. Wie wäre es mit einem ausreichend aufgelösten Bild der Ecke oben links, auf der man die Mehrgangpotis etc. sehen kann? Oder ein Bild der Platinenunterseiten? Layouts können auch erstaunlich viel verraten.
Danke für das Interesse. Ich schau heute am Nachmittag nochmal in den Keller und mache noch ein paar Fotos. Selbstbau ist es eher nicht, es gibt sogar ein (japanisches) Manual dazu. Eher vielleicht ein Prototyp, nach Serienfertigung sieht es in der Tat eher nicht aus, oder das muss eine sehr kleine Serie gewesen sein.
Hannes J. schrieb: > Das Gerät stammt nicht zufällig aus Japan und ist mittels des Trafos auf > 220 V - 240 V Betrieb umgebaut worden? Ja, dann macht der 100V Trafo Sinn.
Die Chips haben manchmal den Datecode auf der Unterseite.
