Reparaturset Sprague Elkos

[T. K. (Firma: keine) (t-k)]

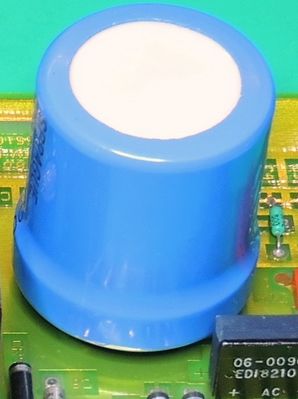

Wer öfters mal ältere Messgeräte von HP oder Tektronix repariert oder
überholt findet sehr oft ELKOs von Sprague vor die richtig platt sind.
Es sind fast immer solche mit 4000µF/15V im Netzteil der Versorgung
der TTL-Schaltungen.
Diese haben 5 Pins, 4 x - und 1 x + wobei die - Pins auch Bestandteil
vom Layout sind und das Gehäuse als Brücke verwendet wird.
Als Ersatz habe ich 4 Reparatursets übrig die diesen Elko perfekt
nachbilden.

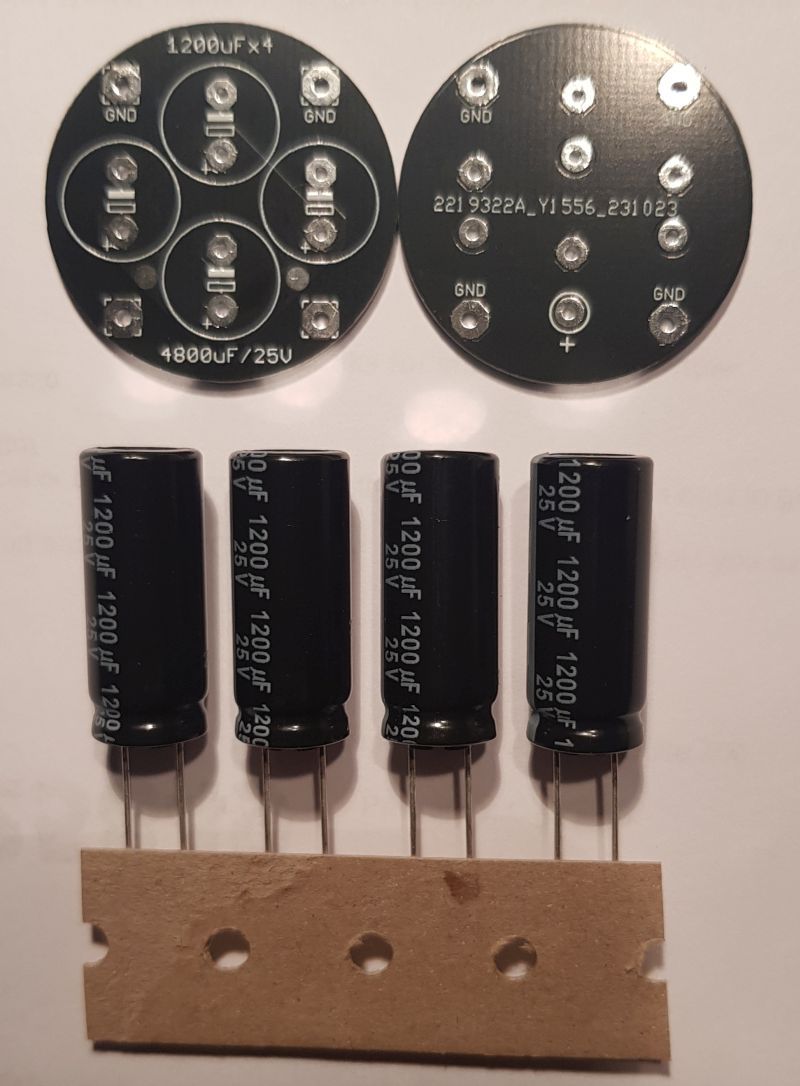

Eine zweiseitige Platine mit 30 mm Durchmesser und 4 passende
hochwertige
Panasonic Elkos 1200µF/25V (EEUFR1E122LB).
Das Gebilde ergibt eine solide Konstruktion für die Reparatur die man
mit Einzelelko und Drahtbrücken nur umständlich erreicht und ist mechan.
stabil.

Ein Set soll 8€ kosten, Versand im Polsterbrief ist da schon dabei.
Interessenten schreiben eine Mail an: mail-an-tillk bei web.de

[Andrew T. (marsufant)]

T. K. schrieb:
> Wer öfters mal ältere Messgeräte von HP oder Tektronix repariert
> oder
> überholt findet sehr oft ELKOs von Sprague vor die richtig platt sind.
> Es sind fast immer solche mit 4000µF/15V im Netzteil der Versorgung
> der TTL-Schaltungen.


Eigentlich eher selten, wie ich aus 40 Jahren Reparatur und
Restaurierung Erfahrung von Tektronix und HP sagen kann

> Ein Set soll 8€ kosten, Versand im Polsterbrief ist da schon dabei.

Ich Ahnungsloser: sowas habe ich immer mit einem Philips Prof. Industrie
Elko und 5cm versilbertem schaltdraht , zusammen 2€
In 2 Minuten erledigt.

Schön das Du eine so komplexe Lösung ausgearbeitet hast.

[Björn W. (bwieck)]

T. K. schrieb:
> Das Gebilde ergibt eine solide Konstruktion für die Reparatur die man
> mit Einzelelko und Drahtbrücken nur umständlich erreicht und ist mechan.
> stabil.

Schade.. Man hättte die vier Elkos ja auch so anordnen können, daß man
keinen extra Schaltdraht braucht.

[Rüdiger B. (rbruns)]

T. K. schrieb:
> Das Gebilde ergibt eine solide Konstruktion für die Reparatur die man
> mit Einzelelko und Drahtbrücken nur umständlich erreicht und ist mechan.
> stabil.

Und noch einen Schrumpfschlauch drumrum und gibt die Note 1plus statt
eine 4 für den Silberdraht.

[Ferdinand K. (foerdi)]

Hat alles wunderbar geklappt. Vielen Dank für das Set!
