Ich bin bei den einschlägigen Datenblatt-Archiven nicht fündig geworden. Es geht um den OCXO OC12SC36B, Hersteller CTI, von denen ich ein paar habe. Es gab wohl auch einen OC12SC36A, vermutlich mit entspannteren Spezifikationen. Aber auch mit einer Suche nach z.B. OC12 bin ich nicht weiter gekommen. CTI scheint es nicht mehr zu geben, ich habe nicht einmal herausbekommen, ob es einen Nachfolger gab. Und es dürfte klar sein, dass der OC12SC36B nicht mehr hergestellt wird. Vielleicht weiß zufällig jemand was, aber wahrscheinlich scheint mir das nicht. Aber so furchtbar wichtig ist es zum Glück auch nicht.
Angehängte Dateien:
-
21 KB
Das ist ein Quarzoszillator? Kannst du da nicht einfach irgendeinen nehmen?
:
Bearbeitet durch User
Aus dem Foto nicht zu erkennen: Eventuell quadratisches Gehäuse mit 5 Pins? Dann könnte es ähnlich CTI OSC5A2B02 sein, nur 12V statt 5V.
Vielleicht hat einer der Verkäufer auf Nachfrage ein Datenblatt: https://www.ebay.ca/itm/333658895423 https://www.ebay.ca/itm/175044042434
Angehängte Dateien:

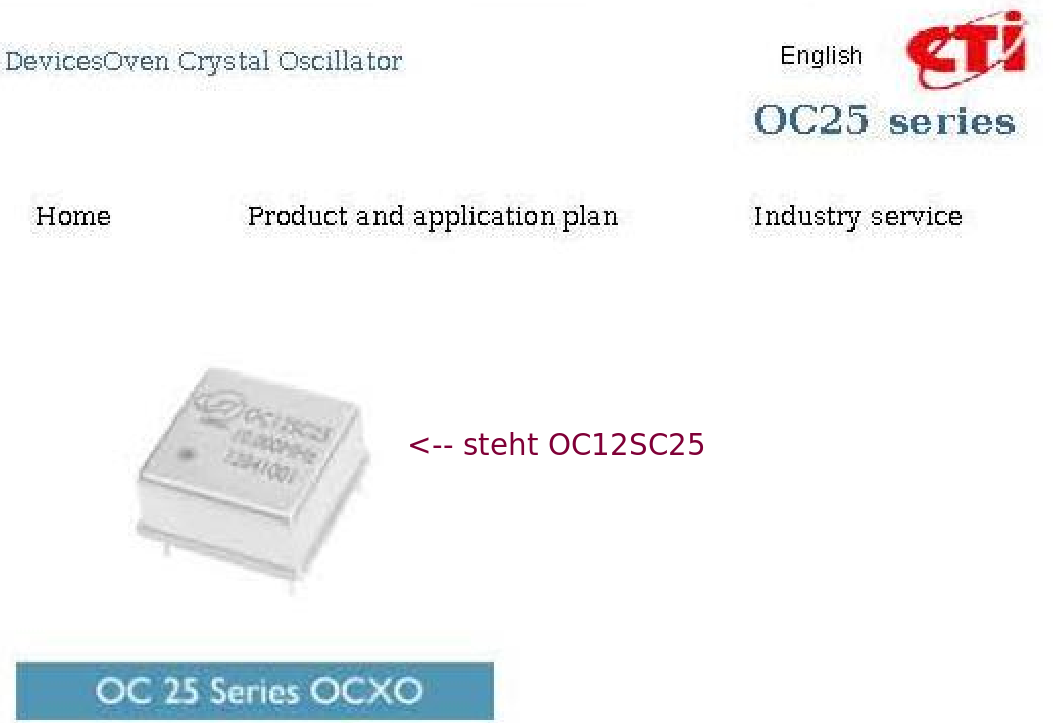

Uwe B. schrieb: > OCXO OC12SC36B, Hersteller CTI Keine Gewähr nur Spekulation Zur Entschlüsselung der Bezeichnung als Anhang ein anderes Datenblatt mit Bild, abgebildetes "OC12SC25" könnte also OC25 Reihe sein. Nur Spekulation Also falls demnach dann Dein CTI ein OC36 sein sollte: hier die alte CTI Webseite, man sieht oben rechts auch das CTI Logo, mit "OC36" keine Gewähr hier "CHINA" durch cn ersetzen, ucnet spamschutz https://web.archive.org/web/20190225084030/http://www.cti.ac.CHINA/Products/system/Professional/crystal/2013/0725/288.html Hier Quelle für Anhang (unpassendes Datenblatt) https://www.eevblog.com/forum/projects/cheap-chinese-ocxo-frequency-reference-modules/?action=dlattach;attach=1718090;PHPSESSID=d9n1mg46amkar1l2jpdjrlsj5r
:
Bearbeitet durch User
Angehängte Dateien:
-
57 KB -
55 KB

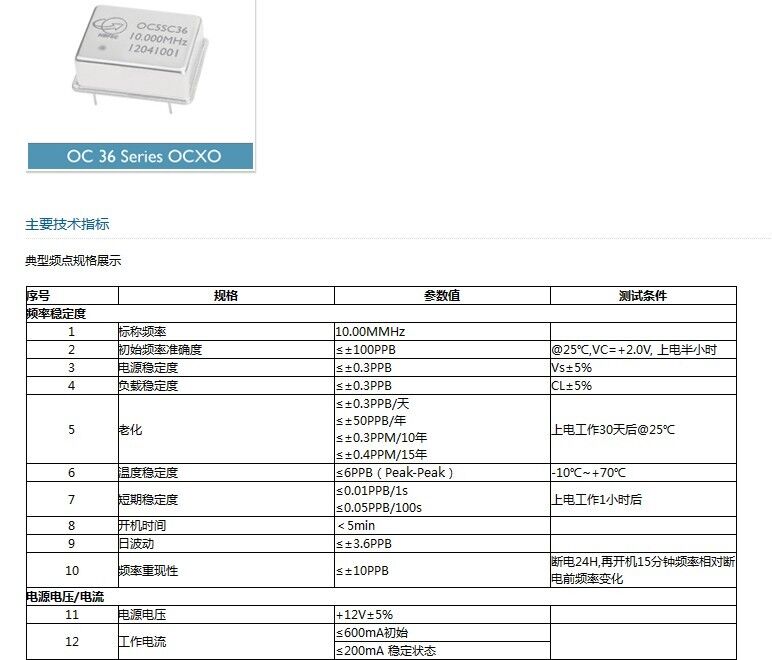

https://www.ebay.com/itm/255688794346 Mit zwei chinesischen Datenblättern der OC36-series von CTI Google-Translate übersetzt die OCR-erkannten Schriftzeichen so: Hauptspezifikationen Anzeige der Frequenzpunktspezifikation vom Pei-Typ Guige EREE [2ne 3 zur Quelle und zum zweiten Grad 4 allgemeine Zertifizierungsflagge Kazuji 7 Grad Denken Sie an die 8-Maschinen-Zeit 9 Der Vortag gab nach 1 Stück Bambus Wird für/aktuell verwendet | Auch an 2 Jea-Moore Du Shushi-Testbedingungen Vorheriger Zhihe Yiyi 1 -- Spannungssteuereigenschaften - drei 20 | [Auch Eee [Sese Quandu Hanxuan | 26 zwei | 2 mm leider wenig hilfreich
:
Bearbeitet durch User
Ist doch nicht so schwierig. Das ist ein OCXO. Ersetzte das PPB durch unser ppm. Das Ding arbeitet mit 12 Volt, nimmt kalt 600mA auf, wenn der Ofen warm ist, dann 200mA. Offensichtlich gibt es eine Nachführung die bei 2,5V ihre Mitte hat darf min 0 Volt sein und max 5V. Ist offensichtlich für 50 Ohm Systeme gebaut, bringt da einen Pegel von 7 dBm. Auch die spektrale Reinheit schaut gut aus. Fehlt nur noch das Pinning.
:
Bearbeitet durch User
Erstmal Danke für die Antworten. Im Nachhinein fällt mir auf, dass ich auch noch mehr hätte schreiben sollen: Dass das ein OCXO ist, schrieb ich schon, aber dass ich sowohl die Betriebsspannung, die CV- (control voltage) Funktion und die Anschlussbelegung kannte, als auch den Betriebsstrom gemessen hatte, hätte ich schreiben sollen. Das deckt sich mit dem, was Mobile schrieb (nur bei dem 50 Ohm-Ausgang bin ich unsicher, das müsste ich mal prüfen, das wäre interessant bis wichtig.) Ich betreibe solche OCXOs (auch andere) selber. Es geht mir mehr um die Angaben und Spezifikationen, die nicht so offensichtlich sind, also um das Datenblatt zu genau diesem OCXO. Meine Erfahrung mit der Frequenzstabilität dieser OCXOs (auch anderer) sind sehr gut, und ich würde z. B. gerne diese Erfahrungen mit den Angaben im Original-Datenblatt vergleichen. Oder: Spezifikation des Verhaltens bei offenem CV-Eingang, U/F-Kennlinie CV, Stabilität CV-Ref-Ausgang. Generell ist mir lieb, wenn ich die originalen Hersteller-Spezifikationen zu den Teilen habe, mit denen ich "arbeite" (ist nur Hobby). Es hindert mich allerdings nichts daran, trotzdem damit weiter zu machen, wenn ich sie nicht habe - deswegen schrieb ich "so furchtbar wichtig ist es zum Glück auch nicht". Der Link auf die Wayback-Machine geht nicht. Auch mit Varianten vom Link bin ich nicht weiter gekommen. Aber da hätte vielleicht wirklich eine Informationsquelle sein können. Ist die putzige Google-Übersetzung durch Google-OCR und anschließend Translate entstanden?
Beitrag #7576294 wurde vom Autor gelöscht.
Angehängte Dateien:
-
480 KB

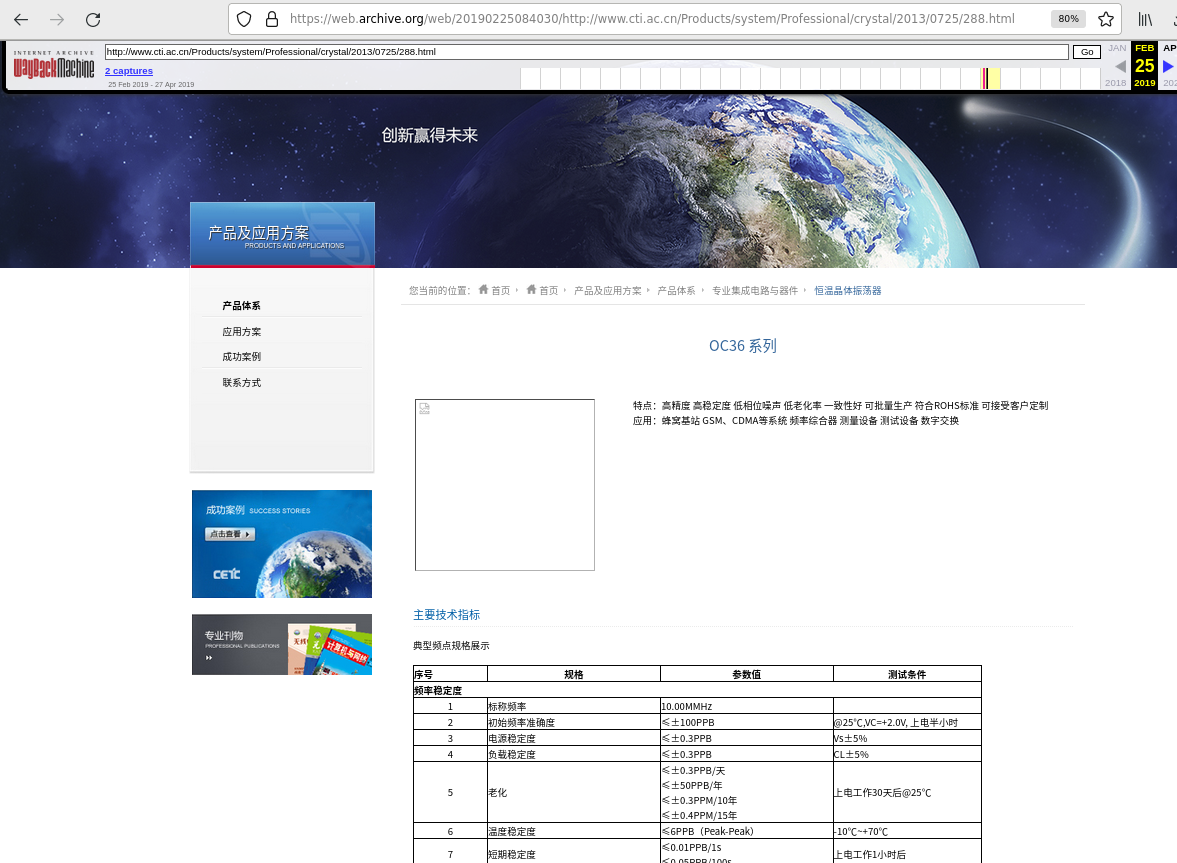

Uwe B. schrieb: > Der Link auf die Wayback-Machine geht nicht. Auch mit Varianten vom Link > bin ich nicht weiter gekommen. Aber da hätte vielleicht wirklich eine > Informationsquelle sein können. Mein Link auf CTI OC36 Inhalte geht jedenfalls bei mir, siehe Anhang mit Browser URL. CTI Logo sieht man hier nicht wie geschrieben, habe runtergescrollt Steffen E. schrieb: > hier die alte CTI Webseite, man sieht oben rechts auch das CTI Logo, mit > "OC36" keine Gewähr > > hier "CHINA" durch cn ersetzen, ucnet spamschutz > > https://web.archive.org/web/20190225084030/http://www.cti.ac.CHINA/Products/system/Professional/crystal/2013/0725/288.html Und das Datenblatt ist auf der Webseite als HTML enthalten, kopieren des Textes möglich. Allgemein meine Begründung warum OC36 schrieb ich ja gestern, das, was später dann hier gepostet wurde, bekräftigt das wohl
:
Bearbeitet durch User
Steffen E. schrieb: > Mein Link auf CTI OC36 Inhalte geht jedenfalls bei mir Ich hab's: In dem Screenshot steht www.cti.ac.XX/Products, im Link steht www.cti.ac.CHINA/Products. Wie kann das denn passieren??? Nachtrag: XX für c und n eingesetzt Der MC-Editor erkennt die Zeichenreihenfolge cn/ in einem Link als Spam und ersetzt sie durch CHINA!!! Mit www.cti.ac.XX/Products klappt's bei mir auch, und die Übersetzung mit DeepL sieht gut lesbar aus, man müsste nur noch die Tabellenstruktur rekonstruieren. Schade, dass es um einen OC36 geht, nicht um den OC12. Aber interessant zu sehen, wie sich OC36 verhält. DeepL-Übersetzung, überflüssige CrLf entfernt: Serial number Specification Parameter Value Test conditions Frequency Stability 1 Nominal Frequency 10.00MMHz 2 Initial Frequency Accuracy ≤±100PPB @25℃,VC=+2.0V, power-on for half an hour. 3 Power Stability ≤±0.3PPB Vs±5% 4 Load Stability ≤±0.3PPB CL±5 5 Aging ≤±0.3PPB/day ≤±50PPB/year ≤±0.3PPM/10years ≤±0.4PPM/15 years After 30 days of power-on operation @25℃ 6 Temperature Stability ≤6PPB (Peak-Peak) -10℃~+70℃ 7 Short-term stability ≤0.01PPB/1s ≤0.05PPB/100s After 1 hour of power-on operation 8 Power-on time ＜5min 9 Daily fluctuation ≤±3.6PPB 10 Frequency reproducibility ≤±10PPB Power off 24H, then turn on the power for 15 minutes frequency change relative to the frequency before power off. Power supply voltage/current 11 Supply Voltage +12V±5% 12 Working Current ≤600mA Initial ≤200mA stable state Output Characteristics 13 Output waveform Sine wave 14 Output Load Output Load 50Ω 15 Output Level +7±2dBm 16 Harmonic Rejection <-30dBc 17 Stray Wave Rejection <-80dBc Phase noise 18 Phase noise -95dBc/1Hz -120dBc/10Hz -140dBc/100Hz -150dBc/1KHz -155dBc/10KHz -155dBc/100KHz Voltage Control Characteristics 19 Voltage Control Range 2.5±2.5V 20 FM Range -0.8~-0.4ppm Vc=0V -0.08~+0.08ppm Vc=2.5V +0.4~+0.8ppm Vc=5.0V 21 Voltage Control Slope positive 22 Voltage control linearity <±10 23 Input Impedance >100KΩ 24 Modulation bandwidth >10KHz Temperature range 25 Operating Temperature Range -10℃~+70℃ 26 Working Temperature Range \ 27 Storage Temperature Range -55℃~+85℃ Mechanical Dimension 28 Package(mm) 36X27X13 29 ROHS ROHS Network Exemption
Angehängte Dateien:
-
32 KB

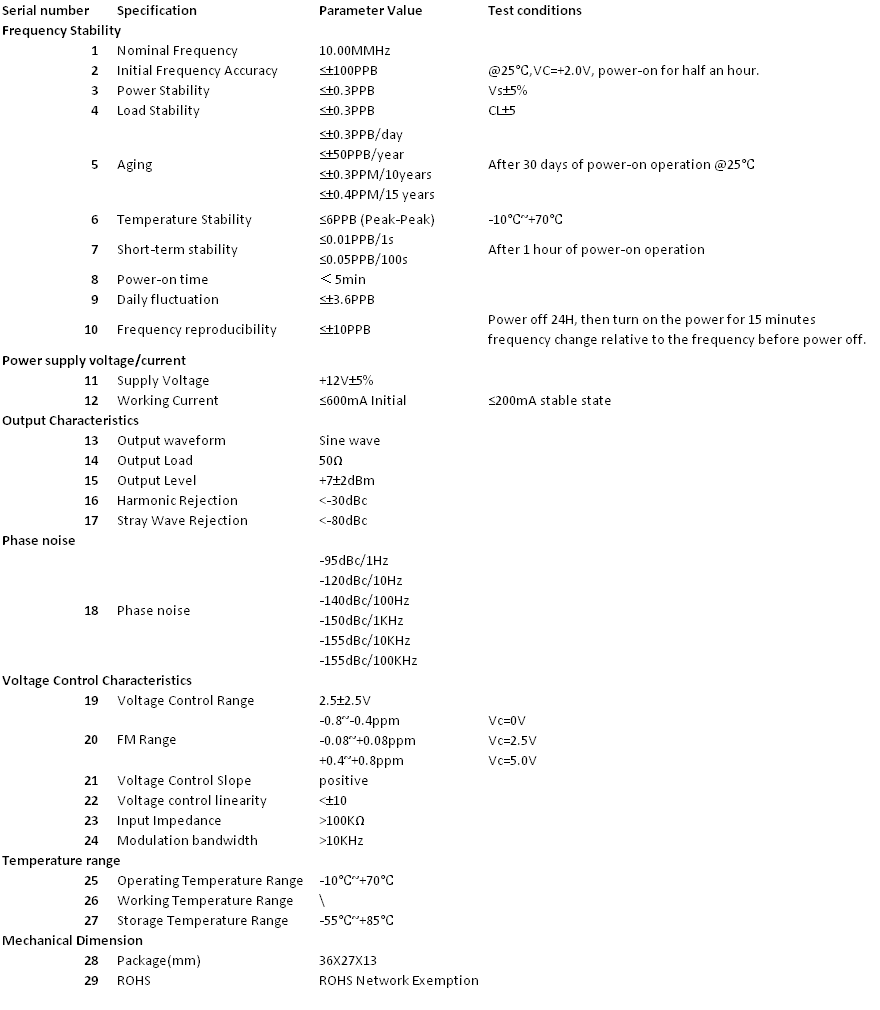

Ich habe mal wieder (zu viel) Zeit und aus dem Datenblatt eine vernünftige Excel-Datei gemacht. Das war mit Hilfe von NP++ gar nicht so aufwändig, nur in Excel hatte ich noch gut zu tun. Immerhin habe ich keinerlei Änderung am Inhalt der DeepL-Übersetzung gemacht. "Stray Wave Rejection" könnte man noch mit "Side Band Rejection" übersetzen. Leider kann ich aus der XLSX kein PDF daraus machen. Deswegen PNG.
:
Bearbeitet durch User
Angehängte Dateien:

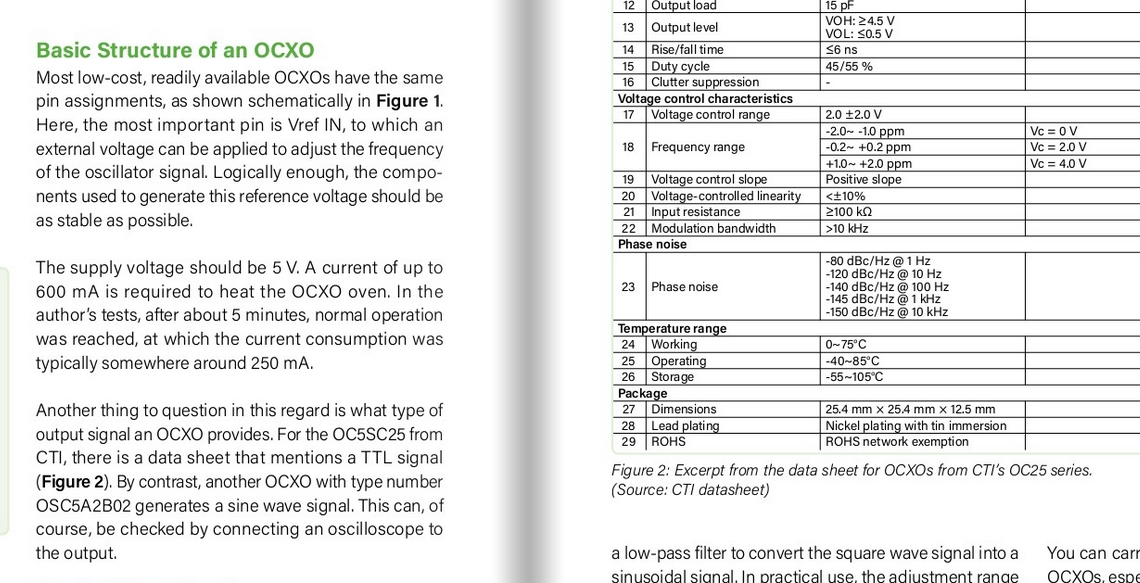

Uwe B. schrieb: > Schade, dass es um einen OC36 geht, nicht um den OC12. Meiner Meinung nach ist Dein OC12SC36B aber ein OC36 Die Bezeichnungen sind mE irreführend. BEISPIELE -------------------------- Dieses Screenshot https://www.mikrocontroller.net/attachment/620621/screenshot_ANDERES_Dabla_moegliche_OC25_Bezeichungsentschluesselung.png Dort in dem Bild ist ein Exemplar der OC 25 Serie, aber die Bezeichnung ist OCxxSC25. Die Serie steht am Ende. "OCxxSC25" ist also mE ein Exemplar der Serie OC25 ------------------------------------- Im Anhang ein Screenshot eines Artikel aus Elektor Da redet der Autor von einem OC5SC25 und verweist dabei auf das Datenblatt der OC25 Serie. "For the OC5SC25 from CTI, there is a data sheet that mentions a TTL signal (Figure 2)"<-- OC25 Datenblatt --------------------------------- Beim Datenblatt von christoph_kessler Seite 1 https://www.mikrocontroller.net/attachment/620632/CTI_OC_36Series_1.jpg Steht 36 am Ende der Bezeichnung des abgebildeten Exemplars Quelle Anhang "Elektor Circuit Special 2023"
:
Bearbeitet durch User
Steffen E. schrieb: > Meiner Meinung nach ist Dein OC12SC36B aber ein OC36 Du hast offensichtlich Recht! Das ist eine gute Nachricht. Die 12 steht für die 12 V Betriebsspannung, es sind ja auch OC5 zu sehen. Wofür das B steht, weiß ich nicht, aber meine haben HCMOS-Ausgänge. Punkt 16 und 17 im Datenblatt wären durch Ratio und Rise and Fall Time zu ersetzen. Ob die Ausgangsart mit dem B in der Typbezeichnung oder mit einem weiteren Suffix zu erkennen ist?
:
Bearbeitet durch User
Geil. Heute Nachmittag hat der Knallkopp, der systematisch und ausnahmslos alle Fragen und Antworten mit -1 bewertet, auch diesen Thread besucht. Ich wette, der fühlt sich jetzt so richtig gut.
Angehängte Dateien:

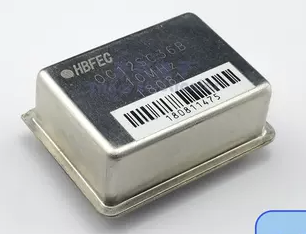

Habe mal ein bischen noch geschaut falls noch Interesse, aber kein richtiges Dabla für HCMOS gefunden Uwe B. schrieb: > CTI scheint es nicht mehr zu geben, ich habe nicht einmal > herausbekommen, ob es einen Nachfolger gab. Uwe B. schrieb: > aber meine haben HCMOS-Ausgänge Im Anhang ein OC12SC36B von HBFEC, vielleicht gleiches Produkt CTI ist ja "Teil" von CECT54 siehe cti.ac.cn "CHINA" in unteren Link(s) bitte ersetzen mit "cn" https://web.archive.org/web/20180830175345/http://www.cti.ac.CHINA/en/About_Us/ Ebenso ist HBFEC Teil von CETC54 "Hebei Far-east Communication System Engineering Co., Ltd, 100% owned by CETC54, is responsible for oversea business by it own import/export trade right." " Hebei Far East Communication System Engineering Co., Ltd. .. www.hbfec.com.cn. HBFEC is an integrated ICT enterprise under CETC Network & Communications Group Co" Wenigstens jemand, den man vllt aktuell fragen könnte(haben Webpräsenz) falls Bedarf und falls es die gleichen Produkte sind HBFEC hatte auch ein "OC36" Datenblatt(ob "Serie" oder Gehäuse) , aber leider nicht archiviert. https://web.archive.org/web/20180306163256/http://www.hbfec.com.CHINA/showpr.php?id=115 HBFEC hat aktuell Datenblätter zu deren Produkte, aber mit anderer Bezeichnungskodierung, die auch exlizit HCMOS abdeckt, Gehäusegrösse 36 ist jetzt vorne und 12 ist kodiert als 2 https://www.hbfec.com.CHINA/download.html Bildquelle https://www.taobao.com/list/item/533267821135.htm Textquellen https://www.mfg.com/manufacturer/precision-machining-factory-of-cetc54-shijiazhuang-hebei-860682/ https://www.cidee-zd.CHINA/zhanshangminglu/tesezhuti/1636608792100376578.html
:
Bearbeitet durch User
