externe Platinenerstellung - Preis ?

[David (daddy2024)]

Hallo miteinander,

habe bislang meine Platinen über Lochraster oder UV Belichtung mit
Ätzmittel selber erstellt. Mich würde die "professionelle" Erstellung
der Platinen für den Hobbybereich interessieren. Es sollte möglichst
günstig sein. Kennt hier jemand aktuell gute , günstige Möglichkeiten
und wie sind die aktuellen Preise ? (Habe von von EASYEDA gehört, mit
dessen Hilfe man das Design erstellen kann und dann über JLCPCE
erstellen lassen kann. Es war die Rede von etwa 2€ pro Platine (max 100
x 100mm ) ? Kann das jemand bestätigen und wie hoch sind die
Gesamtkosten (inkl. Porto) für die Erstellung ?

Vielen Dank
David

[Thomas W. (dbstw)]

jlcpcb, Ein Fuenfer fuer Fuenf Platinen (100x100, doppelseitig).
Lieferung frei Haus (vermeide DHL), ca. zwei Wochen Lieferzeit.

[F. (radarange)]

Ich könnte hier jetzt einen längeren Beitrag schreiben. Allerdings sind
die Fragen nicht nur in diesem Forum schon längst umfangreich
beantwortet, nein, wenn du den Namen des Platinenherstellers richtig
eingibst, hat der sogar einen Online-Kalkulator, in dem du die
Abmessungen der Platine eingibst, dir deine Prozeßparameter
zusammenklicken kannst, einen Versanddienstleister auswählst und dann
einfach direkt sehen kannst, was es dich kosttet. Das geht schneller,
als hier einen Beitrag zu schreiben.

[David (daddy2024)]

Thomas W. schrieb:
> jlcpcb, Ein Fuenfer fuer Fuenf Platinen (100x100, doppelseitig).
> Lieferung frei Haus (vermeide DHL), ca. zwei Wochen Lieferzeit.

Thomas, wie kommst du auf portofreie Lieferung ? Wenn ich mir die Seite
von JLCPCB ansehe steht dort eine Portogebühr von etwa 20$, was mich
abgeschreckt hat (und das ist keine DHL Expressbestellung).
https://cart.jlcpcb.com/quote

[Andreas S. (Firma: Schweigstill IT) (schweigstill)]

Dieses Thema wurde hier nun wirklich ausgiebigst diskutiert, d.h.
mindestens genauso häufig wie Labornetzteile, Oszilloskope und NPN vs.
PNP. Und wie schon von anderen erwähnt, bietet jeder der relevanten
Leiterplattenhersteller entsprechende Online-Kalkulatoren, in denen man
nach Lust und Laune an den Parametern herumschrauben kann. Verwendet man
die Standardeinstellungen und passt nur noch die Abmessungen und
Stückzahl an, ist das meist die billigste Ausführung. Mit der kommt man
schon seeeeeeehr weit. Vermeintlich kleine Änderungen gehen aber schnell
ins Geld, z.B. andere Farbe für den Bestückungsdruck oder
Oberflächenbeschaffenheit. Bei ausländischen Lieferanten sollte man
vorzugsweise eine bleifreie Oberfläche auswählen, um ggf. Probleme mit
dem Zoll zu vermeiden, d.h. bei JLCPCB "LeadFree HASL" statt "HASL (with
lead)".

Und einseitige Leiterplatten sind auch nicht billiger als doppelseitige.
Beide(!) sind üblicherweise auch durchkontaktiert, außer bei explizit
als als NPTH definierten Bohrlöchern.

Alles, was sich nicht im Pool fertigen lässt, wird wiederum RICHTIG
teuer.

[Andreas S. (Firma: Schweigstill IT) (schweigstill)]

David schrieb:
> Thomas, wie kommst du auf portofreie Lieferung ? Wenn ich mir die Seite
> von JLCPCB ansehe steht dort eine Portogebühr von etwa 20$, was mich
> abgeschreckt hat (und das ist keine DHL Expressbestellung).
> https://cart.jlcpcb.com/quote

Das hängt immer davon ab, ob es gerade ein Sonderangebot gibt. Die
Versandart "EuroPacket" ist für deutsche Kunden besonders attraktiv,
weil die nackten(!) Leiterplatten etlicher europäischer Kunden gebündelt
nach Krefeld geliefert und von der dortigen JLCPCB GmbH dann an die
jeweiligen Kunden geliefert werden. Das minimiert jeglichen Ärger mit
Zoll usw..

[Harald K. (kirnbichler)]

David schrieb:
> Wenn ich mir die Seite
> von JLCPCB ansehe steht dort eine Portogebühr von etwa 20$

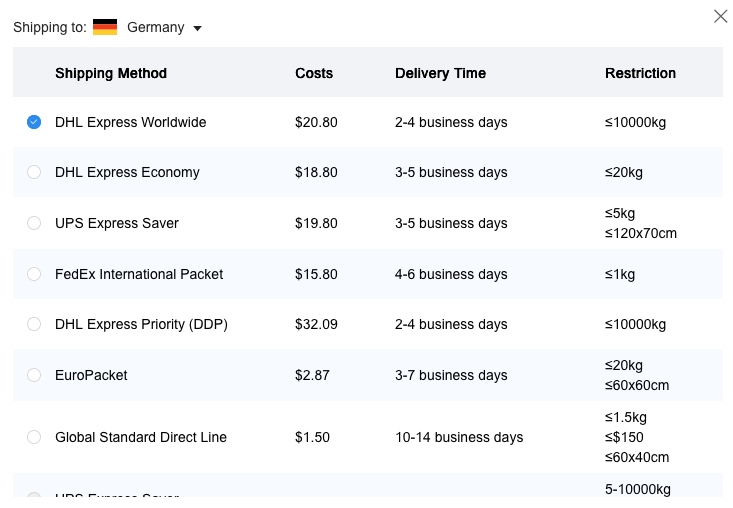

Dann wähl einfach mal eine der anderen Liefervarianten aus. Dazu unter
"Shipping Estimate" einfach auf "DHL Express Worldwide" klicken, dann
siehst Du die Auswahl im Anhang.

[Michael B. (laberkopp)]

David schrieb:
> Habe von von EASYEDA gehört, mit
> dessen Hilfe man das Design erstellen kann und dann über JLCPCE
> erstellen lassen kann. Es war die Rede von etwa 2€ pro Platine (max 100
> x 100mm ) ? Kann das jemand bestätigen und wie hoch sind die
> Gesamtkosten (inkl. Porto) für die Erstellung

Hab diese Woche dort ein Platine erstellt, weil ich keine Lust auf 1000
Lötstellen per Hand hatte.
48 x 45 mm gross, jeweils 20 Exemplare, jeweils 24 ES1G drauf und
Lötaugen für eine Schraubklemme. Das ist also so ziemlich das billigste
was man sich als Platine vorstellen kann, leider gab es keine
ultrafast-Dioden im Basic Parts.

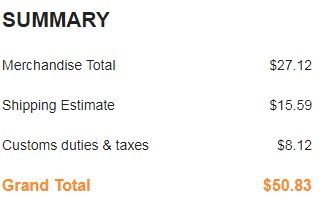

Kostet 7.90€ alle Platinen, 17.01€ die Bestückung mit 480 Dioden, 15.60$
shipping mit Global Standard Direct Line, 8.12§ Zoll und Umsatzsteuer,
macht 50$ zusammen, wir haben uns entschieden bedrahtete Dioden per Hand
zu löten, obwohl wir vielleicht 9€ Rabatt bekommen hätten.

Die Nebenkosten machen den Kohl fett.

[Rainer W. (rawi)]

Michael B. schrieb:
> 2.jpg

Wie süss

[Thomas W. (dbstw)]

David schrieb:
> Thomas W. schrieb:
>> jlcpcb, Ein Fuenfer fuer Fuenf Platinen (100x100, doppelseitig).
>> Lieferung frei Haus (vermeide DHL), ca. zwei Wochen Lieferzeit.
>
> Thomas, wie kommst du auf portofreie Lieferung ? Wenn ich mir die Seite
> von JLCPCB ansehe steht dort eine Portogebühr von etwa 20$, was mich

Es sind 3.03EUR fuer fuenf Platinen 100x100, 2.63EUR Fracht
(Europlatine) = 5.66EUR. That is, in a vernacular, a Fiver.
