ICs früher wirklich so schlecht bedruckt?

[Bri (bri)]

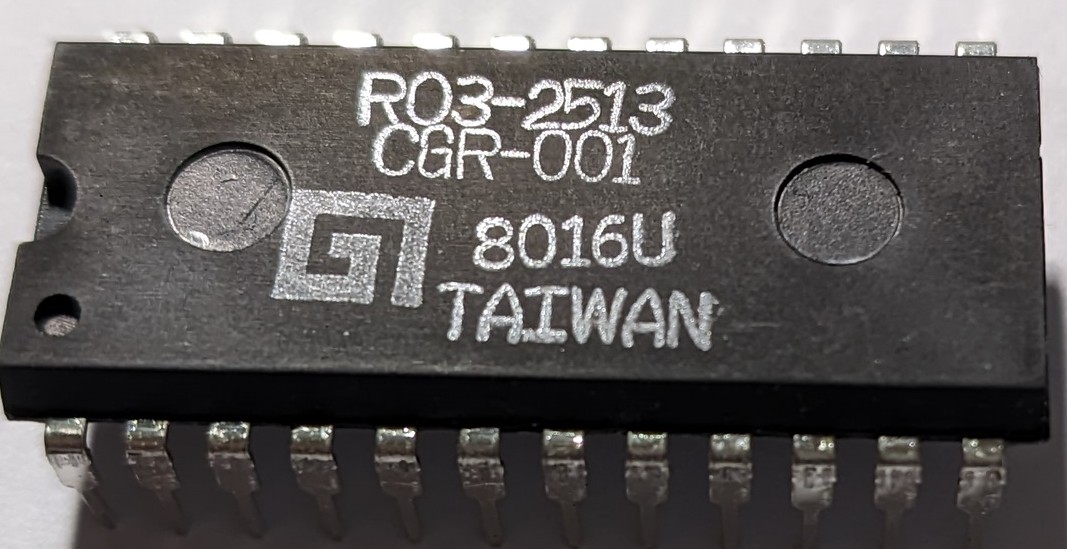

Kann das wirklich ein original IC von General Instrument von 1980 sein?
Wurden die damals wirklich so schlecht bedruckt? Oder ist das ein Fake?

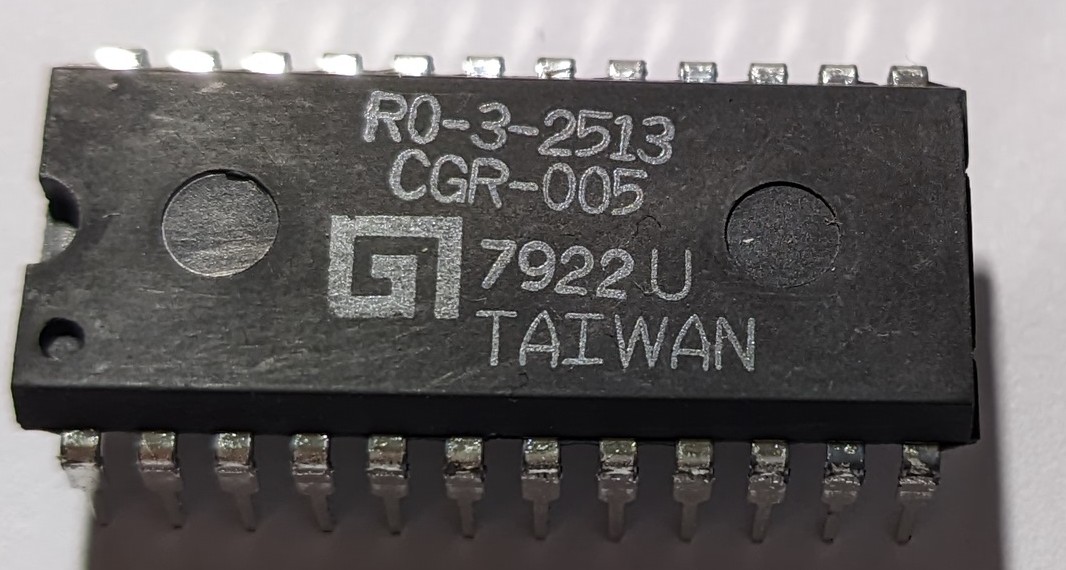

Das General Instrument Logo sieht im Katalog von 1977 so wie auf dem IC
aus und wurde dann wohl später in "GI" geändert.

[Jörg R. (solar77)]

Bri schrieb:
> Kann das wirklich ein original IC von General Instrument von 1980
> sein? Wurden die damals wirklich so schlecht bedruckt?

Bedruckt? Das sieht eher aus wie von Hand beschriftet.

[Michael B. (laberkopp)]

Bri schrieb:
> Kann das wirklich ein original IC von General Instrument von 1980 sein?

Ja.

[Holger R. (holgerr)]

Bri schrieb:
> Wurden die damals wirklich so schlecht bedruckt? Oder ist das ein Fake?

Ich denke heute werden Halbleiter schlechter bedruckt.
Hellschwarzer Druck auf dunkelschwarzen Körper.

HolgerR

[Arduino F. (Firma: Gast) (arduinof)]

Holger R. schrieb:
> Ich denke heute werden Halbleiter schlechter bedruckt.
"Bedrucken" an sich ist seltener geworden.
Eher sowas wie Lasergravur und damit hat man eben meist Schwarz in
Schwarz.

[H. H. (hhinz)]

Jörg R. schrieb:
> Bedruckt? Das sieht eher aus wie von Hand beschriftet.

Siebdruck, und die Vorlage wurde in der Tat von Hand erstellt.

[H. H. (hhinz)]

Arduino F. schrieb:
> Holger R. schrieb:
>> Ich denke heute werden Halbleiter schlechter bedruckt.
> "Bedrucken" an sich ist seltener geworden.
> Eher sowas wie Lasergravur und damit hat man eben meist Schwarz in
> Schwarz.

Dafür abriebfest.

[Arduino F. (Firma: Gast) (arduinof)]

H. H. schrieb:
> Siebdruck
Glaube ich nicht.
Sieht eher wie Tampondruck aus.

[H. H. (hhinz)]

Arduino F. schrieb:
> H. H. schrieb:
>> Siebdruck
> Glaube ich nicht.
> Sieht eher wie Tampondruck aus.

Ist ja nur eine Variante des Siebdrucks.

[Arduino F. (Firma: Gast) (arduinof)]

H. H. schrieb:
> Ist ja nur eine Variante des Siebdrucks.


Och nöö...
Tiefdruck!

[H. H. (hhinz)]

Arduino F. schrieb:
> H. H. schrieb:
>> Ist ja nur eine Variante des Siebdrucks.
>
> Och nöö...
> Tiefdruck!

In der Tat. Jetzt muss ich schauen, wie das Druckverfahren heißt, das
ich bisher als Tampondruck angesehen hatte.

[Christoph db1uq K. (christoph_kessler)]

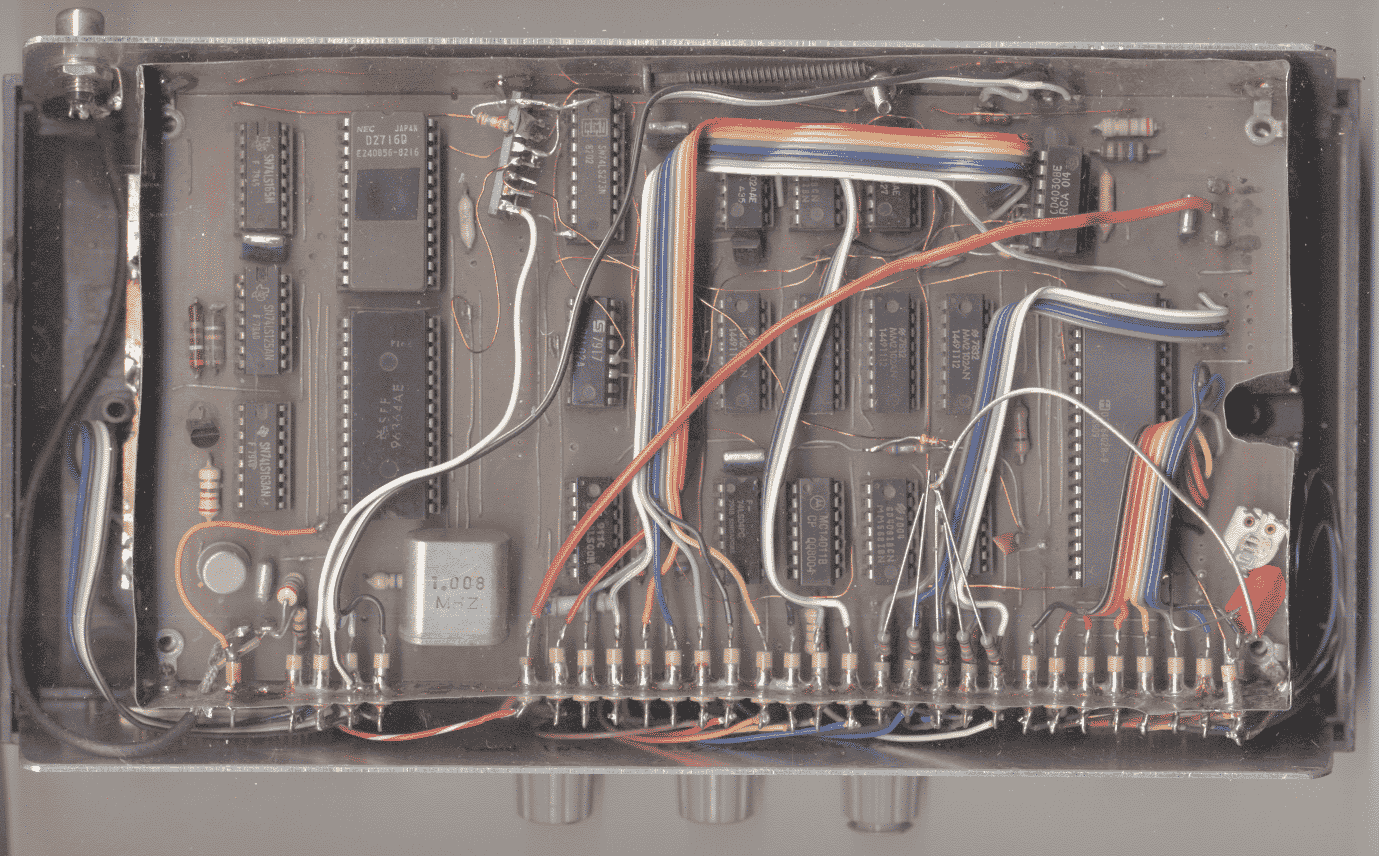

Jetzt weiß ich wieder, woher ich den Chip kenne, aus dem Elekterminal:
https://www.elektormagazine.de/magazine/elektor-198212/46636
Muss mal nachschauen ob meiner auch so aussieht.

Der ist schon längst durch ein Eprom ersetzt, das auch Kleinbuchstaben
enthält. Aber irgendwo muss er noch vergraben sein.

Digikey bietet den noch an, von Rochester hergestellt, GI gehört heute
zu Microchip. https://www.datasheetarchive.com/?q=ro-3-2513

Der Videogenerator daneben hat auch schon Museumswert:
https://www.radiomuseum.org/tubes/tube_sff96364.html
https://en.wikipedia.org/wiki/Thomson_EF936x
Ich kenne "SFF" noch unter dem Namen Secosem:
http://www.i1epj.ham-radio-op.net/files/SFF96364-800dpi.pdf

[Stefan K. (stk)]

Christoph db1uq K. schrieb:
> Digikey bietet den noch an, von Rochester hergestellt

Rochester bietet die noch auf dem Digikey Marktplatz an.
Das können alte eingelagerte ICs sein, aus alten eingelagerten Wafern
neu produzierte ICs oder komplett neu hergestellete ICs.

[(prx) A. K. (prx)]

Arduino F. schrieb:
> Tiefdruck!

Shenzhen ist wohl ein permanentes Tiefdruckgebiet? :)

[Christoph Z. (rayelec)]

Diese historischen Chips erkennt man oft an ihren firmenspezifischen
Fonts und Druckfarben. Alte Hasen erkennen so wiederaufbereitete Chips
vom lieben Chinesen schon 10km gegen den Wind. Den alten Look kann man
nicht gut genug fälschen.

[Marcel V. (mavin)]

Michael B. schrieb:
> Ja

Da sind ja die damaligen Grabinschriften von Hand noch geradliniger in
Stein gemeißelt worden, als der heutige IC-Aufdruck.

[(prx) A. K. (prx)]

Marcel V. schrieb:
> Da sind ja die damaligen Grabinschriften von Hand noch geradliniger in
> Stein gemeißelt worden, als der heutige IC-Aufdruck.

Hätte man für ICs die Preise von Grabsteinen verlangt, würden wir heute
noch den Rechenschieber verwenden.

[Soul E. (soul_eye)]

Christoph db1uq K. schrieb:
> Jetzt weiß ich wieder, woher ich den Chip kenne, aus dem Elekterminal:
> https://www.elektormagazine.de/magazine/elektor-198212/46636
> Muss mal nachschauen ob meiner auch so aussieht.

Im Apple war er auch drin, bis zur Rev 4 PCB. Danach kam ein 2316, den
man durch einen 2716 mit Kleinbuchstaben ersetzen konnte.

[Rainer Z. (netzbeschmutzer)]

(prx) A. K. schrieb:
> Hätte man für ICs die Preise von Grabsteinen verlangt, würden wir heute
> noch den Rechenschieber verwenden.

Stellt sich die Frage, weshalb Apple iPhones herstellt und nicht
Grabsteine... sorry, mir ist heute so wie am Freitag.

[●Des|ntegrator ●. (Firma: FULL PALATINSK) (desinfector)]

seid doch froh, wenn das von den ICs wenigstens
nicht weg gewischt werden kann.

Wenn ich da so an diverse Röhren denke...

[Al. K. (alterknacker)]

(prx) A. K. schrieb:
> Rechenschieber
Ist das korrekt?

MfG
alterknacker

[(prx) A. K. (prx)]

Al. K. schrieb:
>> Rechenschieber
> Ist das korrekt?

Ich hatte noch gelernt, damit umzugehen.

[Al. K. (alterknacker)]

(prx) A. K. schrieb:
> Ich hatte noch gelernt, damit umzugehen.

Wie Jeder in der DDR vor 50/60 Jahren.
Der Rechenstab hatte sehr viele Funktionen,man
musste nur damit umgehen können.
Überschlagsrechnen musste man aber trotzdem beherrschen, was leider
in den letzten Jahrzehnten bei den Schülern nicht mehr gefordert wird.

MfG
alterknacker

[Bri (bri)]

Danke für die Infos.

Ich dachte auch, dass die wie von Hand beschriftet aussehen. Aber die
Chinesen würden die wohl eher ordentlich bedrucken als jeden einzeln zu
beschriften. :-)

Ich habe mir drei bestellt und werde die dann gleich testen.

[Matthias S. (Firma: matzetronics) (mschoeldgen)]

Ich fand General Instruments immer eine merkwürdige Firma. Geniale
Bausteine (denkt an die ganzen Taschenrechner ICs oder die Videospiel
Chips) aber bedruckt im Sandkasten des Sohnes des Firmengründers mit
Kartoffelstempel :-P

[J. S. (jojos)]

Al. K. schrieb:
> (prx) A. K. schrieb:
>> Ich hatte noch gelernt, damit umzugehen.
>
> Wie Jeder in der DDR vor 50/60 Jahren.


Nur auf Rechtschreibung wurde da wohl kein Wert gelegt.

[Gerald B. (gerald_b)]

Ich war zu DDR Zeiten der letzte Durchgang, der mit Rechenschieber
unterrichtet wurde. Die Jahrgänge nach uns durften dann Taschenrechner
verwenden.
Wobei ich den Rechenschieber hasste. Der Ablesefehler war mir da zu
groß. Da ich im schriftlichen Rechnen recht fix war, machte ich das so.

[Al. K. (alterknacker)]

J. S. schrieb:
> Nur auf Rechtschreibung wurde da wohl kein Wert gelegt.
Kleine Provokation eines Trolls....,anders geht es bei dir nicht mehr.

Eine Drei reicht immer, aber von 1-5.
DDR Zensuren.

Warst du nicht derjenige welcher die hirnrissige Idee hatte,  den DDR
Begriff hier im Forum zu verbieten?

MfG
alterknacker

[●Des|ntegrator ●. (Firma: FULL PALATINSK) (desinfector)]

Matthias S. schrieb:
> Ich fand General Instruments immer eine merkwürdige Firma. Geniale
> Bausteine (denkt an die ganzen Taschenrechner ICs oder die Videospiel
> Chips) aber bedruckt im Sandkasten des Sohnes des Firmengründers mit
> Kartoffelstempel :-P

Quelle?

[Michael B. (laberkopp)]

Matthias S. schrieb:
> Ich fand General Instruments immer eine merkwürdige Firma

Heute heisst der Laden Microchip Technology Inc. und stellt den PIC und
alles mögliche andere her.

[Matthias S. (Firma: matzetronics) (mschoeldgen)]

●DesIntegrator ●. schrieb:
> Quelle?

Zu den genialen Bausteinen habe ich ein Datenbuch von 1977 von GI, indem
die Legenden alle beschrieben werden. Vom CF-597 Taschenrechner IC bis
zum AY-8500 Single Chip Videospiel.
Den Kartoffelstempel habe ich geraten.

Michael B. schrieb:
> Heute heisst der Laden Microchip Technology Inc

Und sie haben das Drucken/Lasern gelernt :-P

[(prx) A. K. (prx)]

Matthias S. schrieb:
> Und sie haben das Drucken/Lasern gelernt :-P

Nö. Outsourced. Die Kartoffeln wurden zu teuer. :)

[Rene K. (xdraconix)]

(prx) A. K. schrieb:
> Marcel V. schrieb:
>> Da sind ja die damaligen Grabinschriften von Hand noch geradliniger in
>> Stein gemeißelt worden, als der heutige IC-Aufdruck.
>
> Hätte man für ICs die Preise von Grabsteinen verlangt, würden wir heute
> noch den Rechenschieber verwenden.

Und ein Grabstein ist auch um ein zehntausendfaches Größer als ein IC...

Al. K. schrieb:
> Überschlagsrechnen musste man aber trotzdem beherrschen, was leider
> in den letzten Jahrzehnten bei den Schülern nicht mehr gefordert wird.

Braucht auch heute kein Mensch mehr im Kopf zu beherrschen, genauso
wenig wie man heute noch wissen muss wie man eine Öl-Lampe richtig
befüllt und anzündet.

[Manfred P. (pruckelfred)]

Rene K. schrieb:
>> Überschlagsrechnen musste man aber trotzdem beherrschen, was leider
>> in den letzten Jahrzehnten bei den Schülern nicht mehr gefordert wird.
>
> Braucht auch heute kein Mensch mehr im Kopf zu beherrschen,

Ich bedauere Dich.

[Al. K. (alterknacker)]

Manfred P. schrieb:
> Ich bedauere Dich.

Ich auch...

MfG
alterknacker

P.S.

Gewichte,Größen oder Entfernung schätzen, da hört es ganz auf.

[Bri (bri)]

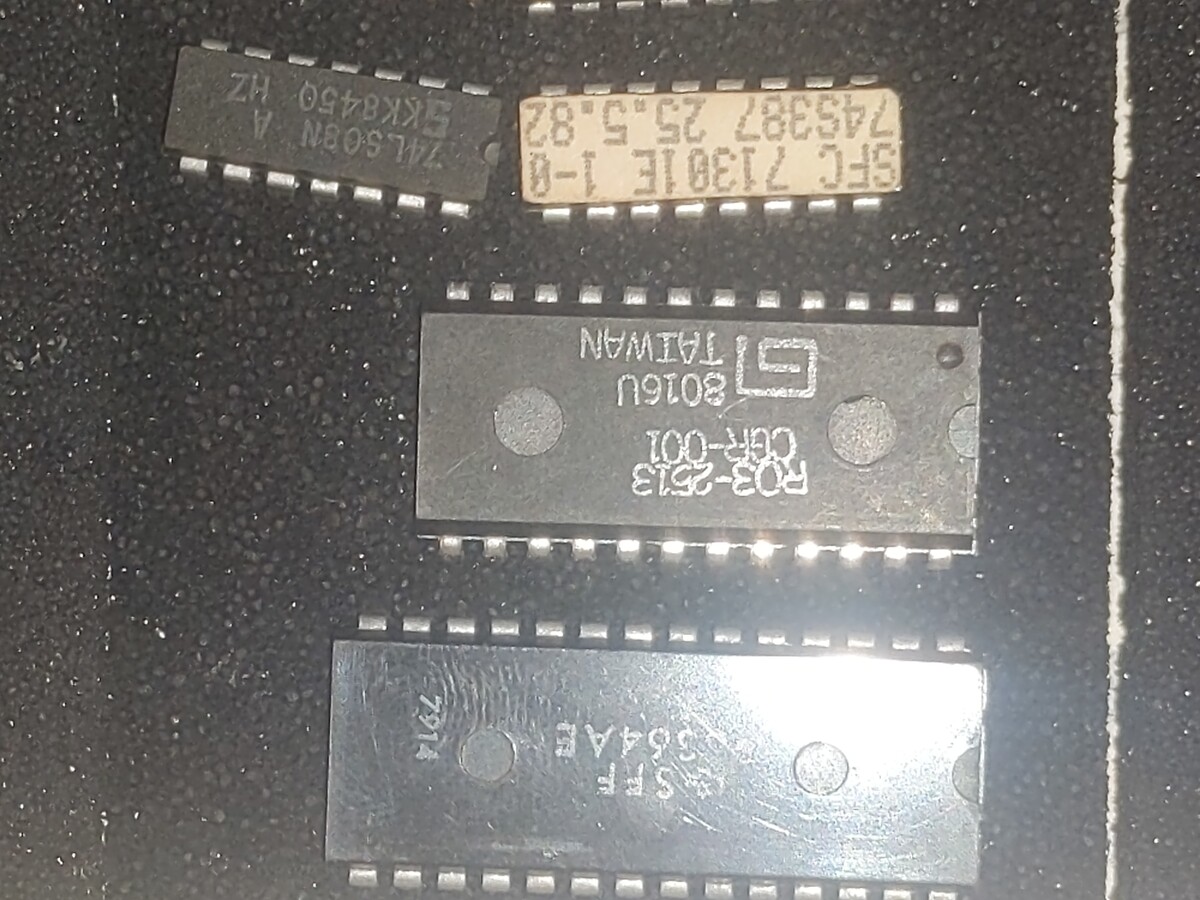

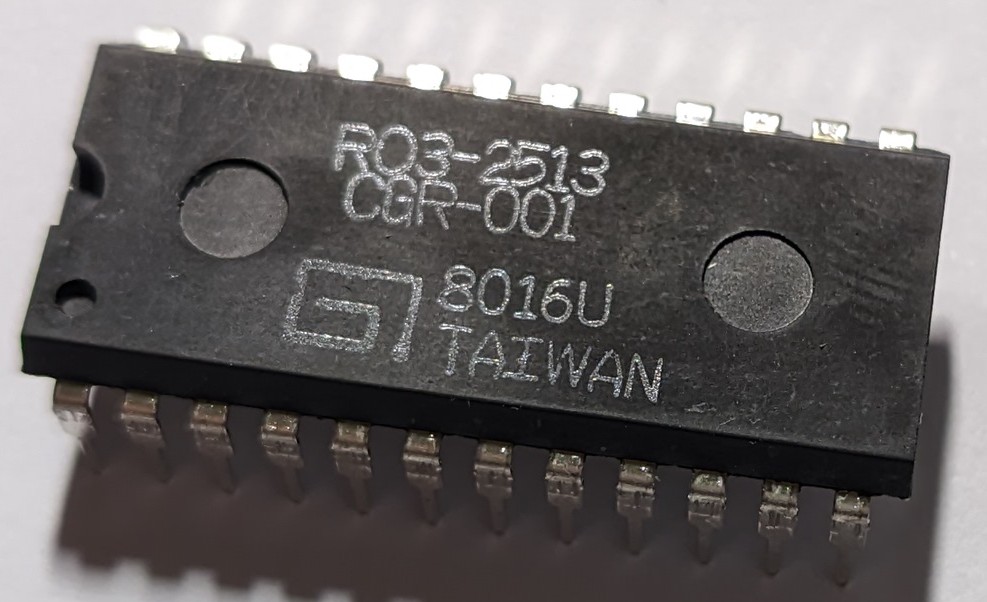

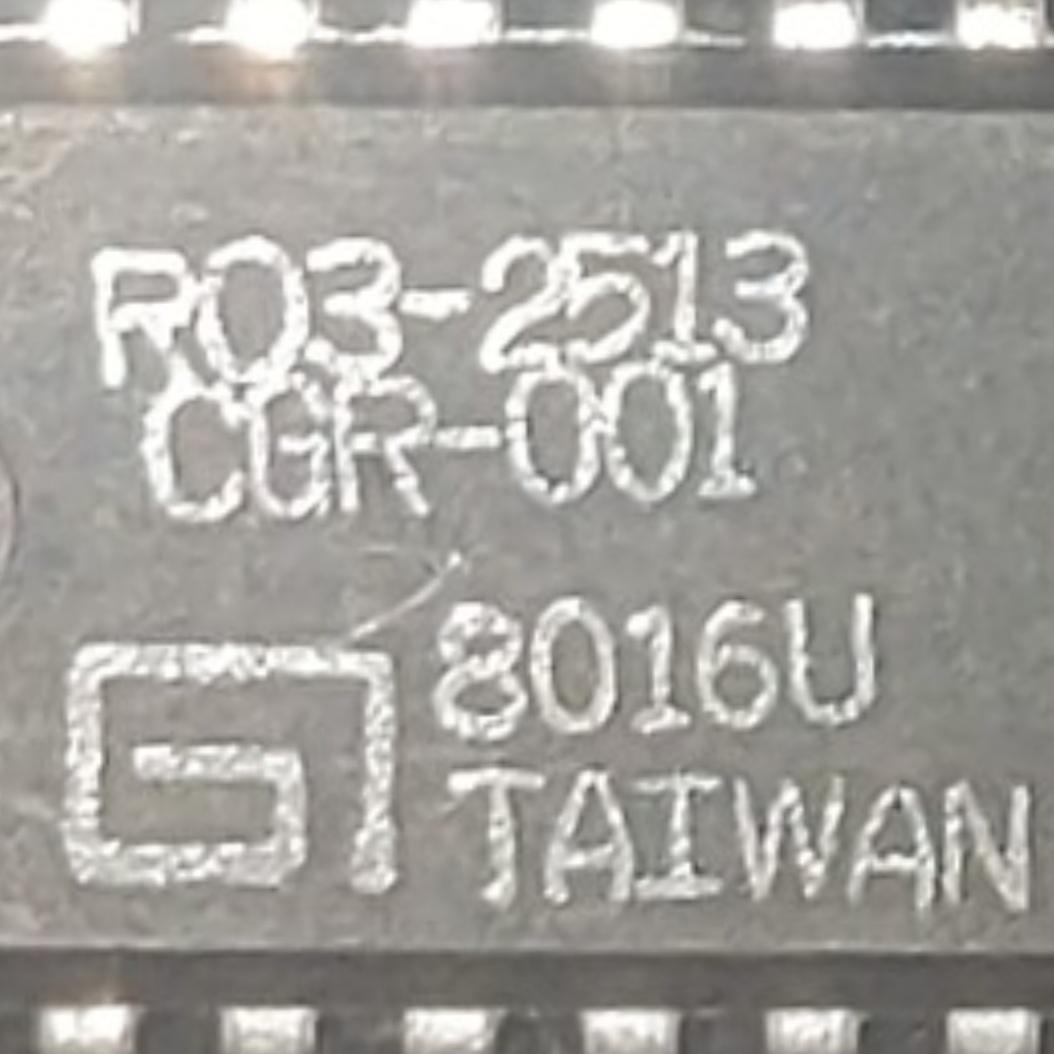

Ich habe nun drei von den ICs bestellt und bekommen. Der Test mit einem
Arduino war erfolgreich. Der Inhalt stimmt. Stromaufnahme stimmt auch.
Schleifspuren gibt es keine. Es sind also mit großer Wahrscheinlichkeit
originale ICs von GI.

Und die sehen wirklich aus wie von Hand bedruckt :-D
Jeder ein klein wenig anders und schief. Sowas hab ich vorher noch nicht
gesehen.

[Marcel V. (mavin)]

Bri schrieb:
> Und die sehen wirklich aus wie von Hand bedruckt :-D
> Jeder ein klein wenig anders und schief.

Die zusätzlichen massiven Lohnkosten für das händische aufmalen der
einzelnen Symbole und Buchstaben, von vielen fleißigen Händen, werden
natürlich auf den Endkunden abgewälzt.

[Dieterich (einermehr)]

Hallo

Schlecht?
Dann schau dir mal einige der "modernen" Beschriftungen (ich sage extra
nicht Druck) an.
Einige Hersteller bringen es fertig, dass die Beschriftung nur unter
ganz bestimmte Lichteinfallswinkel, in der Praxis meist mit einer LED
Taschenlampe realisiert, zum Entziffern sind.
Das sowas nicht generell mit den Lasern verbunden ist, zeigen aber
Beispiele wo die gelaserte Beschriftung sehr gut zu lesen ist...

Des Weiteren produzieren sie teilweise eine Schrift, die, obwohl öfter
gestochen scharf und vom Grundsatz klar zu erkennen, nur sehr schwer zu
lesen ist - z.B. eine "8" (oder eben auch nicht?), die aus eine normalen
und gespiegelten 3 zusammengesetzt zu scheinen ist, Zeichen die ähnlich
-aber eben auch nur ähnlich den Unendlickkeitszeichen sind und keinerlei
erkennbaren Sinn haben, und das sind noch die irgendwie "erkennbaren"
Zeichen  usw.

Nein gerade die ganz alten Beschriftungen der "großen" DIL ICs sind
hervorragend zu lesen und auch nach über 50 Jahren als eher vorbildlich
zu bezeichnen.
Nun ja damals kosteten ICs generell auch mehr (bitte keine 2024 FPGA
Birnen mit 741 Äpfel aus dem Jahr 1971 vergleichen) und der
Kostenaufwand für die Beschriftung hatte somit weniger Anteil.

Insgesamt ist die "alte" Beschriftung für mich ein Augenschmaus und ein
Vorbild an Leserlichkeit - man merkt, dass  "Amerikaner oder Europäer"
welche aus der Praxis kamen die Schrift ausgewählt und geschrieben (die
Verlage, die Belichtungsgrundlage, das Design aus dem Computer,...) V
hatten.

Heute gibt es auch noch solch positiven Beispiele (einige - bestimmt
aber nicht alle DIL ATMegas zu Beispiel) - aber insgesamt hat die
Leserlichkeit (auch unter den Mikroskop - es liegt als nicht an SMD)
eher abgenommen.

[Wollvieh W. (wollvieh)]

Das Ursprungsibld hat aber auch ganz schöne Artefakte, die das Ganze
nochmal surrealer machen.

Bri schrieb:

> Und die sehen wirklich aus wie von Hand bedruckt :-D
> Jeder ein klein wenig anders und schief. Sowas hab ich vorher noch nicht
> gesehen.

Taiwan war ein Niedriglohnland. Auch nur der Transport einer
Stempelmaschine dorthin wäre wahrscheinlich teurer gewesen als 300
kleine taiwanesische Hände, die drei Jahre lang ICs stempeln.

Meine Vermutung: Klassischer "Beamtenstempel", Gummi auf Holz geklebt.
aber nicht mit preußischer Präzision und deutschem Ingenieurssinn
gefertigt.  Sondern mit halbgeeignetem Material und noch weniger
geeigneten Proportionen von Steghöhe vs. Stegbreite und -härte.

Montags waren die kleinen taiwanesischen Hände noch ausgeruht und
kräftig, da wurde aus jedem Viereck ein tonnenverzerrtes Oval. Mittwochs
wars recht gut, weil die Zielgenauigkeit noch stimmte und der
Anpreßdruck auch. Am Freitag setzten dann Verdrehung und Kippmomente
ähnlich dem Star-Wars-Vorspann ein, wenn vor lauter Erschöpfung die eine
Kante deutlich tiefer wie die andere aufgesetzt wurde.

Frage am Rande: Wie wurden eigentlich Stempel um 1900 hergestellt? Von
Hand gestichelt? 1990 sah ich mal ein Foto-Stempelset bei Conrad mit
"lichtempfindlichem Gummi". Ideal um Poststempel, Dienstsiegel etc.
aller Zeitepochen zu fälschen.

Bei Keramik gab es vor über hundert Jahren mal "Schwämmeldekor", da
wurden chinesische Elefantenohrschwämme zu kleinen Stempeln geschnitzt,
mit denen man dann Muster auftupfte.
