Firmwareupdate STM32 per KNX

[Micha (michael_schwaer)]

Hallo,

ich habe diverse Platinen, die ich ab und zu flashen möchte. Bei einigen
Platinen ist es aufwändig, an die SWD-Schnittstelle ranzukommen. Es ist
aber eine KNX-Verbindung vorhanden, die ich als Datenzugriff nutzen
könnte. Die Platine hat einen STM32L452RET6TR, der vom Speicher nur
geringfügig ausgelastet ist: Vom Flash sind aktuell 56 kB von 512 kB
benutzt. Vom RAM sind ca. 120 kB von 128 kB frei.

Für die Kommunikation bei der Datenübertragung würde ich zwei
KNX-Gruppenadressen verwenden:

* 14 Byte-Element für Adresse (4 Byte), Daten (9 Byte) und Checksumme (1
Byte) zur Platine
* 1 Byte unsigned (ACK / NAK von der Platine)

Das 14-Byte-Element ist das größte, das es bei KNX gibt. Es wird
normalerweise für die KNX-Übertragung von Text verwendet. Das
zweitgrößte hätte 4 Byte.

Da vom RAM sehr viel frei ist, könnte ich den kompletten Inhalt des
neuen Flash-Programms dort beim Übertragen zwischenspeichern. Wenn alles
angekommen ist, den Flash mit den neuen Daten per HAL_FLASH_Program
beschreiben und am Ende einen Reset auslösen.

Müsste doch prinzipiell so gehen?

Grüße
Micha

[Gerd E. (robberknight)]

Micha schrieb:
> Da vom RAM sehr viel frei ist, könnte ich den kompletten Inhalt des
> neuen Flash-Programms dort beim Übertragen zwischenspeichern. Wenn alles
> angekommen ist, den Flash mit den neuen Daten per HAL_FLASH_Program
> beschreiben und am Ende einen Reset auslösen.
>
> Müsste doch prinzipiell so gehen?

Ja, grundsätzlich schon.

Du musst allerdings aufpassen dass der Code, der hinterher die Daten aus
dem RAM ins Flash schreibt, selbst komplett im RAM liegt.

Dafür müssen alle Funktionen in die richtige Section gelinkt werden. Es
passiert auch dass der Compiler bei der Optimierung feststellt, dass es
an manchen Stellen besser ist eine eingebaute Funktion wie memcpy
aufzurufen - und die betrifft das mit dem RAM dann natürlich genauso.

Für sowas also hinterher das map-File genau anschauen. Evtl. fällt so
ein Problem nämlich bei einem ersten Test nicht sofort auf wenn sich die
beiden Versionen nicht allzusehr unterscheiden.

[Ron-Hardy G. (ron-hardy)]

Und immer an Murphy denken: genau dann wenn du updatest fällt der Strom
aus

[Micha (michael_schwaer)]

Gerd E. schrieb:
> Du musst allerdings aufpassen dass der Code, der hinterher die Daten aus
> dem RAM ins Flash schreibt, selbst komplett im RAM liegt.

Kann ich diesen Quellcode nicht an eine Stelle im Flash legen, die nie
benutzt wird?

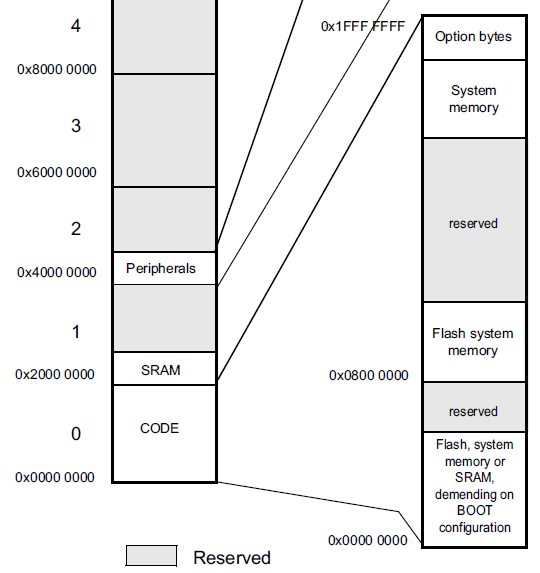

Die aktuelle HEX-Datei beginnt bei Adresse 0 und endet bei 0xDC9B. Ich
könnte den entsprechenden Quellcode z.B. ab dem Bereich 0x20000 legen.
Ich würde mir zuvor aber die neuen Hexfiles anschauen, wo die Bytes
liegen.

[Gerd E. (robberknight)]

Micha schrieb:
> Kann ich diesen Quellcode nicht an eine Stelle im Flash legen, die nie
> benutzt wird?

Klar, das geht auch.

Aber der Aufwand ist in etwa der selbe. Also section-Attribute setzen,
Linkerscript bearbeiten, map-File prüfen etc. Und Du hast dann den
Aufwand dass Du diesen einen Funktionsblock einmal an diese spezielle
Stelle flashen musst und spätere Änderungen und Anpassungen daran
schwieriger sind.

Da fände ich eine normale Funktion, die in jeder Firmware-Version
enthalten ist, einfacher.

[Gerd E. (robberknight)]

Ne andere Variante wäre der klassische Bootloader. Also ein Stück
Firmware was alles nötige enthält, also KNX-Kommunikation, Prüfsumme und
Schreiben ins Flash. Das ganze linkst Du einmal an eine Flash-Adresse
die Du mit der normalen Firmware nicht verwendest.

Jetzt kannst Du entweder per Befehl in die spezielle Firmware springen.
Oder oft macht es auch Sinn beim Boot immer erst mit dem Bootloader zu
starten und dann z.B. nach einem Timeout in die normale Firmware zu
springen. Dann kannst Du selbst aus einer nicht normal laufenden
Firmware heraus etwas neues Flashen.

Vorteil im Vergleich zu den anderen Varianten ist auch der Aufwand: Du
musst nicht mühsam section-Attribute verteilen, sondern einfach nur die
Startadresse anpassen. Dabei natürlich auch die Adresse für die
Interruptvektortabelle beachten.

[Frank K. (fchk)]

Micha schrieb:
> Gerd E. schrieb:
>> Du musst allerdings aufpassen dass der Code, der hinterher die Daten aus
>> dem RAM ins Flash schreibt, selbst komplett im RAM liegt.
>
> Kann ich diesen Quellcode nicht an eine Stelle im Flash legen, die nie
> benutzt wird?

Nicht notwendigerweise. Beim Programmieren einer Page ist bei vielen
Prozessoren das gesamte Flash nicht mehr zugreifbar. Da gibts dann einen
separaten Block für den Bootloader, um dieses Problem zu vermeiden.

Deswegen packt man ja die Flashroutine an sich ins RAM, bei Cortex M am
Besten ins ITCM. Das hat einen separaten, besonders schnellen Datenpfad,
der völlig unabhängig vom Flash ist.

Es gibt auch Controller, die zwei unabhängige Flash-Bänke haben (Keyword
"Dual Bank Flash" bei STM32), wo eine Bank den aktuell laufenden Code
enthält und die andere eine Backup Firmware oder den zu flashenden Code.
Mit einem Bit kann man die Bänke im Adressraum vertauschen. Das gibts
auch bei STM32, und wenn Du dieses Feature möchtest, dann nimmst Du eben
einen solchen Prozessor. Beispiel: STM32L475RE. Ich vermute mal, dass Du
da an Deinem Design nicht viel ändern musst.

fchk

[Max G. (l0wside)]

Hallo Micha,

nachdem ich einige Jahre KNX-Geräte entwickelt und verkauft habe, kenne
ich das Thema nur zu gut.

Für ein Update sind Gruppenadressen in der KNX-Systematik der falsche
Ansatz, dafür dient eigentlich MemoryWrite mit direkter Adressierung des
Geräts. Technisch möglich ist es natürlich. Verwendest du den Weinzierl
BAOS-IC, hast du einen Stack gekauft, oder hast du einen Freeware-Stack
verwendet?

KNX ist entsetzlich lahm, die Datenrate von 9.600 bit/s wird zu einem
erheblichen Teil vom Overhead aufgefressen. 500-600 Byte/s sind halbwegs
realistisch. Für 32 kB bist du also gut und gern eine Minute mit
Datenübertragung beschäftigt. Das ist möglich, nervt aber gewaltig (auch
und vor allem bei Entwicklung und Debuggen). Packen hilft, LZIP ist gar
nicht so schwer zu implementieren. Irgendwo habe ich noch halbwegs
funktionierenden Code dafür. Gib Bescheid, wenn du ihn haben willst.

Das Update im RAM zu speichern ist nur dann sinnvoll, wenn du dir sicher
bist, dass das Gerät auch nach einem gescheiterten Update wieder
hochkommt und kommuniziert. Das bedeutet praktisch, dass du den Stack
selbst nie aktualisieren kannst und dass du auf dem Gerät nachher einen
Hybrid aus alter und neuer Software hast. Das ist eklig in der
Fehlersuche, und du wirst enge Freundschaft mit dem Linkerfile schließen
müssen. Beispiel: Pointer in den Stack müssen auch in der neuen Software
an die alten Adressen zeigen. Alles machbar, aber fummelig und blöd zu
debuggen.

Meines Erachtens sinnvoller ist, die Update-Datei für die gesamte
Software im Flash zu speichern und nach dem Reset zu schauen, ob dort
etwas Brauchbares liegt. Checksummen/Signaturen sind da seeeehr
hilfreich, um zum einen das Vorhandensein eines Updates und zum anderen
seine Integrität zu prüfen. Dann brauchst du nur einen Bootloader, der
immer konstant bleibt - weil der aber mit dem Rest des Programms nicht
kommuniziert, kann da weniger schiefgehen. Wenn das Update scheitert,
versucht das Gerät es einfach beim nächsten Booten noch mal - korrekter
Code fürs Update ist ja da, abgesichert per Checksumme.

Frohes neues Jahr!

Max

[Frank K. (fchk)]

Max G. schrieb:

> Das Update im RAM zu speichern ist nur dann sinnvoll, wenn du dir sicher
> bist, dass das Gerät auch nach einem gescheiterten Update wieder
> hochkommt und kommuniziert.

Hier nochmal eine Appnote zum Thema Dual-Bank Flash.
https://www.st.com/resource/en/application_note/an4767-onthefly-firmware-update-for-dual-bank-stm32-microcontrollers-stmicroelectronics.pdf

Ich denke, das bringt so sehr viel mehr an Betriebssicherheit, dass Du
Dich damit beschäftigen solltest.

fchk

[Max G. (l0wside)]

OK, Dual-bank ist natürlich SEHR elegant. Flash kostet ja quasi nichts
mehr.
Dann kann man die Daten nach dem Empfangen (fast) direkt ins Flash
schreiben, das ist wesentlich schneller als KNX. Fast, weil natürlich
blockweise im RAM gepuffert werden muss.

[Micha (michael_schwaer)]

Max G. schrieb:
> Für ein Update sind Gruppenadressen in der KNX-Systematik der falsche
> Ansatz, dafür dient eigentlich MemoryWrite mit direkter Adressierung des
> Geräts. Technisch möglich ist es natürlich. Verwendest du den Weinzierl
> BAOS-IC, hast du einen Stack gekauft, oder hast du einen Freeware-Stack
> verwendet?

Ich verwende Weinzierl BAOS-IC bzw. BAOS-Modul, das am STM32 hängt. Gibt
es damit eine Möglichkeit, per MemoryWrite eine eigene Firmware darüber
zu übertragen?

Dir auch ein gutes neues Jahr!

Gruß
Micha

[Frank K. (fchk)]

Micha schrieb:

> Ich verwende Weinzierl BAOS-IC bzw. BAOS-Modul, das am STM32 hängt. Gibt
> es damit eine Möglichkeit, per MemoryWrite eine eigene Firmware darüber
> zu übertragen?

Das sollte Weinzierl wissen. Und der wirds Dir auch sicher sagen, wenn
Du ihm eine nette Mail schreibst.

fchk

[Max G. (l0wside)]

Hallo Micha,

dann wird es interessant. Verwendest du das BAOS-IC, um nachher ein
zertifizierbares Gerät zu haben? Damit ist die Update-Möglichkeit nicht
so recht verträglich. An der Stelle stand ich auch schon.
Rede mal mit den Weinzierl-Leuten, die die Zertifizierung machen (ich
vermute mal, dass du das über die machen lässt, wenn du das BAOS-IC
verwendest). Bis auf die Gefahr, dass man einen Schwall Niederbayrisch
abbekommt, sind die eigentlich sehr nett :)

Zertifiziert wird ja die gesamte Applikation, also dein Code + der
BAOS-IC. Wenn du nun deinen Code durch die Hintertür (und das ist der
Ansatz mit der Gruppenadresse letzendlich) änderst, hast du keine
zertifizierte Applikation mehr. Das könnte ein Problem sein.

Oder nutzt du das BAOS-IC nur, um dich nicht mit dem Stack rumschlagen
zu müssen?

Grüße Max

[Micha (michael_schwaer)]

Max G. schrieb:
> Oder nutzt du das BAOS-IC nur, um dich nicht mit dem Stack rumschlagen
> zu müssen?
>
> Grüße Max

Hallo Max,

ich brauche keine Zertifizierung. Wird nur für den Eigenbedarf
verwendet.
Das BAOS-IC erleichtert einem die Realisierung von KNX-Geräten, ist aber
trotzdem recht komplex.

Gruß
Micha
